ELERON BMW G20/G21 esitulede juhend: Laser-Look CSL, G80 M3 stiili, Snake-Eye ja LCI Look võrdlus – AFS, sobivus ja DRL-värvid
ELERON G20/G21 esitulede täielik võrdlus — Laser-Look CSL, G80 M3-Style, Snake-Eye Arrow-DRL ja LCI-konversioon. Vaata, milline lahendus säilitab Adaptive LED autodel AFS-funktsiooni, millistele versioonidele on saadaval Tri-Color DRL, kuidas erineb 5A2, 552 ja 5AZ sobivus ning millised on OEM-osanumbrid, paigaldus ja esitulede reguleerimine.
Seotud tooted
SKU: BMW-G20-05818
SKU: BMW-G20-05819
SKU: BMW-G20-LCI-05817
Seotud sõidukid
G20/G21 3. seeria (2019–2022) on BMW maailmas üks populaarsemaid platvorme täiustusteks — ning ELERON pakub sellele nelja selgelt erinevat esiosa stiili: Laser-Look CSL (tippklassi Laserlight-esteetika, mida enamik autosid tehasest ei saanud, koos ümberlülitatava CSL DRL-iga, mida päris Laserlight kunagi ei pakkunud), G80 M3-Style (pre-LCI M3 nurgeline valgussignatuur), Snake-Eye Arrow-DRL (BMW uusim disainikeel, mida näeb LCI G80/G82 ning uusimatel 4., 5. ja 7. seeria mudelitel) ja LCI-Style konversioon (facelift-ilme pre-LCI autodele). Selles juhendis võrdleme kõiki nelja ausalt — sealhulgas kõige olulisemat küsimust Adaptive LED autode omanikele: mis saab AFS-i valgusvihu pööramisest.
Valik 60 sekundiga
Vali selle BMW järgi, mille ilmet soovid: tahad Laserlight-ilmet, mida sinu G20 tehasest ei saanud → Laser-Look CSL. Tahad pre-LCI M3 esiosa → G80 M3-Style. Tahad BMW uusimat noolekujulist valgussignatuuri → Snake-Eye. Tahad tehase facelift-ilmet → LCI-Style konversioon. Kõigi puhul kehtib kaks kindlat reeglit: ükski neist ei sobi tehase Laserlight (5AZ) autodele — nende jaoks on õige lahendus ümberlülitatavad DRL-moodulid — ning kui Adaptive LED (552) auto puhul on tehase AFS-i pööramisfunktsiooni säilitamine vältimatu, on Laser-Look CSL ainus stiil, mis selle alles jätab.
1) Kõigepealt: millised tehase esituled sinu autol on?
Kõik edasised otsused — milline stiil sobib, millise konfiguratsiooni saad ja kas AFS mängib rolli — algavad siit. Pre-LCI G20/G21 autod tulid tehasest ühega kolmest esitulevariandist:
Standard LED (5A2)
Staatilised täis-LED valgusvihud, kurvituld ega pööramisfunktsiooni pole. Kõige levinum konfiguratsioon — ja see, mis võidab uuendusest kõige rohkem.
Adaptive LED (552)
Valgusvihud pöörduvad koos rooliga (AFS). Väljast on need 5A2-ga peaaegu identsed — allolev funktsioonitest annab kindla vastuse.
Laserlight (5AZ)
Sinised „L“-kujulised detailid ja kiri „BMW Laser“ on nähtavad ka seisval autol. Ükski selles juhendis kirjeldatud esituli ei sobi 5AZ autodele — pistik ja arhitektuur on erinevad. Hea uudis: kui sul on Laserlight ja soovid kollast CSL-signatuuri, ei ole uusi esitulesid üldse vaja — meie ümberlülitatavad DRL-moodulid G20 Laserlightile vahetavad ainult DRL-plaadi ning kõik muu jääb tehaseoriginaaliks.
5A2 vs 552 test — kaks minutit, tööriistu pole vaja
- Sea tulede lüliti asendisse AUTO ja oota, kuni on piisavalt pime, et lähituled oleksid päriselt sisse lülitunud.
- Mootor töötab: liigu aeglaselt edasi ja keera rooli.
- Valgusvihud järgivad rooli → Adaptive LED (552). Valgusvihud jäävad paigale → Standard LED (5A2).
Tahad täiesti kindlat vastust? Dekodeeri VIN ja kontrolli varustuskoode — kogu juhise leiad meie BMW esitulede tuvastamise juhendist — või saada meile oma VIN ja kinnitame.
Vahetada esituled — või jätta need alles ja vahetada ainult DRL?
Kaks erinevat toodet lahendavad kaks erinevat soovi ning sobiva lahenduse määrab sinu tehase esitule tüüp:
- Standard LED (5A2): õige tee on komplektsed esituled — allolevad stiilid lisavad kurvituled, projektori terava valguspiiri ja DRL-signatuuri, mida sinu autol tehasest polnud.
- Adaptive LED (552): võimalikud on mõlemad variandid. Soovid uut välimust (Laser-Look, M3, Snake-Eye)? Vali komplektsed esituled — Laser-Look säilitab AFS-i. Oled tehase adaptiivsete esituledega rahul ja soovid ainult kollast CSL-signatuuri? Meie G20 Adaptive LED DRL-moodulid vahetavad ainult DRL-plaadi — esituled, AFS ja kõik muu jäävad tehaseoriginaaliks, kodeerimist pole vaja.
- Laserlight (5AZ), pre-LCI või LCI: ainult DRL-moodulid — ümberlülitatavad moodulid on saadaval mõlemale Laserlighti põlvkonnale ning komplektsed esituled 5AZ autodele ei sobi.
Kuidas moodulid töötavad — viis kangist juhitavat režiimi, kasutamise seaduslikkuse loogika ja paigaldus — on lahti seletatud meie CSL DRL-moodulite juhendis.

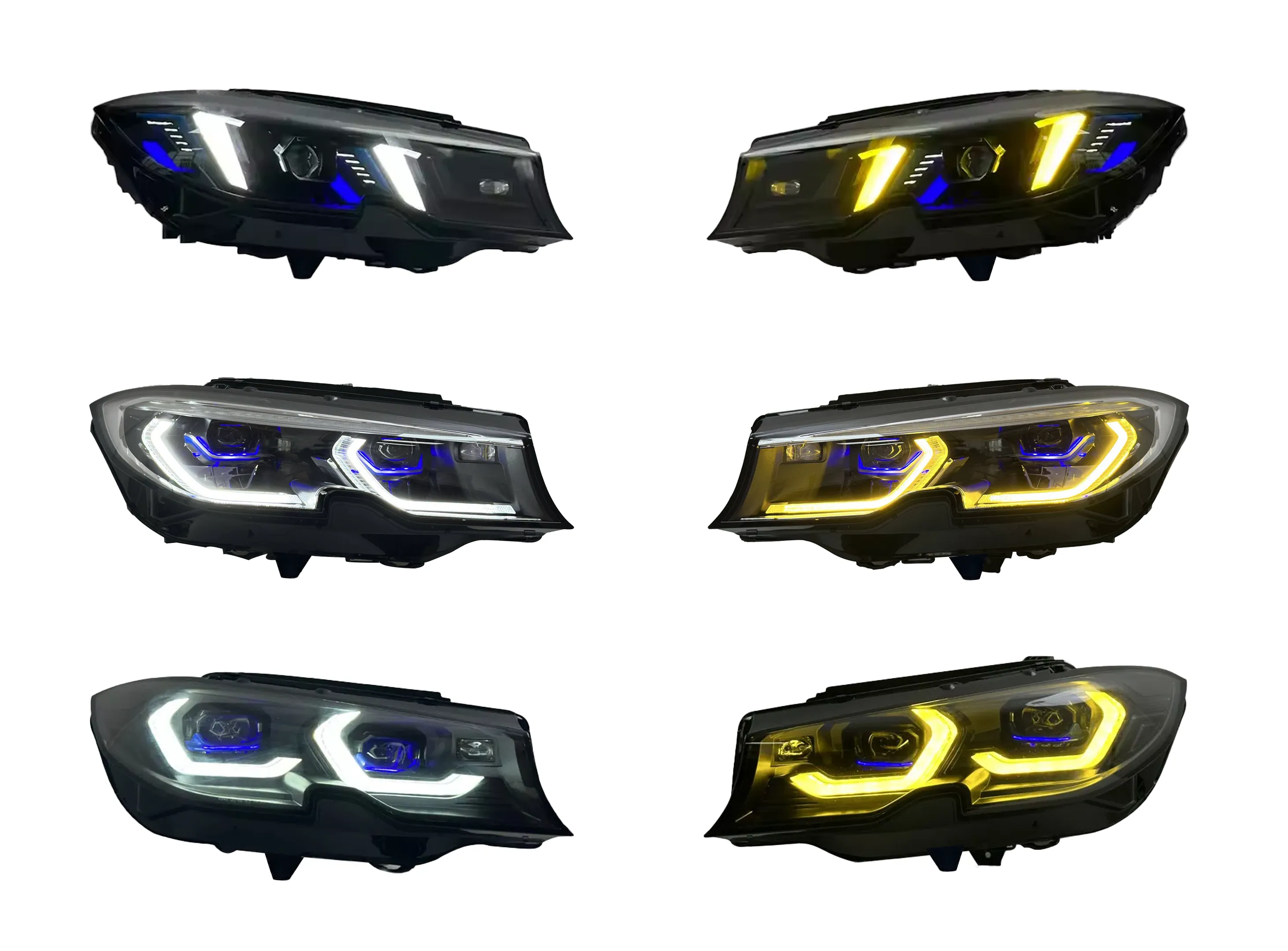

2) Neli stiili — aus võrdlus
```A) Laser-Look CSL — lipulaev
Laserlight oli esituli, mida nägid BMW pressiautodel — tippklassi lisavarustus, mida enamik omanikke kunagi ei saanud. Siin saad sama korpuse kuju koos millegagi, mida tehase 5AZ ei pakkunud: ümberlülitatava CSL DRL-iga kuni kolmes värvitoonis. See on ainus stiil, mille puhul Adaptive LED autod säilitavad tehase AFS-i, ning ainus, mis on saadaval Tri-Color (Amber või Red) konfiguratsioonina. LED-projektorid, kurvituled, automaatne kõrgusreguleerimine, null kodeerimist.
B) G80 M3-Style — M-i nägu
Pre-LCI G80 M3 nurgeline DRL-signatuur — üks BMW mudelivaliku kõige äratuntavamaid esiosasid — sinu G20-le. Bi-LED projektorid (~6,000 lm), kurvituled, automaatne kõrgusreguleerimine, kõik eelpaigaldatud ja midagi pole vaja ümber tõsta. Valge või ümberlülitatav Valge/Kollane.
C) Snake-Eye Arrow-DRL — uusim disainikeel
Noolekujuline DRL on BMW praegune valgussignatuur — seda kasutavad LCI G80/G82 ning uusimad 4., 5. ja 7. seeria mudelid. See toob sama disaini sinu 2019–2022 G20-le, viies selle ilme kokku sellega, mis täna BMW tootmisliinilt tuleb. Bi-LED projektorid (~6,000 lm), kurvituled, automaatne kõrgusreguleerimine, eelpaigaldatud. Valge või ümberlülitatav Valge/Kollane.
D) LCI-Style — tehase facelift-ilme
G20 LCI facelifti disain — õhem korpus, ümberpööratud L-kujuline signatuur ja sinised detailid, mida BMW kasutab kõrgema varustustaseme Adaptive-ilmega üksustel — autodele, millel neid tehasest polnud. Kaks versiooni, mis valitakse autole paigaldatud kaitseraua järgi: pre-LCI kaitseraua versioon annab 2019–2022 autodele facelift-ilme ilma keretöödeta (Valge DRL); LCI kaitseraua versioon sobib täielikuks konversiooniks või tehase LCI Standard LED autode uuendamiseks, koos ümberlülitatava Valge/Kollase DRL-i ja säiliva automaatse kõrgusreguleerimisega.
| Laser-Look CSL | G80 M3-Style | Snake-Eye Arrow | LCI-Style | |
|---|---|---|---|---|
| Disaini eeskuju | Tehase Laserlight (5AZ) | Pre-LCI G80 M3 | LCI G80/G82, uusimad BMW-d | Tehase G20 LCI facelift |
| AFS-i pööramine 552 autodel | ✓ Säilib (tehase mooduleid kasutatakse uuesti) | Asendatakse fikseeritud laia valgusvihu + kurvitulega | Asendatakse fikseeritud laia valgusvihu + kurvitulega | Asendatakse fikseeritud laia valgusvihuga |
| DRL-valikud | Valge · V/Kollane · Tri-Color V/K/Amber või V/K/Punane (5A2 autod) | Valge · V/Kollane | Valge · V/Kollane | Valge (pre-LCI kaitseraua versioon) · V/Kollane (LCI kaitseraua versioon) |
| Kurvituled | ✓ igas konfiguratsioonis | ✓ igas konfiguratsioonis | ✓ igas konfiguratsioonis | — |
| Automaatne kõrgusreguleerimine | ✓ | ✓ | ✓ | LCI kaitseraua versioon ✓ · pre-LCI kaitseraua versioon: valgusvihu kõrgus käsitsi |
| Moodulid | 552: kasutatakse tehase omi (5 min/külg) · 5A2: eelpaigaldatud | Eelpaigaldatud, midagi pole vaja ümber tõsta | Eelpaigaldatud, midagi pole vaja ümber tõsta | Eelpaigaldatud, midagi pole vaja ümber tõsta |
| Kodeerimine | Pole vaja | Pole vaja | Pole vaja | Pole vaja |
| Sobib ka tehase LCI (2022+) autodele | Ei | Ei | Ei | ✓ LCI Standard LED (mitte LCI Adaptive) |
| Sobib 5AZ Laserlight autodele | Ei | Ei | Ei | Ei |
Kõik neli sobivad G20 Sedanile ja G21 Touringule, mudelitele 320i kuni M340i, pre-LCI Standard LED (5A2) ja Adaptive LED (552) autodele, LHD- ja RHD-versioonidele ning neile kehtib 2-aastane garantii. LCI-Style on ainus, mis sobib ka tehase LCI Standard LED autodele — vali see auto küljes oleva kaitseraua, mitte tootmisaasta järgi.
```3) AFS-i küsimus — mis saab valgusvihu pööramisest
Seda peaks iga Adaptive LED (552) omanik küsima igalt esitulede müüjalt — ja harva saab sellele sirgjoonelise vastuse. Siin on meie oma.
Laser-Look CSL: AFS jääb alles — päriselt
552 autodel kasutab Laser-Look uuesti sinu tehase elektroonikamooduleid: kruvid need originaalesitulede tagaküljelt lahti ja kinnitad uutesse korpustesse — umbes 5 minutit ja kolm kruvi kummalgi poolel — ning auto ei saa aru, et esituled on vahetatud. AFS-i juhtimisloogika, mis on juba sinu CAN-busiga seotud, töötab täpselt nii, nagu BMW selle ehitas. See on üks väheseid turul olevaid uuendusi, mille puhul adaptiivne G20 säilitab tulede pööramise — kodeerimist pole, vigu pole, kompromisse pole.
G80 M3-Style & Snake-Eye: aus kompromiss
Mõlemad saabuvad täielikult eelpaigaldatuna ning midagi pole vaja ümber tõsta — paigaldus on lihtsam, kuid 552 autodel asendatakse füüsiline pööramine fikseeritud laia Bi-LED valgusvihu ja kurvitulega, mis aktiveerub koos suunatulega. Veakoode ei salvestata ja midagi pole vaja kodeerida; liikuva valgusvihu asemel saad laiema staatilise vihu. Kas see kompromiss sulle sobib, on isiklik valik — eelistame, et teed selle otsuse siin, mitte pärast paigaldust klienditoele kirjutades.
LCI-Style käitub siin nagu G80 ja Snake-Eye: 552 autodel pööramisfunktsioon üle ei kandu ning selle asendab fikseeritud lai valgusvihk. Standard LED (5A2) autodel pole pööramisfunktsiooni, millest ilma jääda — nende jaoks on iga stiil puhas võit ning Laser-Look, G80 ja Snake-Eye lisavad ka kurvituled, mida tehase esituledel kunagi polnud.
4) DRL-värvid & ümberlülitamine kangist
Kõiki ümberlülitatavaid konfiguratsioone juhitakse tehase kaugtulekangist — rakendust ega lisalülitit pole vaja — ning valik jääb meelde ka süüte välja- ja sisselülitamisel. Valge (~6,000K) on tehaseilmega sobiv igapäevane režiim; kollane (~3,000K), amber ja punane on signatuurvärvid, mille saad valida olukorras, kus neid soovid kasutada.
Ümberlülitamise järjestused
- Dual Color (Valge/Kollane) — Laser-Look, G80 M3-Style, Snake-Eye: vilguta 5×, et värvi vahetada.
- Tri-Color (Laser-Look, 5A2 autod): 5× → Valge · 6× → Kollane · 7× → Amber või Punane (sõltuvalt valitud versioonist).
- LCI-Style, LCI kaitseraua versioon: 6× → Kollane · 5× → Valge. (Pre-LCI kaitseraua versioon on fikseeritud Valge.)
- Ühevärviline Valge — fikseeritud, midagi ümber lülitada pole.
Miks Tri-Color on saadaval ainult Laser-Look 5A2 konfiguratsioonidel: kolmanda värvi võimaldav täielikult iseseisev elektroonika on just eelpaigaldatud 5A2 versioonis; 552 Laser-Look autod kasutavad tehase mooduleid taaskasutavat Dual-konfiguratsiooni, sest just nii säilib AFS.
Põhjalikuma tausta ümberlülitatavate valgete/kollaste DRL-ide kohta — kasutamise seaduslikkuse loogika, miks ümberlülitatavus on oluline ja kuidas OEM CS-autod seda lahendavad — leiad meie CSL DRL-juhendist.
5) Sobivus, välistused & OEM-numbrid
- Sobib: G20 Sedan ja G21 Touring, 2019–2022 (pre-LCI), 320i / 330i / M340i ja vastavad mudelid, tehase Standard LED (5A2) või Adaptive LED (552) esituledega. Iga stiili jaoks on saadaval LHD- ja RHD-versioon.
- Ei sobi: Laserlight (5AZ) autodele — pistik ja arhitektuur on erinevad. Kui sul on Laserlight ja soovid CSL-signatuuri, on õige lahendus ümberlülitatavad DRL-moodulid.
- LCI autod (2022+): tehase LCI Standard LED omanikel on otsene uuendusvõimalus — LCI-Style esituled (LCI kaitseraua versioon) lisavad Adaptive-ilmega sinised detailid ning ümberlülitatava Valge/Kollase DRL-i, mida ükski tehase LCI esituli ei paku. LCI Laserlight omanikele on olemas LCI Laserlightile loodud ümberlülitatavad DRL-moodulid. Tehase adaptiivsete esituledega LCI autod ei kuulu komplektsete esitulede sobivuse alla — saada meile VIN ja anname nõu.

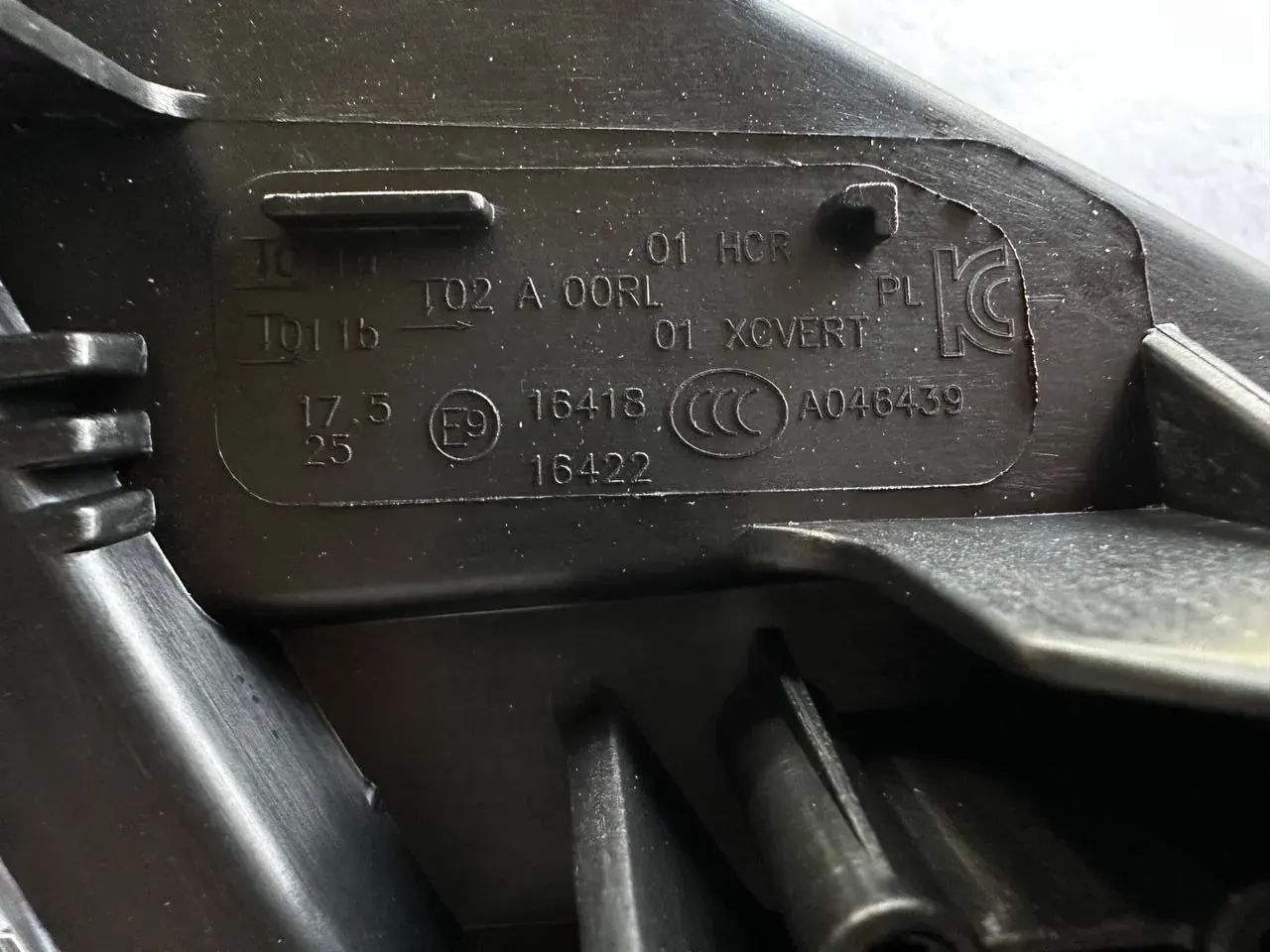

- Märgistused: tulekomplektidel on E-märgis ning valge DRL-režiim on igapäevane konfiguratsioon — läätsede märgistuste tausta leiad meie E-mark & ECE juhendist.
OEM-osanumbrite ristviited (puuduta avamiseks)
Loe BMW osanumber esitule korpusel olevalt kleebiselt ja võrdle seda alloleva loendiga — see on kiireim viis kinnitada, milline tehasevarustus sinu autol on ja millist konfiguratsiooni seetõttu vajad.
| Tehase esituli | OEM-osanumbrid |
|---|---|
| Standard LED (5A2) · 2019–2022 | 63118496149 · 63118496150 · 63118496151 · 63118496152 · 63118496153 (US L) · 63118496154 (US R) |
| Adaptive LED (552 / AHL) · 2019–2022 | 63118496155 · 63118496156 · 63118496157 · 63118496158 · 63118496159 · 63118496160 · 63118496163 · 63118496164 · 63118496165 · 63118496166 · 63118496167 · 63118496168 |
| Adaptive LED Shadow Line · LHD · 2019–2022 | L: 63115A24397 · R: 63115A24398 |
| Adaptive LED Shadow Line · RHD · 2019–2022 | L: 63115A243A1 · R: 63115A243A2 |
| Adaptive LED Shadow Line · US · 2019–2022 | L: 63115A243A3 · R: 63115A243A4 |
Siin on toodud kõige levinumad viited — turuspetsiifilised ja hilise tootmise numbrid ei pruugi loendis olla. Sinu numbrit pole? Saada meile oma VIN ja kinnitame.
6) Paigaldus & reguleerimine
Vahetus (2–3 tundi)
- Eemalda esikaitseraud — G20 puhul tavapärane protseduur: ülemised kinnitused kapoti all, Torx-kruvid rattakoobastes, põhjakaitse klambrid; enne kaitseraua ettepoole tõmbamist ühenda lahti udutulede/andurite pistikud.
- Keera tehase esituled lahti ja eemalda põhijuhtmestiku pistik.
- Ainult Laser-Look 552 autodel: tõsta tehase moodulid uutesse korpustesse — kolm kruvi, ~5 minutit kummalegi poolele. Kõik muud konfiguratsioonid jätavad selle sammu vahele: moodulid saabuvad eelpaigaldatuna.
- Ühenda tehase juhtmestikuga — adaptereid ega juhtmete lõikamist pole vaja.
- Testi enne kokkupanekut: lähituled, kaugtuled, DRL ja värvide ümberlülitamine, kurvituled, suunatuled, automaatne kõrgusreguleerimine.
- Paigalda kaitseraud tagasi ja sea valgusvihu kõrgus integreeritud regulaatoritega.
Nipp meie paigaldusmärkmetest: pane enne kaitseraua eemaldamist poritiibade servadele maalriteip ning pildista pistikud enne nende lahtiühendamist.
Reguleerimine: viimased kümme minutit loevad
Terav projektori valguspiir, mis on suunatud liiga kõrgele, pimestab; liiga madalale suunatuna läheb valgusvõimsus raisku. Reguleeri see üks kord seina vastas 1% reegli järgi ning valgusvihk jääb terav, seaduslik ja mitte pimestav — täieliku juhise leiad meie esitulede reguleerimise juhendist. Kui pärast paigaldust on midagi ebatavalist — hoiatused, värelus, liiga kiiresti vilkuvad suunatuled — alusta meie CANBUS & LED-veajuhendist.
7) Viimistle tagaosa: G20 tagatuled
Täielikult muudetud esiosa koos tehase tagatuledega on vaid pool projektist. Sobivaid suundi on kolm — GTS OLED-stiil, CSL Laser-stiil ja OEM+ Clear — kõik plug-and-play lahendused G20 ja G80 jaoks. Täieliku võrdluse leiad meie spetsiaalsest G20/G80 tagatulede juhendist.
8) KKK — G20/G21 esitulede uuendused
```Mul on Adaptive LED (552) — kas AFS-i valgusvihu pööramine töötab ka pärast uuendamist?
Mul on Adaptive LED ja soovin ainult kollast CSL DRL-i — kas mul on vaja uusi esitulesid?
Millise stiili peaksin valima?
Minu autol on Laserlight (5AZ). Millised valikud mul on?
Kas mõni neist vajab kodeerimist?
Mul on Standard LED (5A2). Mida ma tegelikult juurde saan?
Kuidas DRL-värvide ümberlülitamine töötab?
Mul on 2019–2022 pre-LCI G20. Kas saan LCI facelift-ilme ilma kaitserauda vahetamata?
Kas kõik sobib G21 Touringule ja M340i-le?
Vali oma G20 esiosa
Iga paar seadistatakse täpselt sinu auto järgi — tehase esitule tüüp, DRL-konfiguratsioon ja roolipool — ning testitakse enne saatmist stendil. Kaasas 2-aastane garantii ja tasuta tagastus 14 päeva jooksul. Pole kindel, kas sul on 5A2, 552 või 5AZ? Saada VIN ja kinnitame.
