BMW F10/F11 esitulede uuendamise juhend (2011–2017): halogeenist ja ksenoonist Full LED-ini — probleemid, valikud ja ausad kompromissid
Kondensaat, rikkis ballastid, nõrk halogeenvalgus — F10 esituled vananevad kiiremini kui ülejäänud auto. Kuidas määrata täpne versioon, võrrelda remonti, kasutatud OEM-tulesid ja uusi Full LED-lahendusi ning arvestada kahe kompromissiga, millest peaaegu keegi ei räägi.
BMW 5. seeria F10/F11 (2011–2017) on tänaseks 10–15 aastat vana ning esituled on tavaliselt esimene koht, kus auto vanus välja paistab. Tuhmunud tuleklaasid, iga vihmasaju järel tekkiv kondensaat, esmalt ühel ja siis teisel poolel üles ütlevad ksenoonballastid või halogeenid, mille valgus oli nõrk juba uuena. See juhend käsitleb kogu otsustusprotsessi: kuidas täpselt kindlaks teha, millised esituled teie F10-l on, kui palju maksavad ja mida hõlmavad kolm realistlikku uuendusteed — originaaltulede remont, kasutatud tehase Full LED tulede kohandamine või uute OEM+ Full LED esitulede paigaldamine — ning millised on iga lahenduse ausad kompromissid, sealhulgas kaks piirangut, millest enamik müüjaid ei räägi.
Kõik siin kirjeldatu kehtib võrdselt F10 sedaani ja F11 Touringu kohta: esitulede geomeetria, kinnitused ja pistikud on identsed. See hõlmab ka M5 F10 mudelit.
1) Miks F10 esituled üles ütlevad — teadaolevad nõrgad kohad
Kui loete seda juhendit, tõi teid siia tõenäoliselt üks neist probleemidest:

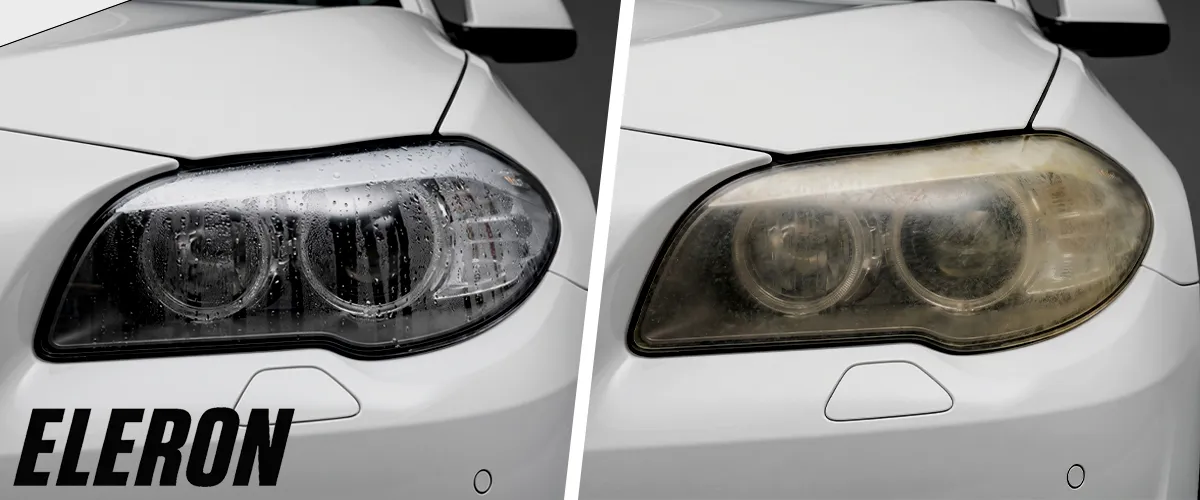

Kondensaat ja niiskus
F10 esitulede kõige tavalisem probleem — ja see pole kaugeltki ainult kosmeetiline. Aastatepikkused kuumenemis- ja jahtumistsüklid vanandavad korpuse tihendeid, kuni iga vihmane nädal jätab tuleklaasi siseküljele udu. Seejärel jõuab niiskus esitulele paigaldatud TMS-juhtmoodulini — plokini, mis juhib kõrgusreguleerimist, valgusrõngaid, suunatulesid ja adaptiivset funktsiooni — ning korrodeerib selle plaadi ja pistiku kontaktid. Enamik F10 „elektrilisi” esitulede rikkeid algab veelekkena.
TMS-mooduli ja ballasti rike
Klassikaline F10 sümptomite komplekt: ühel poolel kaovad valgusrõngad, gabariidituled või suunatuli, näidikuplokk kuvab adaptiivsete esitulede hoiatusi („Adaptive Headlight Malfunction”) või kõrgusreguleerimise veateateid, või esituli väreleb. Süüdlane on tavaliselt niiskusest kahjustatud TMS-moodul, mitte pirn. Ksenoonballastid ja süüteplokid lisavad omakorda oma vananemiskella — enamasti ütleb esimesena üles üks pool, jättes auto ühe töötava esitulega.
Nõrk halogeenvalgus pimedas
Pre-LCI halogeenmudelite valgus oli tagasihoidlik juba 2011. aastal. Viisteist aastat tuhmunud tuleklaase ja vananenud reflektoreid hiljem on paljude autode öine nähtavus tõsiselt piiratud — lühike, kollaka tooniga valgusvihk, mis muudab pimedatel maanteedel sõitmise ja talvised tööteed väsitavaks. Kui teie otsing algas sõnadega „F10 esituled liiga nõrgad”, siis siin on põhjus: asi pole pirnides, vaid kogu vananenud tuleplokis — ja eredamad pirnid tuhmunud optikat ei paranda.
Väsinud ilmega esiosa
Kolletunud tuleklaasid ja vananenud disainiga valgusrõngad muudavad kogu esiosa vanemaks. F10 disain peab endiselt hästi vastu — selle vanuse reedab just valgustus, eriti moodsa LED-valgussignatuuriga auto kõrval.

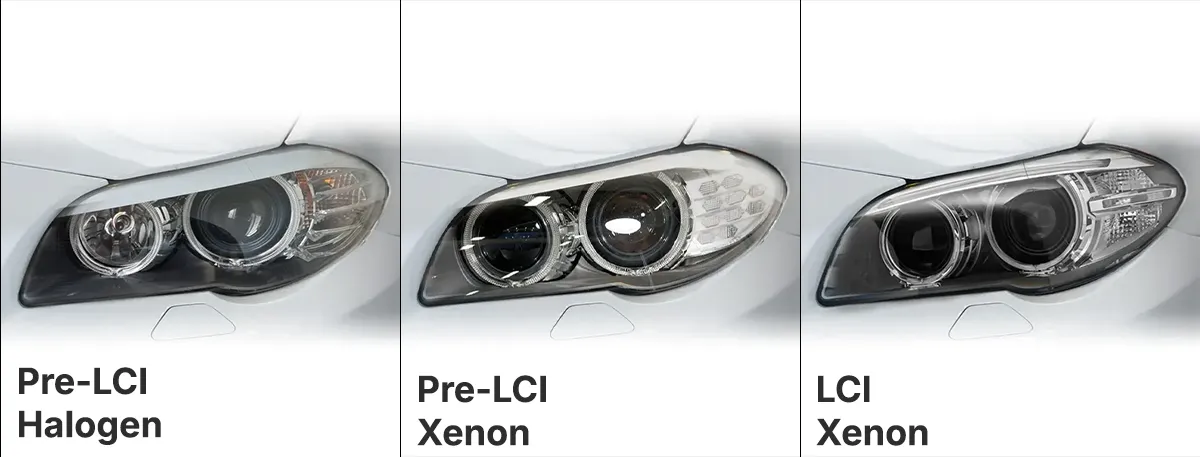

2) Esmalt määrake täpselt oma esitulede versioon
Kõik edasine — hind, vajalikud osad ja tellitav uuendusversioon — sõltub sellest, millised esituled teie F10-l on. Kahe mudelifaasiga kokku leidub neli varianti:
| Variant | Aastad | Kuidas ära tunda |
|---|---|---|
| Halogeen (baasversioon, pre-LCI) | 2011–2013 | Valgusrõngaste taga avatud reflektorites on näha vahetatavaid pirne; armatuurlaual on käsitsi kasutatav esitulede kõrguse reguleerimisrullik. |
| Ksenoon (522), standardne | 2011–2013 pre-LCI · 2014–2017 LCI | Valgusrõngaste taga on projektorlääts ja armatuurlaual puudub kõrguse reguleerimisrullik (kõrgust reguleeritakse automaatselt). LCI tuledel on ümber kujundatud ülemine LED-aktsent ehk „kulm” ja uus rõngaste disain. |
| Adaptiivne ksenoon (522 + 524, AFS/AHL) | 2011–2017 | Väljast näeb välja täpselt nagu standardne ksenoon, kuid valgusvihud pöörduvad koos rooliga. Tehke allolev test. |
| Tehase Full LED (552) | LCI, haruldane | Rõngaste taga pole pirne ega projektori „silmi” — kogu sisemus kasutab valgusjuhte. Kui teie autol on need esituled, siis allpool kirjeldatud uuendus ei sobi teie sõidukile. |
AFS-test — tehke see õigesti, muidu on tulemus eksitav
- Seadke tulede lüliti asendisse AUTO, mitte lähitulede käsitsi sisselülitamise asendisse.
- Oodake, kuni on piisavalt pime ja lähituled päriselt süttivad. Test toimib ainult põlevate lähituledega.
- Töötava mootori ja põlevate lähituledega pöörake rooli vasakule ja paremale (auto võib seista).
- Valgusvihud pöörduvad koos rooliga → teil on adaptiivne ksenoon (AFS/AHL). Vihud jäävad paigale → teil on standardtuled.

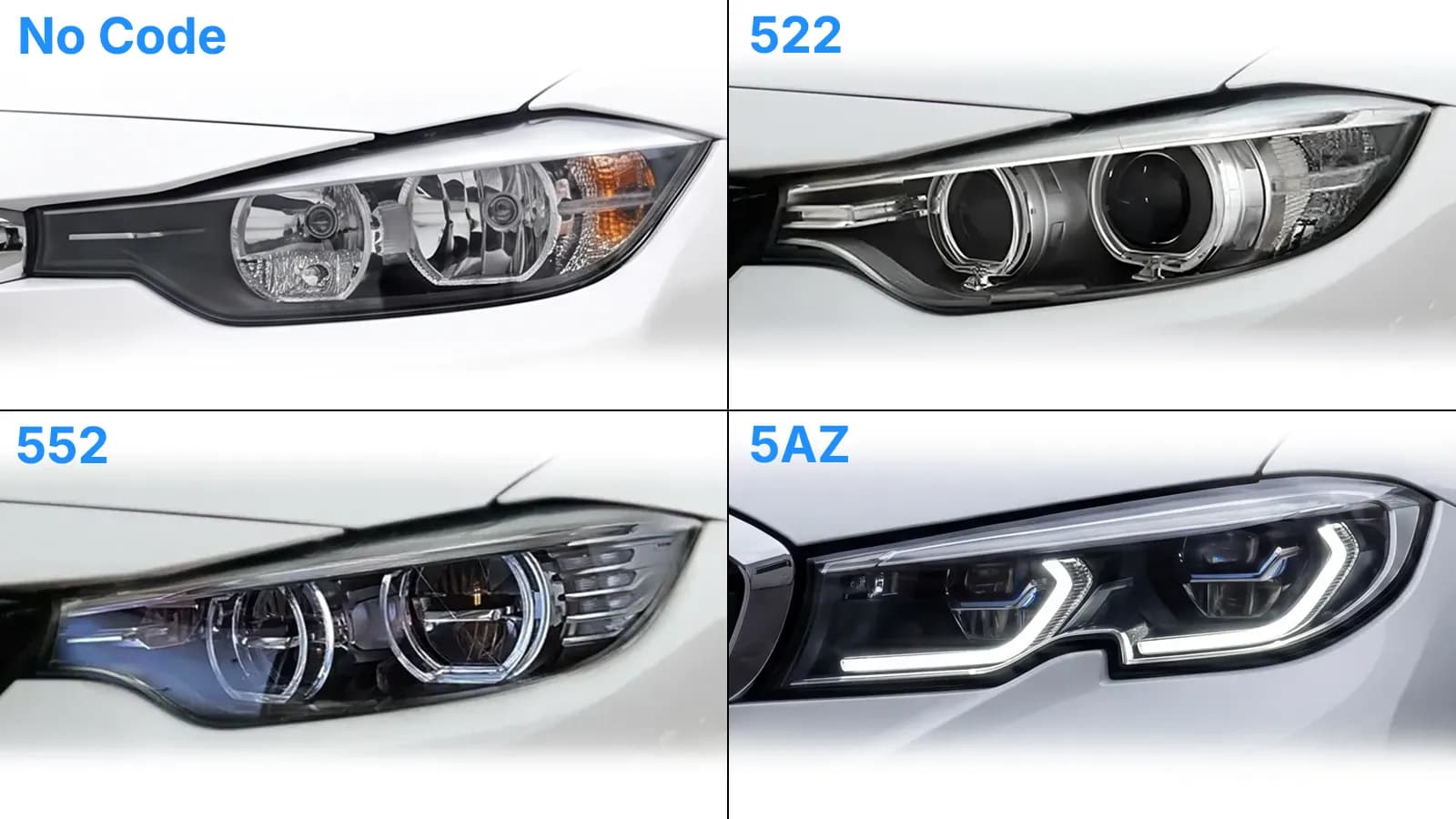

Soovite silmaga hindamise asemel kindlat vastust? Dekodeerige VIN-kood ja kontrollige varustuskoode 522, 524 ning 552, järgides meie BMW esitulede tuvastamise juhendit. Võite ka saata meile oma VIN-koodi — kinnitame õige variandi.
3) Kolme uuendustee aus võrdlus
Ühte õiget vastust kõigile F10-dele ei ole — kõik sõltub rikkest, eelarvest ja sellest, kui kaua kavatsete autot hoida. Need on kolm realistlikku teed:
A) Originaaltulede remont
Uued ballastid või pirnid, TMS-moodul, tuleklaaside poleerimine ja uuesti niiskuskindlaks tihendamine. See on õige valik, kui kuivas ja muidu heas korras tules on rikkis üks konkreetne osa ning eelarve on piiratud. Tegelikud numbrid omanike foorumitest: originaal-TMS-moodul maksab umbes 400 € poole kohta, adaptiivsete autode puhul nõuab vahetus tavaliselt esindusetasemel (ISTA) kodeerimist ning kasutatud adaptiivsed ksenoonplokid müüakse tükihinnaga tublisti üle 1000 €. Ja nõiaringi probleem: uus moodul ei kõrvalda leket, mis vana hävitas — kui korpust korralikult uuesti ei tihendata, võtab niiskus ka asendusmooduli. Poleeritud tuleklaasid tuhmuvad samas taktis uuesti.
B) Kasutatud tehase Full LED tulede kohandamine (552)
Tuleb leida kasutatud LCI Full LED tuleplokid. Saate tehase LED-ilme, kuid aus pilt on järgmine: need tuled on haruldased ja kallid ka kasutatuna, sama vanad kui platvorm ise ning ilma garantiita. Kuna teie auto polnud nende jaoks valmistatud, nõuab paigaldus juhtmestiku kohandamist ja kodeerimist. Kõrge hinna eest saate teise auto kümne aasta vanuse elektroonika.
C) Uued OEM+ Full LED esituled
Täiesti uued plokid Bi-LED projektorite, LED-päevatulede ja LED-suunatuledega; kõik on eelpaigaldatud ning valmistatud täpselt teie auto juhtmestikule — halogeen või ksenoon, pre-LCI või LCI, standardne või AFS. Uued tihendid, uus elektroonika, Plug-and-Play paigaldus, kodeerimist pole vaja ja garantii on 2 aastat. Üks otsus lõputu remondijada asemel. Kompromissid — ja need on päriselt olemas — on kirjeldatud jaotises 5.
| OEM-i remont | Kasutatud 552 kohandamine | Uus OEM+ Full LED | |
|---|---|---|---|
| Kõrvaldab kondensaadi & ballastiriski | Osaliselt ja ajutiselt | Jäävad kasutatud tihendid | Jah — uued suletud korpused ja ballaste pole |
| Moodne LED-ilme | Ei | Jah | Jah |
| Kodeerimine vajalik | Ei | Jah, lisaks juhtmestiku muutmine | Ei — Plug-and-Play kõigil variantidel |
| Garantii | Ainult osadele | Puudub | 2 aastat elektroonikale ja korpusele |
| AFS-pöördfunktsioon säilib | Jah | Sõltub doonorist ja kodeerimisest | Ei — fikseeritud Bi-LED projektorid (vt kompromisse) |

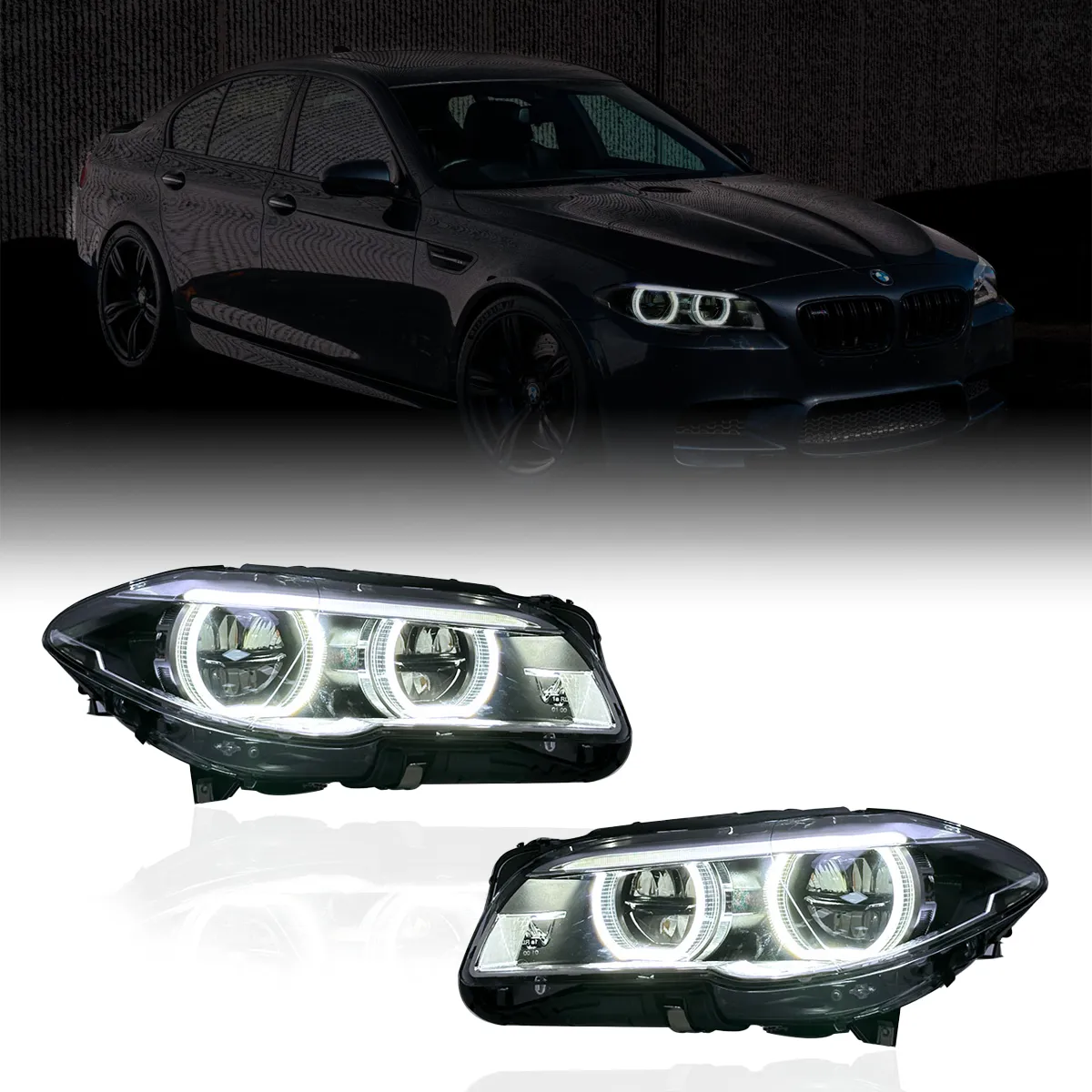

4) Mida OEM+ Full LED uuendus tegelikult muudab
Ehtsad Bi-LED projektorid
Üks suure võimsusega LED-moodul tagab solenoidiga juhitava katiku abil nii lähi- kui kaugtuled — sama ehitus on kasutusel moodsates OEM-plokkides. Lähi-, kaug- ja päevatuled ning suunatuled on kõik LED. Pole vaja otsida pirne, oodata ksenooni soojenemist ega kasutada D-seeria põleteid; ühtlasi kaob täielikult ballastirikete risk.
Tarnitakse komplektsena — midagi pole vaja ümber tõsta
LED-draiverid, projektorimoodulid ja päevatulede elektroonika on eelpaigaldatud. Originaalsed halogeen- või ksenoontuled tulevad tervelt välja — võite need varuks jätta või maha müüa. Ksenoontuledega autol aitab see katta arvestatava osa uuenduse kulust.
Loomulik koostöö F10 elektroonikaga
Elektroonika on eelprogrammeeritud F10 LIN-siini ja FRM3 mooduli jaoks: külmkontroll, hämardamine, kaugtulevilgutus, tervitusvalgustus ja Follow-Me-Home töötavad ilma kodeerimise, adapterite või läbipõlenud pirni hoiatusteta. Kui olete lugenud meie CANBUS-vigade & kiire vilkumise juhendit, siis just siin odavad ümberehitused tavaliselt hätta jäävad — ning seda see konstruktsioon väldib.
Suletud F10 klassikalise vaenlase eest
Suure tugevusega polükarbonaadist tuleklaasid ABS-korpustel, kõik ühendused tootmise käigus tihendatud. Kuna sees pole ballasti põhjustatud temperatuuritsükleid, ei saa vananevaid F10 tulesid hävitav niiskusprotsess isegi alata.
5) Kaks ausalt välja toodud kompromissi
Enamik tootelehti peidab need ühe spetsifikatsioonirea sisse. Need on olulised, seega ütleme kõik otse välja:
AFS-autod: pöördfunktsioon ei säili
Uutes korpustes kasutatakse fikseeritud Bi-LED projektoreid — erinevalt originaalsetest AFS-tuledest ei pöördu need füüsiliselt koos rooliga. Adaptiivsete tuledega autodel jääb paigaldus siiski täielikult Plug-and-Play, ilma kodeerimise ja vigadeta. Vahetate pöördfunktsiooni heledama, teravamalt piiritletud staatilise valgusvihu vastu ning kõrvaldate samal ajal pööramismootorite kulumiskohad. Kui kurvis pöörduv valgus on teie jaoks hädavajalik, pole see uuendus õige valik. Eelistame selle piiri ausalt siin välja öelda, mitte hiljem toe e-kirjas.
Halogeenautod: armatuurlaua kõrguse reguleerimisrullik enam ei tööta
Tehase halogeentuledega F10 reguleerib valgusvihu kõrgust salongis oleva käsirullikuga. Uued LED-tuled sellele juhtimisele ei reageeri — kõrgus seatakse paigaldamisel ühe korra mehaaniliselt sisseehitatud regulaatorite ja tavapärase seinameetodi abil. Õige seadistuse korral ei tunne te rullikust puudust; meie 1% esitulede reguleerimise juhend näitab täpselt, kuidas seda teha. Ksenoontuledega autodel on teisiti: nende automaatne kõrgusreguleerimine säilib täielikult. LED-draiverid loevad tehase kõrgusandurite signaali, nii et valgusvihk kompenseerib endiselt täis pakiruumist või tagaistujatest tulenevat koormust ning iDrive ei kuva kõrgusreguleerimise vigu.
6) Päevatuled: puhas valge või lülitatav valge/kollane
Valge (üks värv)
Püsivad valged päevatuled terava ja kaasaegse signatuuriga. Tagasihoidlik valik — ehtne OEM+ uuendus, mis näeb välja nagu LCI LED-esituli, mille F10 oleks pidanud juba tehasest saama.
Valge + kollane (lülitatav)
CSL-i motospordisignatuur soovi korral: vilgutage kaugtulesid 5 korda, et lülitada puhta valge (umbes 6000 K) ja selektiivkollase (umbes 3000 K) vahel. Valge sobib igapäevasõiduks ja tehnoülevaatuseks, kollane näitustele, autokokkutulekutele ning muusse sobivasse keskkonda. Lülitatavate päevatulede täielikku õiguslikku tausta, sealhulgas Eesti nõudeid, selgitame meie CSL-päevatulede juhendis.
7) Sobivus: pre-LCI, LCI, halogeen, ksenoon ja AFS
Üks tulekorpuse platvorm ja kolm spetsiaalset juhtmestikuversiooni — tellige see, mis vastab tehasetuledele:
| Tehase esituled | Aastad | Mida tellida |
|---|---|---|
| Halogeen | 2011–2013 | Pre-LCI halogeenversioon |
| Ksenoon, standardne või adaptiivne (AFS) | 2011–2013 | Pre-LCI ksenoonversioon + valida standardne või adaptiivne |
| Ksenoon, standardne või adaptiivne (AFS) | 2014–2017 | LCI ksenoonversioon + valida standardne või adaptiivne |
| Tehase Full LED (552) | LCI, haruldane | Ei ühildu — need esituled on mõeldud ainult halogeen- või ksenoontulede uuendamiseks |
Saadaval on vasak- ja parempoolse rooliga autode versioonid — valige kassas õige liikluspool. Sedaanil (F10) ja Touringul (F11) on sama sobivus, sealhulgas M5 F10-l. Soovite tellida varuosakoodi järgi? Tootelehel on kõigi ksenoonvariantide täielik OEM-ristviidete loend. Kui teie autol on halogeenid, saatke VIN-kood ja leiame õige variandi.
8) Paigaldus & reguleerimine
Vahetus (1,5–2,5 tundi)
- Vabastage esipõrkeraud — täielikult pole seda vaja eemaldada. Eemaldage ülemised kinnitused kapoti alt, Torx-kruvid rattakoobastest ja põhjakaitse klambrid; tõmmake põrkeraud juurdepääsuks ettepoole.
- Keerake tehasetuled lahti ja ühendage juhtmestiku põhipistik lahti.
- Tõstke vajalikud tehase kinnitusklambrid või -kandurid uutele korpustele ümber.
- Ühendage tehase juhtmestikuga — lõikamist ega adaptereid pole vaja.
- Kontrollige enne kokkupanekut: lähi-, kaug- ja päevatulesid, suunatulesid ning kahevärvilisel versioonil värvivahetust 5 vilgutusega.
- Paigaldage põrkeraud ja seadke valgusvihu kõrgus sisseehitatud regulaatoritega.
Reguleerimine on samm, mille paljud vahele jätavad — ärge tehke seda
Terav Bi-LED valguse-varju piir pimestab, kui see on liiga kõrgel; liiga madalal raiskab see valgusvõimsust, mille eest just maksite. Kümme minutit seina ees 1% reeglit kasutades annab täpse, nõuetekohase ja mittepimestava valgusvihu, milleks need projektorid on võimelised. Kõik sammud leiate meie esitulede reguleerimise juhendist. Halogeenautodel seatakse siin ka fikseeritud kõrgus, mis asendab salongi rullikut, seega tasub teha see üks kord korralikult.
9) Korduma kippuvad küsimused F10/F11 esitulede uuendamise kohta
Miks minu F10 valgusrõngad (angel eyes) või suunatuled ütlevad ikka ja jälle ühel poolel üles?
Kas saan minna otse halogeenilt üle Full LED-ile?
Kas LED muudab öise sõidu halogeeni või vana ksenooniga võrreldes märgatavalt paremaks?
Kas mõni versioon vajab kodeerimist?
Kas automaatne kõrgusreguleerimine töötab edasi?
Mul on adaptiivne ksenoon (AFS). Mida ma täpselt kaotan ja võidan?
Minu autol on tehase LED-esituled (552). Kas saan neid uusi esitulesid kasutada?
Kas vanade ksenoontulede remontimine on alati halb mõte?
Kas esituled sobivad F11 Touringule ja M5-le?
Kas olete valmis ballastide ja kondensaadi ajastu lõpetama?
Iga paar seadistatakse täpselt teie auto järgi — juhtmestikuversioon, AFS ja liikluspool — ning testitakse enne saatmist katsestendil. Komplektile kehtib 2-aastane garantii ja 14-päevane tasuta tagastus. Te ei tea, milline variant teil on? Saatke VIN-kood ja kinnitame selle.
