E-märgis ja ECE valgustuse juhend: kuidas lugeda esitulede ja tagatulede märgistusi (HCR, DCR, RL, nooled, viitenumbrid)
Selgitame lahti kõik ECE-homologeeringuga tule märgistused: mida E-number tegelikult tähendab, miks HCR ei tähenda „halogeeni“, mida määravad nool ja viitenumber, tagatulede ning suunatulede koodid, R48 reegel päevasõidutulede ja suunatulede kohta ning mida E-märgis tehnoülevaatusel ei garanteeri.
Igal Euroopas homologeeritud esitulel ja tagatulel on väike komplekt vormitud koode — ringi sees olev E koos numbriga, tüübikinnituse number, tähed nagu HCR või DCR ning mõnikord ka number nagu 25. Enamik omanikke ei loe neid kunagi; ülevaatajad loevad alati. See juhend selgitab kogu süsteemi lihtsas keeles: mida E-number tegelikult ütleb (ja mida mitte), miks HCR-i „H“ ei tähenda halogeeni, kuidas viitenumber piirab kaugtulesid, mida tähendavad tagatulede koodid ning milline päevasõidutule ja suunatule reegel on päriselt määruses kirjas, mitte lihtsalt tava.
60 sekundi versioon
E-märgis (ringis E + number) tähendab, et tuli sai ÜRO ECE eeskirja alusel tüübikinnituse selle riigi ametiasutuselt, mida number tähistab — E1 Saksamaa, E4 Madalmaad, E9 Hispaania, E13 Luksemburg — ning kõik E-numbrid kehtivad võrdselt kõigis riikides, mis rakendavad ECE eeskirju. Tähed näitavad, millised funktsioonid on homologeeritud: C lähituli, R kaugtuli, CR mõlemad; eesliide H (HC, HR, HCR) tähendab klassi B — kõrgema jõudlusega klassi, mida kasutatakse nii halogeen- kui ka LED-esitulede puhul — mitte „halogeeni“; D (DC, DR, DCR) tähendab gaaslahendus-/ksenoonlahendust; RL on päevasõidutuli, A eesmine gabariidituli, PL plastlääts. Läätse sisse vormitud E-märgis ongi see homologeeringut tõendav märgistus, mida ülevaataja otsib — eraldi pabereid pole vaja; edasi loeb juba korrektne paigaldus: suunamine, õiged värvid ja veatu juhtmestik.
1) E-märgise ülesehitus — neli osa

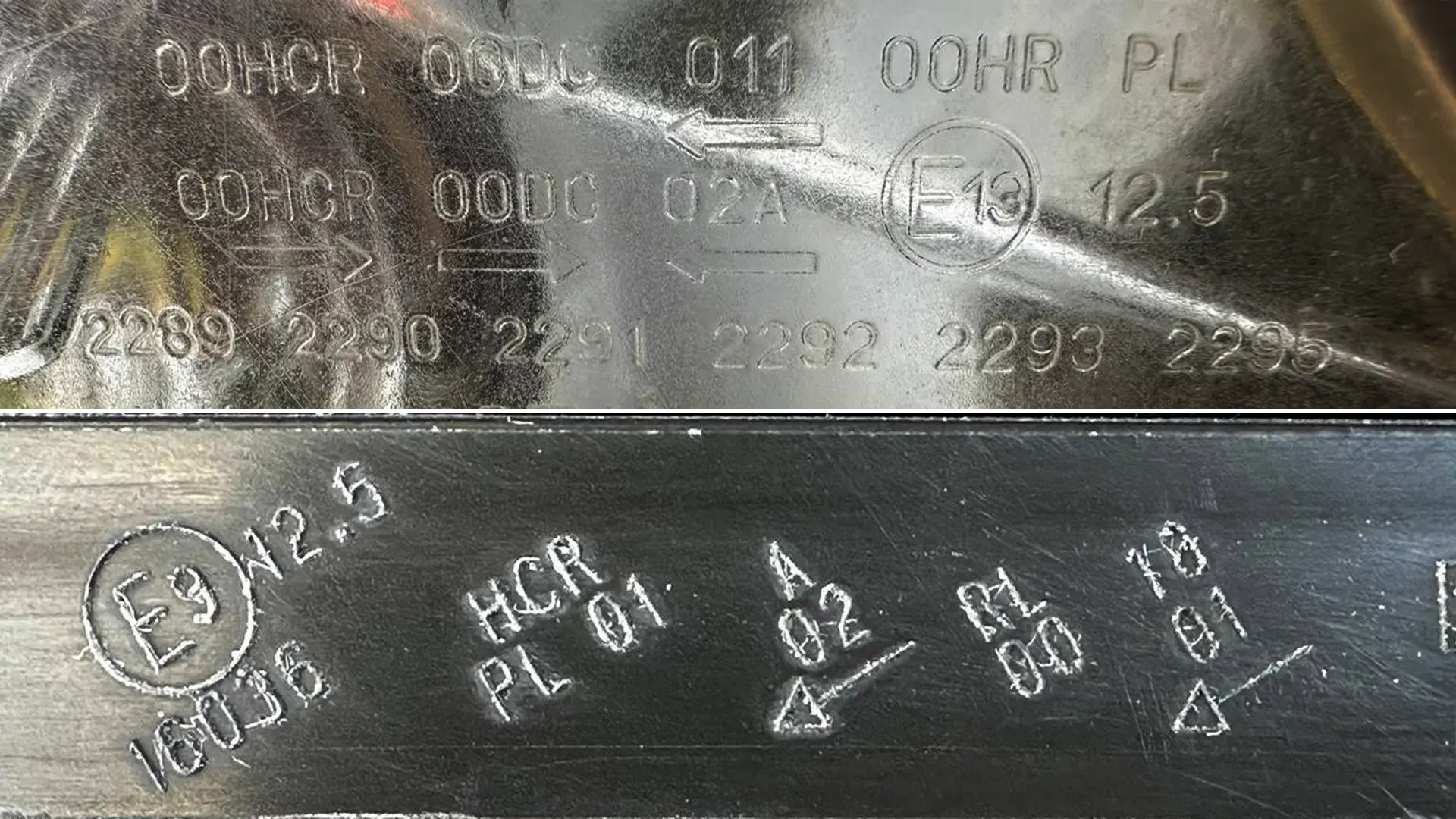

Tüüpiline esitule märgistus võib välja näha näiteks nii: ⓔ13 HCR PL 25 05 1234. Osadeks jaotatuna:
```① Ringis E + number — kes selle homologeeris
Riik, mille tüübikinnituse ametiasutus tule testis ja heaks kiitis. See näitab homologeeringu väljastanud ametiasutust, mitte seda, kus tuld võib kasutada — vt jaotis 2.
② Funktsioonitähed — mille jaoks tuli on homologeeritud
C, R, CR, HC, HCR, DC, DCR, RL, A, B/F3, 1, 1a, 1b… Kombineeritud tule igal funktsioonil on oma tähistus, mistõttu kaasaegsel esitulel on tavaliselt mitu koodigruppi — need on lahti seletatud jaotises 3.
③ Tüübikinnituse number — millise eeskirjaversiooni järgi
Märgise järel olevad numbrid. Esimesed kaks numbrit näitavad selle eeskirja muudatuste seeriat, mille alusel tuli homologeeriti (nt „05“ = 05 seeria); ülejäänu on konkreetne tüübikinnituse number.
④ Lisasümbolid — nool, PL, viitenumber
Mõnel esitulel horisontaalne nool (liiklussüsteem), PL (plastlääts) ning näiteks 12.5, 25 või 30 kaugtule homologeeringu juures (viiteväärtus). Kõik need on selgitatud jaotises 4.
2) E-numbrid ja riigid — kas riigil on tähtsust?
Ei. See on üks levinumaid väärarusaamu E-märgiste kohta: E9 märgisega tuli ei ole „ainult Hispaanias lubatud“ ja E1 ei ole „rohkem homologeeritud“ kui E13. Number ütleb vaid, milline ametiasutus homologeeringu väljastas; tüübikinnitus ise on tunnustatud kõigis riikides, mis rakendavad ÜRO ECE eeskirju. Levinumad numbrid:
```| Märgis | Homologeeriv riik | Märgis | Homologeeriv riik |
|---|---|---|---|
| E1 | Saksamaa | E11 | Ühendkuningriik |
| E2 | Prantsusmaa | E13 | Luksemburg |
| E3 | Itaalia | E20 | Poola |
| E4 | Madalmaad | E24 | Iirimaa |
| E9 | Hispaania | E36 | Leedu |
E13 (Luksemburg) ja E4 (Madalmaad) esinevad suurel osal järelturu valgustusel lihtsalt seetõttu, et nende ametiasutusi kasutavad sertifitseerimislaborid laialdaselt — see ei ütle kvaliteedi ega homologeeringu ulatuse kohta midagi.

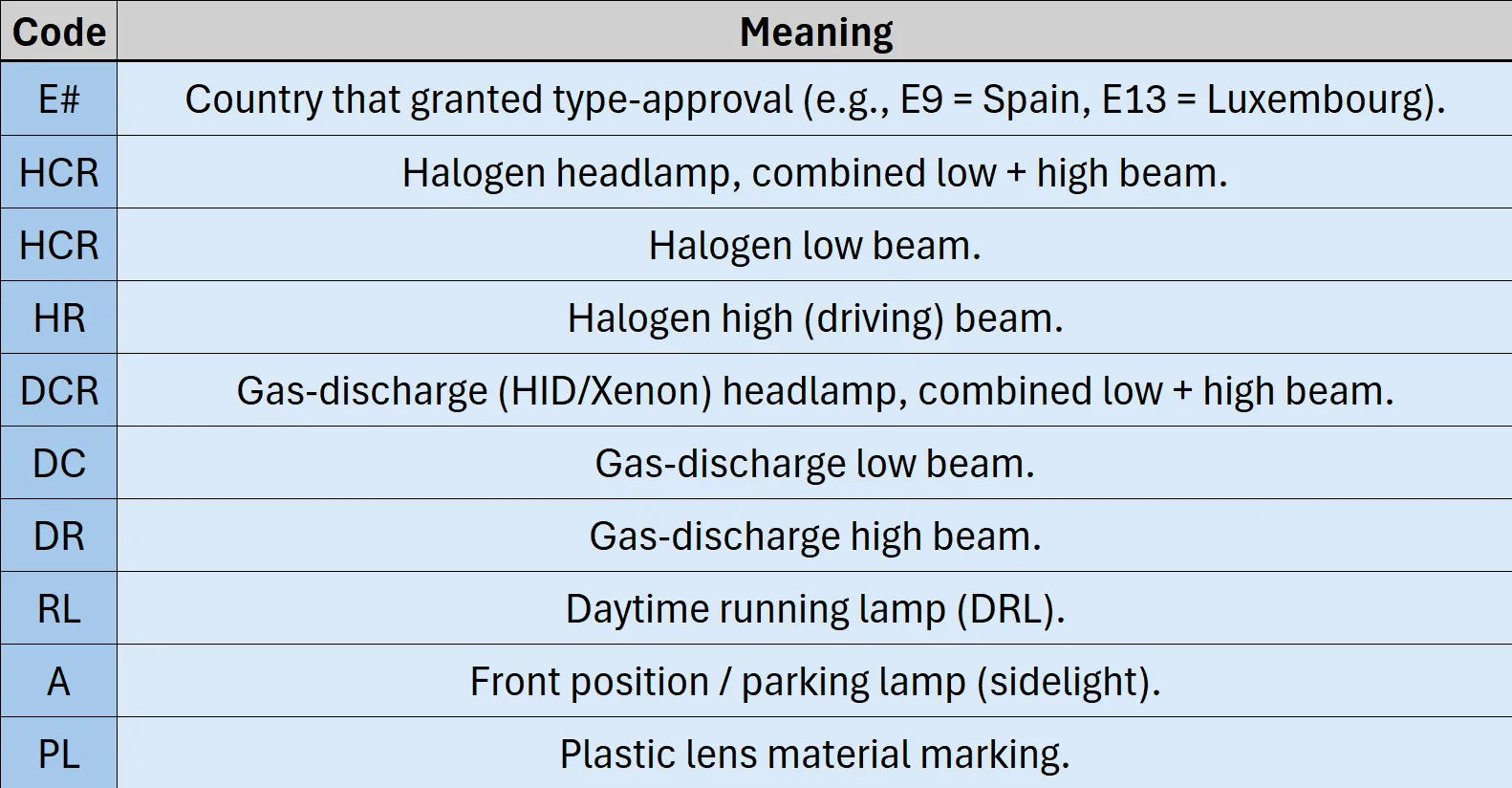

```3) Esitulede funktsioonikoodid — parandatud legend
Esitulede tähed järgivad lihtsat loogikat: C = lähituli, R = kaugtuli, CR = mõlemad ühes tuleüksuses, C/R = mõlemad, kuid neid ei saa kasutada korraga. Eesliide näitab klassi või tehnoloogiat:
```| Kood | Tähendus |
|---|---|
| C · R · CR | Lähituli · kaugtuli · mõlemad — klassi A esituli (madalam fotomeetriline klass; vanemad hõõgniidiga lahendused). |
| HC · HR · HCR | Lähituli · kaugtuli · mõlemad — klassi B esituli. H tähistab kõrgema jõudlusega klassi, mitte valgusallikat: nii R112 järgi homologeeritud halogeen- kui LED-esituled kannavad neid tähti. HCR-märgisega LED-esituli on õigesti märgistatud. |
| DC · DR · DCR | Lähituli · kaugtuli · mõlemad — gaaslahendusega (HID/ksenoon) esituli, homologeeritud R98 järgi. |
| HC/R · DC/R | Lähi- ja kaugtuli, mis ei tohi põleda samaaegselt (kaldkriips on tunnuseks). |
| Kombineeritud, nt DCHR | Kombineeritud tuleüksusel loetletakse kõik funktsioonid: DCHR = ksenoon-lähituli + klassi B kaugtuli ühes korpuses. |
| C-BS · CR-BS · WCR-DS… | Sümmeetrilise lähitulega esituli (sirge valguspiir), homologeeritud R113 järgi — eraldi kategooria oma koodidega: S tähistab sümmeetriat ja sellele eelnev täht klassi (A–E). Sellise märgistusega sirge valguspiiriga tuli on õigesti märgistatud; sellel ei ole lihtsalt „HCR puudu“. |
| RL | Päevasõidutuli (R87). |
| A | Eesmine gabariidituli / seisutuli (R7). |
| B · F3 | Eesmine udutuli (R19) — B vanematel homologeeringutel, F3 uuematel. |
| 1 · 1a · 1b | Eesmise suunatule kategooriad (R6) — number sõltub suunatule kaugusest lähitulest. |
| PL | Plastlääts — lääts on läbinud polükarbonaadile nõutavad kulumis-, ilmastiku- ja kemikaalikindluse katsed. |
| → / ↔ (kui olemas) | Mõnel esitulel liiklussüsteemi sümbol. Noole puudumine tähendab tavapärast parempoolse liikluse konfiguratsiooni — loe seda koos lähitule koodiga, vt jaotis 4. |
4) Nool, viitenumber, PL ja R149
Nool — loe seda koos esitule koodiga
Asümmeetrilise lähitule homologeeringu puhul (HC/HCR ja DC/DCR perekonnad) näitab liiklussuuna nool, millise liiklussüsteemi jaoks esituli on homologeeritud. Noole puudumine tähendab tavapärast parempoolse liikluse konfiguratsiooni; üks horisontaalne nool tähistab ainult vasakpoolse liikluse jaoks mõeldud esituld; kahe otsaga nool (↔) tähistab esituld, mis on homologeeritud mõlema liiklussüsteemi jaoks.
Ära otsusta liiklussuuna sobivust ainult nähtava valguspiiri järgi. Sümmeetrilised ehk sirge valguspiiriga esituled on eraldi ÜRO homologeeringukategooria — eeskiri 113 — ning neil on oma funktsioonikoodid, mis on äratuntavad S-lõpu ja klassitähe järgi: C-BS, CR-BS, WCR-DS jne. Kombineeritud tuleüksusel võivad olla ka teiste funktsioonide nooled, seega loe alati lähitule koodi ja sellega seotud noolt koos.
Viitenumber — kaugtulede „eelarve“
Number nagu 12.5, 17.5, 25 või 30 kaugtule homologeeringu juures ei ole heleduse hinne — see on paigaldusväärtus. R48 reegel ütleb, et kõigi samaaegselt süttida võivate kaugtulede viitenumbrite summa ei tohi ületada 100, mis vastab sõidukil maksimaalselt 430 000 cd-le. Paar 30 märgistusega tulesid annab kokku 60; lisakaugtulede puhul muutub see piir oluliseks.
PL — plastlääts
Peaaegu kõigil kaasaegsetel tuledel on polükarbonaatlääts. PL kinnitab, et läätsematerjal on läbinud nõutavad kulumis-, ilmastiku-, niiskus- ja kemikaalikindluse katsed — see eristab läätse, mis püsib selge, sellest, mis kolme suvega kollaseks muutub.
R149 — uus märgistus, mida näeb üha rohkem
Alates 2021. aasta lõpust antakse uued esitulede tüübikinnitused välja ÜRO R149 („Road Illumination Devices“) alusel, mis ühendas R112, R98, R113, R123 ja R119 üheks tehnoloogianeutraalseks eeskirjaks. Selle järgi homologeeritud tuledel on teistsuguse ülesehitusega märgis, mõnikord kompaktne „unikaalne identifikaator“ klassikalise paigutuse asemel. Olemasolevad R112/R98 homologeeringud jäävad täielikult kehtima — vana stiiliga märgis ei tähenda aegunud homologeeringut.
5) Tagatulede ja suunatulede koodid
Sama loogika kehtib ka taga. Tagatulel on tavaliselt läätsele märgitud mitu koodigruppi:
```| Kood | Tähendus |
|---|---|
| R · R1 · R2 | Tagumine gabariidituli, R7 — variandid valgusintensiivsuse järgi. |
| S1 · S2 | Pidurituli, R7 — S1 ühe intensiivsusega, S2 muutuva intensiivsusega. |
| F | Tagumine udutuli, R38 — punane ning Euroopas nõutud juhipoolsel küljel või keskel. |
| AR | Tagurdustuli, R23 — ainult valge. |
| 2a · 2b | Tagumiste suunatulede kategooriad, R6 — merevaigukollane; 2b muutuva intensiivsusega. |
| 5 · 6 | Külgmiste suunatulekordurite kategooriad, R6. |
| L | Tagumise numbrimärgi valgusti, R4. |
| IA | Tagumise helkuri klass, R3 — punane helkur peab olema olemas ka LED-tagatule puhul. |
Ka suunatule vilkumissagedus on reguleeritud: 90 ± 30 vilkumist minutis (60–120). Kui see pärast tule vahetust kiireneb, on tegu „hyper-flash’iga“ — koormuse jälgimise reaktsiooniga, mida käsitleme meie CANBUS-i & hyper-flash’i juhendis.
```6) DRL + suunatuli: tegelik reegel
Tihti öeldakse, et „päevasõidutuled peaksid suunatule töötamise ajal hämarduma“. Määrus (ÜRO R48, §6.19.7) on sellest täpsem ning tasub täpselt teada, sest ülevaatajad teavad samuti:

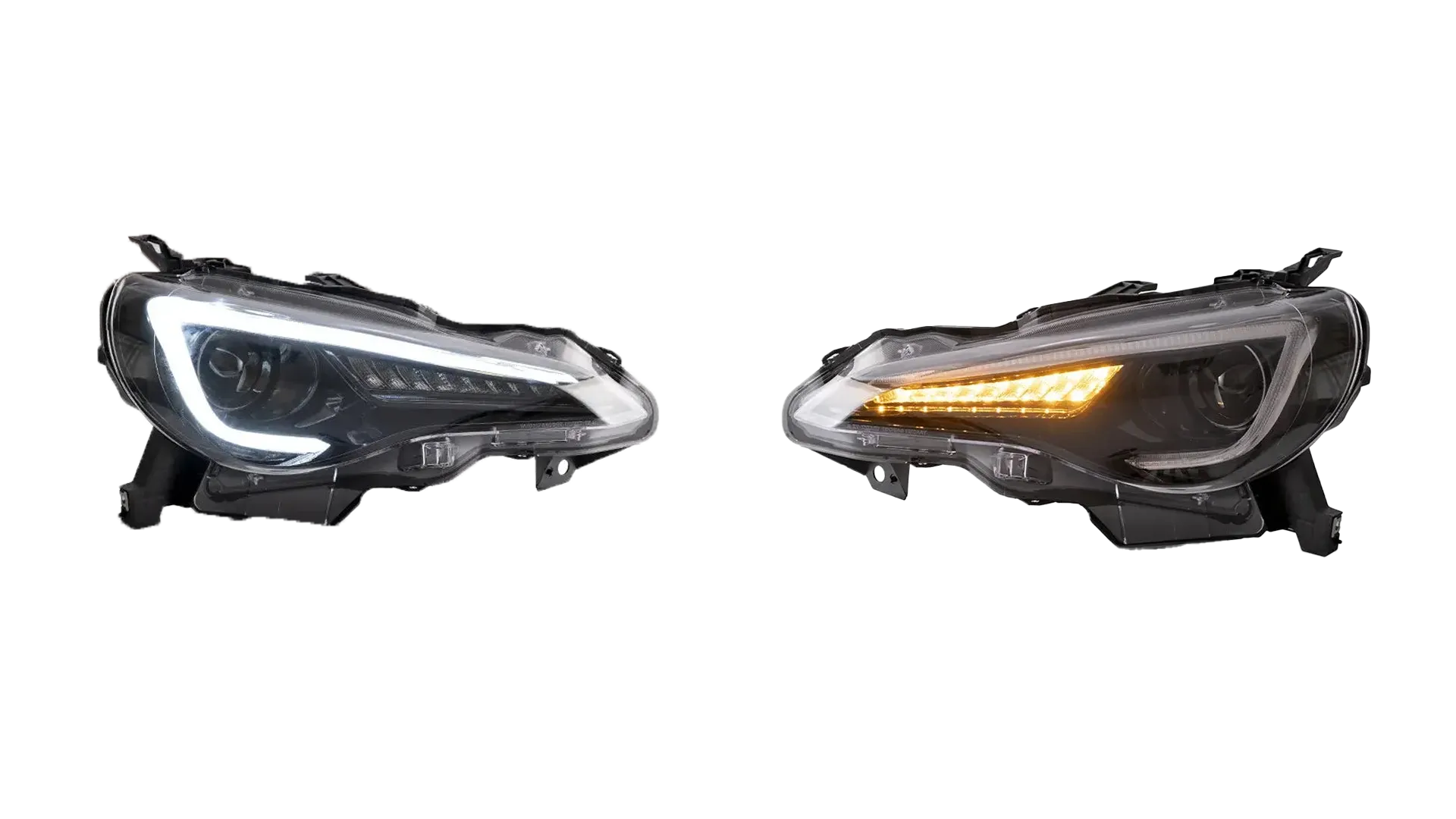

```- DRL ja suunatuli jagavad sama valgusallikat või pinda („vastastikku integreeritud“): selle poole DRL peab välja lülituma kogu suunatule töötamise ajaks — nii iga vilkumise sisse- kui väljalülitatud faasis.
- DRL asub suunatulest kuni 40 mm kaugusel: selle poole DRL võib suunatule töötamise ajal välja lülituda või hämarduda — see on lubatud, kuid mitte kohustuslik.
- DRL asub suunatulest üle 40 mm kaugusel: nõuet ei ole; DRL võib jääda täisintensiivsusega põlema.
Eesmärk on kontrast: ere valge DRL merevaigukollase suunatule kõrval muudab signaali kiirel pilgul raskemini eristatavaks. Hästi projekteeritud LED-esituled, kus DRL-riba kulgeb suunatule juurest mööda, lahendavad selle elektrooniliselt — suunatule poolne DRL-segment kustub või hämardub ning taastub kohe, kui suunatuli välja lülitatakse.
7) Korrektne paigaldus — ülevaatuse teine pool
E-märgis vastab ülevaataja esimesele küsimusele — kas see tuli on homologeeritud? — ja vastus on otse läätse peal: vormitud märgistus ongi tõend ning sertifikaati ega paberit ei küsita. Teine küsimus on, kas homologeeritud tuli on autole õigesti paigaldatud ja töötab korrektselt. Siin tulevad mängu praktilised kontrollid:
```- Valgusvihu suund peab olema lubatud vahemikus ning valgus ei tohi ulatuda üle lõikejoone — vt meie esitulede reguleerimise juhendit.
- Värvid ja juhtmestik õiged — ees valge, suunatuled merevaigukollased, taga punane — ning suunatuled vilguvad sagedusega 60–120/min ilma läbipõlenud pirni veateateta.
- Kaugtulede viitenumbrite summa ei tohi lisatulede paigaldamisel ületada 100.
- Kõik nõutud funktsioonid peavad olema olemas ja töötama — tagumised helkurid, tagumine udutuli, süütega aktiveeruvad DRL-id.
- Tulede nivelleerimine peab töötama, kui see on paigaldatud, ning armatuurlaual ei tohi olla valgustussüsteemi vigu.
- Tuld tuleb kasutada selle igapäevases konfiguratsioonis: ümberlülitatavate DRL-idega esitulede puhul on valge režiim igapäevane seadistus ning lisavärvid on stiilifunktsioon — kasuta neid ettenähtud viisil ja kooskõlas kohalike ootustega. Täielik loogika on meie CSL DRL juhendis.
8) Ülevaatuse kontrollnimekiri: mida kontrollitakse
Olgu tegemist TÜV, MOT, ITV, Contrôle Technique’i või Techninė apžiūra’ga — valgustuse kontroll puudutab sisuliselt samu punkte. Viis minutit enne ülevaatust võib säästa korduvkontrolli:
```- Märgised olemas ja loetavad — ringis E ja funktsioonitähed, mis on igale tulele vormitud. Neid ülevaataja loeb; dokumente ei küsita.
- Lähitule reguleering lubatud vahemikus, ilma valguseta üle lõikejoone. Tee eelkontroll 1% seinameetodiga.
- Värvid: ees valge, suunatuled merevaigukollased, taga punane, tagurdustuli valge, tagumine udutuli punane.
- Suunatule vilkumissagedus 60–120 korda minutis mõlemal poolel, ilma pirnivea teadeteta.
- DRL-i käitumine — süütega põleb ning annab suunatulele prioriteedi, kui konstruktsioon seda nõuab.
- Nivelleerimine töötab, kui see on paigaldatud; armatuurlaual ei ole „adaptive headlight“ veateateid.
- Läätsed puhtad ja kuivad — vt allpool kondensatsiooni jaotist.

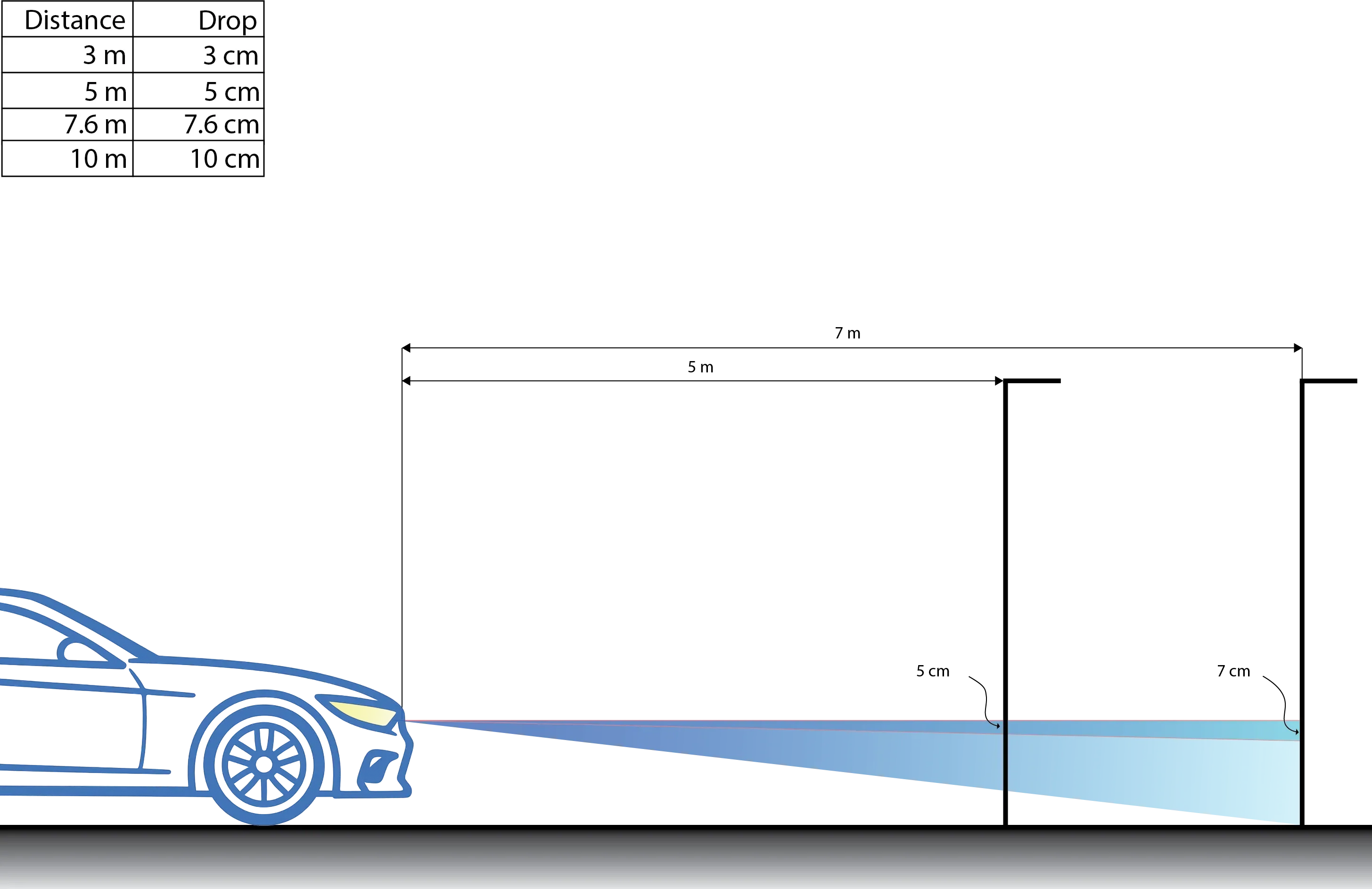

Lühidalt reguleeringust: lähitule lõikejoon peaks langema umbes 1 cm iga seina kauguse meetri kohta (7,6 cm 7,6 m juures), kusjuures sinu auto täpne väärtus on kirjas kapoti all asuval reguleerimissildil — tavaliselt 1,0–1,5%. Täielik meetod, sildi loogika ja see, mida tulede kontrollseadmed mõõdavad, on meie esitulede reguleerimise juhendis.
9) Kondensatsioon vs niiskus — kumb on defekt?

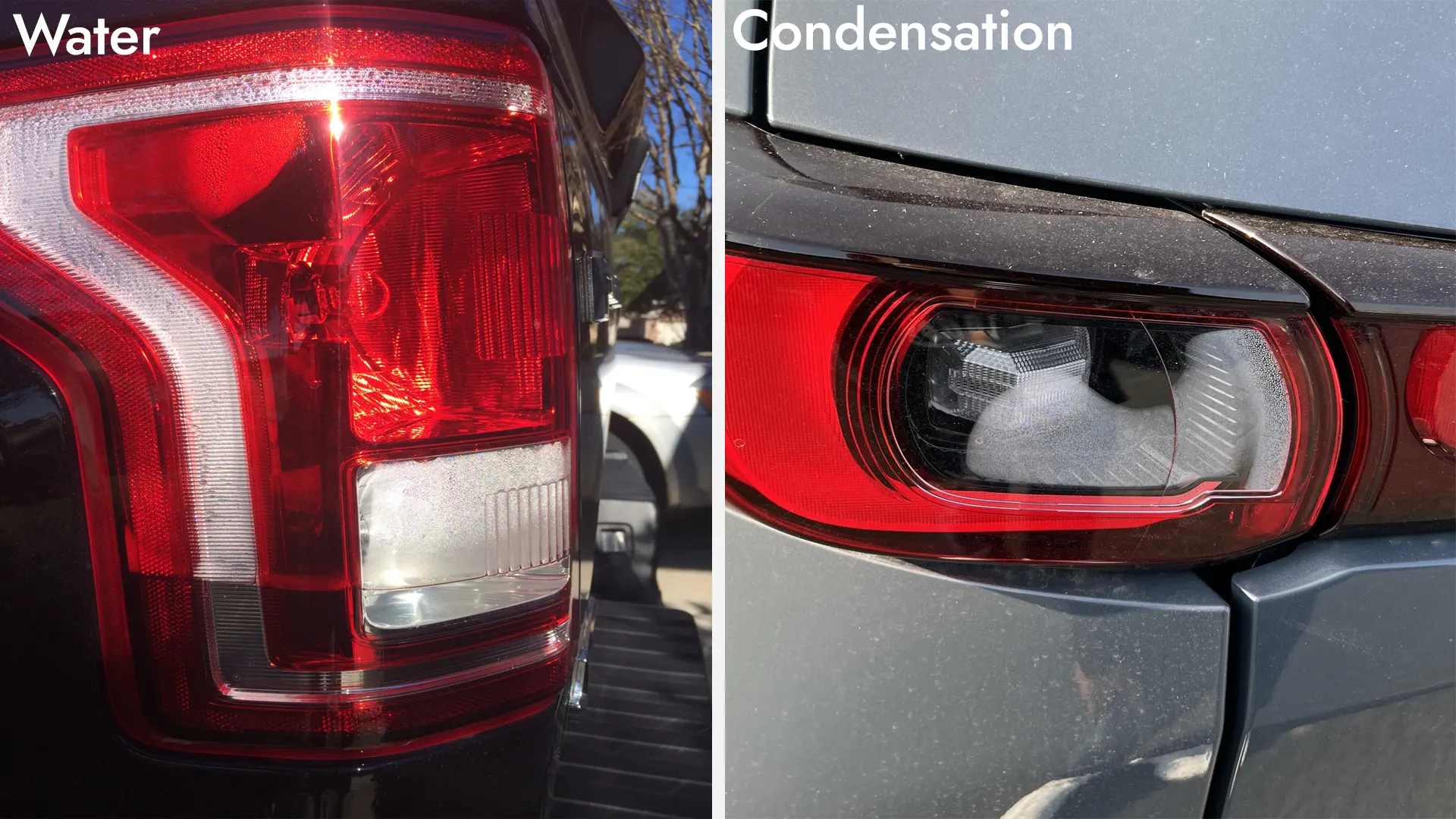

```Normaalne: kerge udu, mis kaob
Iga esituli „hingab“ ventilatsiooniavade kaudu; õhuke ja ühtlane udu pärast külma ööd või autopesu, mis tulede töötamisel mõne minutiga kaob, on füüsika, mitte rike. Ülevaatusel selle eest läbi ei kukuta ning see ei kahjusta midagi.
Defekt: püsivad veetilgad ja kogunenud vesi
Nähtavad tilgad, veejäljed või alumisse nurka kogunev vesi, mis püsib päevi, viitavad tihendi rikkele. Selline niiskus korrodeerib pistikuid ning rikub lõpuks LED-id ja juhtmoodulid — just see on paljude „üks pool lõpetas töötamise“ juhtumite taga. Dokumenteeri probleem ja tegele sellega.
10) Allalaadimised — prindi välja ja hoia kindalaekas
```ECE koodide dekooder (PDF)
Üheleheküljeline ülevaade: E-numbrid, esitulede ja tagatulede funktsioonikoodid, viitenumbrid.
Laadi allaValgustuse ülevaatuseelne kontrollnimekiri (PDF)
Kontroll-leht märgistuste, värvide, suunatule sageduse, DRL-i käitumise, reguleeringu ja kondensatsiooni jaoks.
Laadi allaEsitulede reguleerimise šabloon (PDF)
Seinale märkimise ruudustik 7,6 m ja 5 m seadistuste jaoks koos languse teisendustabeliga.
Laadi alla11) KKK — E-märgised ja ECE valgustus
```Mida tähendab E-märgis esitulel?
Kas on oluline, millise riigi E-number tulel on?
Kas HCR tähendab, et esituli on halogeen? Minu LED-esitulel on HCR.
Kas E-märgis teeb esitule minu autol legaalseks?
Mida tähendab esitule viitenumber (12.5, 25, 30)?
Kas DRL peab suunatule töötamise ajal välja lülituma?
Kas kondensatsioon esitule sees on defekt?
Kas ELERON-i esituledel on E-märgis?
