ELERON BMW G20/G21 lukturu ceļvedis: Laser-Look CSL, G80 M3 stila, Snake-Eye un LCI Look salīdzinājums – AFS, saderība un DRL krāsas
Pilns ELERON BMW G20/G21 lukturu salīdzinājums — Laser-Look CSL, G80 M3-Style, Snake-Eye Arrow-DRL un LCI pārbūve. Uzziniet, kurš variants saglabā AFS automobiļiem ar Adaptive LED, kuriem pieejams trīskrāsu DRL, kā atšķiras 5A2 vs 552 vs 5AZ saderība, kā arī OEM detaļu numurus, uzstādīšanu un lukturu regulēšanu.
Saistītie produkti
SKU: BMW-G20-05817
SKU: BMW-G20-05818
SKU: BMW-G20-05819
SKU: BMW-G20-LCI-05817
Saistītie transportlīdzekļi
BMW 3. sērijas G20/G21 (2019–2022) ir viena no platformām ar visplašākajām uzlabošanas iespējām BMW pasaulē — un ELERON piedāvā četrus izteikti atšķirīgus priekšdaļas stilus: Laser-Look CSL (augstākās klases Laserlight estētika, ko lielākā daļa automobiļu rūpnīcā nesaņēma, papildināta ar pārslēdzamu CSL DRL, ko oriģinālais Laserlight nekad nepiedāvāja), G80 M3-Style (pirms-LCI M3 raksturīgā leņķiskā gaismas signatūra), Snake-Eye Arrow-DRL (BMW jaunākā dizaina valoda, ko redzam G80/G82 LCI un jaunākajās 4., 5. un 7. sērijas automašīnās) un LCI-Style pārbūve (facelift izskats pirms-LCI automobiļiem). Šajā ceļvedī godīgi salīdzinām visus četrus variantus — tostarp svarīgāko jautājumu automobiļiem ar Adaptive LED: kas notiek ar AFS pagriežamo gaismas kūli.
Izvēle 60 sekundēs
Izvēlieties pēc BMW, kura izskatu vēlaties iegūt: vēlaties Laserlight izskatu, kāda jūsu G20 nebija rūpnīcā → Laser-Look CSL. Vēlaties pirms-LCI M3 priekšdaļu → G80 M3-Style. Vēlaties BMW jaunāko bultas formas gaismas signatūru → Snake-Eye. Vēlaties rūpnīcas facelift izskatu → LCI-Style pārbūve. Uz visiem variantiem attiecas divi stingri nosacījumi: neviens no tiem neder automobiļiem ar rūpnīcas Laserlight (5AZ) — tiem pareizais risinājums ir pārslēdzami DRL moduļi — un, ja rūpnīcas AFS pagriešanas funkcijas saglabāšana automobilim ar Adaptive LED (552) jums ir obligāta, Laser-Look CSL ir vienīgais stils, kas to saglabā.
1) Vispirms: kādi rūpnīcas lukturi ir jūsu automobilim?
No tā sākas visi turpmākie lēmumi — kurš stils derēs, kuru komplektāciju saņemsiet un vai AFS vispār ir aktuāls. Pirms-LCI G20/G21 tika piedāvāti ar vienu no trim rūpnīcas lukturu variantiem:
Standard LED (5A2)
Fiksēts Full LED gaismas kūlis, bez pagriezienu izgaismošanas un bez pagriešanas funkcijas. Visizplatītākā konfigurācija — un tā, kurai uzlabojums dod visvairāk.
Adaptive LED (552)
Gaismas kūlis pagriežas līdzi stūrei (AFS). No ārpuses tie izskatās gandrīz identiski 5A2 — zemāk aprakstītais darbības tests ļauj noteikt atšķirību.
Laserlight (5AZ)
Zilie “L” formas ieliktņi un uzraksts “BMW Laser” ir redzami arī stāvošam automobilim. Neviens no šajā ceļvedī aprakstītajiem lukturiem neder automobiļiem ar 5AZ — atšķiras savienotājs un iekšējā arhitektūra. Labā ziņa: ja jums ir Laserlight un vēlaties dzelteno CSL signatūru, jaunus lukturus vispār nav nepieciešams iegādāties — mūsu pārslēdzamie DRL moduļi G20 Laserlight nomaina tikai DRL plati, saglabājot visu pārējo rūpnīcas konfigurācijā.
5A2 vai 552 tests — divas minūtes, bez instrumentiem
- Iestatiet gaismu slēdzi pozīcijā AUTO un pagaidiet, līdz ir pietiekami tumšs, lai tuvās gaismas patiešām ieslēgtos.
- Ar iedarbinātu dzinēju lēnām brauciet uz priekšu un pagrieziet stūri.
- Gaismas kūlis seko stūres pagriezienam → Adaptive LED (552). Gaismas kūlis paliek fiksēts → Standard LED (5A2).
Vēlaties pilnīgi drošu apstiprinājumu? Atkodējiet VIN un pārbaudiet aprīkojuma kodus — pilna instrukcija ir mūsu BMW lukturu identificēšanas ceļvedī — vai nosūtiet mums savu VIN, un mēs apstiprināsim konfigurāciju.
Mainīt visus lukturus — vai saglabāt esošos un nomainīt tikai DRL?
Tie ir divi atšķirīgi produkti divām atšķirīgām vēlmēm, un piemērotāko risinājumu nosaka jūsu rūpnīcas lukturi:
- Standard LED (5A2): pareizais risinājums ir pilni lukturu komplekti — zemāk aprakstītie stili pievieno pagriezienu izgaismošanu, izteiktu projektora gaismas robežlīniju un DRL signatūru, kādas jūsu automobilim rūpnīcā nebija.
- Adaptive LED (552): iespējami abi risinājumi. Vēlaties pilnīgi citu izskatu (Laser-Look, M3, Snake-Eye)? Izvēlieties pilnus lukturus — Laser-Look saglabā AFS. Esat apmierināts ar rūpnīcas adaptīvajiem lukturiem un vēlaties tikai dzelteno CSL signatūru? Mūsu G20 Adaptive LED DRL moduļi nomaina tikai DRL plati — lukturi, AFS un visas pārējās funkcijas paliek rūpnīcas, bez kodēšanas.
- Laserlight (5AZ), pirms-LCI vai LCI: tikai DRL moduļi — pārslēdzami moduļi ir pieejami abām Laserlight paaudzēm, bet pilnie lukturi automobiļiem ar 5AZ neder.
Kā moduļi darbojas — pieci ar sviru vadāmi režīmi, juridiskie apsvērumi un uzstādīšana — ir aprakstīts mūsu CSL DRL moduļu ceļvedī.
2) Četri stili — godīgs salīdzinājums
A) Laser-Look CSL — flagmanis
Laserlight bija lukturi, ko redzējām BMW preses automobiļos — augstākās klases opcija, ko lielākā daļa īpašnieku nekad nesaņēma. Laser-Look izmanto šo pašu korpusa formu, taču pievieno ko tādu, ko rūpnīcas 5AZ nekad nepiedāvāja: pārslēdzamu CSL DRL līdz pat trim krāsām. Tas ir vienīgais stils, kurā automobiļi ar Adaptive LED saglabā rūpnīcas AFS, un vienīgais, kam pieejamas Tri-Color versijas (dzintara vai sarkanā). LED projektori, pagriezienu izgaismošana, automātiska līmeņošana, nekāda kodēšana.
B) G80 M3-Style — M raksturs
Pirms-LCI G80 M3 leņķiskā DRL signatūra — viena no atpazīstamākajām BMW priekšdaļām — tagad jūsu G20. Bi-LED projektori (~6 000 lm), pagriezienu izgaismošana, automātiska līmeņošana, viss iepriekš uzstādīts, nekas nav jāpārceļ no vecajiem lukturiem. Balts vai pārslēdzams Balts/Dzeltens.
C) Snake-Eye Arrow-DRL — jaunākā BMW dizaina valoda
Bultas formas DRL ir BMW pašreizējā gaismas signatūra — to izmanto G80/G82 LCI, kā arī jaunākās 4., 5. un 7. sērijas automašīnas. Šis variants pārnes šo dizainu uz jūsu 2019–2022 G20, vizuāli pietuvinot to jaunākajiem BMW modeļiem. Bi-LED projektori (~6 000 lm), pagriezienu izgaismošana, automātiska līmeņošana, viss iepriekš uzstādīts. Balts vai pārslēdzams Balts/Dzeltens.
D) LCI-Style — rūpnīcas facelift izskats
G20 LCI facelift dizains — plānāks korpuss, apgriezta L formas signatūra un zilie ieliktņi, ko BMW rezervē augstākās komplektācijas adaptīvā izskata lukturiem — automobiļiem, kam tādu rūpnīcā nebija. Pieejamas divas versijas, un izvēli nosaka automobilim uzstādītais bamperis: versija pirms-LCI bamperim piešķir 2019–2022 automobiļiem facelift izskatu bez virsbūves pārbūves (Balts DRL); versija LCI bamperim paredzēta pilnai pārbūvei vai rūpnīcas LCI Standard LED automobiļu uzlabošanai, ar pārslēdzamu Baltu/Dzeltenu DRL un saglabātu automātisko līmeņošanu.
| Laser-Look CSL | G80 M3-Style | Snake-Eye Arrow | LCI-Style | |
|---|---|---|---|---|
| Dizaina iedvesma | Rūpnīcas Laserlight (5AZ) | Pirms-LCI G80 M3 | LCI G80/G82, jaunākie BMW | Rūpnīcas G20 LCI facelift |
| AFS pagriešanas funkcija 552 automobiļiem | ✓ Saglabāta (atkārtoti izmanto rūpnīcas moduļus) | Aizstāta ar platu, fiksētu gaismas kūli + pagriezienu izgaismošanu | Aizstāta ar platu, fiksētu gaismas kūli + pagriezienu izgaismošanu | Aizstāta ar platu, fiksētu gaismas kūli |
| DRL varianti | Balts · Balts/Dzeltens · Tri-Color Balts/Dzeltens/Dzintara vai Balts/Dzeltens/Sarkans (5A2 automobiļiem) | Balts · Balts/Dzeltens | Balts · Balts/Dzeltens | Balts (versija pirms-LCI bamperim) · Balts/Dzeltens (versija LCI bamperim) |
| Pagriezienu izgaismošana | ✓ katrā konfigurācijā | ✓ katrā konfigurācijā | ✓ katrā konfigurācijā | — |
| Automātiskā līmeņošana | ✓ | ✓ | ✓ | Versija LCI bamperim ✓ · versija pirms-LCI bamperim: manuāla gaismas kūļa augstuma regulēšana |
| Moduļi | 552: atkārtoti izmanto rūpnīcas (5 min./pusē) · 5A2: iepriekš uzstādīti | Iepriekš uzstādīti, nekas nav jāpārceļ | Iepriekš uzstādīti, nekas nav jāpārceļ | Iepriekš uzstādīti, nekas nav jāpārceļ |
| Kodēšana | Nav nepieciešama | Nav nepieciešama | Nav nepieciešama | Nav nepieciešama |
| Der arī rūpnīcas LCI (2022+) automobiļiem | Nē | Nē | Nē | ✓ LCI Standard LED (ne LCI Adaptive) |
| Der Laserlight 5AZ automobiļiem | Nē | Nē | Nē | Nē |
Visi četri varianti der G20 Sedan un G21 Touring, no 320i līdz M340i, pirms-LCI automobiļiem ar Standard LED (5A2) un Adaptive LED (552), gan LHD, gan RHD versijām, un tiem ir 2 gadu garantija. LCI-Style ir vienīgais variants, kas der arī rūpnīcas LCI Standard LED automobiļiem — izvēlieties to pēc automobilim uzstādītā bampera, nevis izgatavošanas gada.
3) AFS jautājums — kas notiek ar pagriežamo gaismas kūli?
Šis ir jautājums, ko ikvienam Adaptive LED (552) īpašniekam vajadzētu uzdot pirms lukturu iegādes — un uz kuru pārsteidzoši reti tiek sniegta skaidra atbilde. Lūk, mūsu atbilde.
Laser-Look CSL: AFS patiešām paliek
552 automobiļiem Laser-Look konfigurācija atkārtoti izmanto jūsu rūpnīcas elektroniskos moduļus: atskrūvējiet tos no oriģinālo lukturu aizmugures un uzstādiet jaunajos korpusos — aptuveni 5 minūtes un trīs skrūves katrā pusē — un automobilis pat “nezina”, ka lukturi ir nomainīti. AFS vadības loģika, kas jau ir sapārota ar jūsu CAN-bus, darbojas tieši tā, kā to paredzējis BMW. Tas ir viens no retajiem uzlabojumiem tirgū, kur adaptīvs G20 saglabā pagriežamo gaismas kūli — bez kodēšanas, bez kļūdām un bez kompromisiem.
G80 M3-Style & Snake-Eye: godīgi par kompromisu
Abi varianti tiek piegādāti ar visu nepieciešamo iepriekš uzstādītu un neprasa detaļu pārcelšanu — uzstādīšana ir vienkāršāka, taču 552 automobiļiem fiziskā pagriešanas funkcija tiek aizstāta ar platu, fiksētu Bi-LED gaismas kūli un pagriezienu izgaismošanu, kas aktivizējas kopā ar pagrieziena rādītāju. Kļūdas netiek reģistrētas un kodēšana nav nepieciešama; kustīga gaismas kūļa vietā iegūstat platāku statisku kūli. Tas, vai šāds kompromiss jums ir piemērots, ir individuāls lēmums — mēs labāk vēlamies, lai jūs to pieņemat pirms uzstādīšanas, nevis pēc tam rakstāt atbalsta dienestam.
LCI-Style šajā ziņā darbojas tāpat kā G80 un Snake-Eye: 552 automobiļiem pagriešanas funkcija netiek saglabāta un to aizstāj plats, fiksēts gaismas kūlis. Standard LED (5A2) automobiļiem nav pagriešanas funkcijas, ko zaudēt — tādēļ jebkurš no variantiem tiem ir tīrs ieguvums, bet Laser-Look, G80 un Snake-Eye papildus pievieno arī pagriezienu izgaismošanu, kādas rūpnīcas lukturiem nebija.
4) DRL krāsas & pārslēgšana ar sviru
Katra pārslēdzamā versija tiek vadīta no rūpnīcas tālās gaismas sviras — nav vajadzīga ne lietotne, ne papildu slēdzis — un izvēlētais režīms tiek saglabāts arī pēc aizdedzes izslēgšanas un atkārtotas ieslēgšanas. Balts (~6 000K) ir ikdienas režīms, kas vizuāli atbilst rūpnīcas apgaismojumam; dzeltenais (~3 000K), dzintara un sarkanais ir papildu signatūras, ko izvēlaties atbilstošā situācijā.
Pārslēgšanas secības
- Dual Color (Balts/Dzeltens) — Laser-Look, G80 M3-Style, Snake-Eye: nomirkšķiniet ar tālo gaismu 5×, lai pārslēgtu krāsu.
- Tri-Color (Laser-Look, 5A2 automobiļiem): 5× → Balts · 6× → Dzeltens · 7× → Dzintara vai Sarkans (atkarībā no izvēlētās versijas).
- LCI-Style, versija LCI bamperim: 6× → Dzeltens · 5× → Balts. (Versijai pirms-LCI bamperim Baltais režīms ir fiksēts.)
- Vienkrāsains Balts — fiksēts, pārslēgšanas nav.
Kāpēc Tri-Color pieejams tikai Laser-Look 5A2 konfigurācijām? Pilnībā autonomā elektronika, kas ļauj izmantot trešo krāsu, ir integrēta iepriekš aprīkotajā 5A2 versijā; savukārt 552 Laser-Look automobiļi izmanto Dual versiju ar rūpnīcas moduļu atkārtotu izmantošanu, jo tieši tas ļauj saglabāt AFS.
Plašāka informācija par pārslēdzamiem Baltajiem/Dzeltenajiem DRL — juridiskajiem apsvērumiem, pārslēgšanas nozīmi un to, kā šis princips tiek izmantots OEM CS automobiļos — atrodama mūsu CSL DRL ceļvedī.
5) Saderība, izņēmumi & OEM numuri
- Der: G20 Sedan un G21 Touring, 2019–2022 (pirms-LCI), 320i / 330i / M340i un ekvivalentām versijām ar rūpnīcas Standard LED (5A2) vai Adaptive LED (552). Katrs stils pieejams gan LHD, gan RHD versijā.
- Neder: automobiļiem ar Laserlight (5AZ) — tiem ir cits savienotājs un arhitektūra. Laserlight īpašniekiem, kuri vēlas CSL signatūru, pareizais risinājums ir pārslēdzami DRL moduļi.
- LCI automobiļi (2022+): rūpnīcas LCI Standard LED īpašniekiem ir tiešs uzlabojuma variants — LCI-Style lukturi (versija LCI bamperim) pievieno adaptīvā stila zilos ieliktņus un pārslēdzamu Baltu/Dzeltenu DRL, kādu nepiedāvā neviens rūpnīcas LCI lukturis. LCI Laserlight īpašniekiem ir pieejami pārslēdzami DRL moduļi, kas izstrādāti LCI Laserlight. LCI automobiļi ar rūpnīcas adaptīvajiem lukturiem nav iekļauti pilno lukturu saderībā — nosūtiet mums VIN, un mēs ieteiksim piemērotāko risinājumu.

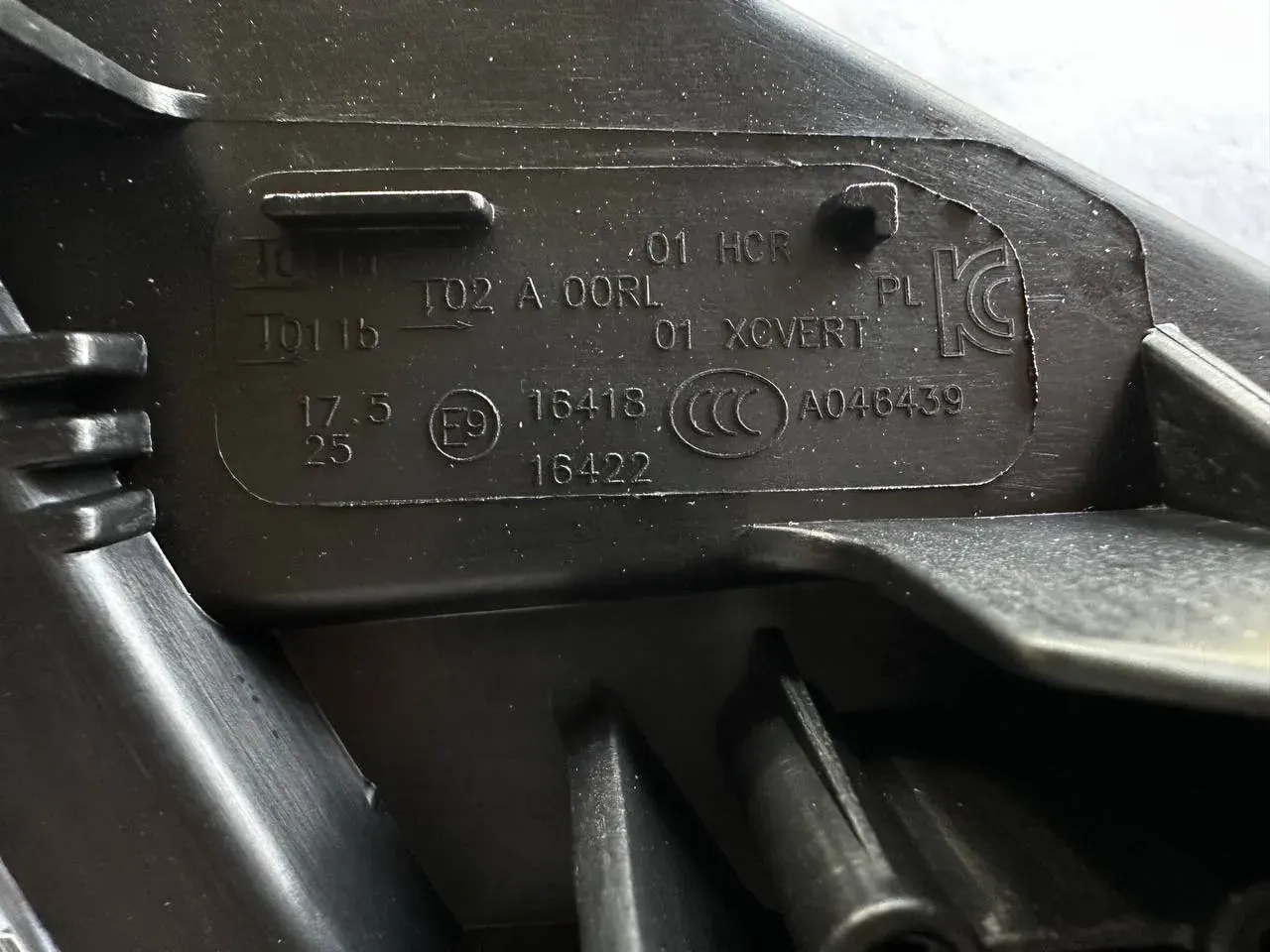

- Par marķējumiem: lukturu blokiem ir E marķējums, un Baltais DRL režīms ir ikdienas konfigurācija — plašāku informāciju par lukturu marķējumiem skatiet mūsu E marķējuma & ECE ceļvedī.
OEM detaļu numuru atbilstība (pieskarieties, lai izvērstu)
Nolasiet BMW detaļas numuru uz luktura korpusa uzlīmes un salīdziniet to ar tabulu zemāk — tas ir ātrākais veids, kā noteikt rūpnīcas lukturu variantu un līdz ar to arī jūsu automobilim nepieciešamo konfigurāciju.
| Rūpnīcas lukturis | OEM detaļu numuri |
|---|---|
| Standard LED (5A2) · 2019–2022 | 63118496149 · 63118496150 · 63118496151 · 63118496152 · 63118496153 (US L) · 63118496154 (US R) |
| Adaptive LED (552 / AHL) · 2019–2022 | 63118496155 · 63118496156 · 63118496157 · 63118496158 · 63118496159 · 63118496160 · 63118496163 · 63118496164 · 63118496165 · 63118496166 · 63118496167 · 63118496168 |
| Adaptive LED Shadow Line · LHD · 2019–2022 | L: 63115A24397 · R: 63115A24398 |
| Adaptive LED Shadow Line · RHD · 2019–2022 | L: 63115A243A1 · R: 63115A243A2 |
| Adaptive LED Shadow Line · US · 2019–2022 | L: 63115A243A3 · R: 63115A243A4 |
Sarakstā iekļauti izplatītākie numuri — atsevišķi konkrētam tirgum vai vēlākam ražošanas periodam paredzēti numuri var nebūt norādīti. Jūsu numura nav sarakstā? Nosūtiet mums VIN, un mēs pārbaudīsim.
6) Uzstādīšana & regulēšana
Nomaiņa (2–3 stundas)
- Noņemiet priekšējo bamperi — standarta procedūra G20: augšējie stiprinājumi zem motora pārsega, Torx skrūves riteņu arkās, apakšējā paneļa klipši; pirms bampera vilkšanas uz priekšu atvienojiet miglas lukturu/sensoru savienotājus.
- Atskrūvējiet rūpnīcas lukturus un atvienojiet galveno vadu kūļa savienotāju.
- Laser-Look tikai 552 automobiļiem: pārvietojiet rūpnīcas moduļus uz jaunajiem korpusiem — trīs skrūves, ~5 minūtes katrā pusē. Visām pārējām konfigurācijām šo soli izlaiž: moduļi tiek piegādāti iepriekš uzstādīti.
- Pievienojiet rūpnīcas vadu kūlim — bez adapteriem un bez vadu griešanas.
- Pārbaudiet pirms salikšanas: tuvo gaismu, tālo gaismu, DRL un krāsu pārslēgšanu, pagriezienu izgaismošanu, pagrieziena rādītājus un automātisko līmeņošanu.
- Uzstādiet bamperi atpakaļ un noregulējiet gaismas kūļa augstumu ar integrētajiem regulatoriem.
Padoms no mūsu uzstādīšanas piezīmēm: pirms bampera noņemšanas gar spārnu malām uzlīmējiet krāsotāju līmlenti un pirms savienotāju atvienošanas tos nofotografējiet.
Regulēšana: pēdējās desmit minūtes ir svarīgas
Asa projektora gaismas robežlīnija, kas noregulēta par augstu, apžilbina; par zemu — neizmanto visu lukturu potenciālu. Vienreiz pareizi noregulējiet lukturus pret sienu, izmantojot 1% principu, un gaismas kūlis būs precīzs, atbilstošs prasībām un neapžilbinošs — pilnu instrukciju skatiet mūsu lukturu regulēšanas ceļvedī. Ja pēc uzstādīšanas parādās kas neparasts — brīdinājumi, mirgošana, pārāk ātra pagrieziena rādītāju darbība — sāciet ar mūsu CANBUS & LED kļūdu ceļvedi.
7) Pabeidziet aizmuguri: G20 aizmugurējie lukturi
Pilnībā pārveidota priekšdaļa ar rūpnīcas aizmugurējiem lukturiem ir tikai puse no projekta. Pieejami trīs pieskaņoti virzieni — GTS OLED stils, CSL Laser stils un OEM+ Clear — visi plug-and-play G20 un G80. Pilnu salīdzinājumu atradīsiet mūsu īpašajā G20/G80 aizmugurējo lukturu ceļvedī.
8) BUJ — G20/G21 lukturu uzlabojumi
Man ir Adaptive LED (552) — vai pēc uzlabojuma AFS pagriežamais gaismas kūlis joprojām darbosies?
Man ir Adaptive LED, un vēlos tikai dzelteno CSL DRL — vai nepieciešami jauni lukturi?
Kuru stilu izvēlēties?
Manam automobilim ir Laserlight (5AZ). Kādas ir manas iespējas?
Vai kādam no šiem variantiem nepieciešama kodēšana?
Man ir Standard LED (5A2). Ko es reāli iegūstu?
Kā darbojas DRL krāsu pārslēgšana?
Man ir 2019–2022 pirms-LCI G20. Vai varu iegūt LCI facelift izskatu, nemainot bamperi?
Vai visi varianti der G21 Touring un M340i?
Izvēlieties sava G20 jauno priekšdaļas izskatu
Katrs lukturu pāris tiek konfigurēts tieši jūsu automobilim — pēc rūpnīcas lukturu tipa, DRL versijas un satiksmes puses — un pirms nosūtīšanas pārbaudīts uz stenda, ar 2 gadu garantiju un bezmaksas atgriešanu 14 dienu laikā. Neesat pārliecināts, vai jums ir 5A2, 552 vai 5AZ? Nosūtiet mums VIN, un mēs apstiprināsim.
