Laser-Look CSL LED esituled — BMW 3. seeria (G20/G21)
Laser-Look uuendus lülitatavate GTS/CSL päevasõidutuledega (DRL) — Kurvituled ja automaatne kõrguse reguleerimine — Standard ja Adaptive LED — 2019–2022
BMW G20 Sedaan • G21 Touring • 320i • 330i • M340i • Standard LED (5A2) • Adaptive LED (552) • Pre-LCI (enne mudeliuuendust) • 2019–2022
Laserlight oli eksklusiivne esituli, mille BMW paigaldas oma esindus- ja pressiautodele. See oli tipptasemel lisavarustus, mis muutis G20 täpselt selliseks nagu ametlikus brošüüris — ja just see on varustus, mida enamik omanikke ei tellinud või mida kasutatud autode turult on raske leida. Need Laser-Look esituled pakuvad teile ihaldatud korpuse disaini koos funktsiooniga, mida tehase lasertuled kunagi ei pakkunud: lülitatavat CSL/GTS stiilis DRL päevasõidutuld kuni kolmes erinevas värvitoonis.
See on otsene uuendus nii Standard LED (5A2) kui ka Adaptive LED (552) G20/G21 mudelitele. Täis-LED projektorid, integreeritud kurvituled (funktsioon, mille Standard LED-iga autod saavad täiesti uuena), automaatne kõrguse reguleerimine ja programmeerimisvajaduse (kodeerimise) puudumine. Saadaval kolmes DRL konfiguratsioonis — ainus otsus on see, mitut värvi soovite ning kas eelistate kasutada oma olemasolevaid tehase juhtplokke (mooduleid) või valida täielik „Plug & Play“ lahendus.
E-märgistus (ECE) — tänavalegaalne ja vastab täielikult Eesti tehnoülevaatuse (Transpordiamet) nõuetele valges DRL režiimis.
Ei ühildu tehase Laserlight (5AZ) esituledega sõidukitega.
Samm 1 — Standard LED või Adaptive LED?
Kontrollige oma sõiduki varustusastme (VO) koodi või jälgige esitulede käitumist: adaptiivsed esituled pööravad öösel valgusvihku sünkroonis rooli keeramisega.
Standard LED (5A2)
Staatilised LED esituled. Valgusvihk ei pööra koos rooliga.
Adaptive LED (552)
Dünaamilised AFS esituled, mis pööravad koos rooliga.
Ei ole kindel, milline süsteem teil on?
Saatke meile oma VIN-kood ja me kinnitame ühilduvuse mõne minutiga. Võtke meiega ühendust siin →
Samm 2 — Valige oma DRL konfiguratsioon
Kõik kolm varianti pakuvad identset Laser-Look korpuse disaini. Erinevus seisneb DRL värvide arvus, moodulite integratsioonis ja AFS-i toes.
Valge
Puhas OEM välimus.
Fikseeritud valge Laser-Look. Kasutatakse teie tehase mooduleid (5 min poole kohta). Säilitab AFS-i funktsionaalsuse.
Valge + Kollane
Klassikaline CSL signatuur.
Lülitatav valge/kollane. Kasutatakse teie tehase mooduleid (5 min poole kohta). Säilitab AFS-i funktsionaalsuse.
Valge + Kollane + Oranž
Täielik Plug & Play.
Kolm DRL värvi. Moodulid on tehases eelpaigaldatud — komponente ei ole vaja ümber tõsta.
| Valge | Valge + Kollane | Valge + Kollane + Oranž | |
|---|---|---|---|
| Korpuse disain | Laser-Look — kõikidel versioonidel identne | ||
| DRL värvid | Ainult valge (fikseeritud) | Valge ja Kollane (lülitatav) | Valge, Kollane ja Oranž (lülitatav) |
| Juhtmoodulid (Plokid) | Tehase moodulite ümbertõstmine 5 min poole kohta — auto elektroonika ei registreeri muutust | Tehase moodulite ümbertõstmine 5 min poole kohta — auto elektroonika ei registreeri muutust | Eelpaigaldatud — ei vaja moodulite ümbertõstmist |
| AFS pöörduv valgusvihk Ainult Adaptive LED (552) mudelitele | ✓ Säilib | ✓ Säilib | — Fikseeritud lainurkne valgusvihk |
| Kurvituled | ✓ Sisaldub 5A2 mudelid saavad selle funktsiooni lisana | ✓ Sisaldub 5A2 mudelid saavad selle funktsiooni lisana | ✓ Sisaldub 5A2 mudelid saavad selle funktsiooni lisana |
| E-märgistus (ECE) | ✓ | ✓ | ✓ |
| Kodeerimine vajalik | Ei | Ei | Ei |
| Ideaalne valik | Laser-Look uuendus säilitades AFS-i. Puristi valik. | Laser-Look + CSL kollane + säilinud AFS. Meie enimmüüdud. | Kiireim paigaldus — ilma moodulite ümbertõstmiseta. 3 värvi. |
Kõik kolm versiooni sisaldavad: automaatset kõrguse reguleerimist · kurvitulesid · 2-aastast garantiid
Miks tasub tehase juhtplokke (mooduleid) taaskasutada?
Teie originaalesitulede moodulid on juba auto pardaarvutiga sünkroniseeritud. Võttes vaid 5 minutit, et need tehase esitulede tagant lahti kruvida ja uute korpuste külge paigaldada, ei tuvasta teie BMW elektroonika esitulede vahetust. Kodeerimist ei ole vaja, armatuurlauale ei ilmu veateateid ning — Adaptive LED (552) sõidukite puhul — säilib teie AFS dünaamiline roolimisloogika täiuslikult. Vaja on keerata kolm kruvi poole kohta, kasutades lihtsaid käsitööriistu.
Valge+Kollane+Oranž versioon on tehniliselt erinev: see tarnitakse integreeritud moodulitega, mis emuleerivad tehase CAN-bus signaale, mistõttu ei ole vaja komponente ümber tõsta. Kompromissiks on see, et AFS valgusvihu pööramise funktsioon ei säili — selle asemel saate fikseeritud lainurkse valgusvihu koos staatiliste kurvituledega. Kui soovite moodulite ümbertõstmise protseduuri vältida, on see versioon mõeldud just teile.
DRL värvide lülitamine
Vahetage DRL värve intuitiivselt, kasutades kaugtulede kangi. Esituli jätab teie valiku meelde ka pärast süüte väljalülitamist.
-
Valge + Kollane:
Vilgutage kaugtulesid 5 korda, et lülituda valge ja kollase värvi vahel. -
Valge + Kollane + Oranž:

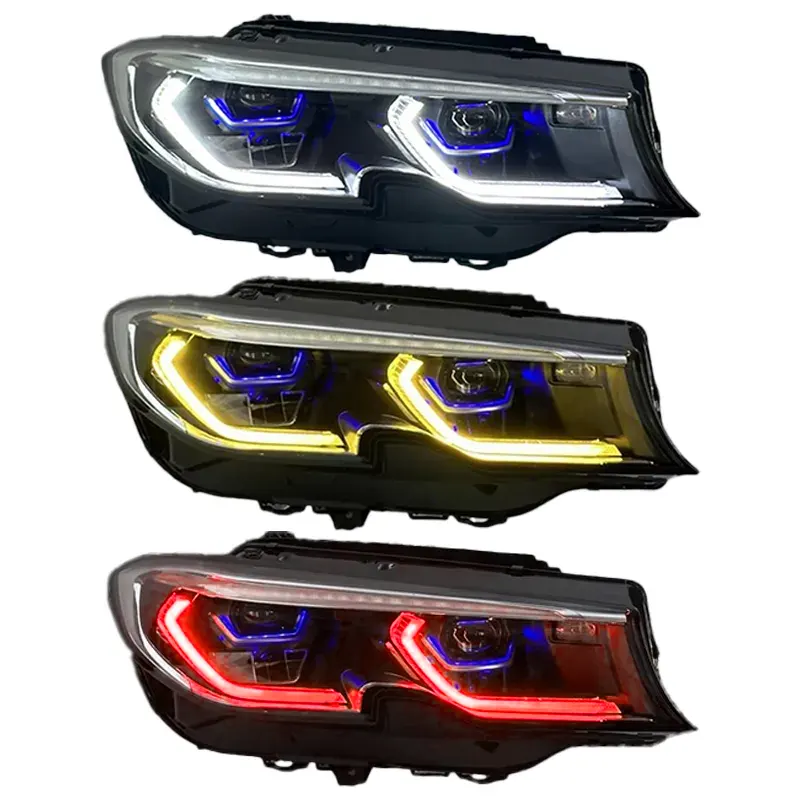

5× → Valge · 6× → Kollane · 7× → Oranž
Valge DRL on ECE-sertifikaadiga tänavalegaalne režiim. Kollane ja Oranž on mõeldud isiklikuks otstarbeks (näiteks autonäitustel või kinnistel ringradadel) — avalikel teedel liigeldes ja tehnoülevaatusel peab olema aktiivne valge režiim.
Loodud kompromissituks töökindluseks
Laser-Look uuendus — Standard ja Adaptive LED — Null kodeerimist
See on seesama Laser-Look korpus, mis oli tehasest saadaval vaid eksklusiivse 5AZ lisavarustusena — nüüd saadaval otsepaigaldusega nii Standard LED (5A2) kui ka Adaptive LED (552) G20/G21 mudelitele. Kõik kolm DRL konfiguratsiooni on „Plug & Play“ süsteemid ega vaja programmeerimist.
Kurvituled igal versioonil
Kõik kolm DRL konfiguratsiooni sisaldavad staatilist sisemist LED-elementi, mis aktiveerub koos suunatulega, valgustades manööverdamisel kurvi sisemust. Kui teie autol on Standard LED (5A2) esituled, on see funktsionaalne uuendus, mida teil tehaseseades polnud.
Täis-LED projektorid koos automaatse kõrguse reguleerimisega
Täis-LED projektorid pakuvad teravat valguse ja varju piiri ning laia, ühtlast valgusvihku. Integreeritud automaatne kõrguse reguleerimise mootor kohandab valgusvihu kõrgust vastavalt sõiduki koormusele, toimides identselt tehasesüsteemile.
E-märgistus (ECE)
Iga esituli on saanud ECE sertifikaadi, mis katab kogu komplekti. Need on avalikel teedel kasutamiseks täielikult legaalsed valges DRL režiimis, tagades probleemivaba läbimise Eesti Transpordiameti tehnoülevaatusel.
Suletud ja tihendatud konstruktsioon
Vastupidavad ABS korpused koos PMMA läätsedega, mis on niiskuse eest hermeetiliselt suletud igas ühenduskohas. Enne teele panemist läbib iga paar range testimise katsestendis.
2-aastane garantii
Täielik kaheaastane garantiikate, mis kehtib alates kauba kättesaamise kuupäevast.
Paigaldamine
Vajalik on esistange eemaldamine — see on G20 platvormi puhul standardprotseduur. Juhtmeid ei modifitseerita ning ühtegi versiooni pole vaja kodeerida. Arvestage paigaldamiseks ligikaudu 2–3 tundi.
- Eemaldage esistange, et pääseda ligi esitulede kinnituspoltidele.
- Keerake tehase esituled lahti ja ühendage lahti peamine juhtmepistik.
- Ainult Valge / Valge+Kollane versioonid: Keerake elektroonikamoodulid tehase esitulede tagant lahti ja kinnitage need uute esitulede külge (~5 minutit poole kohta). Jätke see samm vahele, kui valisite kolmevärvilise versiooni — moodulid on integreeritud.
- Ühendage uus esituli auto originaaljuhtmestikuga.
- Testige süsteemi enne lõplikku kokkupanekut — kontrollige lähitulesid, kaugtulesid, DRL värve, kurvitulesid, suunatulesid ja DRL värvi lülitamise mehhanismi.
- Paigaldage stange tagasi ning reguleerige esitulede kõrgus, kasutades tuledesse integreeritud reguleerimiskruvisid.
Korduma Kippuvad Küsimused (KKK)
Jah. G20 Sedaan ja G21 Touring mudelitel on identsed esitulede kinnituspunktid ja pistikud.
Korpuse disain järgib täpselt Laser-Look stiili, mis tehasest oli eksklusiivne vaid 5AZ lisavarustusele. Sisemine optika põhineb aga võimsatel täis-LED projektoritel, mitte BMW laseri ja LED hübriidmoodulil. See tähendab, et te saate sama agressiivse visuaalse välimuse koos lisahüvega: lülitatavad CSL/GTS DRL värvid, mida originaalne 5AZ süsteem kunagi ei pakkunud.
Kindlasti. See on kõige otsesem tee Standard LED (5A2) või Adaptive LED (552) esituledelt soovitud Laser-Look disainini — täielik Plug & Play, ilma kodeerimiseta ja ilma kallite tehase lasermoodulite või juhtmestiku ümberehitamiseta. Lisaks, kui teie autol olid Standard LED-id, saate lisafunktsioonina kurvituled.
Jah. Kõik kolm versiooni sisaldavad staatilist sisemist LED-elementi, mis aktiveerub koos suunatulega. Standard LED-iga sõidukid saavad selle tehnoloogia täiesti uue funktsioonina.
Valge ja Valge+Kollane versioonide puhul — jah. Kasutades teie originaalmooduleid, säilib tehase AFS dünaamiline roolimisloogika täielikult. Kolmevärviline versioon ei toeta AFS pöörduvat valgusvihku; selle asemel pakub see staatilist lainurkset valgustust koos kurvituledega.
Valge+Kollane+Oranž. Selle moodulid on tehases integreeritud ja emuleerivad CAN-bus signaale — midagi pole vaja lahti kruvida ega ümber tõsta. Kui teil on aga Adaptive LED (552) ja soovite säilitada AFS dünaamilist valgustust, on Valge+Kollane versioon parem valik — moodulite vahetus võtab aega vaid 5 minutit ühe poole kohta ja säilitab kõik dünaamilised funktsioonid.
Ei. Tehase lasertuledega sõidukid kasutavad erinevat juhtmestikku ja pistikut, mis ei ühildu nende esituledega.
Jah, kui tunnete end kindlalt G20 esistange eemaldamisel. Selleks on vaja vaid standardseid käsitööriistu, paigaldus võtab umbes 2–3 tundi ning autotõstuk ei ole kohustuslik.
Tehnilised andmed
| Valgusallikas | Täis-LED projektorid (Lähituled + Kaugtuled) |
|---|---|
| Korpuse disain | Laser-Look (5AZ-stiilis korpuse kuju) |
| DRL disain | CSL/GTS-stiilis lasergraveeritud valgusjuht |
| DRL värvid | Valge (~6 000K) / Kollane (~3 000K) / Oranž (sõltuvalt versioonist) |
| Kurvituled | Staatiline sisemine LED, aktiveerub suunatulega (kõikidel versioonidel) |
| Automaatne kõrguse reguleerimine | Integreeritud kõrguse reguleerimise mootor (kõikidel versioonidel) |
| Tööpinge | 12V DC |
| Korpuse materjal | ABS plast + PMMA läätsed |
| Sertifitseerimine | E-märgistus (ECE) |
| Ühilduvus | G20 Sedaan · G21 Touring · Standard LED (5A2) & Adaptive LED (552) · Pre-LCI · 2019–2022 |
| Ei ühildu | Tehase Laserlight (5AZ) varustusega |
| Müüakse | Paarina (Vasak + Parem esituli) |
| Garantii | 2 aastat |
OEM ristviitenumbrid
| Standard LED (5A2) 2019–2022 | EU Vasak: 63118496149 / 63118496151 EU Parem: 63118496150 / 63118496152 US Vasak: 63118496153 US Parem: 63118496154 |
|---|---|
| Adaptive LED AHL (S5A4A) 2019–2022 | EU Vasak: 63118496155 / 63118496157 EU Parem: 63118496156 / 63118496158 US Vasak: 63118496159 US Parem: 63118496160 |
| Adaptive LED Shadow Line LHD (Vasakpoolne rool) · 2019–2022 | Vasak: 63115A24397 Parem: 63115A24398 |
| Adaptive LED Shadow Line RHD (Parempoolne rool) · 2019–2022 | Vasak: 63115A243A1 Parem: 63115A243A2 |
| Adaptive LED Shadow Line US turg · 2019–2022 | Vasak: 63115A243A3 Parem: 63115A243A4 |
See nimekiri sisaldab levinumaid OEM varuosa numbreid. Mõned turuspetsiifilised või hilisema tootmise varuosa numbrid ei pruugi olla loetletud. Kui teie varuosa numbrit ei ole nimekirjas, saatke meile oma VIN-kood ja me kinnitame ühilduvuse.
