BMW F30/F31 lukturu modernizācijas ceļvedis (2012–2018): Halogen & Xenon uz Full LED — LCI izskats, Arrow DRL un dzeltenu, dzintara & sarkanu DRL opcijas
Blāvi halogēni, novecojoši Xenon lukturi vai rūpnīcas LCI LED, kam vēlaties piešķirt krāsu — pilns F30/F31 lukturu ceļvedis. Nosakiet rūpnīcas lukturu tipu, salīdziniet CSL Icon-Style (LCI izskats) un Arrow-Style (G82 signatūra), apskatiet dzeltenu, dzintara un sarkanu DRL opcijas, izmaiņas braukšanā naktī un to, kas notiek ar līmeņošanu un AFS.
Saistītie produkti
Saistītie transportlīdzekļi
F30 3. sērija ir viena no visbiežāk sastopamajām BMW uz Eiropas ceļiem — un lielākā daļa šo automobiļu no rūpnīcas izbrauca ar halogēnajiem lukturiem, kas jau 2012. gadā bija pieticīgi, bet pēc vairāk nekā desmit gadiem ir patiešām vāji. Automobiļi ar Xenon tiek galā labāk, līdz sāk bojāties to corona gredzeni un balasti; LCI automobiļi saņēma labus LED lukturus, taču ne DRL krāsas, ko šobrīd vēlas daudzi īpašnieki. Šis ceļvedis aptver visu 2012–2018. gada F30 Sedan vai F31 Touring lukturu tēmu: kā noteikt, kādi rūpnīcas lukturi jums ir, abus Full LED stilus, kas aizstāj Halogen un Xenon (LCI “Icon” izskatu un aktuālo BMW bultas signatūru), dzeltenu, dzintara un sarkanu DRL opcijas, to, kas mainās naktī, kas notiek ar līmeņošanu un adaptīvajām funkcijām, kā arī moduļu risinājumu īpašniekiem, kuriem jau ir rūpnīcas LCI LED.
Versija 60 sekundēs
F30 ir trīs rūpnīcas lukturu tipi: Halogen (pre-LCI un LCI), Xenon, tostarp adaptīvais AFS (tikai pre-LCI — LCI nekad nebija Xenon), un LCI Icon LED (2016–2018). Automobiļiem ar Halogen un Xenon der abi Full LED stili: CSL Icon-Style (LCI izskats ar White, White/Yellow, White/Yellow/Amber vai White/Yellow/Red DRL) vai Arrow-Style (G82 M4 / aktuālā BMW signatūra, White vai White/Yellow). LCI Icon LED automobiļiem der Arrow-Style — vai arī var saglabāt rūpnīcas lukturus un pievienot pārslēdzamus White/Yellow DRL moduļus. Viss ir plug-and-play bez kodēšanas; Xenon automobiļi saglabā automātisko līmeņošanu, bet Halogen automobiļiem gaismas kūļa augstums tiek noregulēts vienu reizi uzstādīšanas laikā.
1) Kāpēc F30 īpašnieki maina lukturus — Halogen, novecojošs Xenon un atšķirība no LCI
Halogen: F30 vājākais komponents
F30 bāzes lukturis ir halogēnais reflektora tipa bloks, kas nekad nav bijis īpaši jaudīgs, un vairāk nekā desmit gadu laikā klājošais matējums un reflektoru novecošana to ir padarījusi vēl vājāku. Rezultāts ir īss, dzeltenīgs gaismas kūlis, kas braukšanu pa tumšiem ceļiem un ziemas ikdienas maršrutus padara nogurdinošus — ja jūsu meklēšana sākās ar “F30 headlights too dim”, runa ir tieši par šo problēmu. Jaudīgākas spuldzes neatrisina nolietotas optikas problēmu; bi-LED projektors visu sistēmu aizstāj ar platu, baltu gaismas kūli un asu gaismas robežu.
Xenon: labs, līdz sākas novecošana
Pre-LCI F30 ar Xenon, kamēr viss ir darba kārtībā, izgaismo ceļu labi. Novecošanas scenārijs ir zināms: LED moduļi, kas baro corona gredzenus, mitrā luktura korpusā kļūst vājāki — viens gredzens sāk blāvēt vai dzeltēt ātrāk par otru — pēc tam rindā nonāk balasti un aizdedzes bloki, bet kondensācija (šai platformai labi dokumentēta, arī rūpnīcas blokos) visu procesu paātrina. Tā kā BMW gredzenus atsevišķi nepārdod, oficiāls remonts nozīmē pilnu lukturu nomaiņu par dīlera cenām.
Atšķirība no LCI
2015. gada facelift F30 piešķīra leņķaino “Icon” LED signatūru, kas blakus stāvošu pre-LCI automobili uzreiz padara vizuāli vecāku. Rūpnīcas LCI LED blokus pre-LCI automobilim nevar vienkārši pieskrūvēt bez instalācijas pārbūves un kodēšanas — tieši šo plaisu aizpilda CSL Icon-Style: LCI izskats, kas izveidots jūsu jau esošajai Halogen vai Xenon instalācijai.
Signatūra, ko rūpnīca nekad nepiedāvāja
Pārslēdzamas DRL krāsas — CSL dzeltenā, track-day dzintara vai sarkanā — izvēlamas ar tālās gaismas sviru un pārslēdzamas dažu sekunžu laikā. Vienam no biežāk sastopamajiem BMW stāvvietā tieši tas atšķir jūsu automobili no pārējiem pieciem tajā pašā rindā.
2) Vispirms: kādi rūpnīcas lukturi jums ir?
Katra šo lukturu versija ir paredzēta konkrētai rūpnīcas instalācijai, tāpēc no šīs izvēles ir atkarīgs viss pārējais. Ir trīs tipi un viens noderīgs fakts: F30 LCI nekad nebija Xenon — 2016–2018. gada automobilim ir Halogen vai LED.
Halogen · 2012–2018
Reflektora optika, maināmas spuldzes, manuāls gaismas kūļa augstuma regulators uz paneļa. Pre-LCI un LCI.
Xenon (522) vai Adaptive Xenon (522 + 524) · 2012–2015
Projektora lēca, LED corona gredzeni, automātiskā līmeņošana. AFS automobiļiem gaismas kūlis griežas līdz ar stūri — pārbaudiet ar lukturiem AUTO režīmā.
LCI Icon LED (5A2 / 552) · 2016–2018
Leņķains DRL gredzens no LED segmentiem. CSL Icon-Style šiem lukturiem neder — 6. sadaļā aprakstīti divi jūsu varianti.
Neattiecas uz F34 Gran Turismo — tam ir cita luktura korpusa forma, un neviens no abiem stiliem neder. Vēlaties izmantot opciju kodus vai divu minūšu AFS testu? Skatiet mūsu BMW lukturu identifikācijas ceļvedi, vai atsūtiet mums savu VIN.
Kurš variants ir manējais? Izvēlieties savu situāciju
Pieci gadījumi aptver gandrīz visus F30 un F31.
Man ir Halogen, un galvenokārt vēlos labāk redzēt naktī
Man ir Halogen vai Xenon, un vēlos LCI izskatu
Man ir Xenon, un viena puse sāk bojāties
Vēlos dzeltenus, dzintara vai sarkanus DRL
Man jau ir LCI Icon LED lukturi
3) Abu stilu salīdzinājums

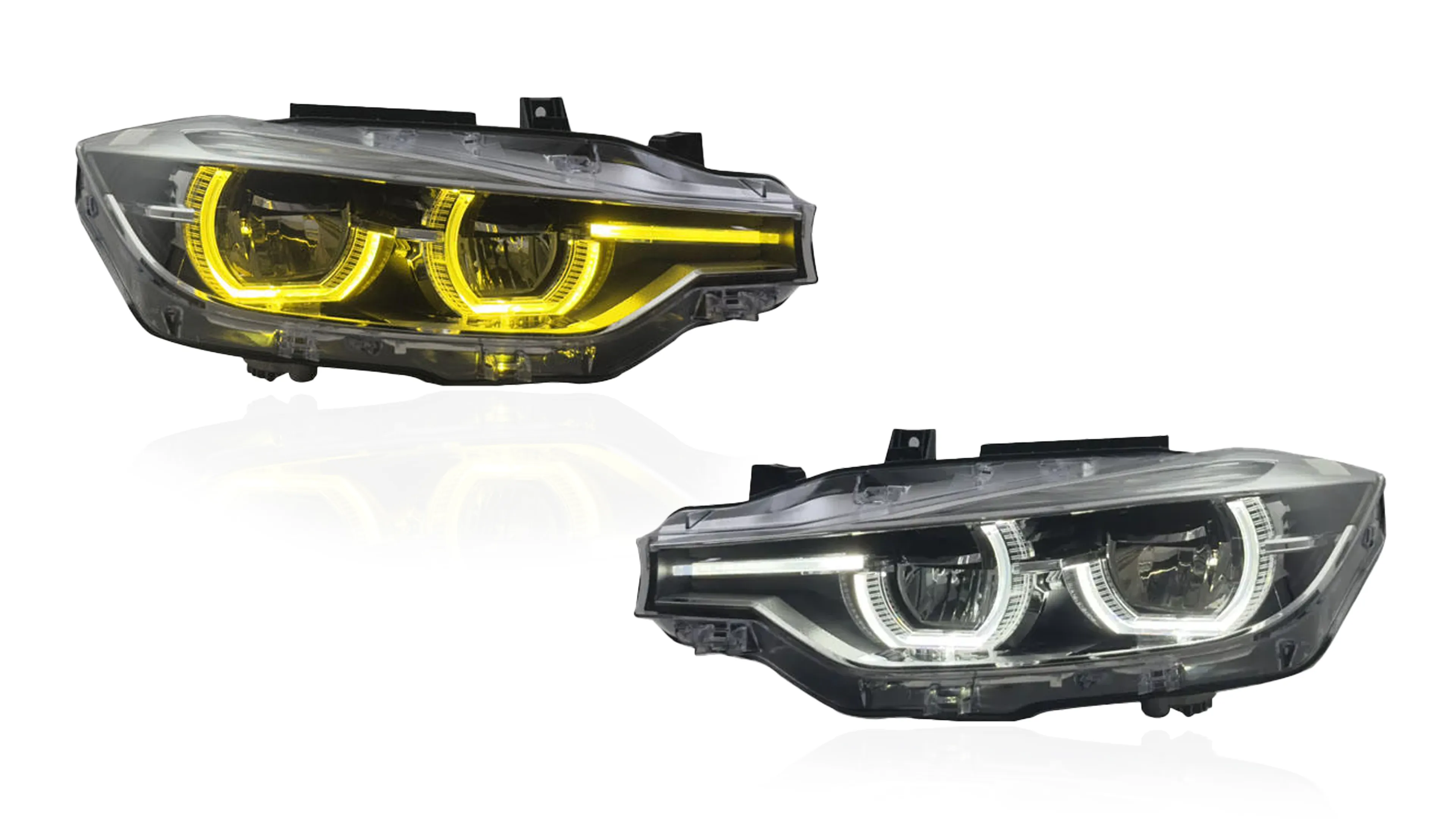

A) CSL Icon-Style (CSL/GTS stils) — LCI izskats
Facelift leņķainā “Icon” signatūra uz pre-LCI automobiļa ar CSL niansi: līdz pat trim pārslēdzamām DRL krāsām. Bi-LED projektors (~6,000 lm), visi balasti un draiveri jau uzstādīti, izveidots Halogen vai Xenon instalācijai. Tas ir visvairāk atsauksmju saņēmušais F30 lukturis mūsu klāstā (iepriekš piedāvāts kā GTS/CSL stils) un variants, ko Halogen īpašnieki izvēlas visbiežāk.
Der: Halogen (2012–2018), Xenon, tostarp AFS (2012–2015). Neder LCI LED un F34.

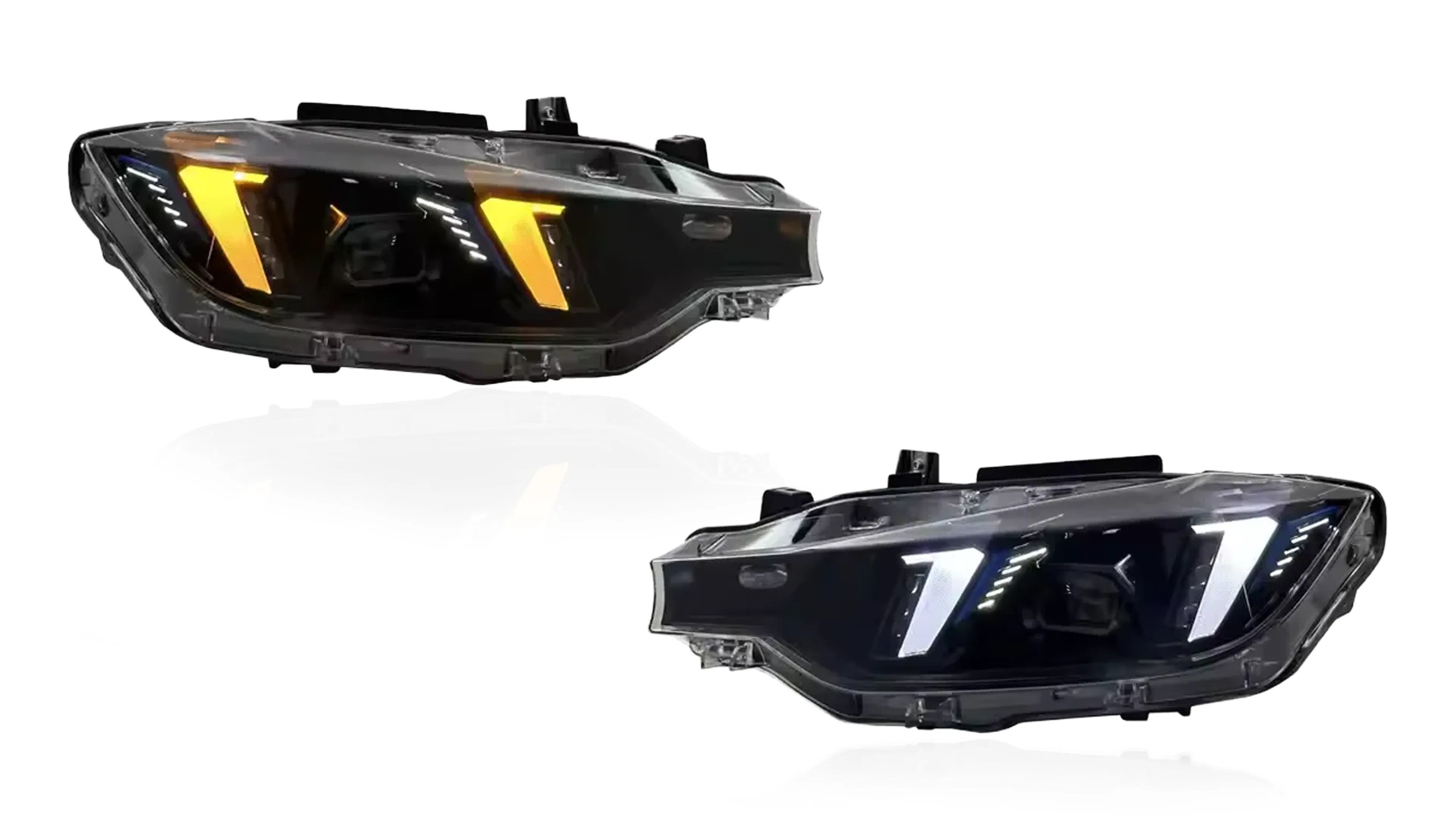

B) Arrow-Style — aktuālā BMW signatūra
Leņķainais bultas formas DRL, kas raksturīgs G82 M4 un 2024+ modeļu klāstam, pielāgots F30 virsbūves līnijām. Bi-LED projektori, iepriekš uzstādīta elektronika, White vai pārslēdzams White/Yellow DRL — un vienīgais stils, kas tiek piedāvāts arī versijā automobiļiem ar rūpnīcas LCI Icon LED, kā arī Halogen un Xenon. Citur tiek tirgots kā “Snake Eye”; tā ir tā pati 2024+ signatūra.
Der: Halogen (2012–2018), Xenon, tostarp AFS (2012–2015), LCI Icon LED (2016–2018). Neder F34.
| CSL Icon-Style | Arrow-Style | |
|---|---|---|
| Dizaina atsauce | F30 LCI “Icon” signatūra | G82 M4 / 2024+ BMW bulta |
| Der Halogen | ✓ pre-LCI & LCI | ✓ pre-LCI & LCI |
| Der Xenon / AFS | ✓ | ✓ |
| Der LCI Icon LED | — (izmantojiet DRL moduļus vai Arrow-Style) | ✓ |
| DRL opcijas | White · W/Yellow · W/Yellow/Amber · W/Yellow/Red | White · W/Yellow |
| Projektors | Bi-LED, ~6,000 lm | Bi-LED, augsta jauda |
| Kodēšana | Nav | Nav |
| Garantija | 2 gadi | 2 gadi |
Abi: F30 Sedan un F31 Touring, LHD un RHD, tiek piegādāti pilnā komplektācijā bez nepieciešamības pārnest detaļas no vecajiem lukturiem, hermētiski korpusi.
4) Kas mainās naktī — un kas notiek ar līmeņošanu un AFS
No Halogen: lielākais uzlabojums šai platformai
Viens bi-LED modulis nodrošina tuvās un tālās gaismas funkciju caur projektoru ar asu gaismas robežu — plats, vienmērīgs, balts gaismas lauks īsās, dzeltenās Halogen zonas vietā. Atšķirība ir vislielākā tieši tur, kur tā nepieciešama: uz neapgaismotiem ceļiem, lietū un gada tumšajā pusē. Halogen automobiļiem gaismas kūļa augstums tiek noregulēts vienu reizi, mehāniski, uzstādīšanas laikā — salona regulators jaunās lampas vairs nevada, jo rūpnīcas Halogen automobilim nav līmeņošanas sistēmas, ar kuru LED varētu sazināties. Noregulējiet to pareizi ar sienas metodi, un iestatījums paliks nemainīgs.
No Xenon: pilna jauda uzreiz un vairs nekādu balastu
Pilna jauda uzreiz pēc ieslēgšanas — bez Xenon uzsilšanas — ar asāku gaismas robežu, un visi nolietojamie elementi (balasti, aizdedzes bloki, corona gredzenu moduļi) tiek izņemti no vienādojuma vienlaikus. Runājot par spilgtumu, svarīgi godīgi saprast, ar ko salīdzināt: Xenon deglis gadu gaitā pakāpeniski zaudē jaudu, tāpēc lielākajai daļai 2012–2015. gada automobiļu ~6,000 lm bi-LED ir skaidrs solis uz priekšu; salīdzinot ar svaigu degli, sagaidiet līdzīgu darbības rādiusu ar asāku robežu. Automātiskā līmeņošana tiek saglabāta: automobiļa virsbūves augstuma signāls joprojām regulē gaismas kūli atbilstoši slodzei, bez līmeņošanas kļūdām. AFS automobiļiem fiziska pagriešanās tiek aizstāta ar fiksētu, platu bi-LED gaismas kūli — bez kodēšanas, bez kļūdām, bet arī bez kustīga gaismas kūļa. Ja pagrieziens līkumos jums ir absolūti nepieciešams, šo robežu labāk skaidri pateikt šeit, nevis vēlāk atbalsta e-pastā.
Abi stili ir konfigurēti F30 aukstajām un siltajām spuldžu pārbaudēm, tāpēc nav mirgošanas ieslēgšanas brīdī un nav brīdinājumu instrumentu panelī ne ar Halogen, ne Xenon instalāciju — skatiet CANBUS ceļvedi, lai uzzinātu, kā šīs pārbaudes darbojas.
5) DRL krāsas: dzeltena, dzintara, sarkana — un kā darbojas pārslēgšana
Katra pārslēdzamā versija tiek vadīta ar rūpnīcas tālās gaismas sviru un atceras izvēlēto režīmu arī pēc aizdedzes cikla. Baltais ir ikdienas režīms; krāsas ir signatūra, ko izvēlaties atbilstošā situācijā — pārslēdzamu DRL darbības loģika ir izskaidrota mūsu CSL DRL ceļvedī.
CSL Icon-Style — pārslēgšana
- White / Yellow: pamirkšķiniet 6×, lai ieslēgtu dzelteno, 5×, lai atgrieztos baltajā režīmā.
- White / Yellow / Amber un White / Yellow / Red: 5× balts → dzeltens, 6× dzeltens → dzintara vai sarkans, 7× atpakaļ uz balto.
- White vienkrāsas versija: fiksēta.
Arrow-Style — pārslēgšana
- White / Yellow: pamirkšķiniet 5×, lai pārslēgtu režīmu.
- White vienkrāsas versija: fiksēta.
Sarkanie DRL ir jaunākais virziens DRL pasaulē un piesaista visvairāk uzmanības — sarkano un dzintara krāsu uztveriet kā šovu un pasākumu signatūru, ikdienas braukšanai izmantojiet balto un lietojiet tos paredzētajā veidā atbilstoši vietējām prasībām.
6) Jau ir LCI Icon LED? Divi varianti
Saglabājiet rūpnīcas lukturus — pievienojiet DRL moduļus
Jūsu LCI Icon LED jau ir labs lukturis. Pārslēdzamie White/Yellow DRL moduļi nomaina tikai DRL segmentus — seši moduļi (Icon gredzens sastāv no trim segmentiem katrā pusē), radiatori jau uzstādīti, nav nepieciešama kodēšana, pilnībā atgriezeniska modifikācija — un pievieno piecus ar sviru vadāmus režīmus: manuāla pārslēgšana (3×), automātiskais režīms, kas seko tuvās gaismas ieslēgšanai (5×), strobe (7×), breathing (11×), reset (9×). Baltā krāsa ir pielāgota rūpnīcas krāsu temperatūrai. Der arī F80 M3 identiskajam lukturim.
Nomainiet tos — Arrow-Style, LCI LED versija
Ja vēlaties mainīt dizainu, nevis tikai krāsu: Arrow-Style ir pieejams īpašā versijā rūpnīcas LCI LED instalācijai, piešķirot aktuālo BMW bultas signatūru — un pārslēdzamu White/Yellow — bez nepieciešamības pārlikt detaļas un bez kodēšanas. CSL Icon-Style LCI LED automobiļiem netiek piedāvāts: Icon izskats jums jau ir; moduļi ir veids, kā tam pievienot krāsu.
7) Saderība & OEM numuri
| Jūsu automobilis | CSL Icon-Style | Arrow-Style | DRL moduļi |
|---|---|---|---|
| Halogen, pre-LCI 2012–2015 | Halogen versija | Halogen versija | — |
| Halogen, LCI 2016–2018 | Halogen versija | Halogen versija | — |
| Xenon (522), pre-LCI | Xenon versija | Xenon versija | — |
| Adaptive Xenon (522 + 524), pre-LCI | Xenon versija | Xenon versija | — |
| LCI Icon LED 2016–2018 (F30/F31/F35/F80) | — | LED versija | ✓ sešu daļu komplekts |
| F34 Gran Turismo | — | — | — |
Abi lukturu stili: F30 Sedan un F31 Touring, LHD un RHD, visi dzinēji no 316i līdz 340i. AFS automobiļiem jāpasūta Xenon versija — elektronika adaptīvo instalāciju apstrādā bez papildu risinājumiem. Homologācijas marķējumi ir iestrādāti lēcā (baltais DRL režīms ir ikdienas konfigurācija) — to nolasīšana izskaidrota mūsu E-mark & ECE ceļvedī.
OEM detaļu numuru tabula (noklikšķiniet, lai izvērstu)

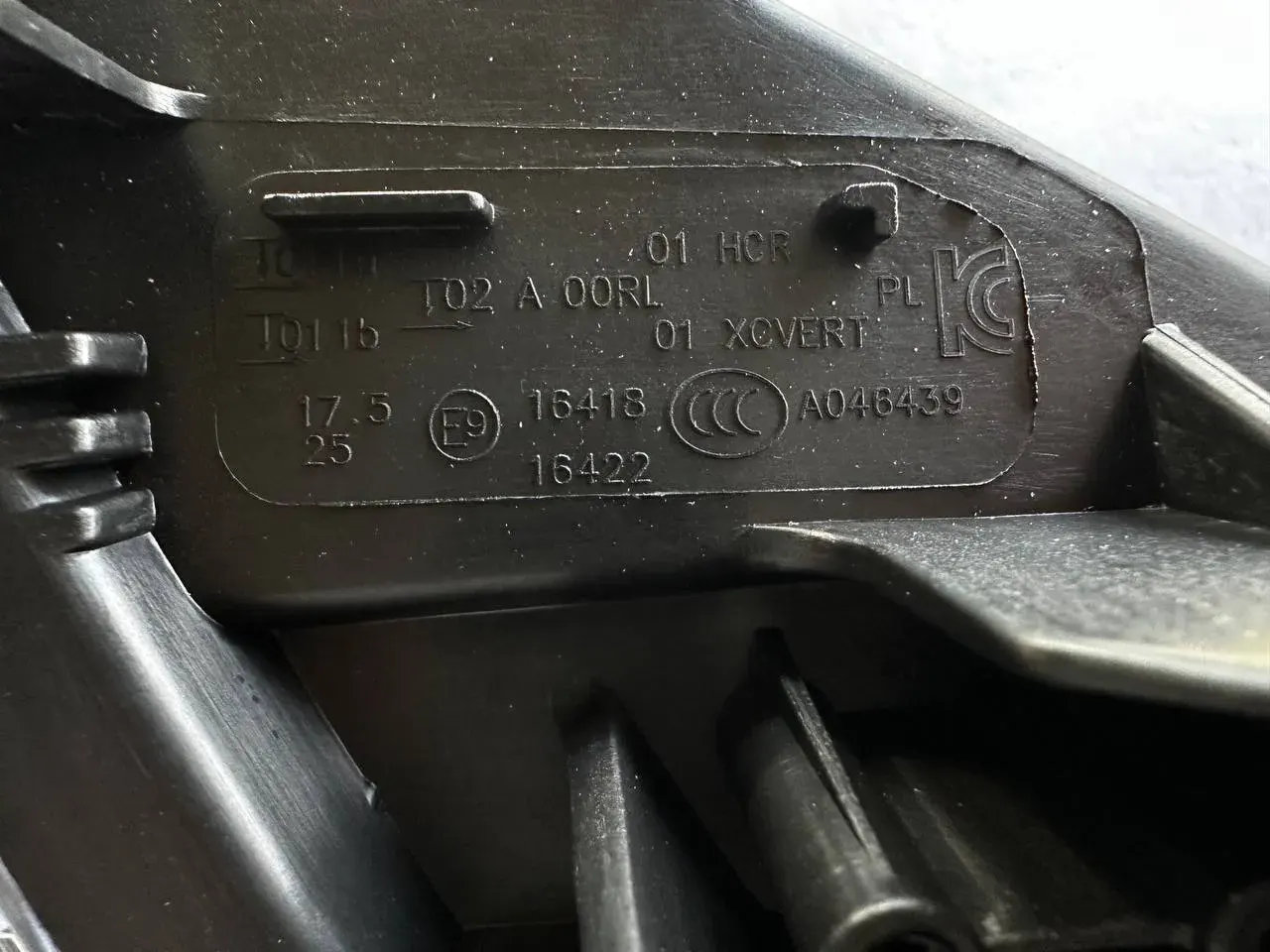

Salīdziniet numuru uz luktura korpusa uzlīmes, lai apstiprinātu rūpnīcas tipu — un līdz ar to arī pasūtāmo versiju.
| Rūpnīcas lukturis | OEM detaļu numuri | Versija |
|---|---|---|
| Pre-LCI Halogen · 2012–2015 | 63117338709 (L) · 63117338710 (R) | Halogen |
| Pre-LCI Xenon, bez adaptīvās funkcijas · 2012–2015 | 63117338705 (L) · 63117338706 (R) | Xenon |
| Pre-LCI Adaptive Xenon (AFS) · 2012–2015 | 63117338707 / 63117339385 (L) · 63117338708 / 63117339386 (R) | Xenon |
| LCI Halogen · 2016–2018 | 63117365599 (L) · 63117365600 (R) | Halogen |
| LCI Icon LED — DRL modulis · 2016–2018 | 63117419615 (BMW numurs aptver trīs moduļus vienai pusei) | DRL modules / Arrow LED version |
Jūsu numurs nav norādīts? Atsūtiet mums savu VIN. BMW 63 11 numerācijas princips ir izskaidrots identifikācijas ceļvedī.
8) Uzstādīšana & regulēšana
Lukturi — 2 līdz 3 stundas, buferis noņemts
Parādīt piecus soļus
- Noņemiet priekšējo buferi: Torx skrūves gar augšējo malu, stiprinājumi sānos, apakšējās aizsargplāksnes stiprinājumi; pirms bufera vilkšanas uz priekšu atvienojiet miglas lukturu un sensoru vadus.
- Atskrūvējiet rūpnīcas lukturus (Torx — parasti divas skrūves augšā un pa vienai katrā sānos) un atvienojiet galveno spraudni.
- Pievienojiet jauno lukturi rūpnīcas instalācijai — bez adapteriem un bez kontaktu pārspraušanas.
- Pārbaudiet pirms salikšanas: tuvās, tālās gaismas, virzienrādītājus un DRL krāsu pārslēgšanu.
- Uzstādiet buferi atpakaļ; noregulējiet gaismas kūļa augstumu ar integrētajiem regulatoriem — Halogen automobiļiem to iestata vienu reizi šeit, bet Xenon automobiļiem pārbaudiet automātiskās līmeņošanas kustību.
Pirms bufera noņemšanas uzlīmējiet krāsotāju lenti gar spārnu malām; skrūvēm noderēs magnētiskā paplāte.
DRL moduļi — 45 līdz 90 minūtes
Parādīt soļus
- Piekļūstiet luktura aizmugurei: pagrieziet riteņus uz āru un atlieciet riteņa arkas apšuvumu vai atbrīvojiet buferi, lai iegūtu vairāk vietas.
- Katrs no trim DRL moduļiem katrā pusē ir nostiprināts ar T20 Torx skrūvēm — atskrūvējiet, atvienojiet, pievienojiet jauno moduli un pieskrūvējiet atpakaļ. Kreisā un labā puse ir identiskas.
- Pirms salikšanas pārbaudiet visus sešus segmentus baltā un dzeltenā režīmā.
Pēc jebkādiem lukturu darbiem noregulējiet gaismu: desmit minūtes pie sienas, izmantojot 1% metodi. Ja pēc tam parādās kas neparasts — brīdinājumi, mirgošana — pirmās trīs pārbaudes no CANBUS ceļveža atrisina lielāko daļu gadījumu.
9) Pabeidziet aizmuguri: F30 aizmugurējie lukturi
Moderna priekšpuse ar nogurušiem rūpnīcas aizmugurējiem lukturiem ir tikai puse no projekta. Trīs virzieni, visi plug-and-play F30 un F80 — LCI stils (facelift aizmugure, kas atbilst Icon priekšpusei), GTS OLED stils un CSL Laser stils. Pilns salīdzinājums ir mūsu F30/F80 aizmugurējo lukturu ceļvedī.
10) Biežāk uzdotie jautājumi — F30 / F31 lukturu modernizācija
Vai F30 var uzreiz pāriet no Halogen uz Full LED?
Vai nepieciešama kodēšana vai rezistori?
Vai automātiskā līmeņošana turpina darboties? Un kas notiek ar Halogen automobiļu manuālo regulatoru?
Man ir Adaptive Xenon (AFS). Ko zaudēju un ko iegūstu?
Vai F30 var būt sarkani DRL?
Kurš stils piešķir LCI izskatu pre-LCI automobilim?
Man ir rūpnīcas LCI Icon LED. Kādas ir iespējas?
Vai tie der F31 Touring, F34 GT vai F80 M3?
Manos Xenon lukturos ir kondensāts un viens gredzens spīd blāvi. Remontēt vai mainīt?
Izvēlieties sava F30 jauno priekšpuses izskatu
Katrs pāris tiek konfigurēts precīzi jūsu automobilim — rūpnīcas instalācijai, DRL krāsām un stūres pusei — un pirms nosūtīšanas pārbaudīts uz stenda, ar 2 gadu garantiju un bezmaksas atgriešanu 14 dienu laikā. Neesat pārliecināts, vai jums ir Halogen, Xenon vai LCI LED? Atsūtiet VIN, un mēs apstiprināsim konfigurāciju.
