BMW F30/F31 Scheinwerfer-Upgrade-Guide (2012–2018): Halogen & Xenon auf Full LED – LCI-Look, Arrow DRL sowie gelbe, Amber- & rote DRL-Optionen
Schwache Halogenscheinwerfer, alternde Xenons oder werkseitige LCI LED mit Wunsch nach Farbe – der komplette F30/F31 Scheinwerfer-Guide. Bestimme deinen werkseitigen Scheinwerfertyp, vergleiche CSL Icon-Style (LCI-Look) und Arrow-Style (G82-Signatur), entdecke gelbe, Amber- und rote DRL-Optionen und erfahre, was sich nachts sowie bei Leuchtweitenregulierung und AFS ändert.
Verwandte Produkte
Verwandte Fahrzeuge
Der F30 3er gehört zu den häufigsten BMW auf europäischen Straßen – und die meisten verließen das Werk mit Halogenscheinwerfern, die schon 2012 nur mäßig waren und ein Jahrzehnt später wirklich schwach wirken. Fahrzeuge mit Xenon schneiden besser ab, bis Corona-Ringe und Vorschaltgeräte zu versagen beginnen; die LCI-Fahrzeuge erhielten die guten LED-Einheiten, aber nicht die DRL-Farben, die heute viele möchten. Dieser Guide deckt das komplette Thema für F30 Limousine und F31 Touring von 2012–2018 ab: wie du erkennst, welche werkseitigen Scheinwerfer dein Fahrzeug hat, die beiden Full-LED-Styles als Ersatz für Halogen und Xenon (den LCI-„Icon“-Look und die aktuelle BMW Arrow-Signatur), die gelben, Amber- und roten DRL-Optionen, was sich nachts verändert, was mit Leuchtweitenregulierung und adaptiven Funktionen passiert und welche Modul-Lösung Besitzer bereits vorhandener werkseitiger LCI LED-Scheinwerfer haben.
Die 60-Sekunden-Version
Beim F30 gibt es drei werkseitige Scheinwerfertypen: Halogen (Pre-LCI und LCI), Xenon inklusive adaptivem AFS (nur Pre-LCI – der LCI hatte nie Xenon) und LCI Icon LED (2016–2018). Fahrzeuge mit Halogen oder Xenon können beide Full-LED-Styles nutzen: den CSL Icon-Style (LCI-Look, mit DRL in Weiß, Weiß/Gelb, Weiß/Gelb/Amber oder Weiß/Gelb/Rot) oder den Arrow-Style (G82 M4 / aktuelle BMW Signatur, Weiß oder Weiß/Gelb). Fahrzeuge mit LCI Icon LED können den Arrow-Style nutzen – oder ihre werkseitigen Scheinwerfer behalten und umschaltbare Weiß/Gelb-DRL-Module ergänzen. Alles ist plug-and-play und benötigt keine Codierung; Xenon-Fahrzeuge behalten die automatische Leuchtweitenregulierung, bei Halogen-Fahrzeugen wird die Leuchtweite einmalig beim Einbau eingestellt.
1) Warum F30-Besitzer umrüsten – Halogen, alterndes Xenon, die LCI-Lücke

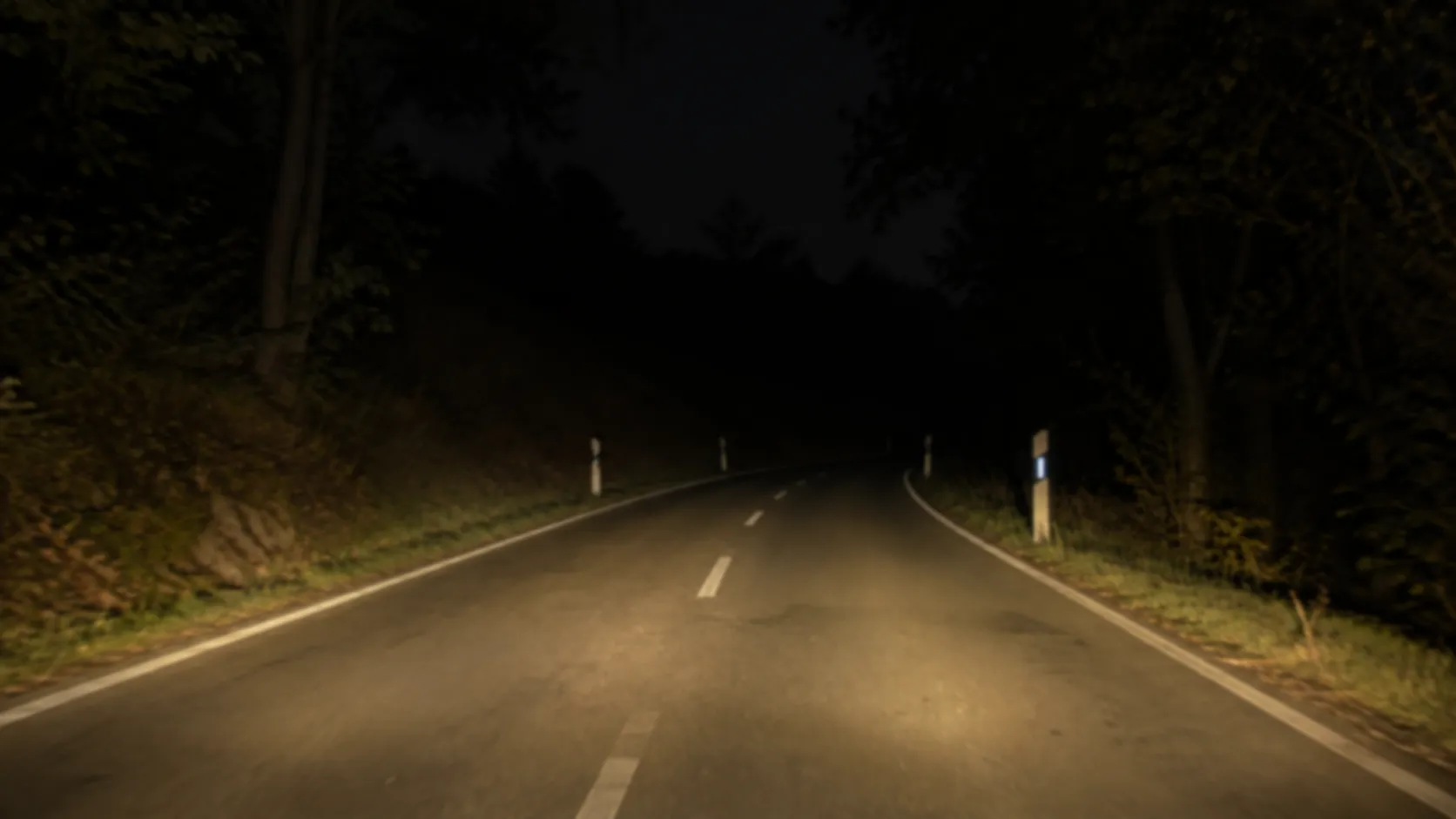

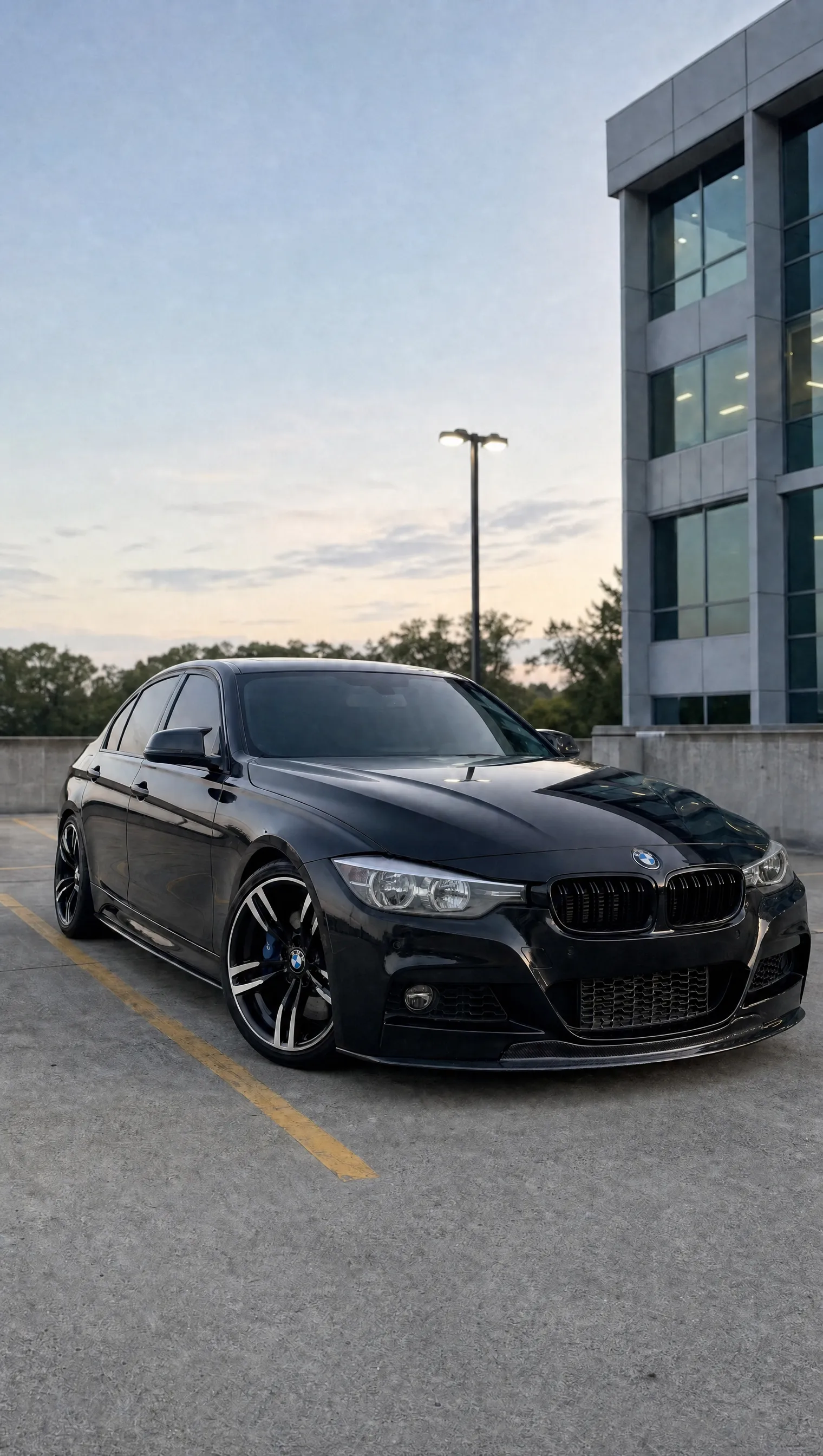

Halogen: die größte Schwachstelle des F30
Der Basis-Scheinwerfer des F30 ist eine Halogen-Reflektoreinheit, die schon neu nicht besonders großzügig ausleuchtete, und zehn Jahre Trübung der Streuscheibe sowie Alterung des Reflektors haben ihr noch mehr genommen. Das Ergebnis ist der kurze, gelbstichige Lichtkegel, der Fahrten auf dunklen Straßen und im Winter anstrengend macht – wenn deine Suche mit „F30 Scheinwerfer zu dunkel“ begonnen hat, geht es genau um dieses Fahrzeug. Hellere Leuchtmittel beheben keine gealterte Optik; ein Bi-LED-Projektor ersetzt das gesamte Konzept durch einen breiten, weißen Lichtkegel mit scharfer Hell-Dunkel-Grenze.
Xenon: gut, bis die Alterung beginnt
Pre-LCI F30 mit Xenon leuchten in gutem Zustand ordentlich. Das bekannte Alterungsmuster: Die LED-Module, die die Corona-Ringe versorgen, werden im feuchten Gehäuse schwächer – ein Ring wird dunkler oder gelblicher als der andere – danach kommen Vorschaltgeräte und Zündgeräte an die Reihe, und Kondensation (bei dieser Plattform gut dokumentiert, einschließlich der Werkseinheiten) beschleunigt alles. Da BMW die Ringe nicht einzeln verkauft, bedeutet die offizielle Reparatur komplette Scheinwerfereinheiten zu Händlerpreisen.
Die LCI-Lücke
Das Facelift von 2015 gab dem F30 die kantige „Icon“-LED-Signatur, neben der jedes Pre-LCI-Fahrzeug sofort älter aussieht. Werkseitige LCI LED-Einheiten lassen sich nicht ohne ein Projekt aus Verkabelung und Codierung in ein Pre-LCI-Fahrzeug schrauben – genau diese Lücke schließt der CSL Icon-Style: der LCI-Look, gebaut für den bereits vorhandenen Halogen- oder Xenon-Kabelbaum.
Eine Signatur, die es ab Werk nie gab
Umschaltbare DRL-Farben – CSL-Gelb, ein Amber-Ton für Trackdays oder Rot – ausgewählt über den Fernlichthebel und innerhalb von Sekunden wieder zurückschaltbar. Beim häufigsten BMW auf dem Parkplatz ist das der Unterschied zwischen deinem und den fünf anderen in derselben Reihe.
2) Zuerst: Welche werkseitigen Scheinwerfer hast du?
Jede Version dieser Scheinwerfer ist für einen bestimmten werkseitigen Kabelbaum ausgelegt, daher hängt alles Weitere von dieser Entscheidung ab. Es gibt drei Typen – und eine nützliche Tatsache: Der F30 LCI hatte nie Xenon – ein Fahrzeug von 2016–2018 hat entweder Halogen oder LED.
Halogen · 2012–2018
Reflektorschalen, austauschbare Leuchtmittel, manuelles Drehrad für die Leuchtweite im Armaturenbrett. Pre-LCI und LCI.
Xenon (522) oder Adaptive Xenon (522 + 524) · 2012–2015
Projektorlinse, LED-Corona-Ringe, automatische Leuchtweitenregulierung. Fahrzeuge mit AFS schwenken mit der Lenkung – bei Lichtstellung AUTO testen.
LCI Icon LED (5A2 / 552) · 2016–2018
Kantiger DRL-Ring aus LED-Segmenten. Der CSL Icon-Style passt nicht zu diesen – Abschnitt 6 zeigt deine beiden Möglichkeiten.
Nicht für den F34 Gran Turismo – andere Gehäuseform, von keinem der beiden Styles unterstützt. Du möchtest die Methode über Ausstattungscodes oder den zweiminütigen AFS-Test? Siehe unseren BMW-Scheinwerfer-Identifikationsguide, oder sende uns deine VIN.
Welche Variante ist meine? Wähle deine Situation
Fünf Fälle decken nahezu jeden F30 und F31 ab.
Halogen, und mir geht es vor allem um bessere Sicht bei Nacht
Halogen oder Xenon, und ich möchte den LCI-Look
Xenon, und eine Seite beginnt auszufallen
Ich möchte gelbe, Amber- oder rote DRLs
Ich habe bereits LCI Icon LED-Scheinwerfer
3) Die beiden Styles im Vergleich

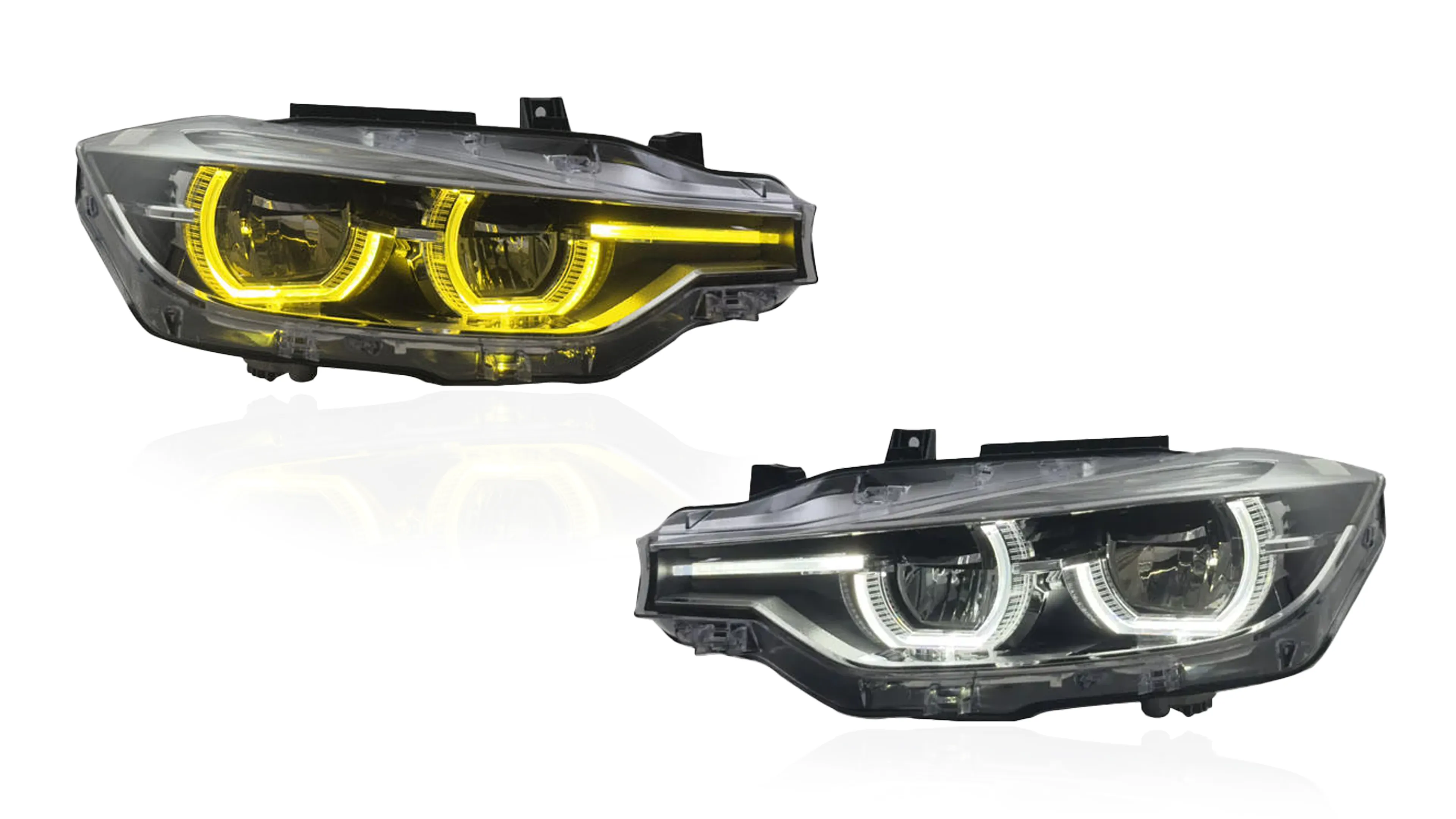

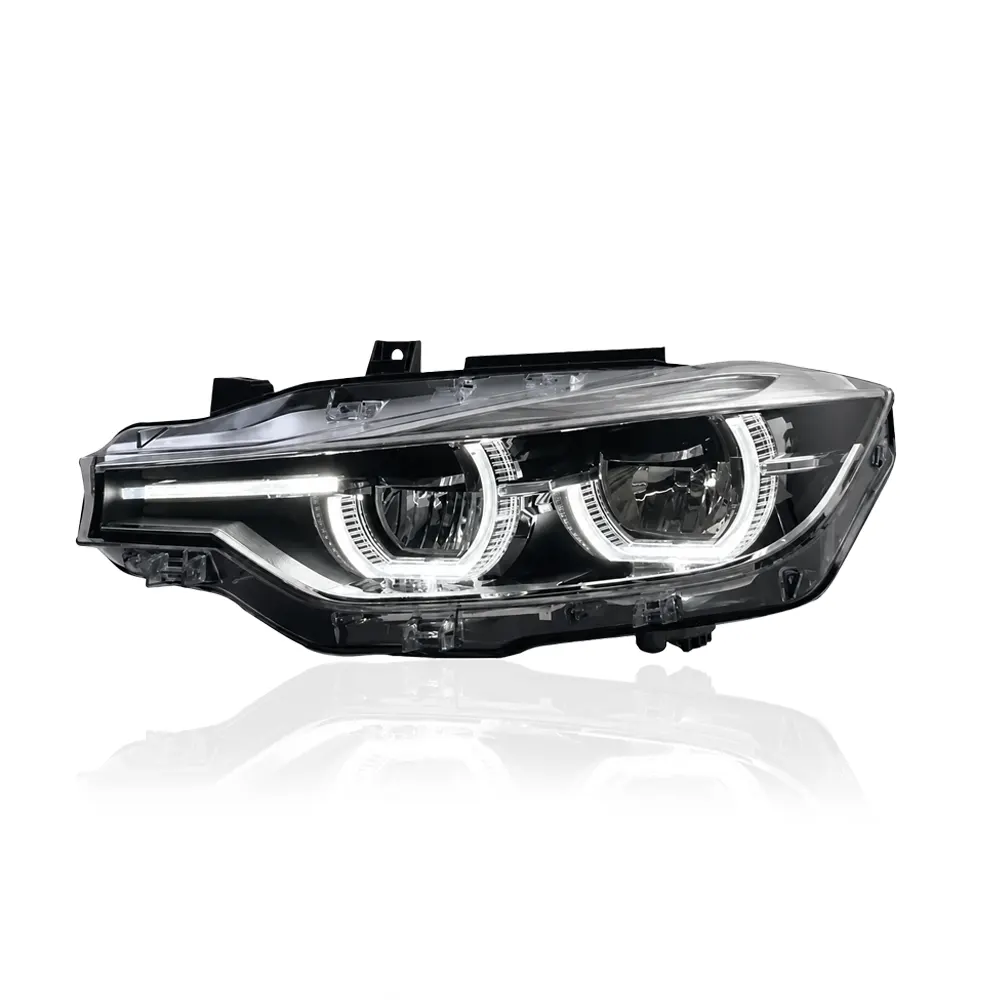

A) CSL Icon-Style (CSL/GTS-Style) – der LCI-Look
Die kantige „Icon“-Signatur des Facelifts an einem Pre-LCI-Fahrzeug, mit einem CSL-Twist: bis zu drei umschaltbare DRL-Farben. Bi-LED-Projektor (~6,000 lm), sämtliche Vorschaltgeräte und Treiber vormontiert, entwickelt für Halogen- oder Xenon-Kabelbaum. Der am häufigsten bewertete F30-Scheinwerfer in unserem Sortiment (früher als unser GTS/CSL-Style geführt) und die Variante, die Halogen-Besitzer am häufigsten kaufen.
Passt: Halogen (2012–2018), Xenon inkl. AFS (2012–2015). Nicht für LCI LED, nicht für F34.

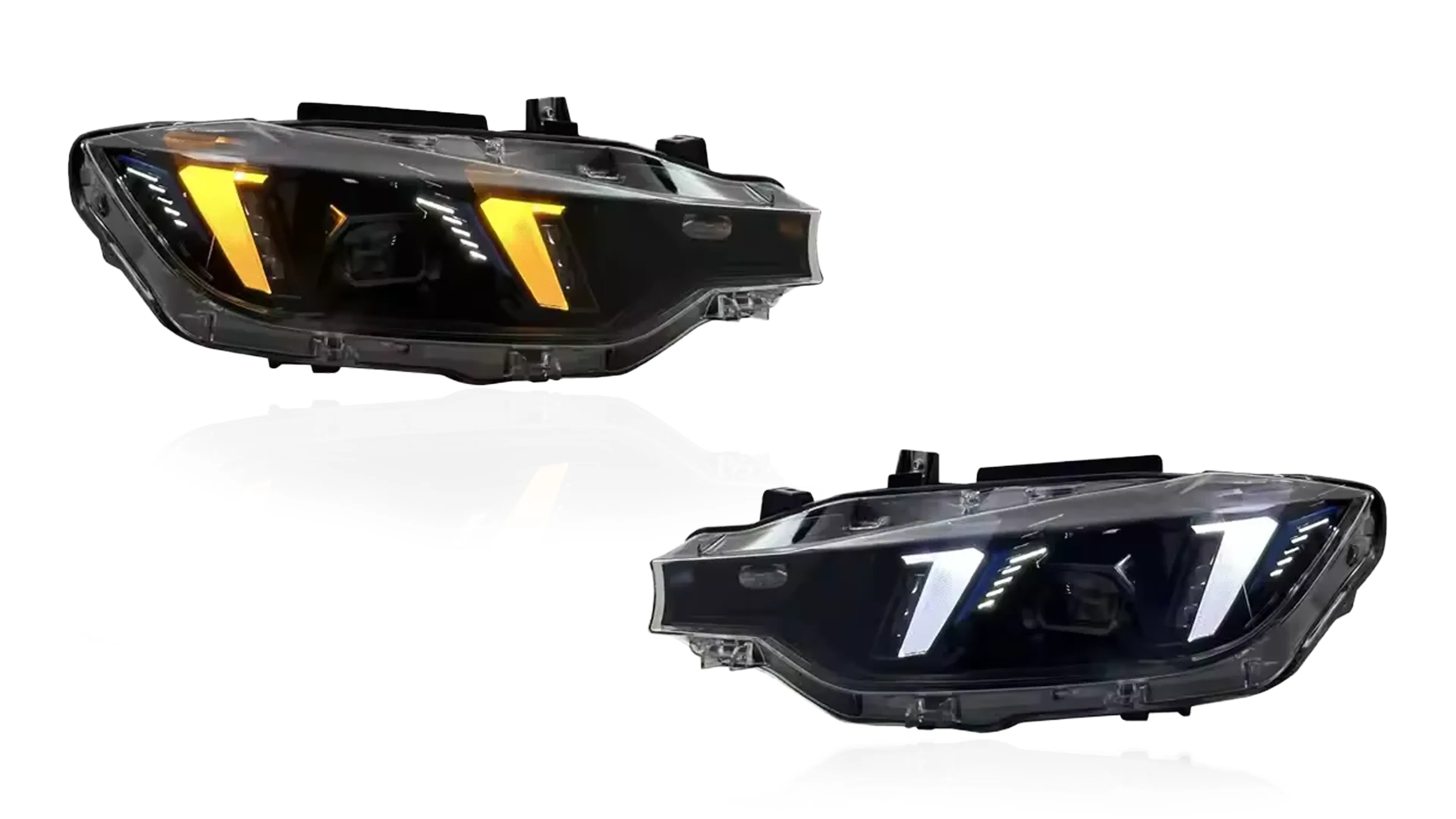

B) Arrow-Style – die aktuelle BMW Signatur
Das kantige Arrow-DRL, das den G82 M4 und die Modellpalette ab 2024 prägt, übertragen auf die Linien des F30. Bi-LED-Projektoren, vormontierte Elektronik, Weiß oder umschaltbares Weiß/Gelb-DRL – und der einzige Style, der zusätzlich zu Halogen und Xenon auch in einer Version für Fahrzeuge mit werkseitigem LCI Icon LED angeboten wird. Anderswo als „Snake Eye“ vermarktet; dieselbe Signatur ab 2024.
Passt: Halogen (2012–2018), Xenon inkl. AFS (2012–2015), LCI Icon LED (2016–2018). Nicht für F34.
| CSL Icon-Style | Arrow-Style | |
|---|---|---|
| Referenz-Look | F30 LCI „Icon“-Signatur | G82 M4 / BMW Arrow ab 2024 |
| Passt für Halogen | ✓ Pre-LCI & LCI | ✓ Pre-LCI & LCI |
| Passt für Xenon / AFS | ✓ | ✓ |
| Passt für LCI Icon LED | — (DRL-Module oder Arrow-Style verwenden) | ✓ |
| DRL-Optionen | Weiß · W/Gelb · W/Gelb/Amber · W/Gelb/Rot | Weiß · W/Gelb |
| Projektor | Bi-LED, ~6,000 lm | Bi-LED, hohe Lichtleistung |
| Codierung | Keine | Keine |
| Garantie | 2 Jahre | 2 Jahre |
Beide: F30 Limousine und F31 Touring, LHD und RHD, komplette Lieferung ohne Übernahme von Bauteilen aus den alten Einheiten, abgedichtete Gehäuse.
4) Was sich nachts ändert – und was mit Leuchtweitenregulierung und AFS passiert
Von Halogen: der größte Sprung auf dieser Plattform
Ein einzelnes Bi-LED-Modul übernimmt Abblend- und Fernlicht über einen Projektor mit scharfer Hell-Dunkel-Grenze – ein breiter, gleichmäßiger, weißer Lichtteppich statt des kurzen gelben Halogen-Flecks. Der Unterschied ist genau dort am größten, wo er zählt: auf unbeleuchteten Straßen, bei Regen und in der dunklen Jahreshälfte. Bei Halogen-Fahrzeugen wird die Leuchtweite beim Einbau einmalig mechanisch eingestellt – das Drehrad im Armaturenbrett steuert die neuen Einheiten nicht mehr, da werkseitige Halogen-Fahrzeuge kein Leuchtweitenregelsystem besitzen, mit dem die LED kommunizieren könnte. Einmal korrekt mit der Wandmethode einstellen, danach bleibt sie dort.
Von Xenon: sofort volle Leistung und keine Vorschaltgeräte mehr
Volle Lichtleistung in dem Moment, in dem das Licht eingeschaltet wird – keine Xenon-Aufwärmphase – mit schärferer Hell-Dunkel-Grenze, während sämtliche Verschleißteile (Vorschaltgeräte, Zündgeräte, Corona-Ring-Module) gleichzeitig entfallen. Bei der Helligkeit solltest du ehrlich berücksichtigen, womit du vergleichst: Ein Xenon-Brenner verliert über die Jahre kontinuierlich an Lichtleistung, daher sind die ~6,000 lm des Bi-LED bei den meisten Fahrzeugen von 2012–2015 ein deutlicher Schritt nach vorn; gegenüber einem frischen Brenner solltest du mit ähnlicher Reichweite, aber einer schärferen Lichtkante rechnen. Die automatische Leuchtweitenregulierung bleibt erhalten: Das Signal der Fahrzeughöhe regelt den Lichtkegel weiterhin je nach Beladung, ohne Fehler der Leuchtweitenregulierung. Bei AFS-Fahrzeugen wird die physische Schwenkfunktion durch einen festen, breiten Bi-LED-Lichtkegel ersetzt – keine Codierung, keine Fehler, aber kein mitbewegter Lichtkegel. Wenn dir das Kurvenlicht durch Schwenken unverzichtbar ist, ziehen wir diese Grenze lieber hier klar als später in einer Support-E-Mail.
Beide Styles sind auf die Kalt- und Warmüberwachung des F30 abgestimmt, daher gibt es weder Startflackern noch Warnmeldungen im Kombiinstrument – egal ob am Halogen- oder Xenon-Kabelbaum. Was hinter diesen Prüfungen steckt, erklärt unser CANBUS-Guide.
5) DRL-Farben: Gelb, Amber, Rot – und wie die Umschaltung funktioniert
Jede umschaltbare Version wird über den werkseitigen Fernlichthebel gesteuert und merkt sich deine Auswahl auch nach dem Ausschalten der Zündung. Weiß ist der Alltagsmodus; die Farben sind die Signatur, die du auswählst, wenn die Situation dazu passt – die Hintergründe zu umschaltbaren DRLs findest du in unserem CSL-DRL-Guide.

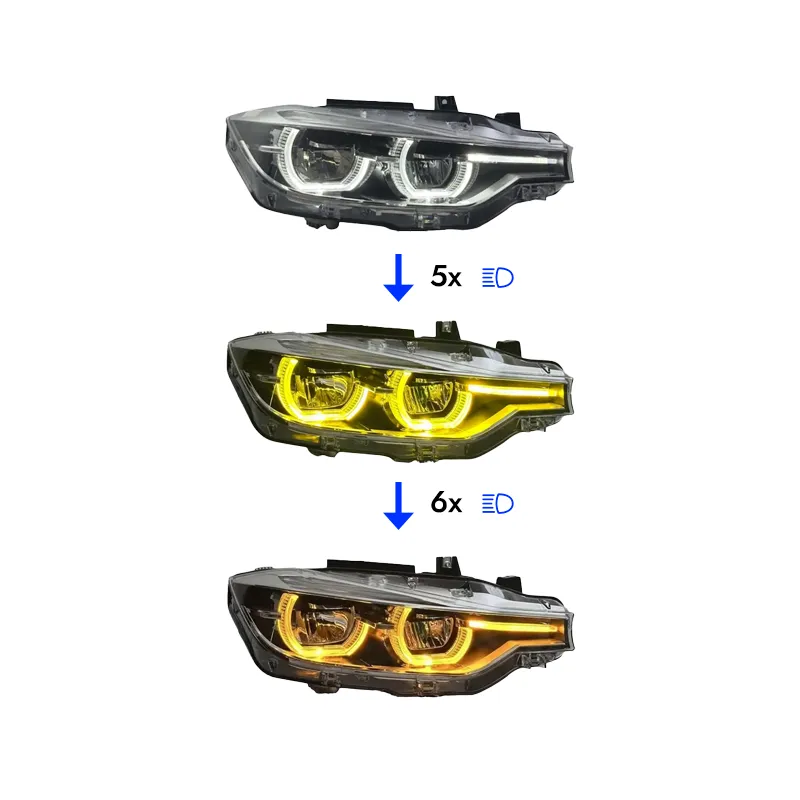

CSL Icon-Style – Umschaltung
- Weiß / Gelb: 6× Lichthupe für Gelb, 5× zurück zu Weiß.
- Weiß / Gelb / Amber und Weiß / Gelb / Rot: 5× Weiß → Gelb, 6× Gelb → Amber oder Rot, 7× zurück zu Weiß.
- Weiß einfarbig: fest.

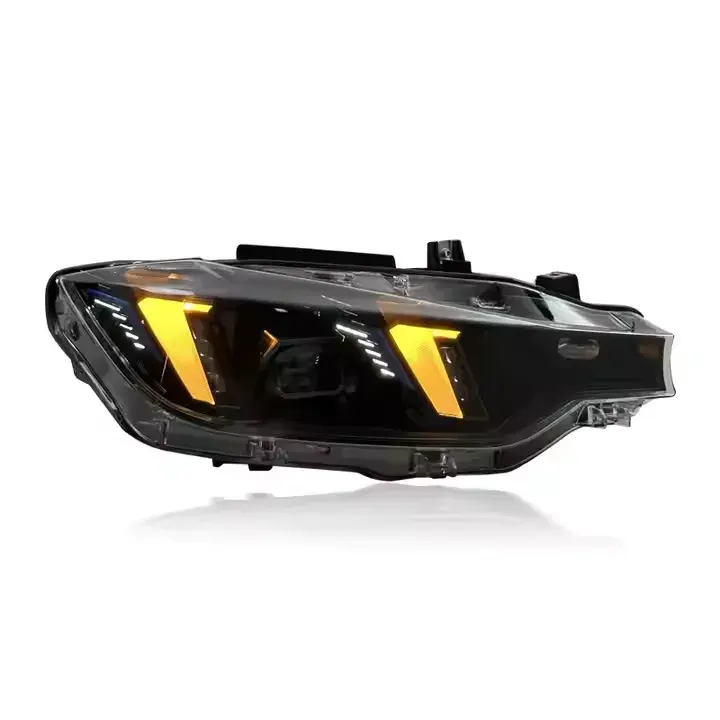

Arrow-Style – Umschaltung
- Weiß / Gelb: 5× Lichthupe zum Umschalten.
- Weiß einfarbig: fest.
Rote DRLs sind der neueste Teil der DRL-Szene und ziehen am meisten Aufmerksamkeit auf sich – behandle Rot und Amber als Show- und Event-Signatur, nutze Weiß im täglichen Straßenverkehr und verwende sie wie vorgesehen entsprechend den örtlichen Vorgaben.
6) Du hast bereits LCI Icon LED? Zwei Möglichkeiten
Werkseitige Scheinwerfer behalten – DRL-Module ergänzen
Dein LCI Icon LED ist bereits ein guter Scheinwerfer. Die umschaltbaren Weiß/Gelb-DRL-Module ersetzen nur die DRL-Segmente – sechs Module (der Icon-Ring besteht aus drei Segmenten pro Seite), Kühlkörper vormontiert, keine Codierung, vollständig rückrüstbar – und ergänzen fünf über den Hebel gesteuerte Modi: manuelles Umschalten (3×), einen Automatikmodus, der deinem Abblendlicht folgt (5×), Strobe (7×), Breathing (11×), Reset (9×). Das Weiß ist an die werkseitige Farbtemperatur angepasst. Passt außerdem zum identischen Scheinwerfer des F80 M3.
Ersetzen – Arrow-Style in der LCI LED-Version
Wenn du das Design ändern möchtest und nicht nur die Farbe: Der Arrow-Style wird in einer eigenen Version für den werkseitigen LCI LED-Kabelbaum gebaut und bringt die aktuelle BMW Arrow-Signatur – plus umschaltbares Weiß/Gelb – ohne zu übernehmende Bauteile und ohne Codierung. Der CSL Icon-Style wird nicht für LCI LED-Fahrzeuge angeboten: Den Icon-Look hast du bereits; die Module sind der Weg, ihm Farbe zu geben.
7) Kompatibilität & OEM-Nummern
| Dein Fahrzeug | CSL Icon-Style | Arrow-Style | DRL-Module |
|---|---|---|---|
| Halogen, Pre-LCI 2012–2015 | Halogen-Version | Halogen-Version | — |
| Halogen, LCI 2016–2018 | Halogen-Version | Halogen-Version | — |
| Xenon (522), Pre-LCI | Xenon-Version | Xenon-Version | — |
| Adaptive Xenon (522 + 524), Pre-LCI | Xenon-Version | Xenon-Version | — |
| LCI Icon LED 2016–2018 (F30/F31/F35/F80) | — | LED-Version | ✓ sechsteiliges Set |
| F34 Gran Turismo | — | — | — |
Beide Scheinwerfer-Styles: F30 Limousine und F31 Touring, LHD und RHD, alle Motorisierungen von 316i bis 340i. Fahrzeuge mit AFS bestellen die Xenon-Version – die Elektronik verarbeitet den adaptiven Kabelbaum nativ. Prüfzeichen sind in die Streuscheibe eingeformt (der weiße DRL-Modus ist die Alltagskonfiguration) – wie du sie liest, erklärt unser E-Mark- & ECE-Guide.
OEM-Teilenummern als Querverweis (zum Öffnen antippen)

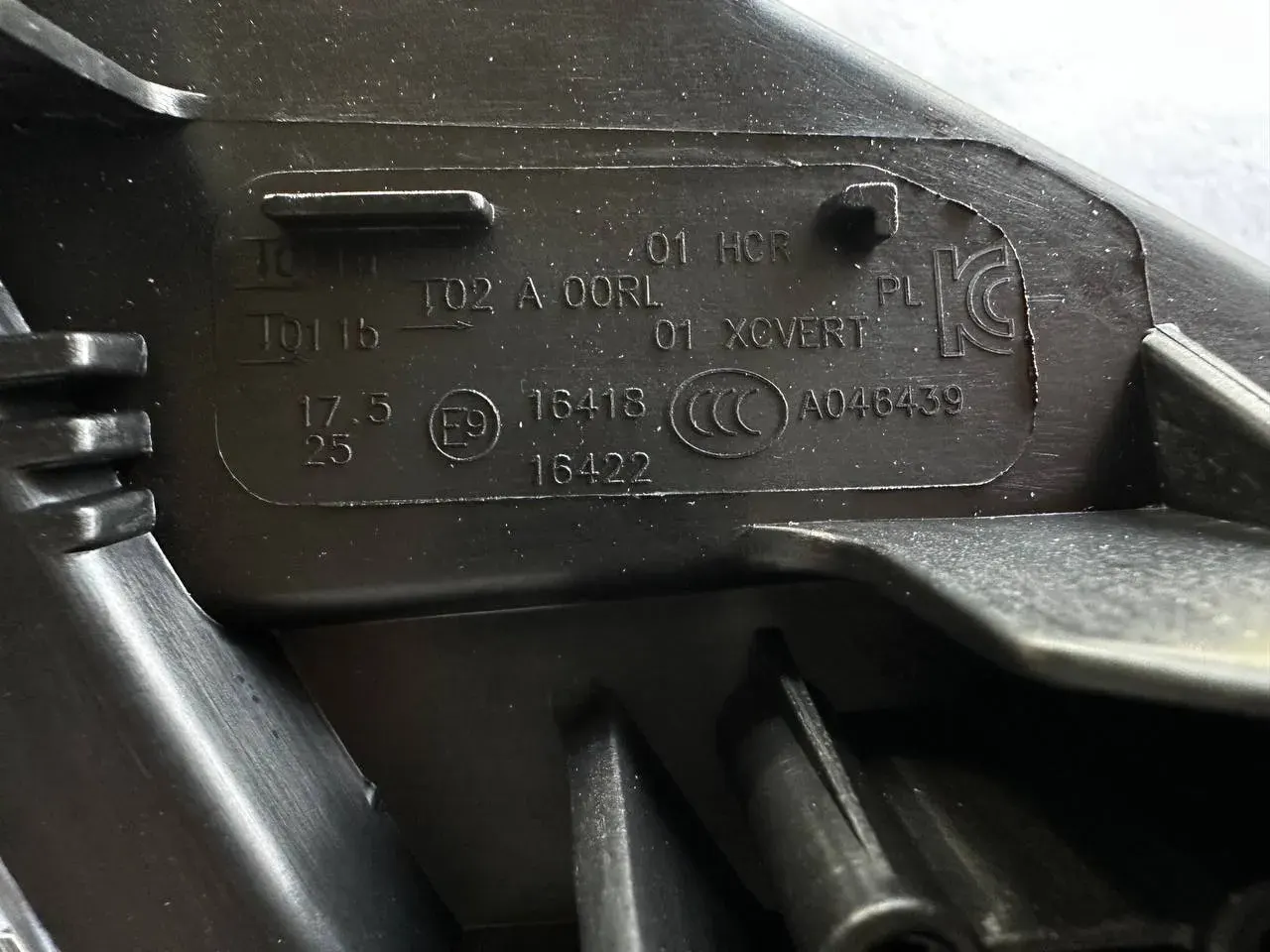

Vergleiche die Nummer auf dem Gehäuseaufkleber deines Scheinwerfers, um den Werkstyp – und damit die zu bestellende Version – zu bestätigen.
| Werkseitiger Scheinwerfer | OEM-Teilenummern | Version |
|---|---|---|
| Pre-LCI Halogen · 2012–2015 | 63117338709 (L) · 63117338710 (R) | Halogen |
| Pre-LCI Xenon, nicht adaptiv · 2012–2015 | 63117338705 (L) · 63117338706 (R) | Xenon |
| Pre-LCI Adaptive Xenon (AFS) · 2012–2015 | 63117338707 / 63117339385 (L) · 63117338708 / 63117339386 (R) | Xenon |
| LCI Halogen · 2016–2018 | 63117365599 (L) · 63117365600 (R) | Halogen |
| LCI Icon LED – DRL-Modul · 2016–2018 | 63117419615 (BMWs Nummer deckt drei Module, eine Seite, ab) | DRL-Module / Arrow LED-Version |
Nummer nicht aufgeführt? Sende uns deine VIN. Wie BMWs 63 11-Nummerierung funktioniert, erklärt der Identifikationsguide.
8) Einbau & Einstellung
Scheinwerfer – 2 bis 3 Stunden, Stoßfänger ab
Die fünf Schritte anzeigen
- Frontstoßfänger abbauen: Torx-Schrauben entlang der Oberkante, Clips an den Seiten, Befestigungen der Unterbodenverkleidung; Kabel von Nebelscheinwerfern und Sensoren trennen, bevor der Stoßfänger nach vorn abgezogen wird.
- Werkseitige Scheinwerfer abschrauben (Torx – typischerweise zwei oben, je eine pro Seite) und Hauptstecker trennen.
- Neuen Scheinwerfer an den werkseitigen Kabelbaum anschließen – keine Adapter, kein Umpinnen.
- Vor dem Zusammenbau testen: Abblendlicht, Fernlicht, Blinker, DRL-Farbumschaltung.
- Stoßfänger wieder montieren; Leuchtweite über die integrierten Einsteller justieren – bei Halogen-Fahrzeugen wird sie hier einmalig eingestellt, bei Xenon-Fahrzeugen die automatische Niveauregulierungsbewegung prüfen.
Vor dem Abnehmen des Stoßfängers Malerkrepp an den Kotflügelkanten anbringen; für die Schrauben eine magnetische Ablageschale verwenden.
DRL-Module – 45 bis 90 Minuten
Die Schritte anzeigen
- Rückseite des Scheinwerfers zugänglich machen: Räder nach außen einschlagen und Radhausschale zurückziehen oder den Stoßfänger lösen, um vollständig Platz zu schaffen.
- Jedes der drei DRL-Module pro Seite wird mit T20 Torx-Schrauben gehalten – herausschrauben, Stecker trennen, neues Modul anschließen, Schrauben wieder einsetzen. Links und rechts sind identisch.
- Alle sechs Segmente vor dem Zusammenbau in Weiß und Gelb testen.
Nach jeder Arbeit am Scheinwerfer einstellen: zehn Minuten vor einer Wand mit der 1%-Methode. Falls anschließend etwas ungewöhnlich ist – Warnmeldungen, Flackern – lösen die ersten drei Prüfungen im CANBUS-Guide die meisten Fälle.
9) Das Heck vervollständigen: F30-Rückleuchten
Eine moderne Front mit müden Werk-Rückleuchten ist nur ein halber Umbau. Drei Richtungen, alle plug-and-play für F30 und F80 – die LCI-Style-Rückleuchten (das Facelift-Heck passend zur Icon-Front), die GTS OLED-Style-Rückleuchten und die Rückleuchten im CSL-Laser-Stil. Den vollständigen Vergleich findest du in unserem F30/F80-Rückleuchten-Guide.
10) FAQs – F30 / F31 Scheinwerfer-Upgrades
Kann ich einen F30 direkt von Halogen auf Full LED umrüsten?
Brauche ich Codierung oder Widerstände?
Funktioniert die automatische Leuchtweitenregulierung weiterhin? Was ist mit dem manuellen Drehrad bei Halogen-Fahrzeugen?
Ich habe Adaptive Xenon (AFS). Was verliere ich und was gewinne ich?
Kann ich rote DRLs an einem F30 bekommen?
Welcher Style gibt mir den LCI-Look an einem Pre-LCI-Fahrzeug?
Ich habe werkseitiges LCI Icon LED. Welche Möglichkeiten habe ich?
Passen diese auch beim F31 Touring, F34 GT oder F80 M3?
Meine Xenon-Scheinwerfer haben Kondensation und ein Ring ist schwach. Reparieren oder ersetzen?
Wähle die Front für deinen F30
Jedes Paar wird exakt für dein Fahrzeug konfiguriert – werkseitiger Kabelbaum, DRL-Farben, Lenkradseite – und vor dem Versand auf dem Prüfstand getestet, mit 2 Jahren Garantie und 14 Tagen kostenloser Rückgabe. Du bist nicht sicher, ob du Halogen, Xenon oder LCI LED hast? Sende uns deine VIN und wir bestätigen es.
