Przewodnik po modernizacji reflektorów BMW F30/F31 (2012–2018): Halogen & Xenon na Full LED — wygląd LCI, Arrow DRL oraz żółte, bursztynowe i czerwone DRL
Słabe halogeny, starzejące się reflektory Xenon albo fabryczne LCI LED, w których chcesz zmienić kolor — kompletny przewodnik po reflektorach F30/F31. Sprawdź fabryczny typ, porównaj CSL Icon-Style (wygląd LCI) i Arrow-Style (sygnatura G82), zobacz opcje żółtych, bursztynowych i czerwonych DRL, różnice nocą oraz wpływ na poziomowanie i AFS.
Powiązane produkty
Powiązane pojazdy
F30 Serii 3 to jedno z najczęściej spotykanych BMW na europejskich drogach — a większość egzemplarzy wyjechała z fabryki z reflektorami halogenowymi, które już w 2012 roku były przeciętne, a po ponad dekadzie potrafią być naprawdę słabe. Samochody z Xenon radzą sobie lepiej, dopóki nie zaczynają poddawać się ringi corona i ballasty; wersje LCI dostały dobre reflektory LED, ale nie kolory DRL, których dziś chce wielu właścicieli. Ten przewodnik obejmuje cały temat dla F30 Sedan i F31 Touring z lat 2012–2018: jak rozpoznać fabryczny typ reflektorów, dwa style Full LED zastępujące halogen i Xenon (wygląd LCI „Icon” oraz współczesną sygnaturę BMW w kształcie strzałki), opcje żółtych, bursztynowych i czerwonych DRL, różnice podczas jazdy nocą, wpływ na poziomowanie i funkcje adaptacyjne oraz rozwiązanie modułowe dla właścicieli, którzy mają już fabryczne LCI LED.
Wersja w 60 sekund
W F30 występują trzy fabryczne typy reflektorów: halogen (pre-LCI i LCI), Xenon w tym Adaptive AFS (tylko pre-LCI — LCI nigdy nie miało Xenon) oraz LCI Icon LED (2016–2018). Samochody z halogenami i Xenon mogą otrzymać jeden z dwóch stylów Full LED: CSL Icon-Style (wygląd LCI z DRL White, White/Yellow, White/Yellow/Amber lub White/Yellow/Red) albo Arrow-Style (sygnatura G82 M4 / współczesnego BMW, White lub White/Yellow). Samochody z LCI Icon LED mogą otrzymać Arrow-Style — albo zachować fabryczne reflektory i dodać przełączane moduły DRL White/Yellow. Wszystko jest plug-and-play i nie wymaga kodowania; samochody z Xenon zachowują automatyczne poziomowanie, a w samochodach halogenowych wysokość wiązki ustawia się jednorazowo podczas montażu.
1) Dlaczego właściciele F30 modernizują reflektory — halogen, starzejący się Xenon i różnica względem LCI
Halogen: najsłabszy element F30
Bazowy reflektor F30 to halogenowy moduł odbłyśnikowy, który nigdy nie był szczególnie wydajny, a ponad dziesięć lat matowienia kloszy i starzenia odbłyśników odebrało mu jeszcze więcej. Efektem jest krótka, żółtawa wiązka, przez którą jazda po nieoświetlonych drogach i zimowe dojazdy stają się męczące — jeśli Twoje poszukiwania zaczęły się od „F30 headlights too dim”, ten problem dotyczy właśnie tego samochodu. Mocniejsze żarówki nie naprawią zużytej optyki; projektor bi-LED zastępuje cały układ szeroką, białą wiązką z wyraźną linią odcięcia.
Xenon: dobry, dopóki nie zacznie się starzeć
F30 pre-LCI z Xenon świecą dobrze, gdy są sprawne. Typowy schemat starzenia jest znany: moduły LED zasilające ringi corona słabną w wilgotnej obudowie — jeden ring zaczyna świecić słabiej lub żółknąć wcześniej niż drugi — potem do kolejki dołączają ballasty i zapłonniki, a kondensacja (dobrze udokumentowana na tej platformie, również w fabrycznych lampach) przyspiesza cały proces. Ponieważ BMW nie sprzedaje ringów osobno, oficjalna naprawa oznacza wymianę kompletnych reflektorów w cenach dealerskich.
Różnica względem LCI
Facelift z 2015 roku przyniósł F30 kanciastą sygnaturę LED „Icon”, która natychmiast wizualnie postarza każdy samochód pre-LCI stojący obok. Fabrycznych reflektorów LCI LED nie można po prostu przykręcić do pre-LCI bez przeróbek instalacji i kodowania — właśnie tę lukę wypełnia CSL Icon-Style: wygląd LCI w obudowie przygotowanej pod fabryczną instalację halogenową lub Xenon, którą już masz.
Sygnatura, której fabryka nigdy nie oferowała
Przełączane kolory DRL — żółty CSL, bursztynowy w stylu track day lub czerwony — wybierane manetką świateł drogowych i zmieniane w kilka sekund. W przypadku jednego z najczęściej spotykanych BMW na parkingu właśnie to odróżnia Twój samochód od pozostałych pięciu stojących obok.
2) Najpierw: jakie fabryczne reflektory masz?
Każda wersja tych reflektorów jest przygotowana pod konkretną fabryczną instalację, więc od tej decyzji zależy wszystko pozostałe. Są trzy typy i jedna przydatna informacja: F30 LCI nigdy nie miało Xenon — samochód z lat 2016–2018 ma halogen albo LED.
Halogen · 2012–2018
Odbłyśniki, wymienne żarówki, ręczne pokrętło wysokości wiązki na desce rozdzielczej. Pre-LCI i LCI.
Xenon (522) lub Adaptive Xenon (522 + 524) · 2012–2015
Soczewka projektora, ringi corona LED, automatyczne poziomowanie. Samochody z AFS skręcają wiązkę wraz z kierownicą — testuj przy światłach ustawionych na AUTO.
LCI Icon LED (5A2 / 552) · 2016–2018
Kanciasty ring DRL zbudowany z segmentów LED. CSL Icon-Style nie pasuje do tych lamp — sekcja 6 pokazuje dwie dostępne opcje.
Nie dotyczy F34 Gran Turismo — ma inny kształt obudowy i żaden z dwóch stylów nie jest kompatybilny. Chcesz użyć kodów wyposażenia lub dwuminutowego testu AFS? Zobacz nasz przewodnik po identyfikacji reflektorów BMW, albo wyślij nam swój VIN.
Który wariant jest dla mnie? Wybierz swoją sytuację
Pięć przypadków obejmuje niemal każde F30 i F31.
Mam halogeny i przede wszystkim chcę lepiej widzieć nocą
Mam halogen lub Xenon i chcę wygląd LCI
Mam Xenon i jedna strona zaczyna się psuć
Chcę żółte, bursztynowe lub czerwone DRL
Mam już reflektory LCI Icon LED
3) Porównanie dwóch stylów

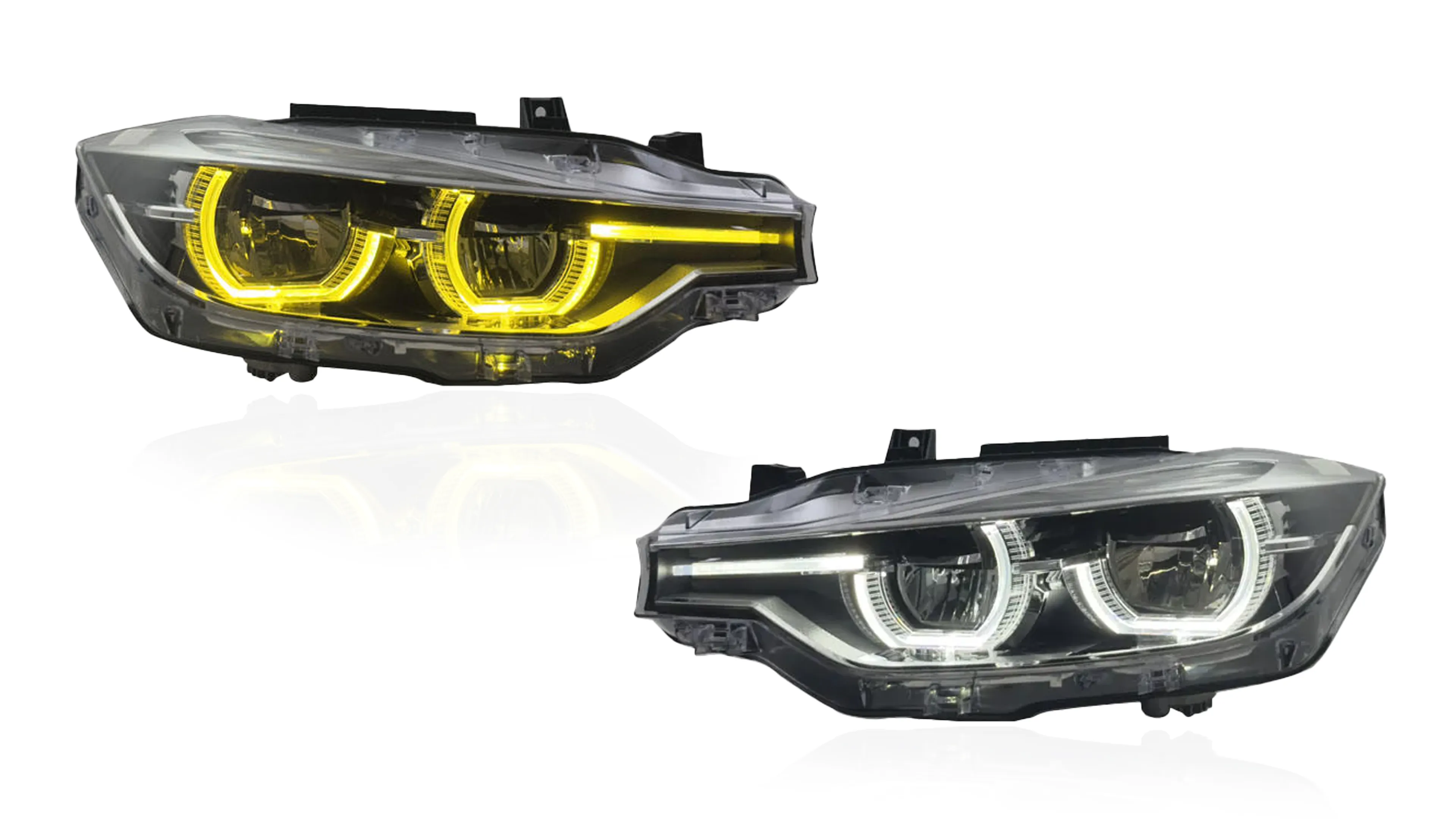

A) CSL Icon-Style (styl CSL/GTS) — wygląd LCI
Kanciasta sygnatura „Icon” z faceliftu na samochodzie pre-LCI, z dodatkiem w stylu CSL: do trzech przełączanych kolorów DRL. Projektor bi-LED (~6,000 lm), wszystkie ballasty i sterowniki zamontowane fabrycznie, wersje przygotowane pod instalację halogenową lub Xenon. To najczęściej oceniany reflektor F30 w naszej ofercie (wcześniej oferowany jako styl GTS/CSL) i wariant najczęściej wybierany przez właścicieli halogenów.
Pasuje: halogen (2012–2018), Xenon w tym AFS (2012–2015). Nie pasuje do LCI LED ani F34.

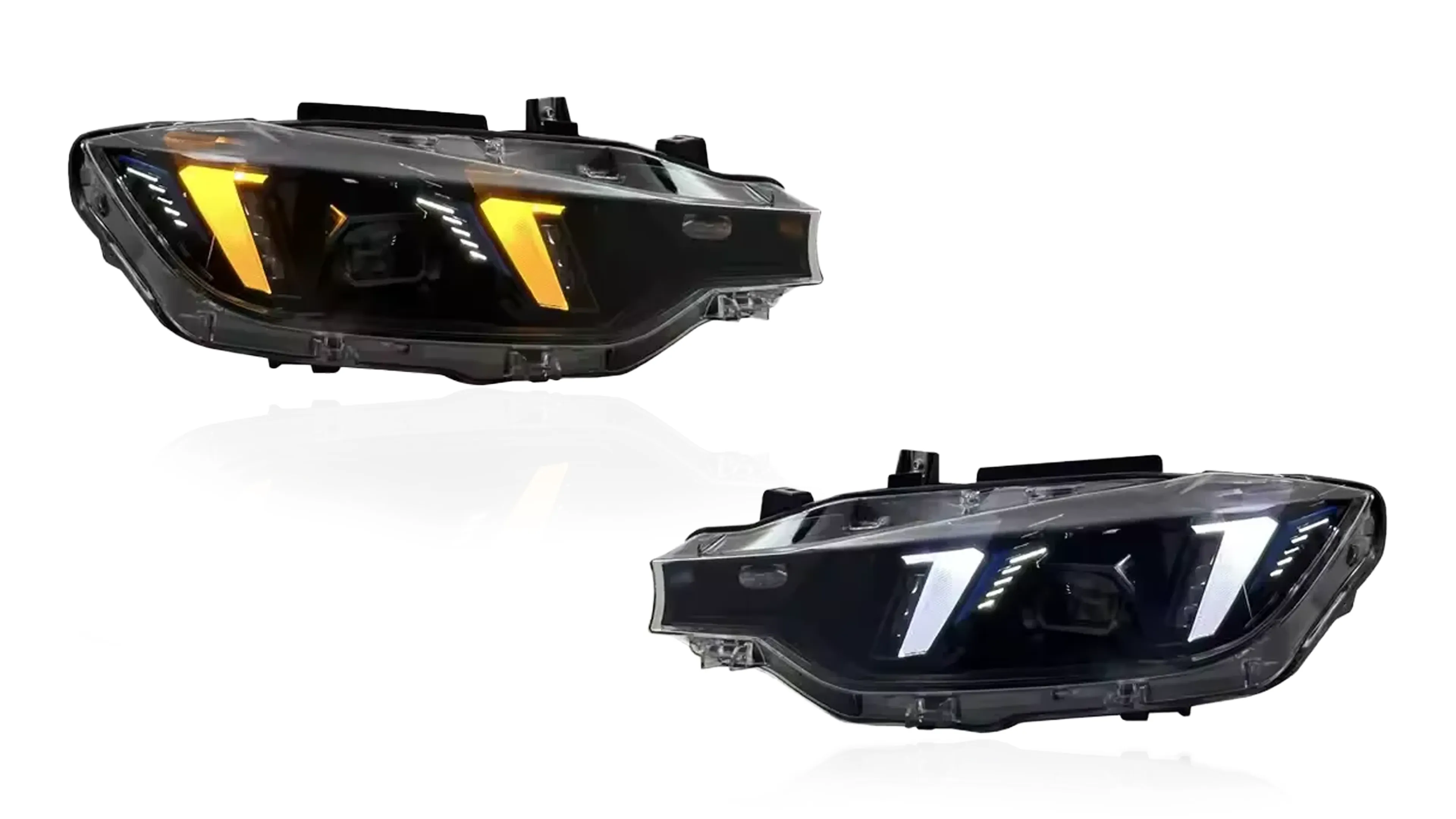

B) Arrow-Style — współczesna sygnatura BMW
Kanciasty DRL w kształcie strzałki znany z G82 M4 i gamy 2024+, przeniesiony na linie nadwozia F30. Projektory bi-LED, fabrycznie zamontowana elektronika, DRL White albo przełączany White/Yellow — i jedyny styl dostępny również w wersji do samochodów z fabrycznym LCI Icon LED, a także do halogenu i Xenon. W innych miejscach sprzedawany jako „Snake Eye”; to ta sama sygnatura 2024+.
Pasuje: halogen (2012–2018), Xenon w tym AFS (2012–2015), LCI Icon LED (2016–2018). Nie pasuje do F34.
| CSL Icon-Style | Arrow-Style | |
|---|---|---|
| Wygląd referencyjny | Sygnatura F30 LCI „Icon” | G82 M4 / strzałka BMW 2024+ |
| Pasuje do halogenu | ✓ pre-LCI & LCI | ✓ pre-LCI & LCI |
| Pasuje do Xenon / AFS | ✓ | ✓ |
| Pasuje do LCI Icon LED | — (użyj modułów DRL lub Arrow-Style) | ✓ |
| Opcje DRL | White · W/Yellow · W/Yellow/Amber · W/Yellow/Red | White · W/Yellow |
| Projektor | Bi-LED, ~6,000 lm | Bi-LED, wysoka moc |
| Kodowanie | Brak | Brak |
| Gwarancja | 2 lata | 2 lata |
Oba style: F30 Sedan i F31 Touring, LHD i RHD, dostarczane jako kompletne lampy bez konieczności przekładania elementów ze starych reflektorów, szczelne obudowy.
4) Co zmienia się nocą — i co dzieje się z poziomowaniem oraz AFS
Z halogenu: największy skok na tej platformie
Jeden moduł bi-LED obsługuje światła mijania i drogowe przez projektor z ostrą linią odcięcia — szeroki, równomierny, biały pas światła zamiast krótkiej, żółtej plamy halogenu. Różnica jest największa dokładnie tam, gdzie liczy się najbardziej: na nieoświetlonych drogach, w deszczu i podczas ciemnej połowy roku. W samochodach halogenowych wysokość wiązki ustawia się jednorazowo, mechanicznie, podczas montażu — pokrętło na desce rozdzielczej nie steruje już nowymi lampami, ponieważ fabryczny samochód halogenowy nie ma układu poziomowania, z którym LED mógłby się komunikować. Ustaw światła prawidłowo metodą na ścianie, a pozostaną na tej wysokości.
Z Xenon: pełna moc od razu i koniec z ballastami
Pełna moc natychmiast po włączeniu — bez rozgrzewania Xenon — z wyraźniejszą linią odcięcia, a wszystkie elementy eksploatacyjne (ballasty, zapłonniki, moduły ringów corona) znikają jednocześnie. Jeśli chodzi o jasność, trzeba uczciwie określić punkt odniesienia: palnik Xenon stopniowo traci wydajność z wiekiem, dlatego w większości samochodów z lat 2012–2015 bi-LED ~6,000 lm będzie wyraźnym krokiem naprzód; w porównaniu ze świeżym palnikiem oczekuj podobnego zasięgu, ale ostrzejszego odcięcia. Automatyczne poziomowanie zostaje zachowane: sygnał wysokości zawieszenia nadal dostosowuje wiązkę do obciążenia, bez błędów poziomowania. W samochodach z AFS fizyczny skręt reflektora zastępuje stała, szeroka wiązka bi-LED — bez kodowania, bez błędów, ale bez ruchomego światła. Jeśli skrętna wiązka w zakrętach jest dla Ciebie warunkiem koniecznym, lepiej jasno powiedzieć o tym tutaj niż później w wiadomości do supportu.
Oba style są skonfigurowane pod zimne i ciepłe testy żarówek F30, dzięki czemu nie ma migotania przy uruchamianiu ani ostrzeżeń na desce rozdzielczej zarówno przy instalacji halogenowej, jak i Xenon — w przewodniku CANBUS wyjaśniamy, na czym polegają te kontrole.
5) Kolory DRL: żółty, bursztynowy, czerwony — i jak działa przełączanie
Każdą przełączaną wersją sterujesz fabryczną manetką świateł drogowych, a wybrany tryb jest zapamiętywany po wyłączeniu i ponownym uruchomieniu samochodu. Biały jest trybem codziennym; kolory to charakterystyczna sygnatura wybierana wtedy, gdy sytuacja na to pozwala — logikę przełączanych DRL opisujemy w naszym przewodniku po DRL CSL.
CSL Icon-Style — przełączanie
- White / Yellow: mrugnij 6×, aby włączyć żółty, 5×, aby wrócić do białego.
- White / Yellow / Amber i White / Yellow / Red: 5× biały → żółty, 6× żółty → bursztynowy lub czerwony, 7× powrót do białego.
- White jednokolorowy: stały.
Arrow-Style — przełączanie
- White / Yellow: mrugnij 5×, aby przełączyć tryb.
- White jednokolorowy: stały.
Czerwone DRL to najnowszy kierunek w świecie DRL i zdecydowanie przyciągają najwięcej uwagi — czerwony i bursztynowy traktuj jako sygnaturę na pokazy i eventy, biały jako tryb do codziennej jazdy i używaj ich zgodnie z przeznaczeniem oraz lokalnymi wymaganiami.
6) Masz już LCI Icon LED? Dwie opcje
Zachowaj fabryczne reflektory — dodaj moduły DRL
Twój LCI Icon LED jest już dobrym reflektorem. Przełączane moduły DRL White/Yellow zastępują wyłącznie segmenty DRL — sześć modułów (ring Icon składa się z trzech segmentów na stronę), radiatory są już zamontowane, nie trzeba kodować, a modyfikację można całkowicie odwrócić — i dodają pięć trybów sterowanych manetką: ręczne przełączanie (3×), tryb automatyczny podążający za światłami mijania (5×), strobe (7×), breathing (11×), reset (9×). Biały jest dopasowany do fabrycznej temperatury barwowej. Pasuje także do identycznego reflektora F80 M3.
Wymień je — Arrow-Style, wersja LCI LED
Jeśli chcesz zmienić design, a nie tylko kolor: Arrow-Style jest dostępny w specjalnej wersji do fabrycznej instalacji LCI LED i przenosi na F30 współczesną sygnaturę strzałki BMW — razem z przełączanym White/Yellow — bez przekładania żadnych elementów i bez kodowania. CSL Icon-Style nie jest oferowany do samochodów LCI LED: wygląd Icon już masz; moduły są rozwiązaniem, jeśli chcesz dodać kolor.
7) Kompatybilność & numery OEM
| Twój samochód | CSL Icon-Style | Arrow-Style | Moduły DRL |
|---|---|---|---|
| Halogen, pre-LCI 2012–2015 | Wersja Halogen | Wersja Halogen | — |
| Halogen, LCI 2016–2018 | Wersja Halogen | Wersja Halogen | — |
| Xenon (522), pre-LCI | Wersja Xenon | Wersja Xenon | — |
| Adaptive Xenon (522 + 524), pre-LCI | Wersja Xenon | Wersja Xenon | — |
| LCI Icon LED 2016–2018 (F30/F31/F35/F80) | — | Wersja LED | ✓ zestaw sześcioczęściowy |
| F34 Gran Turismo | — | — | — |
Oba style reflektorów: F30 Sedan i F31 Touring, LHD i RHD, wszystkie silniki od 316i do 340i. Samochody z AFS zamawiają wersję Xenon — elektronika natywnie obsługuje instalację adaptacyjną. Oznaczenia homologacyjne są wytłoczone na kloszu (biały tryb DRL jest konfiguracją do codziennego użytku) — sposób ich odczytywania opisujemy w naszym przewodniku E-mark & ECE.
Tabela numerów części OEM (kliknij, aby rozwinąć)

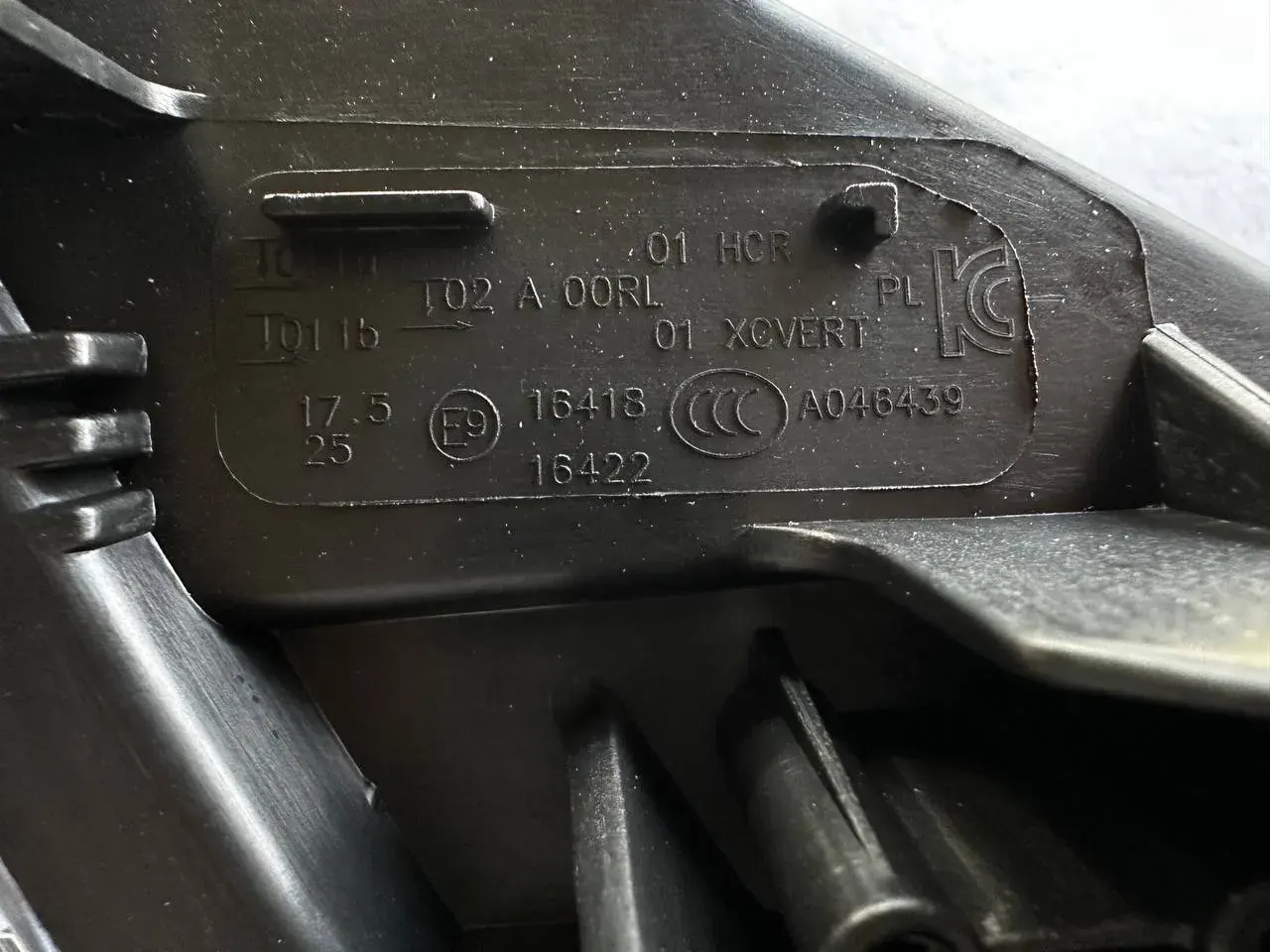

Porównaj numer z naklejki na obudowie reflektora, aby potwierdzić fabryczny typ — a tym samym wersję, którą należy zamówić.
| Fabryczny reflektor | Numery części OEM | Wersja |
|---|---|---|
| Pre-LCI halogen · 2012–2015 | 63117338709 (L) · 63117338710 (R) | Halogen |
| Pre-LCI Xenon, bez funkcji adaptacyjnej · 2012–2015 | 63117338705 (L) · 63117338706 (R) | Xenon |
| Pre-LCI Adaptive Xenon (AFS) · 2012–2015 | 63117338707 / 63117339385 (L) · 63117338708 / 63117339386 (R) | Xenon |
| LCI halogen · 2016–2018 | 63117365599 (L) · 63117365600 (R) | Halogen |
| LCI Icon LED — moduł DRL · 2016–2018 | 63117419615 (numer BMW obejmuje trzy moduły, jedną stronę) | DRL modules / Arrow LED version |
Nie widzisz swojego numeru? Wyślij nam swój VIN. Zasady numeracji BMW 63 11 wyjaśniamy w przewodniku po identyfikacji.
8) Montaż & ustawienie świateł
Reflektory — 2 do 3 godzin, zderzak zdjęty
Pokaż pięć kroków
- Zdemontuj przedni zderzak: śruby Torx wzdłuż górnej krawędzi, klipsy po bokach, mocowania dolnej osłony; przed wysunięciem zderzaka odłącz przewody świateł przeciwmgielnych i czujników.
- Odkręć fabryczne reflektory (Torx — zazwyczaj dwie śruby u góry i po jednej z każdej strony) i odłącz główną wtyczkę.
- Podłącz nowy reflektor do fabrycznej instalacji — bez adapterów i bez przepinania pinów.
- Przetestuj przed ponownym montażem: światła mijania, drogowe, kierunkowskazy i przełączanie kolorów DRL.
- Zamontuj zderzak; ustaw wysokość wiązki za pomocą wbudowanych regulatorów — samochody halogenowe ustawiasz raz w tym momencie, a w samochodach z Xenon potwierdź działanie sekwencji automatycznego poziomowania.
Przed zdjęciem zderzaka zabezpiecz krawędzie błotników taśmą lakierniczą; na śruby przyda się magnetyczna tacka.
Moduły DRL — 45 do 90 minut
Pokaż kroki
- Uzyskaj dostęp do tylnej części reflektora: skręć koła na zewnątrz i odchyl nadkole albo poluzuj zderzak, aby uzyskać więcej miejsca.
- Każdy z trzech modułów DRL na stronę jest przykręcony śrubami Torx T20 — odkręć je, odłącz moduł, podłącz nowy i ponownie przykręć. Lewa i prawa strona są identyczne.
- Przed ponownym montażem przetestuj wszystkie sześć segmentów w kolorze białym i żółtym.
Po każdej pracy przy reflektorach ustaw światła: dziesięć minut przy ścianie metodą 1%. Jeśli później pojawi się coś nietypowego — ostrzeżenia, migotanie — pierwsze trzy kontrole z przewodnika CANBUS rozwiązują większość przypadków.
9) Dokończ tył: tylne lampy F30
Nowoczesny przód ze zmęczonymi fabrycznymi lampami z tyłu to dopiero połowa projektu. Trzy kierunki, wszystkie plug-and-play dla F30 i F80 — styl LCI (tył po liftingu pasujący do przodu Icon), styl GTS OLED oraz styl CSL Laser. Pełne porównanie znajdziesz w naszym przewodniku po tylnych lampach F30/F80.
10) FAQ — modernizacja reflektorów F30 / F31
Czy można przejść w F30 bezpośrednio z halogenu na Full LED?
Czy potrzebuję kodowania albo rezystorów?
Czy automatyczne poziomowanie nadal działa? A co z ręcznym pokrętłem w samochodach halogenowych?
Mam Adaptive Xenon (AFS). Co tracę, a co zyskuję?
Czy mogę mieć czerwone DRL w F30?
Który styl daje wygląd LCI w samochodzie pre-LCI?
Mam fabryczne LCI Icon LED. Jakie mam opcje?
Czy pasują do F31 Touring, F34 GT albo F80 M3?
Moje reflektory Xenon mają kondensację i jeden ring świeci słabo. Naprawiać czy wymieniać?
