E-Mark i oświetlenie ECE: jak odczytywać oznaczenia reflektorów i lamp (HCR, DCR, RL, strzałki, numery referencyjne)
Rozszyfruj wszystkie oznaczenia na lampie z homologacją ECE: co naprawdę oznacza numer E, dlaczego HCR nie oznacza „halogen”, za co odpowiadają strzałka i numer referencyjny, co znaczą kody lamp tylnych i kierunkowskazów, jaka zasada R48 dotyczy DRL i kierunkowskazów oraz czego znak E nie gwarantuje automatycznie podczas przeglądu.
Każdy homologowany reflektor i każda homologowana lampa tylna w Europie mają niewielki zestaw wytłoczonych oznaczeń — literę E w okręgu z numerem, numer homologacji, litery takie jak HCR lub DCR, a czasem również liczbę, na przykład 25. Większość właścicieli samochodów nigdy ich nie odczytuje; diagności robią to zawsze. Ten przewodnik wyjaśnia cały system prostym językiem: co naprawdę mówi numer E (i czego nie mówi), dlaczego „H” w HCR nie oznacza halogenu, w jaki sposób numer referencyjny ogranicza światła drogowe, co oznaczają kody lamp tylnych oraz która zasada dotycząca DRL i kierunkowskazów jest rzeczywistym wymogiem przepisów, a nie tylko przyjętą praktyką.
Wersja w 60 sekund
Znak E (litera E w okręgu + numer) oznacza, że lampa została homologowana typu zgodnie z regulaminem UN ECE przez organ kraju identyfikowanego tym numerem — E1 Niemcy, E4 Holandia, E9 Hiszpania, E13 Luksemburg — i każdy numer E jest tak samo ważny we wszystkich krajach stosujących regulaminy ECE. Litery informują, jakie funkcje zostały homologowane: C światło mijania, R światło drogowe, CR oba; prefiks H (HC, HR, HCR) oznacza klasę B — wyższą klasę parametrów stosowaną zarówno w reflektorach halogenowych, jak i LED — a nie „halogen”; D (DC, DR, DCR) oznacza lampę wyładowczą/xenonową; RL to światło do jazdy dziennej, A to przednie światło pozycyjne, a PL oznacza klosz z tworzywa sztucznego. Znak E wytłoczony na kloszu jest dowodem homologacji, którego szuka diagnosta — nie potrzeba dodatkowych dokumentów; pozostaje prawidłowo zamontować lampę: ustawić ją, zachować właściwe barwy i poprawne okablowanie bez błędów.
1) Budowa znaku E — cztery elementy

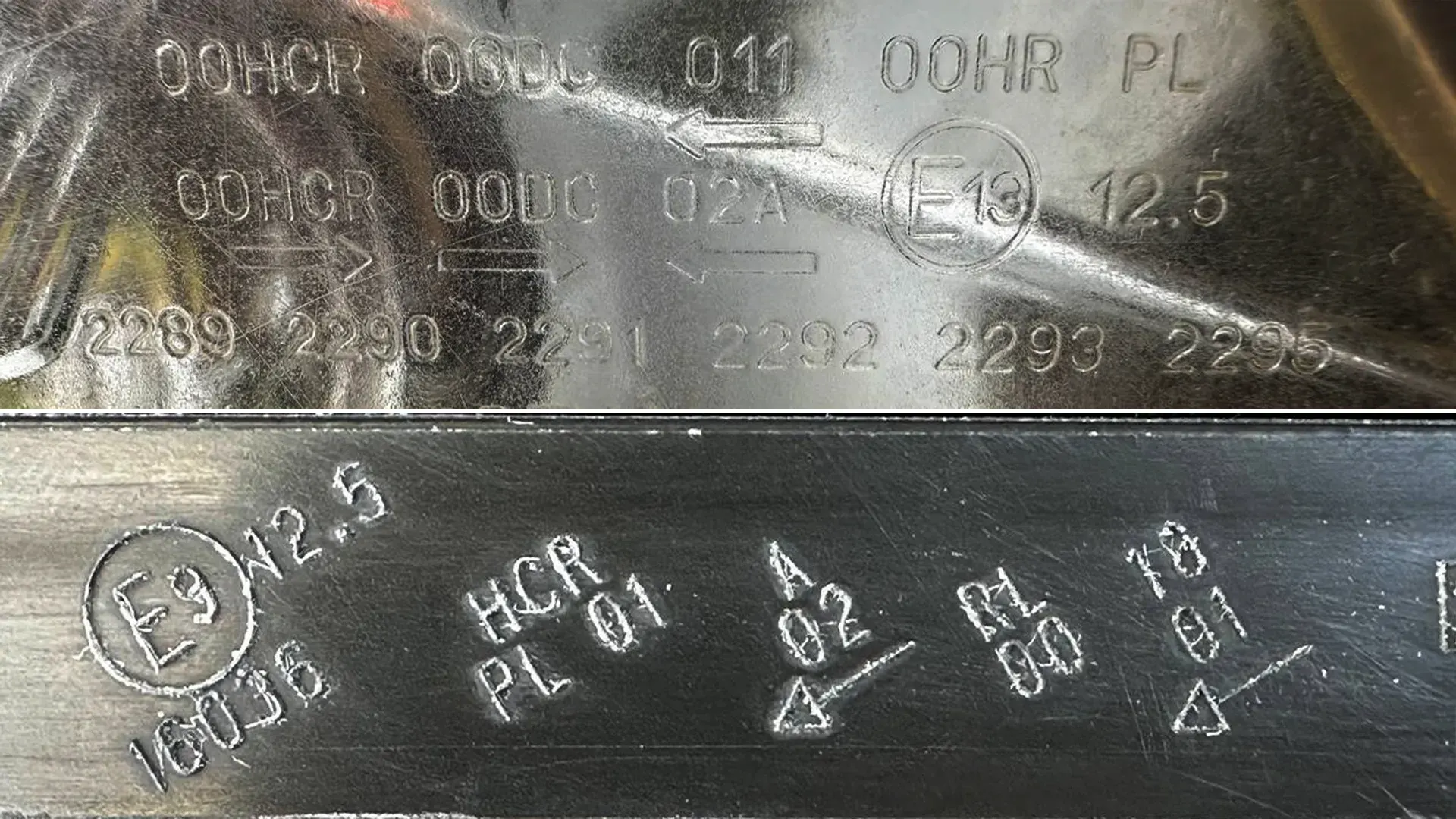

Typowe oznaczenie reflektora może wyglądać na przykład tak: ⓔ13 HCR PL 25 05 1234. Po rozłożeniu:
① E w okręgu + numer — kto wydał homologację
Kraj, którego organ homologacyjny zbadał i zatwierdził lampę. Numer identyfikuje organ homologacyjny, nie kraj, w którym wolno używać lampy — patrz sekcja 2.
② Litery funkcji — do czego lampa jest homologowana
C, R, CR, HC, HCR, DC, DCR, RL, A, B/F3, 1, 1a, 1b… Każda funkcja w lampie zespolonej otrzymuje własne oznaczenie, dlatego nowoczesny reflektor zwykle ma kilka grup symboli — wyjaśnionych w sekcji 3.
③ Numer homologacji — która wersja przepisów
Cyfry po znaku. Pierwsze dwie cyfry wskazują serię poprawek do regulaminu, według którego homologowano lampę (np. „05” = seria 05); pozostała część to indywidualny numer homologacji.
④ Dodatkowe symbole — strzałka, PL, numer referencyjny
Pozioma strzałka na niektórych reflektorach (system ruchu), PL (klosz z tworzywa) oraz liczba taka jak 12.5, 25 lub 30 obok homologacji światła drogowego (wartość referencyjna). Każdy z tych symboli opisano w sekcji 4.
2) Numery E i kraje — czy ma znaczenie, który?
Nie. To jedno z najczęstszych nieporozumień dotyczących znaków E: lampa E9 nie jest „legalna tylko w Hiszpanii”, a lampa E1 nie jest „bardziej homologowana” niż E13. Numer mówi wyłącznie, który organ przeprowadził badanie; sama homologacja jest uznawana przez wszystkie kraje stosujące regulaminy UN ECE. Często spotykane numery:
| Oznaczenie | Kraj homologacji | Oznaczenie | Kraj homologacji |
|---|---|---|---|
| E1 | Niemcy | E11 | Wielka Brytania |
| E2 | Francja | E13 | Luksemburg |
| E3 | Włochy | E20 | Polska |
| E4 | Holandia | E24 | Irlandia |
| E9 | Hiszpania | E36 | Litwa |
E13 (Luksemburg) i E4 (Holandia) pojawiają się na dużej części oświetlenia aftermarketowego po prostu dlatego, że ich organy są często wykorzystywane przez laboratoria certyfikujące — nie mówi to nic o jakości ani zakresie funkcji.
3) Kody funkcji reflektorów — poprawna legenda
Litery na reflektorach mają prostą logikę: C = światło mijania, R = światło drogowe, CR = obie funkcje w jednej jednostce, C/R = obie funkcje, ale nie mogą działać jednocześnie. Prefiks określa klasę lub technologię:
| Kod | Znaczenie |
|---|---|
| C · R · CR | Światło mijania · światło drogowe · oba — reflektor klasy A (niższa klasa fotometryczna; starsze konstrukcje żarówkowe). |
| HC · HR · HCR | Światło mijania · światło drogowe · oba — reflektor klasy B. H oznacza wyższą klasę parametrów, nie źródło światła: zarówno reflektory halogenowe, jak i LED homologowane według R112 używają tych oznaczeń. Reflektor LED oznaczony HCR jest oznaczony prawidłowo. |
| DC · DR · DCR | Światło mijania · światło drogowe · oba — reflektor wyładowczy (HID/xenon), homologowany według R98. |
| HC/R · DC/R | Światło mijania i drogowe, które nie mogą świecić jednocześnie — wskazuje na to ukośnik. |
| Mieszane, np. DCHR | W lampach zespolonych wymienione są wszystkie funkcje: DCHR = xenonowe światło mijania + światło drogowe klasy B w jednej obudowie. |
| C-BS · CR-BS · WCR-DS… | Symetryczny reflektor świateł mijania (płaska granica światła), homologowany według R113 — osobna kategoria z własnymi kodami: S oznacza symetryczny, a poprzedzająca litera klasę (A–E). Reflektor z płaską granicą oznaczony w ten sposób jest oznaczony prawidłowo, a nie „pozbawiony HCR”. |
| RL | Światło do jazdy dziennej (R87). |
| A | Przednie światło pozycyjne (R7). |
| B · F3 | Przednie światło przeciwmgłowe (R19) — B w starszych homologacjach, F3 w aktualnych. |
| 1 · 1a · 1b | Kategorie przednich kierunkowskazów (R6) — numer zależy od odległości kierunkowskazu od światła mijania. |
| PL | Klosz z tworzywa sztucznego — materiał przeszedł wymagane testy odporności na ścieranie, starzenie, warunki atmosferyczne i chemikalia przewidziane dla poliwęglanu. |
| → / ↔ (jeśli występuje) | Symbol systemu ruchu na niektórych reflektorach. Brak strzałki oznacza standardową konfigurację dla ruchu prawostronnego — należy czytać razem z kodem światła mijania, patrz sekcja 4. |
4) Strzałka, numer referencyjny, PL i R149
Strzałka — czytaj ją razem z kodem reflektora
W przypadku asymetrycznej homologacji światła mijania (rodziny HC/HCR i DC/DCR) strzałka kierunku ruchu określa, dla którego systemu ruchu reflektor został homologowany. Brak strzałki oznacza standardową wersję dla ruchu prawostronnego; pojedyncza pozioma strzałka oznacza reflektor przeznaczony wyłącznie do ruchu lewostronnego; strzałka dwukierunkowa (↔) oznacza reflektor homologowany dla obu systemów.
Nie oceniaj przydatności reflektora do danego systemu ruchu wyłącznie na podstawie widocznego kształtu granicy światła. Symetryczne reflektory z płaską granicą stanowią osobną kategorię homologacji UN — Regulamin 113 — i mają własne kody funkcji rozpoznawalne po przyrostku S oraz literze klasy: C-BS, CR-BS, WCR-DS itd. Zespolona lampa może także mieć strzałki dotyczące innych funkcji, dlatego kod światła mijania i odpowiadającą mu strzałkę zawsze należy interpretować razem.
Numer referencyjny — limit dla świateł drogowych
Liczba taka jak 12.5, 17.5, 25 lub 30 obok homologacji światła drogowego nie jest oceną jasności, lecz wartością montażową. Zgodnie z R48 numery referencyjne wszystkich świateł drogowych, które mogą świecić jednocześnie, nie mogą łącznie przekraczać 100, co odpowiada maksymalnie 430 000 cd na pojeździe. Para reflektorów o wartości 30 daje łącznie 60; po dołożeniu dodatkowych lamp drogowych limit zaczyna mieć znaczenie.
PL — klosz z tworzywa sztucznego
Niemal każda współczesna lampa ma klosz z poliwęglanu. PL potwierdza, że materiał przeszedł wymagane testy odporności na ścieranie, warunki atmosferyczne, wilgoć i środki chemiczne — różnica między kloszem, który pozostaje przezroczysty, a takim, który żółknie po trzech sezonach letnich.
R149 — nowe oznaczenie, które będzie pojawiać się coraz częściej
Od końca 2021 roku nowe homologacje reflektorów są wydawane zgodnie z UN R149 („Road Illumination Devices”), które połączyło R112, R98, R113, R123 i R119 w jeden regulamin niezależny od technologii. Lampy homologowane według R149 mają inaczej zbudowane oznaczenie, czasem z kompaktowym kodem „unique identifier” zamiast klasycznego układu. Istniejące homologacje R112/R98 pozostają w pełni ważne — starszy typ oznaczenia nie oznacza wygaśnięcia homologacji.
5) Kody lamp tylnych i kierunkowskazów
Ta sama logika obowiązuje z tyłu pojazdu. Lampa tylna zwykle ma na kloszu kilka grup oznaczeń:
| Kod | Znaczenie |
|---|---|
| R · R1 · R2 | Tylne światło pozycyjne, R7 — warianty zależne od intensywności. |
| S1 · S2 | Światło stop, R7 — S1 o jednym poziomie intensywności, S2 o intensywności zmiennej. |
| F | Tylne światło przeciwmgłowe, R38 — czerwone, wymagane po stronie kierowcy lub centralnie w Europie. |
| AR | Światło cofania, R23 — wyłącznie białe. |
| 2a · 2b | Kategorie tylnych kierunkowskazów, R6 — bursztynowe; 2b ze zmienną intensywnością. |
| 5 · 6 | Kategorie bocznych kierunkowskazów, R6. |
| L | Tylne oświetlenie tablicy rejestracyjnej, R4. |
| IA | Klasa tylnego urządzenia odblaskowego, R3 — czerwony odblask musi być obecny także w tylnej lampie LED. |
Częstotliwość migania również jest regulowana: 90 ± 30 błysków na minutę (60–120). Szybsze miganie po wymianie lampy to „hyper-flash” — reakcja systemu monitorowania obciążenia, opisana w naszym przewodniku CANBUS & hyper-flash.
6) DRL + kierunkowskaz: rzeczywista zasada
Często można przeczytać, że „DRL powinny się przyciemniać podczas kierunkowskazu”. Regulamin (UN R48, §6.19.7) jest bardziej precyzyjny — warto znać go dokładnie, bo diagności również go znają:
- DRL i kierunkowskaz korzystają z tego samego źródła światła lub powierzchni świecącej („reciprocally incorporated”): DRL po tej stronie musi się wyłączyć przez cały czas działania kierunkowskazu — zarówno podczas fazy świecenia, jak i przerwy każdego błysku.
- DRL znajduje się w odległości do 40 mm od kierunkowskazu: DRL po tej stronie może się wyłączyć lub zmniejszyć intensywność podczas kierunkowskazu — jest to dozwolone, ale nie obowiązkowe.
- DRL znajduje się dalej niż 40 mm: brak takiego wymogu; DRL może pozostać włączone z pełną intensywnością.
Chodzi o kontrast: bursztynowy sygnał obok jasnego białego DRL jest trudniejszy do szybkiego zauważenia. Dobrze zaprojektowane reflektory LED z paskiem DRL biegnącym obok kierunkowskazu rozwiązują to elektronicznie — segment DRL po stronie migającej wyłącza się lub przyciemnia i wraca natychmiast po zakończeniu sygnału.
7) Prawidłowy montaż — druga połowa kontroli
Znak E odpowiada na pierwsze pytanie diagnosty — czy ta lampa jest homologowana? — i robi to bezpośrednio na kloszu: wytłoczone oznaczenie jest dowodem i nie wymaga dodatkowego certyfikatu ani dokumentacji. Drugie pytanie brzmi, czy homologowana lampa jest prawidłowo zamontowana i działa poprawnie w samochodzie — i właśnie tutaj zaczynają się praktyczne kontrole:
- Ustawienie w granicach tolerancji, bez światła powyżej granicy światła i cienia — zobacz nasz przewodnik regulacji reflektorów.
- Barwy i okablowanie prawidłowe — z przodu białe, kierunkowskazy bursztynowe, z tyłu czerwone — oraz częstotliwość 60–120/min bez komunikatów o przepalonej żarówce.
- Numery referencyjne świateł drogowych łącznie nie większe niż 100, jeśli dodano lampy dodatkowe.
- Wszystkie wymagane funkcje obecne i działające — tylne odblaski, tylne przeciwmgłowe, DRL włączające się wraz z zapłonem.
- Poziomowanie działa, jeśli jest zamontowane, a na desce nie ma błędów oświetlenia.
- Lampa używana w swojej codziennej konfiguracji: w reflektorach z przełączanym kolorem DRL biały tryb jest ustawieniem codziennym, a dodatkowe kolory są opcją stylistyczną — używaj ich zgodnie z przeznaczeniem i lokalnymi wymaganiami. Pełną logikę opisuje nasz przewodnik po DRL CSL.
8) Lista kontrolna przed przeglądem: co sprawdza diagnosta
Niezależnie od tego, czy jest to TÜV, MOT, ITV, Contrôle Technique czy Techninė apžiūra, kontrola oświetlenia obejmuje zasadniczo te same elementy. Pięć minut sprawdzania przed wizytą może oszczędzić powtórnego badania:
- Oznaczenia obecne i czytelne — E w okręgu i litery funkcji wytłoczone na każdej lampie. To właśnie czyta diagnosta; dodatkowe dokumenty nie są wymagane.
- Ustawienie świateł mijania w zakresie tolerancji, bez światła powyżej granicy światła i cienia. Wstępnie sprawdź je metodą ściany 1%.
- Barwy: z przodu białe, kierunkowskazy bursztynowe, z tyłu czerwone, cofania białe, tylne przeciwmgłowe czerwone.
- Częstotliwość kierunkowskazów 60–120 na minutę po obu stronach, bez komunikatów o uszkodzeniu lampy.
- Zachowanie DRL — włączone po zapłonie i ustępujące kierunkowskazowi tam, gdzie wymaga tego konstrukcja.
- Poziomowanie działa tam, gdzie jest zamontowane; brak błędów „adaptive headlight” na desce.
- Klosze przejrzyste i suche — patrz sekcja o kondensacji poniżej.
Krótko o ustawieniu: granica światła i cienia świateł mijania powinna znajdować się około 1 cm niżej na każdy metr odległości od ściany (7,6 cm przy 7,6 m), a dokładna wartość dla twojego auta jest podana na naklejce regulacyjnej pod maską — zwykle 1,0–1,5%. Pełna metoda, znaczenie naklejki i to, co mierzą urządzenia do kontroli świateł, są opisane w przewodniku regulacji reflektorów.
9) Kondensacja czy wilgoć — co jest usterką?
Normalne: lekkie zaparowanie, które znika
Każdy reflektor „oddycha” przez otwory wentylacyjne; lekkie, równomierne zaparowanie po zimnej nocy lub myjni, które znika po kilku minutach pracy świateł, to zjawisko fizyczne, a nie usterka. Diagnosta nie powinien tego traktować jako awarii i nie powoduje to uszkodzeń.
Usterka: krople i stojąca woda, które nie znikają
Widoczne krople, ślady wody lub jej gromadzenie się w dolnym narożniku przez wiele dni oznaczają problem z uszczelnieniem. Taka wilgoć koroduje złącza i uszkadza moduły LED oraz sterowniki — to typowy ciąg zdarzeń stojący za historiami „jedna strona przestała działać”. Problem warto udokumentować i usunąć.
10) Pliki do pobrania — wydrukuj i trzymaj w schowku
Dekoder kodów ECE (PDF)
Jednostronicowa ściąga: numery E, kody funkcji reflektorów i lamp tylnych, numery referencyjne.
PobierzLista kontroli oświetlenia przed przeglądem (PDF)
Lista punktów: oznaczenia, kolory, częstotliwość migania, działanie DRL, ustawienie i kondensacja.
PobierzSzablon do regulacji reflektorów (PDF)
Siatka oznaczeń na ścianę dla ustawień 7,6 m i 5 m wraz z tabelą przeliczeń spadku.
Pobierz11) Najczęstsze pytania — znaki E i oświetlenie ECE
Co oznacza znak E na reflektorze?
Czy ma znaczenie, z którego kraju pochodzi numer E lampy?
Czy HCR oznacza reflektor halogenowy? Mój reflektor LED ma oznaczenie HCR.
Czy znak E sprawia, że reflektor jest legalny w moim samochodzie?
Co oznacza numer referencyjny (12.5, 25, 30) na reflektorze?
Czy DRL muszą się wyłączać po włączeniu kierunkowskazu?
Czy kondensacja wewnątrz reflektora jest usterką?
Czy reflektory ELERON mają znak E?
Oznaczenia odczytane — teraz dwie rzeczy, które mierzy diagnosta
Nawet homologowana lampa wymaga prawidłowego ustawienia i bezbłędnego okablowania. Dwa poniższe przewodniki omawiają właśnie te kwestie; przewodnik identyfikacyjny pomoże, jeśli nie wiesz, jakie reflektory fabrycznie zamontowano w twoim BMW.
