Scheinwerfer richtig einstellen: 1%-Regel, Wandmethode & was Prüfer kontrollieren
Die 1%-Regel richtig erklärt — wo der tatsächliche Einstellwert deines Fahrzeugs steht, die Wandmethode Schritt für Schritt, wie ein korrektes ECE-Lichtbild aussieht und was TÜV, MOT und andere Scheinwerferprüfgeräte tatsächlich messen. Unverzichtbar nach jeder LED- oder Xenon-Nachrüstung.
Die richtige Scheinwerfereinstellung sind die zehn Minuten, die viele überspringen — und genau der Grund, warum ein brandneuer Satz LED-Scheinwerfer entweder hervorragend funktioniert oder dir an jeder Kreuzung Lichthupe einbringt. Dieser Leitfaden erklärt die 1%-Regel richtig (einschließlich der Stelle, an der der tatsächliche Wert für dein Fahrzeug angegeben ist), führt Schritt für Schritt durch die Wandmethode, zeigt, wie ein korrektes ECE-Lichtbild aussieht, und erklärt, was TÜV, MOT und andere Prüfstellen tatsächlich messen. Die Anleitung gilt grundsätzlich für jedes Fahrzeug, richtet sich aber besonders an frisch montierte LED- und Xenon-Scheinwerfer — denn bei einer scharfen Hell-Dunkel-Grenze wird jeder Einstellfehler sofort sichtbar.
Die 60-Sekunden-Version
Stelle das Fahrzeug auf ebenem Untergrund gerade vor eine flache Wand. Miss die Höhe der Scheinwerfermitten (H) und den Abstand zur Wand (D). Die Hell-Dunkel-Grenze des Abblendlichts sollte um D × 1% unterhalb von H liegen — bei 7,6 m sind das 7,6 cm, bei 10 m genau 10 cm. Diese 1% sind der übliche Ausgangswert für typische Pkw-Scheinwerferhöhen; der für dein Fahrzeug tatsächlich vorgeschriebene Wert steht auf einem kleinen Aufkleber mit dem Neigungswert im Motorraum oder in der Nähe des Scheinwerfers (meist 1,0–1,5%). Stelle die vertikale Verstellung so ein, dass die Hell-Dunkel-Grenze auf dieser Linie liegt. Hat dein Lichtbild einen Knick, richte den ansteigenden Bereich an der Mittellinie des jeweiligen Scheinwerfers aus. Danach Probefahrt — fertig. Auch Lichtbilder mit komplett waagerechter Hell-Dunkel-Grenze ohne Anstieg sind völlig normal: Europäische Prüfverfahren — darunter die deutsche HU-Richtlinie und die britischen DVSA-Vorgaben — behandeln symmetrische Lichtbilder als reguläre Bauart und prüfen sie anhand der Höhe der Hell-Dunkel-Grenze sowie darauf, dass kein Licht darüber austritt. Ein Knick ist dafür nicht erforderlich.
1) Warum die Einstellung wichtig ist — besonders nach einem LED-Upgrade
Eine scharfe Hell-Dunkel-Grenze macht Einstellfehler sichtbar
Alte Halogen-Reflektoren laufen nach oben relativ weich aus, sodass ein etwas zu hoch eingestellter Lichtkegel lediglich heller wirkt. Ein moderner LED- oder Bi-Xenon-Projektor hat dagegen eine messerscharfe Hell-Dunkel-Grenze: korrekt eingestellt bringt er das Licht genau dorthin, wo du es brauchst. Liegt die Grenze an der Wand nur 1 cm zu hoch, trifft dieselbe Lichtmenge bei 50 m bereits die Augen des Gegenverkehrs. Je besser die Optik, desto wichtiger ist die korrekte Einstellung.
Zu niedrig ist der andere Fehler
Wer aus Vorsicht zu stark nach unten korrigiert, verschenkt die Lichtleistung, für die er bezahlt hat — der Lichtteppich endet bereits 30 m vor dem Fahrzeug und die Nachtsicht ist schlechter als mit den zuvor montierten Scheinwerfern. Eine korrekte Einstellung bedeutet nicht „so niedrig wie möglich“, sondern einen definierten Winkel, der Reichweite maximiert, ohne zu blenden. Und genau diesen Winkel messen Prüfstellen mit ihren Geräten.

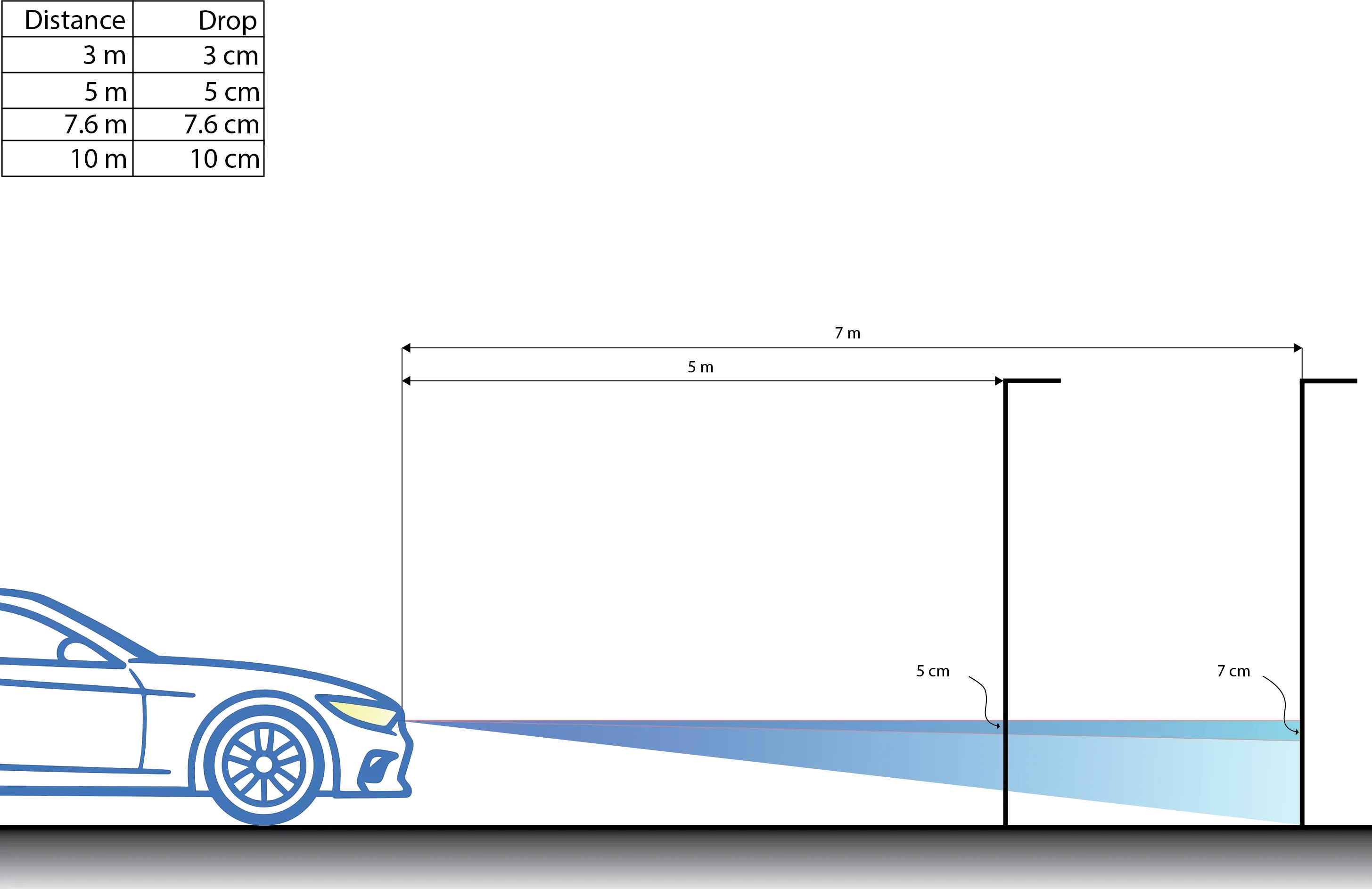

2) Die 1%-Regel — und welcher Wert tatsächlich für dein Fahrzeug gilt
„1%“ bedeutet, dass die Hell-Dunkel-Grenze des Abblendlichts pro 1 m Abstand zum Scheinwerfer um 1 cm absinkt. Miss die Höhe der Scheinwerfermitte (H), stelle das Fahrzeug im Abstand D vor eine Wand und positioniere die Hell-Dunkel-Grenze bei H − (D × 1%):
| Abstand | 1,0% | 1,2% | 1,5% |
|---|---|---|---|
| 5 m | 5,0 cm | 6,0 cm | 7,5 cm |
| 7,6 m (25 ft) | 7,6 cm (3 in) | 9,1 cm | 11,4 cm |
| 10 m | 10,0 cm | 12,0 cm | 15,0 cm |
Größere Abstände sind genauer — ein Markierungsfehler von 1 cm entspricht bei 10 m nur 0,1%, bei 3 m dagegen 0,33%. Nutze daher die längste ebene Strecke, die dir zur Verfügung steht.
Woher die „1%“ wirklich kommen — und warum auf deinem Fahrzeug 1,2% stehen können

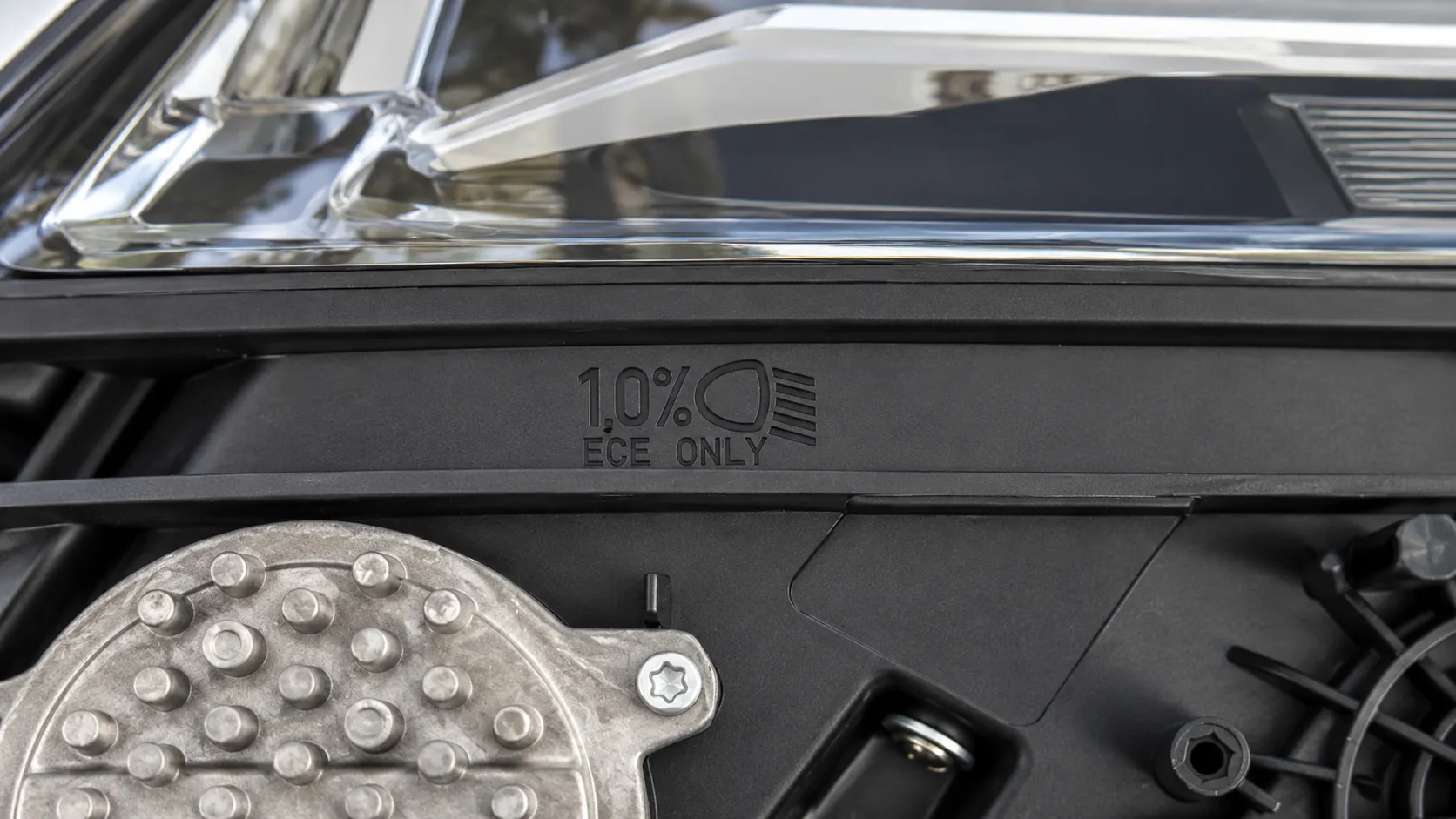

Die europäische Einbauvorschrift (UN ECE R48) verlangt, dass die anfängliche Neigung des Abblendlichts vom Fahrzeughersteller mit einer Genauigkeit von 0,1% festgelegt und am Fahrzeug angegeben wird — meist auf einem kleinen Aufkleber in der Nähe des Scheinwerfers oder unter der Motorhaube mit einem Scheinwerfersymbol und einem Wert wie 1,0%, 1,2% oder 1,5%. Der zulässige Bereich hängt davon ab, wie hoch die Scheinwerfer montiert sind: Bei typischen Pkw-Scheinwerferhöhen unter etwa 0,8–1,0 m liegt die anfängliche Neigung zwischen 1,0% und 1,5%; bei SUVs und Transportern mit höher montierten Scheinwerfern sind es 1,5–2,0%. Die „1%“ sind also ein gängiger Ausgangswert für niedrig montierte Scheinwerfer — keine universelle Regel. Suche den Aufkleber an deinem Fahrzeug und verwende den dort angegebenen Wert. Wenn er nicht auffindbar ist, sind 1,0–1,2% bei Limousinen, Schrägheckmodellen oder Coupés ein sinnvoller Ausgangspunkt; die anschließende Fahrprobe liefert die letzte Kontrolle.
3) Vorbereitung & Messungen
Das Fahrzeug
- Ebener Untergrund, rechtwinklig zu einer geraden Wand. Eine geneigte Einfahrt ist die häufigste Ursache für eine falsche Einstellung — 1% Gefälle bedeutet bereits 1% Einstellfehler.
- Normaler Reifendruck, mindestens halbvoller Tank und übliche Beladung — und, wie es die Vorschrift vorsieht, eine Person auf dem Fahrersitz beziehungsweise ein entsprechendes Gewicht. Drücke jede Fahrzeugecke kurz herunter, damit sich das Fahrwerk setzen kann.
- Manuelle Leuchtweitenregulierung → 0. Hat dein Armaturenbrett ein Stellrad für die Leuchtweite, stelle es vor der Einstellung auf 0; du kalibrierst damit die Referenzposition.
- Automatische Leuchtweitenregulierung: Zündung einschalten und einige Sekunden warten, bis das System seine Initialisierung durchgeführt hat. Erst danach einstellen.
- Scheinwerfergläser reinigen. Mattigkeit oder Schmutz verwischen die Hell-Dunkel-Grenze und verhindern eine präzise Einstellung.
Die Markierungen
- H: Abstand vom Boden bis zur Mitte der jeweiligen Abblendlicht-Projektorlinse. Beide Seiten messen; die Werte sollten übereinstimmen.
- D: Abstand von der Scheinwerferlinse zur Wand — idealerweise 7,6 m oder 10 m, mindestens 5 m. Vom Stoßfänger aus zu messen ist ebenfalls ausreichend; die Abweichung ist bei diesen Distanzen vernachlässigbar.
- Klebebandlinie 1: waagerecht auf Höhe H.
- Klebebandlinie 2: waagerecht auf H minus der Absenkung aus der Tabelle — das ist die Zielhöhe deiner Hell-Dunkel-Grenze.
- Vertikale Linien: eine in Fahrzeugmitte und jeweils eine auf der Mittellinie jedes Scheinwerfers (Abstand zwischen den Linsen messen und von der Fahrzeugmitte aus halbieren).
Werkzeug: Malerkrepp, Maßband, ein Handtuch und das für deine Scheinwerfer passende Einstellwerkzeug — meist Torx oder Innensechskant.
4) Die Wandmethode Schritt für Schritt
- Abblendlicht einschalten und einen Scheinwerfer abdecken — zum Beispiel mit einem Handtuch — damit du jeweils nur ein sauberes Lichtbild einstellst.
- Vertikal: Drehe die Höhenverstellung, bis der waagerechte Teil der Hell-Dunkel-Grenze exakt auf Klebebandlinie 2 liegt — deiner Absenkungslinie. Niemals darüber.
- Horizontal: Hat dein Lichtbild einen Knick — also den Punkt, an dem die Hell-Dunkel-Grenze ansteigt — stelle die horizontale Verstellung so ein, dass dieser Knick auf der vertikalen Mittellinie des betreffenden Scheinwerfers liegt. In Ländern mit Rechtsverkehr steigt die Hell-Dunkel-Grenze rechts vom Knick an; in Großbritannien und Irland nach links. Lichtbilder mit flacher Hell-Dunkel-Grenze (bei modernen LED-Projektoren häufig, darunter mehreren ELERON-Modellen) haben keinen Knick: Richte stattdessen den Hotspot — den hellsten Bereich direkt unterhalb der Hell-Dunkel-Grenze — auf die vertikale Mittellinie des Scheinwerfers aus.
- Handtuch wechseln und den Vorgang am anderen Scheinwerfer wiederholen.
- Beide Scheinwerfer freilegen und die Symmetrie prüfen: Beide waagerechten Hell-Dunkel-Grenzen müssen auf derselben Linie liegen, beide Knicke im gleichen Abstand zur Fahrzeugmitte.
- Fernlicht prüfen: Kurz einschalten — die hellsten Bereiche sollten ungefähr auf den vertikalen Mittellinien der jeweiligen Scheinwerfer liegen und auf oder knapp unterhalb von Linie 1. Bei Bi-LED- oder Bi-Xenon-Projektoren folgt das Fernlicht automatisch der Einstellung des Abblendlichts.
5) So sieht ein korrektes Lichtbild aus — Anstieg und flache Hell-Dunkel-Grenze
Zulässiges Abblendlicht gibt es mit zwei anerkannten Formen der Hell-Dunkel-Grenze, und beide bestehen die Prüfung:
- Asymmetrisch mit Anstieg: eine flache, scharfe horizontale Hell-Dunkel-Grenze auf der Seite des Gegenverkehrs, ein Knick in der Nähe der Scheinwerfermittellinie und anschließend eine zur Fahrbahnrandseite ansteigende Hell-Dunkel-Grenze — entweder als Rampe von etwa 15° oder als erhöhter Absatz („Z“-Form). Der Anstieg beleuchtet Verkehrszeichen und den Fahrbahnrand, ohne entgegenkommende Fahrer zu blenden.
- Flache Hell-Dunkel-Grenze: eine einzige scharfe horizontale Linie über die gesamte Breite des Lichtbilds, ohne Knick und ohne Anstieg. Bei modernen LED-Projektoren zunehmend verbreitet. Sie verzichtet auf etwas zusätzliche Reichweite am Fahrbahnrand zugunsten einer einfachen, vollkommen gleichmäßigen Kante — und ohne Anstieg gibt es auch nichts, was in die falsche Richtung zeigen könnte.
In beiden Fällen liegt der hellste Bereich (Hotspot) direkt unterhalb der Hell-Dunkel-Grenze nahe der Mittellinie des Scheinwerfers. Entscheidend sind in beiden Fällen dieselben zwei Punkte: die Höhe der Hell-Dunkel-Grenze und kein Licht oberhalb davon auf der Gegenverkehrsseite. Auf der Straße zeigt sich eine korrekte Einstellung als breiter, gleichmäßiger Lichtteppich mit einer klaren Kante, die ungefähr auf Höhe der Außenspiegel entgegenkommender Fahrzeuge endet. Ist die Kante unscharf oder das Lichtbild nur ein undefinierter Fleck, liegt das Problem an der Optik beziehungsweise an matten Scheinwerfergläsern — nicht an der Einstellung.
6) Sonderfälle: Leuchtweitenregulierung, tiefergelegte Fahrzeuge, RHD/LHD
Fahrzeuge mit automatischer Leuchtweitenregulierung
Xenon-Scheinwerfer und die meisten LED-Systeme regulieren ihre Höhe automatisch über Niveausensoren am Fahrwerk. Die Wandmethode gilt trotzdem — du stellst damit die Referenzposition ein, von der aus das System arbeitet. Stelle sicher, dass die Sensoren angeschlossen sind, das System initialisiert wurde und der Fahrer beim Einstellen im Fahrzeug sitzt. Verändert sich die Lichtkegelhöhe im Stand ständig, muss zuerst der Sensorfehler behoben werden.
Fahrzeuge mit manuellem Stellrad — und LED-Umbauten
Fahrzeuge mit Halogenscheinwerfern regulieren die Leuchtweite häufig über ein Stellrad im Armaturenbrett: auf 0 stellen, Scheinwerfer einstellen und das Stellrad anschließend nur bei zusätzlicher Beladung verwenden. Nach manchen Halogen-auf-LED-Umbauten steuert das Stellrad die neuen Einheiten nicht mehr — die Höhe wird dann einmal über die Einsteller am Scheinwerfergehäuse festgelegt, genau wie hier beschrieben, und bleibt danach unverändert. (Unser F10/F11-Leitfaden zeigt einen typischen Fall.)
Tiefergelegte oder höhergelegte Fahrzeuge
Eine Änderung der Fahrzeughöhe verändert sowohl H als auch die Fahrzeugneigung — nach Arbeiten am Fahrwerk müssen die Scheinwerfer daher immer neu eingestellt werden. Tiefergelegte Fahrzeuge stehen häufig vorne etwas tiefer, wodurch der Lichtkegel zu niedrig liegen kann; ein höhergelegtes Fahrzeug oder ein stark beladenes Heck kann ihn dagegen nach oben drücken. Immer neu messen — nicht einfach annehmen, in welche Richtung sich die Einstellung verändert hat.
RHD- und LHD-Optiken
Bei Lichtbildern mit Anstieg steigt die Hell-Dunkel-Grenze zur Fahrbahnrandseite an — bei Rechtsverkehr nach rechts, in Großbritannien und Irland nach links. Ein für die falsche Verkehrsseite gebauter Scheinwerfer lässt sich deshalb nicht einfach „korrekt einstellen“: Der ansteigende Teil blendet den Gegenverkehr, unabhängig davon, wo die waagerechte Linie liegt. Eine flache Hell-Dunkel-Grenze besitzt keinen solchen Anstieg und lässt sich deshalb leichter in unterschiedlichen Märkten einsetzen — trotzdem solltest du immer die für deine Verkehrsseite spezifizierte Version bestellen und die Pfeilmarkierung neben dem E-Prüfzeichen kontrollieren.
7) Was Prüfer tatsächlich kontrollieren (TÜV, MOT, ITV, Contrôle Technique …)
Prüfstellen verwenden keine Wand — sie positionieren ein Scheinwerfereinstellgerät (ein optisches Prüfgerät auf Rollen beziehungsweise Schienen) vor jedem Scheinwerfer und lesen den Winkel der Hell-Dunkel-Grenze direkt ab, normalerweise anhand des am Fahrzeug angegebenen Neigungswerts. Geprüft wird insbesondere:
- Vertikale Einstellung innerhalb des Toleranzbereichs. Prüfgeräte akzeptieren einen Bereich um den vorgeschriebenen Wert — bei der britischen MOT-Prüfung darf die Hell-Dunkel-Grenze bei Scheinwerfermitten bis 850 mm beispielsweise zwischen 0,5% und 2,75% nach unten geneigt sein. Wer auf den Fahrzeugwert einstellt, befindet sich komfortabel innerhalb der Toleranz statt direkt an deren Grenze.
- Kein weißes Licht in der „Blendzone“ — also in dem Bereich oberhalb der 0,5%-Linie auf der Seite des Gegenverkehrs. Streulicht oberhalb der Hell-Dunkel-Grenze ist ein klassischer Durchfallgrund und genau deshalb gilt bei der Wandmethode: niemals oberhalb von Linie 2 einstellen.
- Anstieg nur dort, wo die Bauart einen vorsieht. Prüfverfahren behandeln Lichtbilder mit flacher Oberkante als normale, zulässige Form. Die deutsche HU-Scheinwerfer-Prüfrichtlinie — das verbindliche Verfahren unter anderem bei TÜV und DEKRA — unterscheidet ausdrücklich zwischen symmetrischem und asymmetrischem Abblendlicht und sieht für beide eine eigene Prüfung vor: Bei asymmetrischem Lichtbild wird der Knick auf die Senkrechte durch die Zentralmarke gelegt, bei symmetrischem Lichtbild muss die Hell-Dunkel-Grenze die Trennlinie berühren — ein Knick ist nicht erforderlich. Die britischen DVSA-Vorgaben formulieren denselben Grundsatz einfacher: Nicht alle Scheinwerfer besitzen einen Anstieg, und geprüft wird er nur, wenn die Konstruktion einen vorsieht.
- Symmetrie zwischen links und rechts sowie die Funktion einer vorhandenen Leuchtweitenregulierung.
- Genehmigungskennzeichnungen auf der Streuscheibe beziehungsweise dem Scheinwerfer — darunter E-Prüfzeichen und Funktionscodes, die bestätigen, dass es sich um eine genehmigte Leuchteinheit handelt. Wie diese Markierungen gelesen werden, erklären wir separat in unserem Leitfaden zu E-Prüfzeichen & ECE-Beleuchtung.
Die Wandmethode ist eine Vorprüfung, kein offizieller Prüfbericht — sorgfältig durchgeführt bringt sie die Einstellung jedoch zuverlässig in den vorgesehenen Bereich.
8) Häufige Fehler
- Einstellung auf abschüssigem Untergrund — der häufigste Fehler, der oft erst auffällt, wenn der Gegenverkehr Lichthupe gibt.
- Die zweite Klebebandlinie weglassen und auf Scheinwerferhöhe einstellen — das entspricht 0% Absenkung und verursacht massive Blendung.
- Beide Scheinwerfer gleichzeitig unabgedeckt einstellen — die Lichtbilder überlagern sich und lassen sich nicht sauber zuordnen.
- Fahrergewicht vergessen — die Referenzbedingung der Vorschrift beinhaltet den Fahrer nicht ohne Grund.
- Stellrad der Leuchtweitenregulierung nicht auf 0 — dadurch wird auf die falsche Referenz eingestellt und das Stellrad verschiebt die Höhe anschließend zusätzlich.
- Am falschen Einsteller drehen — zuerst vertikale und horizontale Verstellung identifizieren: eine Vierteldrehung reicht, um zu sehen, in welche Richtung sich das Lichtbild bewegt.
- Matte Scheinwerfergläser — eine verschwommene Hell-Dunkel-Grenze lässt sich nicht zentimetergenau positionieren.
- Keine Fahrprobe — die Wand liefert die Geometrie; die Straße zeigt das tatsächliche Ergebnis.
9) Häufige Fragen zur Scheinwerfereinstellung
Was bedeutet die 1%-Regel bei der Scheinwerfereinstellung?
Wo finde ich den Einstellwert der Scheinwerfer meines Fahrzeugs?
Wie weit sollte das Fahrzeug von der Wand entfernt stehen?
Muss während der Einstellung jemand auf dem Fahrersitz sitzen?
Müssen neue LED-Scheinwerfer nach dem Einbau eingestellt werden?
Warum gibt mir der Gegenverkehr Lichthupe, obwohl mein Lichtbild korrekt aussieht?
Mein Fahrzeug ist tiefergelegt — sollte ich die Scheinwerfer stärker als 1% absenken?
Meine Scheinwerfer haben eine flache Hell-Dunkel-Grenze ohne Anstieg — ist das ein Problem?
Bestehe ich mit der Wandmethode einen TÜV- oder MOT-Scheinwerfertest?
Gerade neue Scheinwerfer eingebaut?
Die Einstellung ist der letzte Schritt jedes Scheinwerfereinbaus. Wenn sich nach dem Umbau etwas ungewöhnlich verhält — Warnmeldungen, Flackern oder zu schnell blinkende Blinker — ist der CANBUS-Leitfaden die nächste Anlaufstelle. Für die Kennzeichnungen, die Prüfer auf dem Scheinwerfer lesen, hilft der E-Prüfzeichen-Leitfaden.
