ELERON BMW 4. seeria (F32/F33/F36) + M3 (F80) / M4 (F82/F83) esitulede juhend – ICON / CSL-GTS tri-color & Snake-Eye (E-märgis, pinnijuhend)
Praktiline ELERON juhend BMW 4. seeria F32/F33/F36 ja BMW M3 F80 / M4 F82/F83 esitulede uuendamiseks: ICON/CSL-GTS tri-color DRL variandid ja Snake-Eye noolekujuline DRL. Sisaldab E-märgise selgitust, täpset 6/8/9/10-pin sobivust ja SA-koode, DRL-režiimide vahetamise samme, paigalduse märkusi, kodeerimise ootusi ning tõrkeotsingu nõuandeid.
Seotud tooted
SKU: YAA-F32-05819
Seotud sõidukid
See juhend katab ELERON esitulede uuendused BMW 4. seeriale F32 (Coupé), F33 (Cabrio), F36 (Gran Coupé) – ning BMW M3 F80 ja BMW M4 F82/F83 mudelitele (olenevalt pistikuversioonist, nii Pre-LCI kui LCI). Siit saad teada, mida osta, kuidas valida õige pinniversioon, kuidas DRL-režiimid töötavad ning mida oodata paigalduse ja kodeerimise osas.
Kui jätad sellest artiklist meelde ainult ühe asja: loenda kõigepealt oma originaalpistiku tegelikult kasutuses olevad pinnid. See on kiireim viis vältida vale versiooni tellimist.
1) Ülevaade: millised ELERON esituled valida?
A) ICON / CSL-GTS tri-color DRL (kõige populaarsem)
Full LED uuendus OEM-välimusega, puhaste valgusjuhtide ja võimsa bi-LED projektoriga. Võid sõita vaikimisi valge DRL-iga nagu tehasest – või valida CSL/GTS-st inspireeritud variandid, mis lisavad kollase, merevaigu või punase DRL-režiimi, kui soovid agressiivsemat signatuuri.
- Sobib kõige paremini: igapäevaseks OEM+ välimuseks valge DRL-iga, lisaks valikulised “motorsport” režiimid.
- DRL-variandid: Ainult valge • Valge+kollane • Valge+kollane+merevaik • Valge+kollane+punane.
- Suunatuled: ühtlaselt difuussed LED-merevaiguvärvi suunatuled.
B) Snake-Eye “noolekujuline DRL”
Full LED uuendus väga eristuva noolekujulise DRL-iga. DRL vahetub valge OEM (~6000 K) ja kollase selektiivse (~3000 K) vahel kaugtulede maneti vilgutamisega.
- Sobib kõige paremini: neile, kes tahavad silmapaistvat päevatule signatuuri ilma autost “show car’i” tegemata.
- DRL-režiimid: Valge ↔ Kollane.
- Valgusvihk: bi-LED projektorid terava lõikejoone ja väga hea öise nähtavusega.
Tähtis: neid esitulesid toodetakse mitme erineva pistikuversioonina. Kõige mõistlikum on loendada esmalt kasutuses olevad pinnid ja soovi korral kontrollida seejärel ka VO/SA koode (näited allpool).
2) DRL-režiimid & kiire vahetamine (kaugtulede manett)
ICON / CSL-GTS DRL-variandid
- Ainult valge OEM-versioon: fikseeritud valge DRL (värv ei muutu).
- Valge + kollane: vilguta manetti 5×, et lülitada kollasele (~3000 K); 4×, et minna tagasi valgele (~6000 K).
- Valge + kollane + merevaik: 4× = valge; 5× = kollane; 6× = merevaik.
- Valge + kollane + punane: 3× = punane; 4× = kollane; 5× = valge.
Nipp: vaheta režiime sisse lülitatud süüte ja aktiivse DRL-i juures. Kui süsteem vilgutuste arvu ei “loenda”, tee väike paus ja korda ühtlase rütmiga.
Snake-Eye noolekujuline DRL
- 5× vilgutust = kollane (~3000 K)
- 4× vilgutust = valge (~6000 K)
Igapäevaseks sõiduks Eesti teedel: soovitame kasutada eelkõige valget DRL-režiimi. Lisavärvid on stiilivalik, mida sageli kasutatakse üritustel või eramaal – kasuta neid vastavalt otstarbele ja kooskõlas kohalike nõuetega.
3) Sobivus ja pinnijuhend (6/8/9/10)
Toetatud platvormid: F32/F33/F36 ja F80/F82/F83. Tellimisel vali pistikuversioon, mis vastab sinu auto originaalpistikule (auto pool).
| Tehase valgustus | Tüüpilised aastad | VO/SA koodid (näited) | Mida tellida |
|---|---|---|---|
| LED (LCI) | ~2014–2020 | 5A2 / 552 (enamik autosid) | 6-pin (kui kasutatakse 6 pinni) |
| Ksenoon (Pre-LCI, mitteadaptatiivne) | ~2013–2016 | 522 (ilma 524-ta) | 8-pin |
| Adaptatiivne ksenoon (Pre-LCI) | ~2013–2016 | 522 + 524 (AHL/AFS) | 9-pin |
| Adaptatiivne LED (haruldane juhtmestus) | varased seeriad (erinev) | 552 lisajuhtmestusega | 10-pin, kui pistikus on füüsiliselt 10 kasutuses olevat pinni |
Pistikukorpus võib eri versioonidel välja näha peaaegu identne. Oluline on tegelikult kasutuses olevate pinnide arv. Kontrolli seda alati auto poolsel pistikul.
Pildipõhine pistikujuhend (klõpsa, et suurendada)
Kiireim viis vale versiooni tellimist vältida.

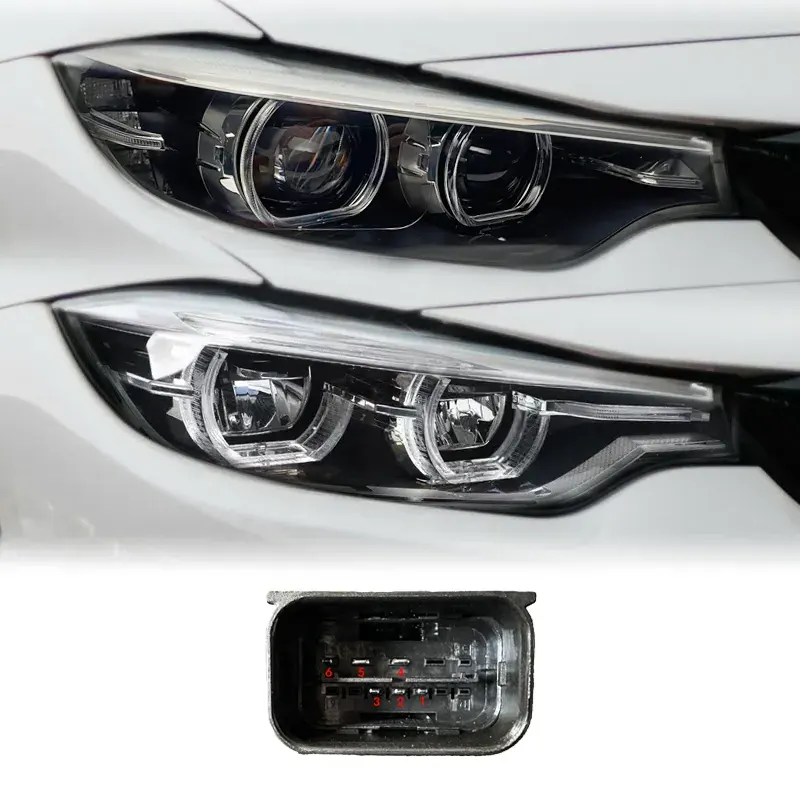

6-pin (LED) – väga levinud LCI autodel
Sageli koos 5A2 / 552 varustusega. Kinnita alati pinnide arvu järgi.

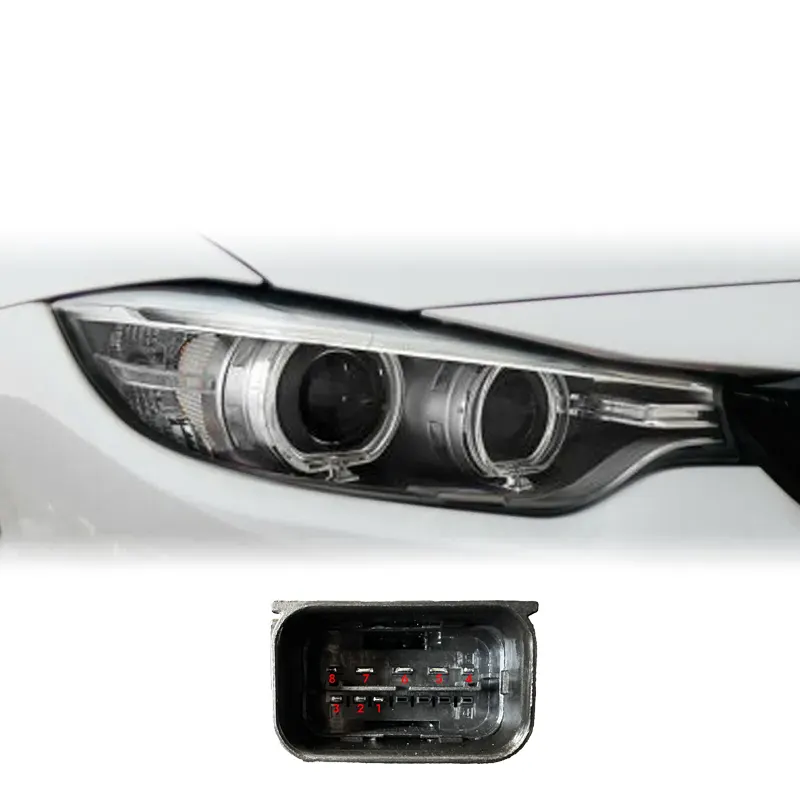

8-pin (mitteadaptatiivne ksenoon)
Tüüpiline SA 522 (ilma 524) seadistustes.
9-pin (adaptatiivne ksenoon)
Tüüpiline SA 522 + 524 (AHL/AFS) konfiguratsioonides.

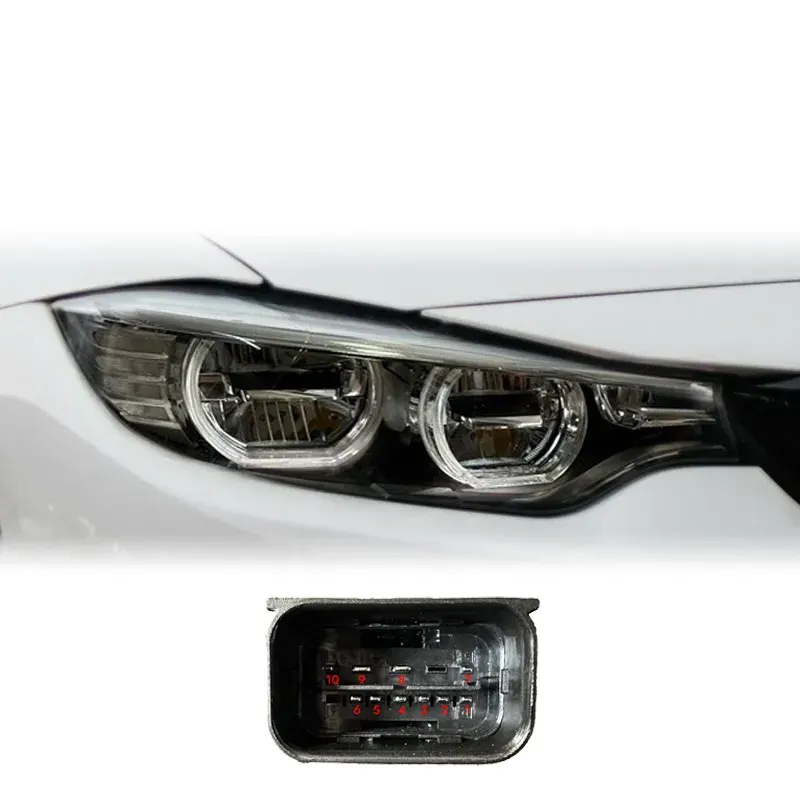

10-pin (haruldane juhtmestus)
Esineb mõnel varasel 552 seadistusel – kontrolli enne tellimist topelt.
Nõuanne: kui auto ajalugu hõlmab palju ümberehitusi või ebatüüpilist juhtmestust, toetu esmalt pinnide loendamisele ja alles seejärel VO/SA koodidele.
4) E-märgis & “avalikel teedel valge režiim” (lihtne selgitus)
Selles vahemikus kasutatavad ELERON esitulede komplektid on E-märgisega. Igapäevaseks sõiduks on need loodud töötama puhtas valges DRL-režiimis. Mitme režiimiga variantidel on lisavärvid pigem stiilifunktsioon – sageli kasutusel tuuningautodel, üritustel või eramaal. Hea tava on lihtne: kasuta avalikel teedel valget DRL-režiimi ning muud režiimid on mõeldud vastavalt otstarbele, arvestades kohalikke ootusi ja kontrolli (näiteks tehnoülevaatus).
Tahad sügavamat tausta E-märgise, ECE-koodide ja tähistuste lugemise kohta? Vaata: E-märgise & ECE valgustuse juhendit.
5) Paigaldus, kodeerimine, esitulede reguleerimine
Paigaldus (lühike ülevaade)
- Ühenda aku lahti. Kaitse värvitud servasid enne stange või liistude eemaldamist.
- Eemalda originaalsed esituled ja tõsta vajadusel üle kinnitused/klambrid.
- Paigalda ELERON esituled ja ühenda õige pistikuversioon (6/8/9/10-pin).
- Kontrolli tööd: lähi- ja kaugtuled, DRL, suunatuled, DRL-režiimide vahetamine.
- Reguleeri esitulede kõrgus pärast paigaldust.
Puhta lõikejoone ja korrektse kõrguse saavutamiseks vaata: esitulede reguleerimise juhendit.
Kodeerimine – mida on mõistlik oodata
- Pre-LCI ksenoon → full LED: mõnel autol on vaja kodeerimist, et vältida lampide kontrollist tingitud veateateid või kohandada valgustusparameetreid uutele tuledele.
- Adaptatiivsed (AHL/AFS) seadistused: kui lähed adaptatiivselt süsteemilt tavalistele tuledele, võib olla vaja kodeerida juhtplokk nii, et see ei eeldaks enam adaptatiivseid funktsioone.
- Haruldased 10-pin seadistused: kontrolli juhtmestust ja pinnide obsadeerimist väga hoolikalt; ebatüüpiliste autode puhul planeeri professionaalne kodeerimise tugi.
Kui näed hoiatustulesid, vilkumist või muutunud suunatule rütmi, alusta siit: CANBUS & LED-vead.
Märkus Eesti klientidele: täpne info saatmise, tarneaegade, tagastuste ja garantii kohta Eesti aadressidele on leitav meie e-poe vastavatest jaotistest (Tarne, Tagastus, Garantii, Tingimused). See tehniline juhend ei asenda juriidilist nõustamist ega ametlikku regulatsioonitõlgendust.
6) Tõrkeotsing: hoiatustuled, vilkumine, hyper-flash
Armatuuris veateated / lampide kontroll
- Veendu, et paigaldatud on õige pistikuversioon (6/8/9/10-pin).
- Kontrolli pistikuid ja massiühendusi (halb mass võib tekitada vahelduvat käitumist).
- Vajadusel saab paigaldaja kohandada külma/kuuma kontrolli vastavate kanalite jaoks.
DRL-i vilkumine / ebastabiilne režiimivahetus
- Kontrolli pinge stabiilsust (aku ja laadimissüsteemi seisukord on tähtis).
- Mõned autod kasutavad DRL-juhtimiseks PWM-i; sõltuvalt konfiguratsioonist võib abi olla kodeerimisest või lisamoodulist, mis vähendab vilkumist.
- Korda vilgutusjärjestust ühtlase ajastusega.
Hyper-flash / muutunud suunatule kiirus
Kui pärast paigaldust suunatuled hakkavad vilkuma tavapärasest kiiremini või ebakorrapäraselt, tuvastab auto tavaliselt ootamatu elektrilise koormuse. Alusta pistikute ja massiühenduste kontrollist, seejärel vaata üle lampide jälgimise/kodeerimise seaded. Üldise töövoo oleme kirjeldanud siin: CANBUS & hyper-flash lahendused.
7) KKK – ELERON BMW F3x / F8x esituled
Millise versiooni peaksin tellima: 6-pin, 8-pin, 9-pin või 10-pin?
Kuidas vahetada DRL-i värvi?
Kas kodeerimine on vajalik?
Kuidas kõige kiiremini saada “puhta” valgusvihuga tulemus?
Ei ole kindel, milline pistik sul on?
Saada meile selge foto oma auto poolsel esitule pistikust (nähtavate kasutuses olevate pinnidega) ning info oma BMW kohta – aitame valida õige versiooni. Süvitsi tehnilise poole kohta vaata allolevaid juhendeid.
