Guida ai fari ELERON BMW Serie 4 (F32/F33/F36) + M3 (F80) / M4 (F82/F83) — ICON / CSL-GTS DRL tricolore e Snake-Eye (marchio E, compatibilità, guida pin)
Una guida pratica ELERON agli upgrade dei fari per BMW Serie 4 F32/F33/F36 e BMW M3 F80 / M4 F82/F83: opzioni DRL tricolore ICON/CSL-GTS e DRL a freccia Snake-Eye. Include il contesto del marchio E, la compatibilità esatta in base ai pin e ai codici SA, le procedure di cambio delle modalità DRL, le note di installazione, le indicazioni sulla codifica e i consigli per la risoluzione dei problemi. Inoltre: perché gli Angel Eyes delle F3x si guastano, la tabella di corrispondenza dei codici ricambio OEM e cosa cambia di notte con un moderno fascio Bi-LED.
Prodotti correlati
SKU: YAA-F32-05817
SKU: BMW-F32-05819
Veicoli correlati
Questa guida illustra gli upgrade dei fari ELERON per BMW Serie 4 F32 (Coupé), F33 (Cabrio) e F36 (Gran Coupé), oltre a BMW M3 F80 e BMW M4 F82/F83 (pre-LCI e LCI, in base alla versione del connettore). Scoprirai perché questi fari invecchiano in questo modo, quale soluzione acquistare, come individuare la corretta versione dei pin, come funzionano le modalità DRL e cosa aspettarsi in fase di installazione e codifica.
Se dovessi ricordare una sola cosa di questo articolo: conta prima di tutto i pin effettivamente cablati sul connettore del faro originale. È il modo più rapido per evitare di ordinare la versione sbagliata.
1) Perché i proprietari di F3x aggiornano i fari: guasti, scarsa luminosità e guida notturna
La generazione F32 ha ormai 6–13 anni e i tipici fenomeni di invecchiamento dei fari originali sono ben documentati. Se uno di questi problemi ti ha portato qui, non sei il solo:
Guasto delle luci diurne Angel Eyes (vetture con fari allo xeno)
Gli anelli luminosi dei fari allo xeno pre-LCI sono alimentati da piccoli moduli LED, che soffrono l’umidità presente all’interno di un gruppo ottico invecchiato. Lo schema tipico è questo: un anello diventa prima debole o giallastro, poi si spegne — di solito su un lato prima dell’altro. Poiché BMW non vende gli anelli separatamente, le concessionarie propongono la sostituzione dell’intero gruppo ottico; preventivi superiori a 1.500 € per lato sono comuni. Esistono riparazioni specialistiche a livello di scheda elettronica, ma uniformità del colore e durata possono variare.
Guasti ai moduli LED e adattivi (vetture con optional 552)
Anche i fari Adaptive LED originali hanno una casistica nota: il bollettino di assistenza BMW SI B63 09 14 riguarda le F32/F33 con optional 552 e descrive malfunzionamenti su un solo lato, sfarfallio intermittente durante la marcia e avvisi Check Control. I proprietari segnalano spesso il messaggio «Adaptive Headlight Malfunction» subito dopo il lavaggio: l’acqua ha raggiunto un connettore o un modulo.
Condensa e infiltrazioni d’acqua
È la principale causa di morte di questi fari. Le guarnizioni invecchiate lasciano entrare umidità, il trasparente si appanna dopo ogni settimana piovosa e l’umidità intrappolata corrode i connettori e danneggia i moduli DRL e di controllo citati sopra. Quando un gruppo ottico comincia a far entrare acqua, sostituire i singoli componenti diventa soltanto una soluzione temporanea.
Luminosità insufficiente di notte
Le lampade allo xeno perdono gradualmente luminosità con il passare degli anni — molti proprietari non si rendono conto di quanta luce sia andata persa finché non confrontano il proprio faro con uno nuovo. Aggiungi dieci anni di opacizzazione dell’ottica e la visibilità notturna di molte F3x risulta realmente ridotta, rendendo più faticosi del necessario i tragitti invernali e sulle strade non illuminate. Se la tua ricerca è iniziata con «fari F32 troppo deboli», ecco il motivo — lampade più luminose non possono risolvere un’ottica opacizzata o riflettori invecchiati. I moderni proiettori Bi-LED ripristinano un fascio bianco, ampio e profondo, con una linea di taglio netta.
2) Panoramica: quale stile di fari ELERON è quello giusto?

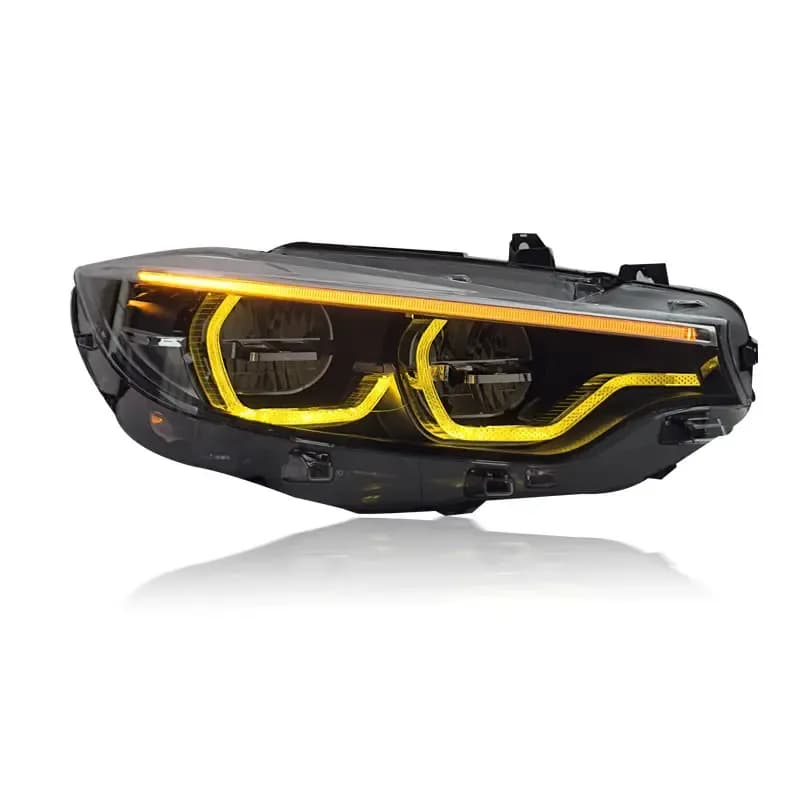

A) ICON / CSL-GTS DRL tricolore (il più richiesto)
Upgrade Full LED in stile OEM, con guide luminose pulite e potenti proiettori Bi-LED. Per una finitura simile all’originale, utilizza un discreto DRL OEM solo bianco; in alternativa scegli le versioni ispirate a CSL/GTS, che aggiungono modalità gialla, ambra o rossa per una firma luminosa più aggressiva quando lo desideri.
- Ideale per: un look OEM+ bianco nell’uso quotidiano, con modalità DRL opzionali ispirate al motorsport.
- Varianti DRL: solo bianco • bianco + giallo • bianco + giallo + ambra • bianco + giallo + rosso.
- Indicatori di direzione: LED arancioni/ambra con diffusione nitida e uniforme.

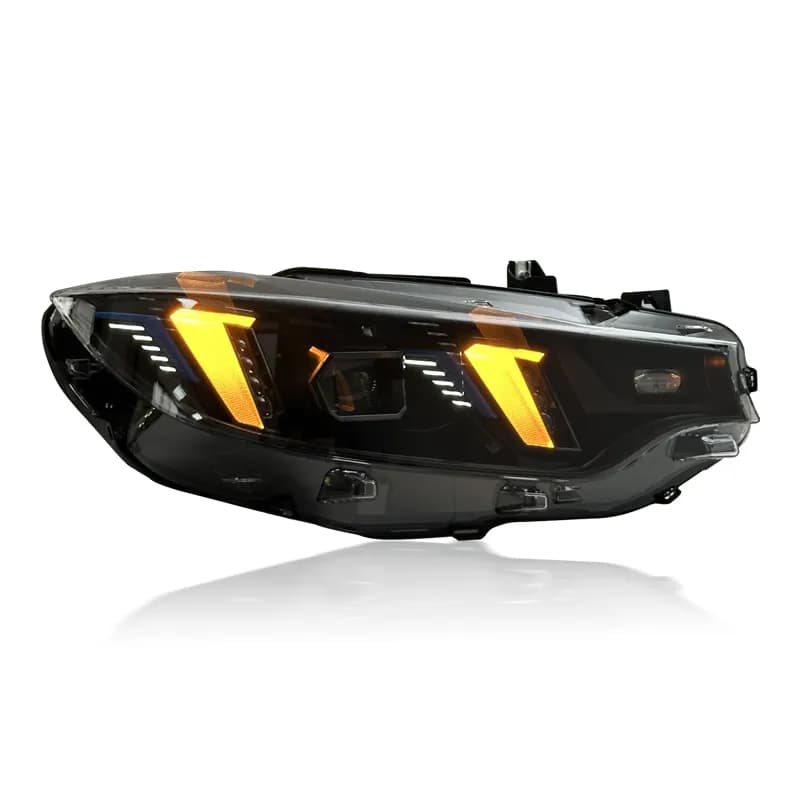

B) Snake-Eye «DRL a freccia»
Upgrade Full LED con una marcata firma DRL a forma di freccia. La leva degli abbaglianti permette di commutare il DRL tra bianco OEM (~6000 K) e giallo selettivo (~3000 K).
- Ideale per: una firma DRL che si distingue, senza trasformare l’auto in un progetto puramente da esposizione.
- Modalità DRL: bianco ↔ giallo.
- Resa luminosa: proiettori Bi-LED con linea di taglio netta e ottima visibilità notturna.
Hai già fari LED originali e desideri soltanto la firma CSL gialla? Potrebbe non essere necessario sostituire i fari completi. Sui fari Icon Adaptive LED originali, i nostri moduli DRL CSL F32/F33/F36 bianco/giallo commutabili sostituiscono soltanto la scheda DRL — i fari originali e tutte le loro funzioni rimangono sull’auto. Tutti i dettagli sono disponibili nella nostra guida ai moduli DRL CSL. I fari completi di questa pagina sono la scelta giusta se parti da fari alogeni o allo xeno, se un gruppo ottico originale è guasto o se desideri proprio il design ICON o Snake-Eye.
Importante: questi fari sono disponibili con più versioni di connettore. La soluzione più sicura è contare i pin effettivamente cablati sul connettore del faro originale e confrontare il risultato con i codici VO/SA (esempi riportati sotto).
3) Modalità DRL e cambio rapido (tramite la leva degli abbaglianti)
Varianti DRL ICON / CSL-GTS
- Versione OEM solo bianca: DRL bianco fisso, senza cambio di colore.
- Bianco + giallo: lampeggia con gli abbaglianti per 5 volte (5×) per passare dal bianco (~6000 K) al giallo (~3000 K) e viceversa.
- Bianco + giallo + ambra: 4× per il bianco, 5× per il giallo e 6× per l’ambra.
- Bianco + giallo + rosso: 4× per il bianco, 5× per il giallo e 6× per il rosso.
Suggerimento: cambia modalità con il veicolo acceso e i DRL attivi. Se la sequenza non viene registrata, fai una pausa e ripeti con un ritmo regolare.
DRL a freccia Snake-Eye
- lampeggia con gli abbaglianti per 5 volte (5×) per il giallo (~3000 K)
- lampeggia con gli abbaglianti per 4 volte (4×) per il bianco (~6000 K)
Scelta consigliata per l’uso quotidiano: utilizza la pulita modalità DRL bianca. I colori aggiuntivi sono opzioni estetiche, spesso utilizzate nei progetti tuning e durante gli eventi — usali secondo la destinazione prevista e nel rispetto delle norme locali. Gli aspetti normativi relativi ai DRL bianchi e gialli sono spiegati in dettaglio nella nostra guida ai DRL CSL.
4) Compatibilità precisa e guida ai pin (6/8/9/10 pin)
Piattaforme supportate: F32/F33/F36 e F80/F82/F83. Ordina la versione di connettore corrispondente alla presa originale dell’auto.
| Illuminazione originale | Anni tipici | Codici VO/SA (esempi) | Versione da ordinare |
|---|---|---|---|
| LED (LCI) — standard e adattivo | 2017–2020 | 5A2 / 552 | 6 pin |
| Xeno (pre-LCI, non adattivo) | 2013–2016 | 522 (senza 524) | 8 pin |
| Xeno adattivo (pre-LCI) | 2013–2016 | 522 + 524 (AHL/AFS) | 9 pin |
| LED adattivo (pre-LCI) | 2013–2016 | 552 | 10 pin — la versione che spediamo più spesso |
L’involucro del connettore può sembrare identico tra le varie versioni. Ciò che conta è il numero di pin effettivamente cablati. Verificalo sempre contando i pin sulla presa del faro lato veicolo. Non sai quali fari siano stati montati in origine? Decodifica il numero di telaio (VIN) e i codici optional con la nostra guida all’identificazione dei fari BMW.
Guida fotografica ai pin (tocca per ingrandire)
Il modo più rapido per evitare di ordinare la versione sbagliata.

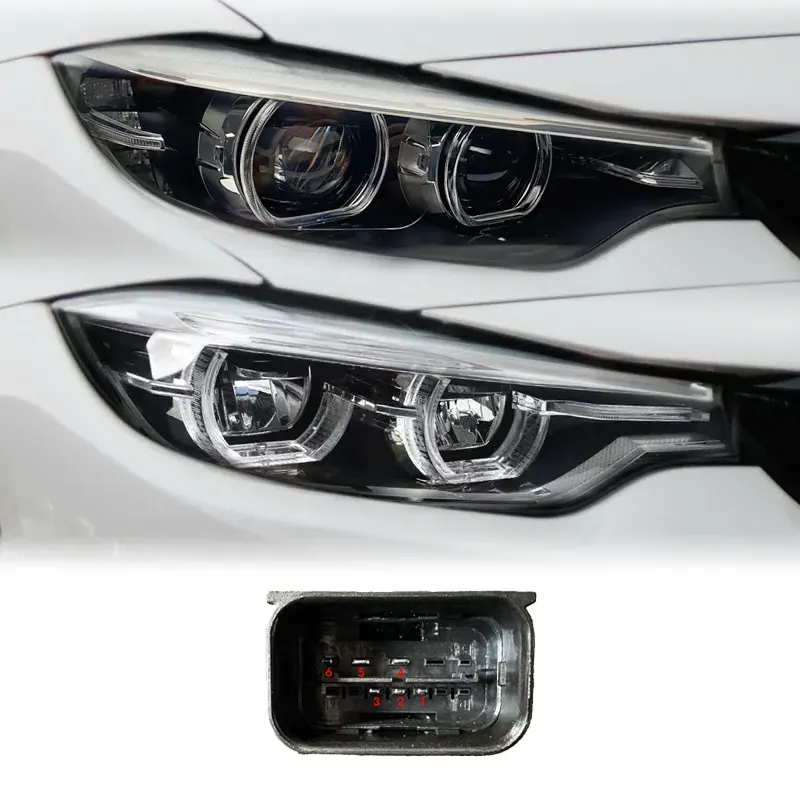

6 pin — LED LCI (2017–2020)
Vetture LCI sia con LED standard (5A2) sia con Adaptive LED (552). Conferma contando i pin cablati.

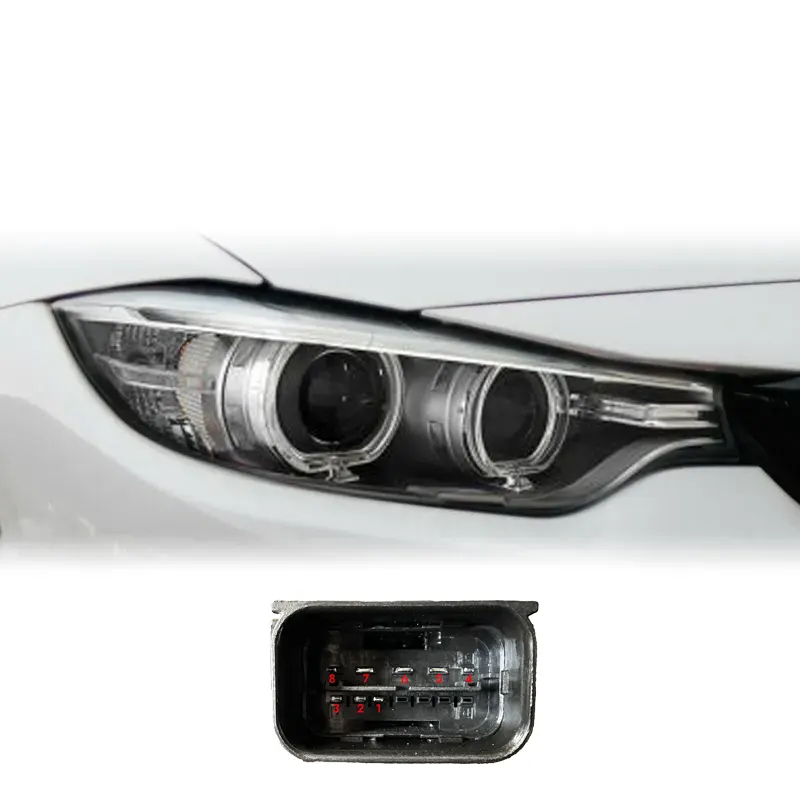

8 pin (xeno non adattivo)
In genere 522 senza 524, quindi senza AHL/AFS.

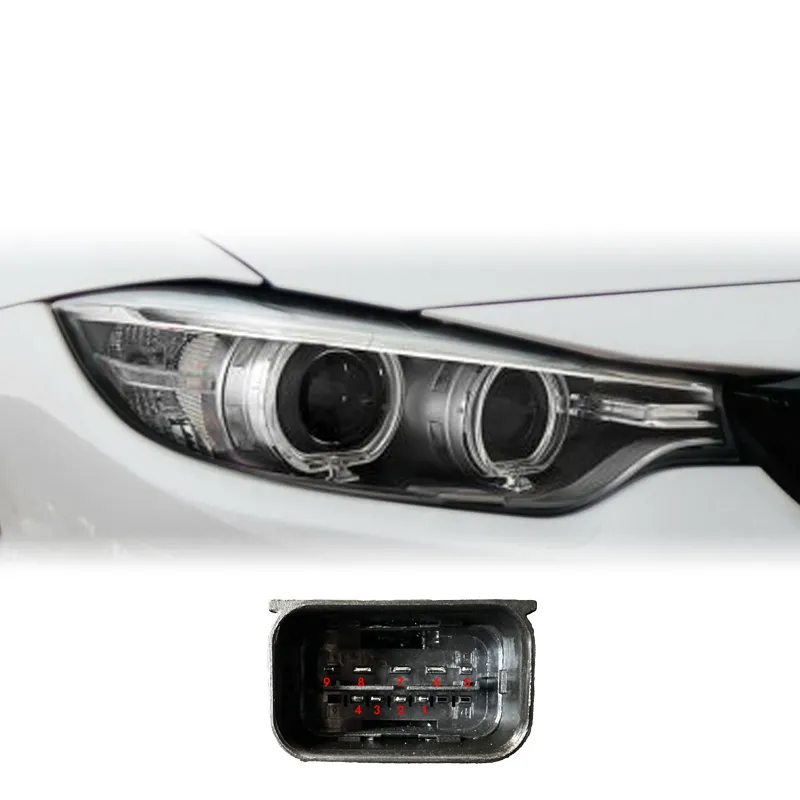

9 pin (xeno adattivo)
In genere configurazioni 522 + 524 (AHL/AFS).
10 pin — Adaptive LED pre-LCI (2013–2016)
Vetture precedenti al restyling con Adaptive LED originali (552) — la versione che spediamo più spesso.
Suggerimento: se l’auto è stata modificata o ha subito un retrofit insolito, fai riferimento prima al numero di pin cablati e poi ai codici VO/SA.
Corrispondenza dei codici ricambio OEM
Il controllo più rapido in assoluto: leggi il codice ricambio BMW sull’etichetta del corpo faro e confrontalo con l’elenco sottostante. Ogni codice originale corrisponde direttamente a una versione dei pin.
| Faro originale | Versione pin | Codici OEM (SX / DX) |
|---|---|---|
| Bi-Xeno pre-LCI · 2013–2016 | 8 pin | UE SX: 63117377843 / 63117377845 · UE DX: 63117377844 / 63117377846 · USA SX: 63117377851 · USA DX: 63117377852 |
| Xeno AHL pre-LCI (524) · 2013–2016 | 9 pin | UE SX: 63117377839 / 63117377847 · UE DX: 63117377840 / 63117377848 · USA SX: 63117377853 · USA DX: 63117377854 |
| Adaptive LED pre-LCI (552) · 2013–2016 | 10 pin | UE SX: 63117377841 / 63117377849 · UE DX: 63117377842 / 63117377850 · USA SX: 63117377855 · USA DX: 63117377856 |
| LED standard LCI · 2017–2020 | 6 pin | UE SX: 63117478153 / 63117478151 · UE DX: 63117478154 / 63117478152 · USA SX: 63117478155 · USA DX: 63117478156 |
| Adaptive LED LCI (552) · 2017–2020 | 6 pin | UE SX: 63117478535 / 63117478157 · UE DX: 63117478536 / 63117478158 · USA SX: 63117478159 · USA DX: 63117478160 |
Questo elenco copre i riferimenti più comuni; alcuni codici specifici per mercato o relativi agli ultimi periodi di produzione potrebbero non essere presenti. Il tuo codice non compare? Inviaci il tuo numero di telaio e confermeremo la versione corretta. Vuoi sapere come funziona la numerazione BMW 63 11? Consulta la nostra guida all’identificazione dei fari.

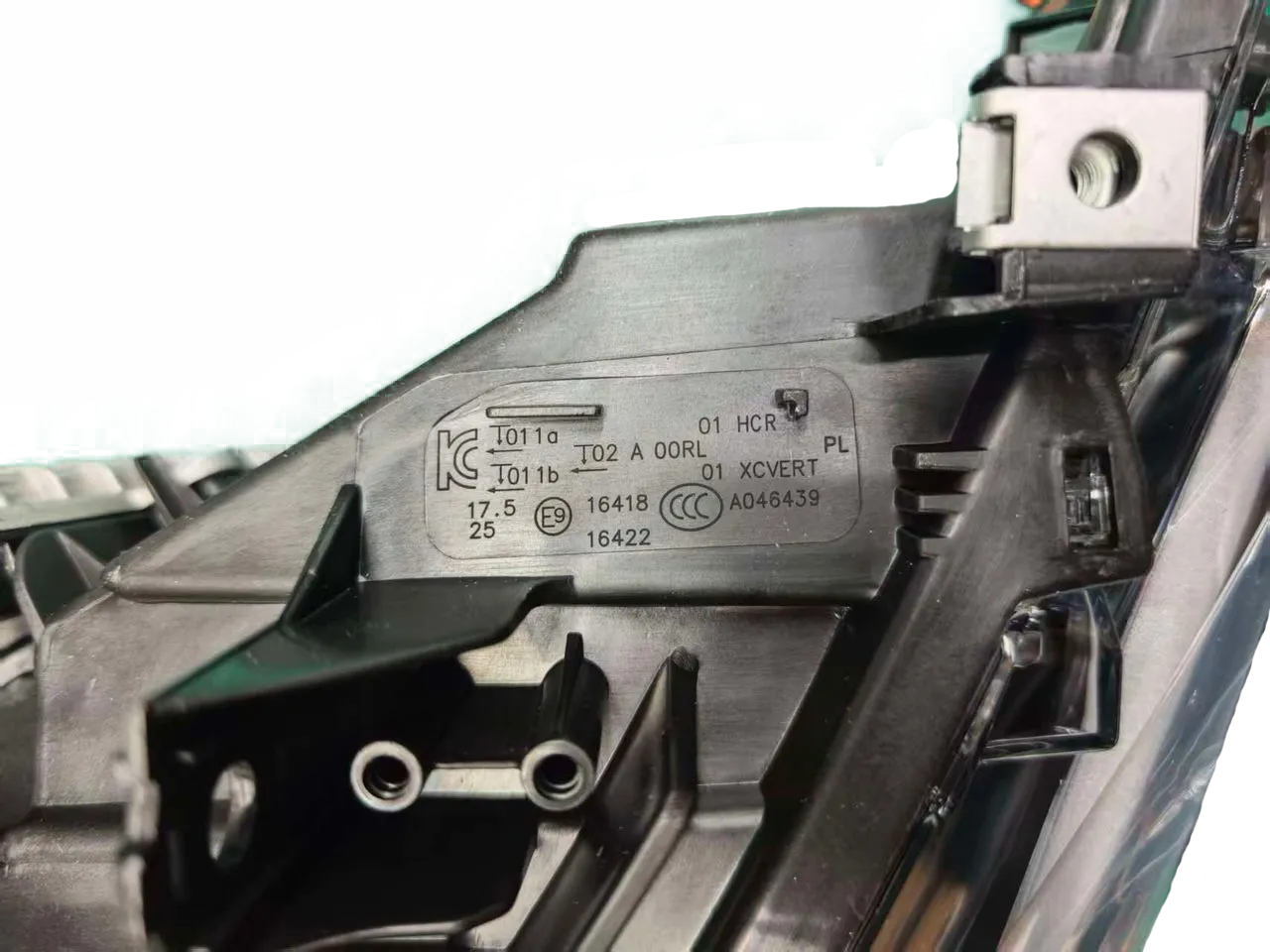

5) Marchio E e «utilizzabile su strada in modalità bianca» — spiegato in modo semplice
I gruppi ottici ELERON di questa gamma riportano il marchio E. Per la guida quotidiana, questi kit sono progettati per funzionare con una pulita modalità DRL bianca. Nelle varianti multimodali, gli altri colori DRL sono opzioni estetiche — comunemente utilizzate nei progetti tuning e durante gli eventi. La buona prassi è quindi semplice: utilizza la modalità DRL bianca su strada e riserva le altre modalità agli impieghi previsti, rispettando la normativa italiana e i requisiti della revisione periodica.
Per maggiori dettagli sulle marcature e sui controlli, consulta la guida al marchio E e all’illuminazione ECE.
6) Note di installazione, codifica prevista e regolazione
Installazione in sintesi
- Scollega la batteria. Proteggi i bordi verniciati prima di rimuovere paraurti e finiture.
- Smonta i vecchi gruppi ottici e trasferisci eventuali clip o staffe necessarie.
- Installa i gruppi ELERON e collega la corretta versione dei pin (6/8/9/10).
- Controlla tutte le funzioni: anabbaglianti e abbaglianti, DRL, indicatori di direzione e cambio delle modalità DRL.
- Regola i fari dopo l’installazione.
Per le basi della regolazione e una linea di taglio pulita, consulta Come regolare i fari.
Codifica prevista: cosa è normale
- Xeno pre-LCI → Full LED: alcune vetture possono richiedere la codifica per evitare i controlli lampada o adattare i parametri di illuminazione.
- Vetture con illuminazione adattiva (AFS/AHL): passando a fari non adattivi, può essere necessaria una codifica affinché l’auto non cerchi più le funzioni adattive.
- Vetture Adaptive LED a 10 pin: pienamente supportate e la nostra versione più spedita — prima dell’ordine, verifica soltanto i pin cablati per ricevere la corretta versione del cablaggio.
In presenza di avvisi, sfarfallio o lampeggio rapido degli indicatori, inizia da qui: soluzioni agli errori CANBUS e LED.
7) Risoluzione dei problemi: avvisi, sfarfallio e lampeggio rapido
Avvisi sul quadro strumenti / controllo lampade
- Conferma la corretta versione dei pin (6/8/9/10).
- Reinserisci saldamente i connettori e controlla le masse; una massa allentata causa funzionamenti intermittenti.
- Se necessario, un installatore può modificare il monitoraggio delle lampade — controllo a freddo e a caldo — per i relativi canali.
Sfarfallio DRL / cambio modalità instabile
- Verifica che la tensione sia stabile; lo stato della batteria e dell’impianto di ricarica è importante.
- Alcune auto controllano i DRL tramite PWM. In base alla configurazione, può essere utile una codifica o una soluzione anti-sfarfallio.
- Ripeti la sequenza di lampeggi con un ritmo regolare.
Lampeggio rapido / variazione della frequenza
Se dopo l’installazione cambia la frequenza degli indicatori di direzione, in genere l’auto rileva un carico elettrico inatteso. Inizia dai connettori, quindi controlla le impostazioni di codifica e monitoraggio. Una procedura generale è descritta qui: soluzioni CANBUS e lampeggio rapido.
8) FAQ — Fari ELERON BMW F3x / F8x
Quale versione devo ordinare: 6, 8, 9 o 10 pin?
Come si cambia il colore dei DRL?
È necessaria la codifica?
Qual è il modo più rapido per ottenere un fascio luminoso pulito?
Un Angel Eye o un DRL originale non funziona più su un lato — riparare, sostituire con un ricambio OEM o effettuare l’upgrade?
Questi fari saranno più luminosi di notte rispetto ai fari allo xeno o alogeni originali?
Ho fari LED originali e desidero soltanto il DRL CSL giallo — servono fari nuovi?
Ti serve aiuto per identificare il connettore?
Inviaci una foto nitida del connettore del faro lato veicolo, in cui siano visibili i pin cablati, insieme ai dati di produzione dell’auto — ti indicheremo la versione corretta. Per maggiori approfondimenti, consulta le guide qui sotto.
