Guía de faros ELERON BMW Serie 4 (F32/F33/F36) + M3 (F80) / M4 (F82/F83) — ICON / CSL-GTS DRL tricolor y Snake-Eye (marcado E, compatibilidad, guía de pines)
Una guía práctica ELERON para mejorar los faros de los BMW Serie 4 F32/F33/F36 y BMW M3 F80 / M4 F82/F83: opciones DRL tricolor ICON/CSL-GTS y DRL Snake-Eye en forma de flecha. Incluye información sobre el marcado E, compatibilidad exacta según el número de pines y los códigos SA, pasos para cambiar los modos DRL, notas de instalación, requisitos de codificación y consejos para solucionar problemas. Además: por qué fallan los Angel Eyes de los F3x, una tabla cruzada de referencias OEM y qué cambia por la noche con un moderno haz Bi-LED.
Productos relacionados
SKU: YAA-F32-05817
SKU: BMW-F32-05819
Vehículos relacionados
Esta guía analiza las mejoras de faros ELERON para BMW Serie 4 F32 (Coupé), F33 (Cabrio) y F36 (Gran Coupé), además de BMW M3 F80 y BMW M4 F82/F83 (pre-LCI y LCI, según la versión del conector). Descubrirás por qué estos faros envejecen de esta forma, qué solución comprar, cómo elegir la versión de pines correcta, cómo funcionan los modos DRL y qué esperar de la instalación y la codificación.
Si solo te quedas con una idea de este artículo: primero cuenta los pines realmente cableados en el conector del faro original. Es la forma más rápida de evitar pedir una versión incorrecta.
1) Por qué los propietarios de F3x mejoran sus faros: averías, poca luz y conducción nocturna
La generación F32 ya tiene entre 6 y 13 años, y los patrones de envejecimiento de sus faros originales están bien documentados. Si uno de estos problemas te ha traído hasta aquí, no estás solo:
Fallo de los DRL Angel Eyes (vehículos con xenón)
Los aros luminosos de los faros de xenón pre-LCI reciben alimentación de pequeños módulos LED que sufren con la humedad del interior de una carcasa envejecida. El patrón típico: primero un aro pierde intensidad o amarillea y, después, se apaga — normalmente en un lado antes que en el otro. Como BMW no vende los aros por separado, los concesionarios presupuestan la sustitución del conjunto completo; es habitual superar los 1.500 € por lado. Existen reparaciones especializadas a nivel de placa electrónica, pero la coincidencia del color y la vida útil pueden variar.
Fallos de módulos LED y adaptativos (vehículos con opción 552)
Los faros Adaptive LED originales también tienen un historial conocido: el boletín de servicio BMW SI B63 09 14 cubre los F32/F33 con opción 552 que presentan fallos en un solo lado, parpadeos esporádicos durante la marcha y avisos Check Control. Los propietarios suelen indicar que el mensaje «Adaptive Headlight Malfunction» aparece justo después de lavar el coche: el agua ha llegado a un conector o módulo.
Condensación y entrada de agua
Es la principal causa de muerte de estos faros. Las juntas envejecidas dejan entrar humedad, la tulipa se empaña después de cada semana lluviosa y la humedad atrapada corroe los conectores y destruye los módulos DRL y de control citados anteriormente. Cuando una carcasa ya deja entrar agua, sustituir piezas por separado solo ofrece una solución temporal.
Poca intensidad por la noche
Las lámparas de xenón pierden luminosidad de forma gradual con los años — la mayoría de los propietarios no percibe cuánto rendimiento se ha perdido hasta comparar su faro con uno nuevo. Si añadimos una década de opacidad en la óptica, la visibilidad nocturna de muchos F3x se reduce de verdad, haciendo más agotadores de lo necesario los trayectos invernales y por carreteras sin iluminación. Si tu búsqueda empezó con «faros F32 demasiado tenues», esta es la razón — unas lámparas más potentes no pueden corregir ópticas opacas ni reflectores envejecidos. Los proyectores Bi-LED modernos recuperan un haz blanco, amplio y profundo, con una línea de corte nítida.
2) Resumen: ¿qué estilo de faros ELERON es el adecuado?
A) ICON / CSL-GTS DRL tricolor (el más popular)
Mejora Full LED de aspecto OEM, con guías luminosas limpias y potentes proyectores Bi-LED. Utiliza un discreto DRL OEM solo blanco para conservar una imagen de fábrica, o elige las variantes inspiradas en CSL/GTS que añaden modos amarillo, ámbar o rojo para disfrutar de una firma más agresiva cuando quieras.
- Ideal para: un look OEM+ blanco de uso diario, con modos DRL opcionales inspirados en la competición.
- Variantes DRL: solo blanco • blanco + amarillo • blanco + amarillo + ámbar • blanco + amarillo + rojo.
- Intermitentes: LED naranjas/ámbar con una difusión nítida y uniforme.
B) Snake-Eye «DRL en forma de flecha»
Mejora Full LED con una marcada firma DRL en forma de flecha. La palanca de luces largas permite cambiar el DRL entre blanco OEM (~6000 K) y amarillo selectivo (~3000 K).
- Ideal para: una firma DRL que destaque sin convertir el coche en un proyecto exclusivo de exposición.
- Modos DRL: blanco ↔ amarillo.
- Rendimiento: proyectores Bi-LED con una línea de corte definida y excelente visibilidad nocturna.
¿Ya llevas faros LED originales y solo buscas la firma CSL amarilla? Quizá no necesites faros nuevos. En los faros Icon Adaptive LED de fábrica, nuestros módulos DRL CSL F32/F33/F36 conmutables blanco/amarillo sustituyen únicamente la placa DRL — los faros originales y todas sus funciones permanecen en el vehículo. Encontrarás todos los detalles en nuestra guía de módulos DRL CSL. Los faros completos de esta página son la opción adecuada si partes de halógeno o xenón, si un conjunto original ha fallado o si buscas específicamente el diseño ICON o Snake-Eye.
Importante: estos faros se ofrecen con varias versiones de conector. La opción más segura es contar los pines realmente cableados en el conector del faro original y comprobar los códigos VO/SA (ejemplos más abajo).
3) Modos DRL y cambio rápido (mediante la palanca de luces largas)
Variantes DRL ICON / CSL-GTS
- Versión OEM solo blanca: DRL blanco fijo, sin cambio de color.
- Blanco + amarillo: haz 5 ráfagas (5×) para alternar entre blanco (~6000 K) y amarillo (~3000 K).
- Blanco + amarillo + ámbar: 4× para blanco, 5× para amarillo y 6× para ámbar.
- Blanco + amarillo + rojo: 4× para blanco, 5× para amarillo y 6× para rojo.
Consejo: cambia de modo con el vehículo encendido y los DRL activos. Si el sistema no registra la secuencia, haz una pausa y repítela a un ritmo constante.
DRL en forma de flecha Snake-Eye
- haz 5 ráfagas (5×) para amarillo (~3000 K)
- haz 4 ráfagas (4×) para blanco (~6000 K)
Recomendación para el uso diario: utiliza el limpio modo DRL blanco. Los colores adicionales son opciones estéticas habituales en proyectos de tuning y eventos — utilízalos para el fin previsto y conforme a la normativa local. Los aspectos legales del DRL blanco y amarillo se explican en detalle en nuestra guía de DRL CSL.
4) Compatibilidad exacta y guía de pines (6/8/9/10 pines)
Plataformas compatibles: F32/F33/F36 y F80/F82/F83. Pide la versión de conector que coincida con la toma original del vehículo.
| Iluminación de fábrica | Años habituales | Códigos VO/SA (ejemplos) | Versión que debes pedir |
|---|---|---|---|
| LED (LCI) — estándar y adaptativo | 2017–2020 | 5A2 / 552 | 6 pines |
| Xenón (pre-LCI, no adaptativo) | 2013–2016 | 522 (sin 524) | 8 pines |
| Xenón adaptativo (pre-LCI) | 2013–2016 | 522 + 524 (AHL/AFS) | 9 pines |
| LED adaptativo (pre-LCI) | 2013–2016 | 552 | 10 pines — la versión que más enviamos |
La carcasa del conector puede parecer idéntica entre versiones. Lo importante es el número de pines realmente cableados. Compruébalo siempre contando los pines de la toma del faro en el lado del vehículo. ¿No sabes qué faros lleva tu coche de fábrica? Decodifica el número de bastidor (VIN) y los códigos de equipamiento con nuestra guía para identificar faros BMW.
Guía fotográfica de pines (toca para ampliar)
La forma más rápida de evitar una versión incorrecta.

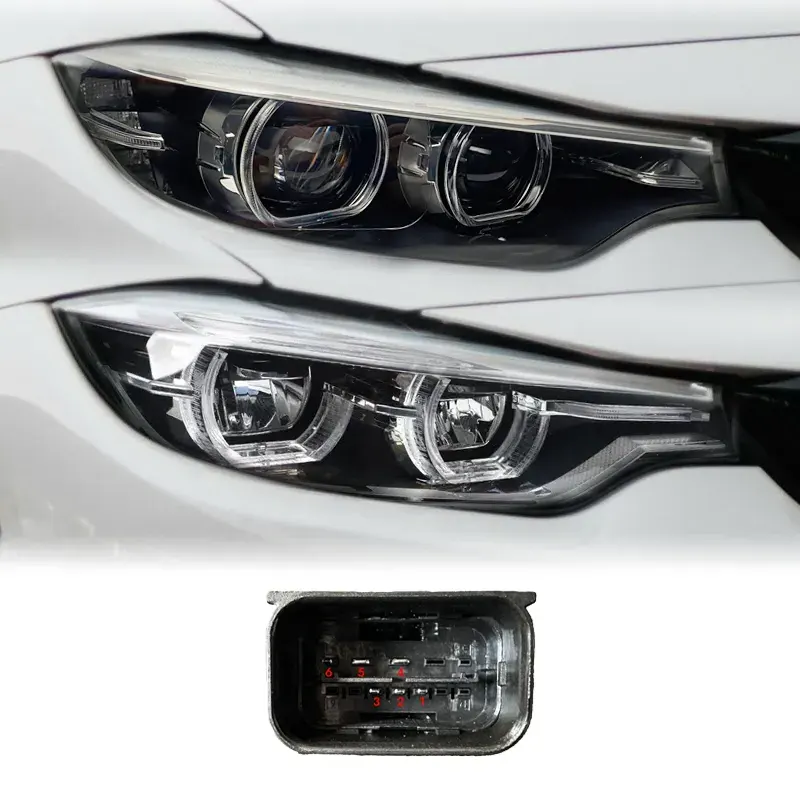

6 pines — LED LCI (2017–2020)
Vehículos LCI tanto con LED estándar (5A2) como con Adaptive LED (552). Confirma contando los pines cableados.

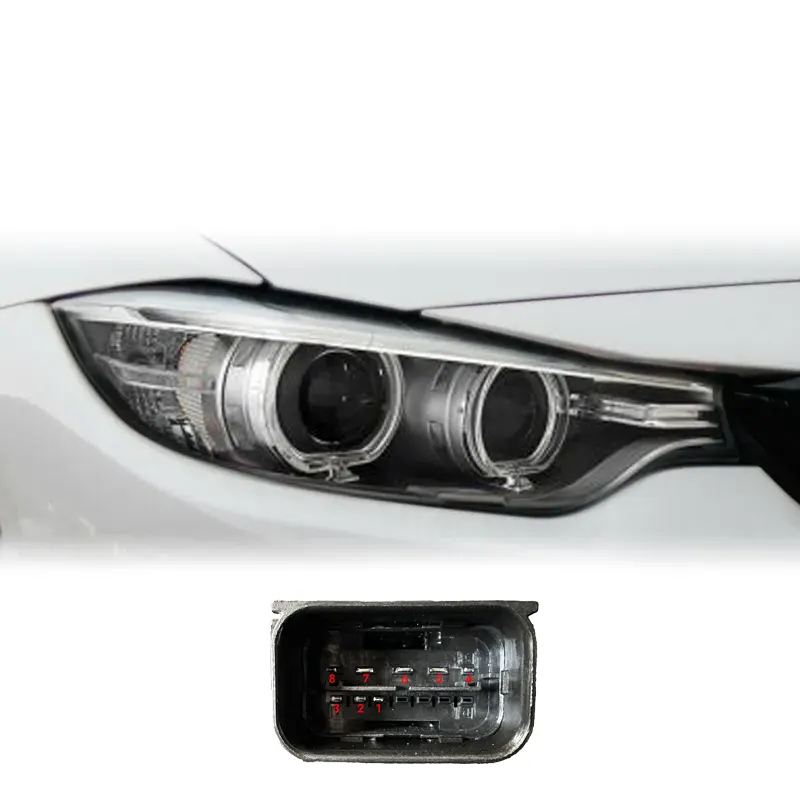

8 pines (xenón no adaptativo)
Normalmente 522 sin 524, es decir, sin AHL/AFS.

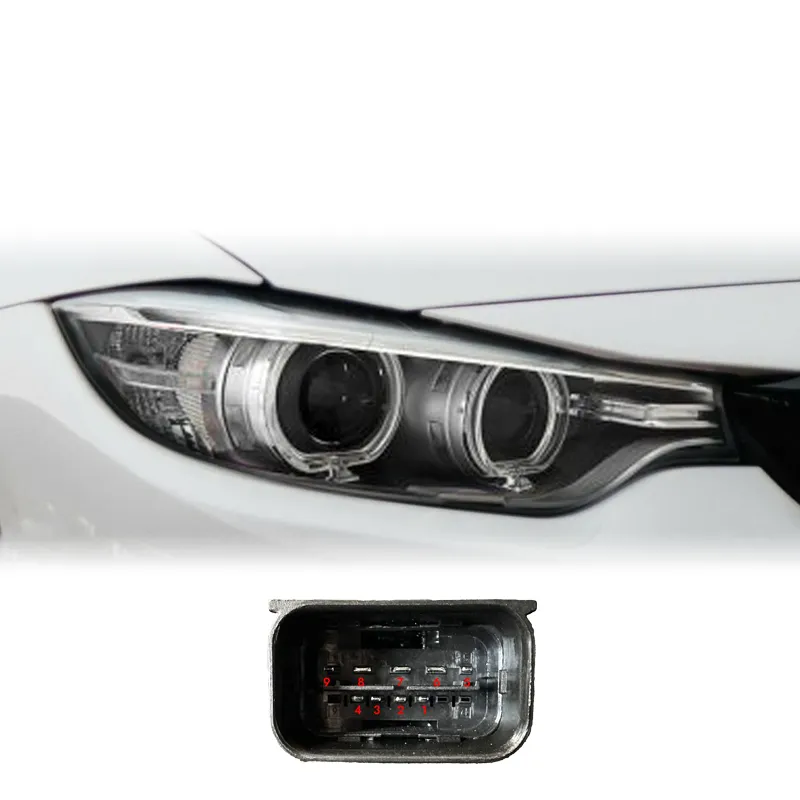

9 pines (xenón adaptativo)
Normalmente configuraciones 522 + 524 (AHL/AFS).

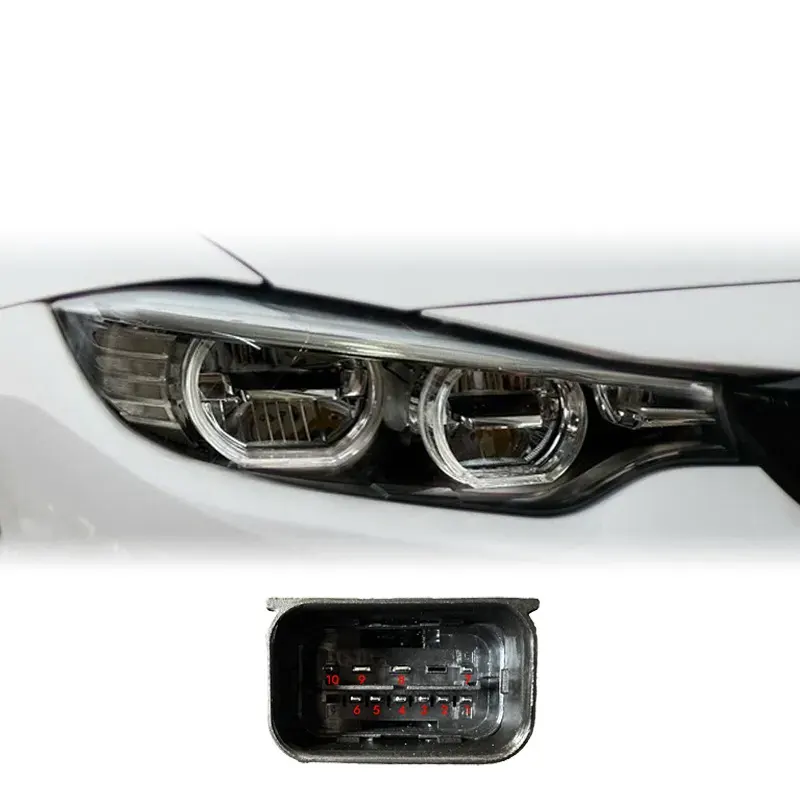

10 pines — Adaptive LED pre-LCI (2013–2016)
Vehículos anteriores al restyling con Adaptive LED de fábrica (552) — la versión que más enviamos.
Consejo: si el vehículo está modificado o tiene un historial de reequipamientos poco habitual, da prioridad al recuento de pines cableados y después a los códigos VO/SA.
Tabla de referencias OEM
La comprobación más rápida: lee la referencia BMW de la etiqueta de la carcasa del faro y búscala a continuación. Cada referencia original corresponde directamente a una versión de pines.
| Faro original | Versión de pines | Referencias OEM (I / D) |
|---|---|---|
| Bi-xenón pre-LCI · 2013–2016 | 8 pines | UE I: 63117377843 / 63117377845 · UE D: 63117377844 / 63117377846 · EE. UU. I: 63117377851 · EE. UU. D: 63117377852 |
| Xenón AHL pre-LCI (524) · 2013–2016 | 9 pines | UE I: 63117377839 / 63117377847 · UE D: 63117377840 / 63117377848 · EE. UU. I: 63117377853 · EE. UU. D: 63117377854 |
| Adaptive LED pre-LCI (552) · 2013–2016 | 10 pines | UE I: 63117377841 / 63117377849 · UE D: 63117377842 / 63117377850 · EE. UU. I: 63117377855 · EE. UU. D: 63117377856 |
| LED estándar LCI · 2017–2020 | 6 pines | UE I: 63117478153 / 63117478151 · UE D: 63117478154 / 63117478152 · EE. UU. I: 63117478155 · EE. UU. D: 63117478156 |
| Adaptive LED LCI (552) · 2017–2020 | 6 pines | UE I: 63117478535 / 63117478157 · UE D: 63117478536 / 63117478158 · EE. UU. I: 63117478159 · EE. UU. D: 63117478160 |
Esta lista incluye las referencias más habituales; puede que no aparezcan algunas referencias específicas de un mercado o de las últimas unidades producidas. ¿No encuentras tu número? Envíanos tu número de bastidor y confirmaremos la versión correcta. ¿Quieres saber cómo funciona la numeración BMW 63 11? Consulta nuestra guía de identificación de faros.

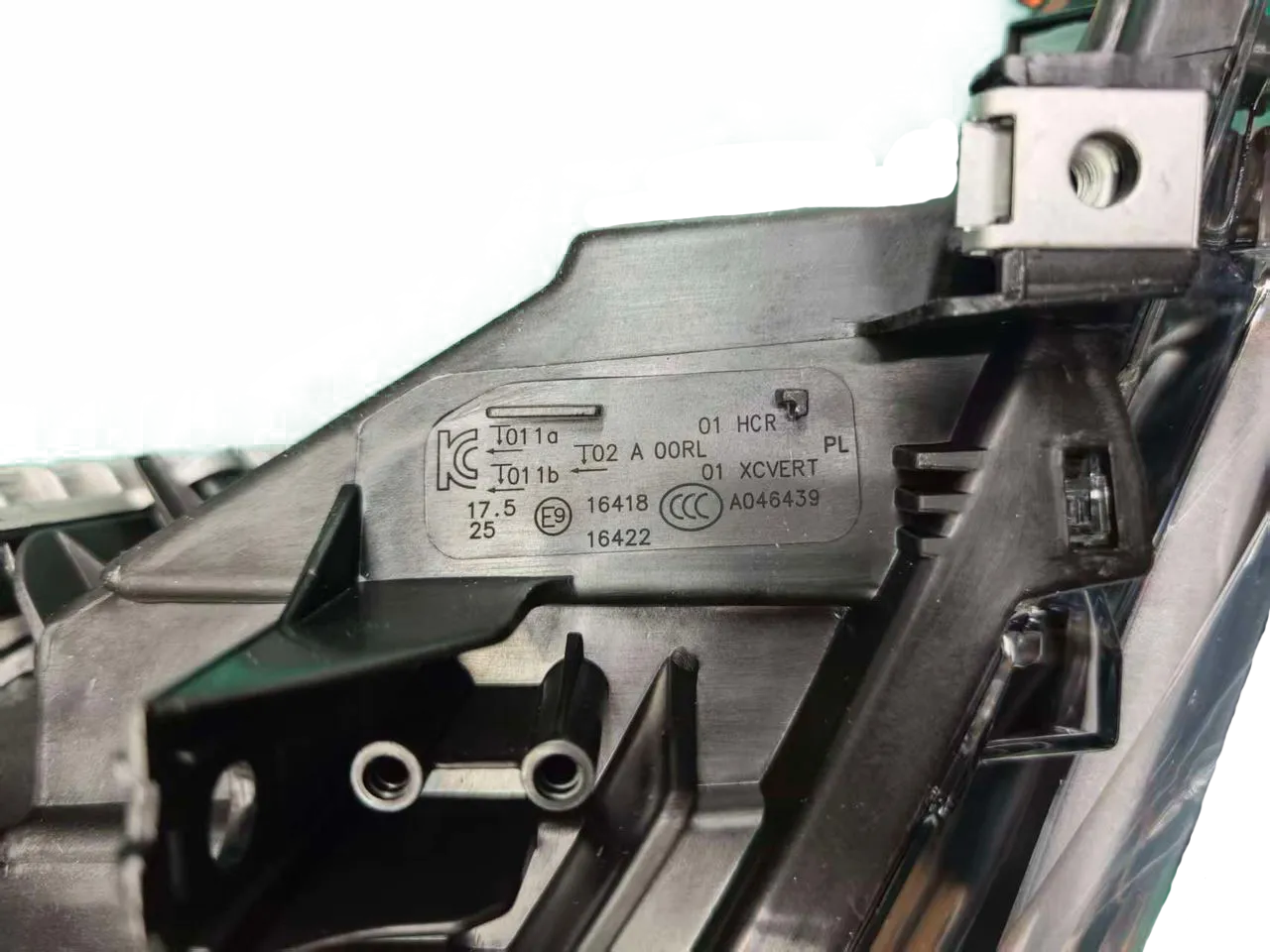

5) Marcado E y «apto para circular en modo blanco» — explicado con claridad
Los conjuntos de faros ELERON de esta gama llevan marcado E. Para la conducción diaria, estos kits están diseñados para funcionar con un limpio modo DRL blanco. En las variantes multimodo, los demás colores DRL son opciones estéticas — utilizadas habitualmente en proyectos de tuning y eventos. La recomendación es sencilla: utiliza el modo DRL blanco en vías públicas y reserva los otros modos para su uso previsto, respetando la normativa española y los requisitos de la ITV.
Para obtener más información sobre los marcados y las inspecciones, consulta la guía del marcado E y la iluminación ECE.
6) Notas de instalación, codificación prevista y ajuste
Instalación a grandes rasgos
- Desconecta la batería. Protege los bordes pintados antes de desmontar el paragolpes y las molduras.
- Retira los conjuntos de faros antiguos y transfiere los clips o soportes necesarios.
- Instala los conjuntos ELERON y conecta la versión de pines correcta (6/8/9/10).
- Comprueba todas las funciones: luces de cruce y carretera, DRL, intermitentes y cambio de modos DRL.
- Ajusta los faros después de instalarlos.
Para conocer los fundamentos del ajuste y conseguir una línea de corte limpia, consulta Cómo regular los faros.
Codificación prevista: qué es normal
- Xenón pre-LCI → Full LED: algunos vehículos pueden necesitar codificación para evitar comprobaciones de lámparas o adaptar los parámetros de iluminación.
- Vehículos con iluminación adaptativa (AFS/AHL): si cambias a faros no adaptativos, puede ser necesario codificar para que el vehículo deje de esperar las funciones adaptativas.
- Vehículos Adaptive LED de 10 pines: totalmente compatibles y nuestra versión más enviada — confirma los pines cableados antes de pedir para recibir la versión de cableado correcta.
Si aparecen avisos, parpadeos o intermitencia rápida, empieza por aquí: soluciones para errores CANBUS y LED.
7) Solución de problemas: avisos, parpadeos e intermitencia rápida
Avisos en el cuadro / comprobación de lámparas
- Confirma que dispones de la versión de pines correcta (6/8/9/10).
- Vuelve a asentar los conectores y comprueba las masas; una masa suelta provoca fallos intermitentes.
- Si es necesario, un instalador puede modificar la supervisión de lámparas — comprobaciones en frío y en caliente — para los canales correspondientes.
Parpadeo de los DRL / cambio de modo inestable
- Comprueba que la tensión sea estable; el estado de la batería y del sistema de carga es importante.
- Algunos vehículos controlan los DRL mediante PWM. Según la configuración, puede ayudar una codificación o una solución antiparpadeo.
- Repite la secuencia de ráfagas con un ritmo constante.
Intermitencia rápida / cambio de frecuencia
Si la frecuencia de los intermitentes cambia después de la instalación, normalmente el vehículo está detectando una carga eléctrica inesperada. Empieza por comprobar los conectores y revisa después la codificación y los ajustes de supervisión. Aquí se explica un proceso general: soluciones CANBUS e intermitencia rápida.
8) Preguntas frecuentes — Faros ELERON BMW F3x / F8x
¿Qué versión debo pedir: 6, 8, 9 o 10 pines?
¿Cómo se cambia el color de los DRL?
¿Es necesario codificar?
¿Cuál es la forma más rápida de conseguir un haz limpio?
Un Angel Eye o DRL original ha fallado en un lado: ¿reparar, sustituir por OEM o mejorar?
¿Serán más luminosos de noche que mis faros de xenón o halógenos originales?
Tengo faros LED originales y solo quiero el DRL CSL amarillo: ¿necesito faros nuevos?
¿Necesitas ayuda para identificar el conector?
Envíanos una foto nítida del conector del faro en el lado del vehículo, donde se vean los pines cableados, junto con los datos de fabricación del coche — te indicaremos la versión correcta. Para obtener más información, consulta las guías siguientes.
