Ten poradnik przedstawia modernizacje reflektorów ELERON do BMW serii 4 F32 (Coupé), F33 (kabriolet) i F36 (Gran Coupé), a także BMW M3 F80 oraz BMW M4 F82/F83 (wersje pre-LCI i LCI, zależnie od rodzaju złącza). Dowiesz się, dlaczego te reflektory starzeją się w charakterystyczny sposób, jaki wariant wybrać, jak ustalić właściwą liczbę pinów, jak działają tryby DRL oraz czego oczekiwać podczas montażu i kodowania.
Jeśli masz zapamiętać z tego artykułu tylko jedną rzecz: najpierw policz faktycznie obsadzone piny we wtyczce fabrycznego reflektora. To najszybszy sposób, aby nie zamówić niewłaściwej wersji.
1) Dlaczego właściciele F3x wymieniają reflektory: awarie, słabe światło i jazda nocą
Generacja F32 ma dziś 6–13 lat, a typowe oznaki starzenia jej fabrycznych reflektorów są dobrze udokumentowane. Jeśli sprowadził Cię tu jeden z poniższych problemów, nie jesteś jedyną osobą:
Awaria świateł dziennych Angel Eyes (auta z ksenonem)
Ringi w ksenonowych reflektorach pre-LCI są zasilane przez niewielkie moduły LED, którym szkodzi wilgotne środowisko wewnątrz starzejącej się lampy. Typowy przebieg: jeden ring najpierw przygasa lub żółknie, a następnie gaśnie — zwykle po jednej stronie wcześniej niż po drugiej. Ponieważ BMW nie sprzedaje ringów osobno, serwisy proponują wymianę kompletnego reflektora, a wyceny przekraczające 1500 euro za stronę nie są niczym niezwykłym. Specjalistyczne naprawy płytki LED są możliwe, lecz zgodność barwy i trwałość mogą się różnić.
Awarie modułów LED i adaptacyjnych (auta z opcją 552)
Fabryczne reflektory Adaptive LED również mają znane problemy — biuletyn serwisowy BMW SI B63 09 14 dotyczy modeli F32/F33 z opcją 552, w których występują jednostronne usterki, sporadyczne migotanie podczas jazdy i komunikaty Check Control. Właściciele często zgłaszają pojawienie się komunikatu „Adaptive Headlight Malfunction” tuż po myciu samochodu: woda dostała się do złącza lub modułu.
Kondensacja i przedostawanie się wody
To najczęstsza przyczyna uszkodzeń tych reflektorów. Starzejące się uszczelki przepuszczają wilgoć, klosz paruje po każdym deszczowym tygodniu, a uwięziona wewnątrz wilgoć powoduje korozję złączy i niszczy opisane wcześniej moduły DRL oraz sterowniki. Gdy obudowa zaczyna przepuszczać wodę, wymiana pojedynczych elementów staje się jedynie rozwiązaniem tymczasowym.
Słabe oświetlenie nocą
Palniki ksenonowe stopniowo tracą jasność — większość właścicieli nie zdaje sobie sprawy, jak wiele światła ubyło, dopóki nie porówna swojego reflektora z nowym. Dodajmy do tego dekadę matowienia optyki, a widoczność nocą w wielu F3x staje się wyraźnie gorsza, przez co jazda zimą i po nieoświetlonych drogach męczy bardziej, niż powinna. Jeśli Twoje wyszukiwanie zaczęło się od frazy „reflektory F32 świecą za słabo”, oto przyczyna — same jaśniejsze palniki nie naprawią zmatowiałej optyki ani zużytych odbłyśników. Nowoczesne projektory Bi-LED przywracają szeroką, daleką i białą wiązkę z wyraźną granicą światła i cienia.
2) Przegląd: który styl reflektorów ELERON wybrać?
A) ICON / CSL-GTS trójkolorowe DRL (najpopularniejsze)
Modernizacja Full LED o wyglądzie OEM, z czystymi światłowodami i wydajnymi projektorami Bi-LED. Aby zachować fabryczny styl, używaj dyskretnych białych świateł DRL w stylu OEM, albo wybierz warianty inspirowane CSL/GTS, które dodają tryby żółty, bursztynowy lub czerwony, gdy zechcesz uzyskać bardziej agresywną sygnaturę świetlną.
- Najlepszy wybór dla: codziennego wyglądu OEM+ w białym kolorze, z opcjonalnymi trybami DRL inspirowanymi motorsportem.
- Warianty DRL: tylko biały • biały + żółty • biały + żółty + bursztynowy • biały + żółty + czerwony.
- Kierunkowskazy: pomarańczowe/bursztynowe LED-y o wyraźnym i równomiernym rozproszeniu światła.
B) Snake-Eye „strzałkowe DRL”
Modernizacja Full LED z wyrazistą sygnaturą DRL w kształcie strzały. Za pomocą manetki świateł drogowych można przełączać DRL między bielą OEM (~6000 K) a żółtym światłem selektywnym (~3000 K).
- Najlepszy wybór dla: wyróżniającej się sygnatury DRL bez zmieniania auta w projekt wyłącznie pokazowy.
- Tryby DRL: biały ↔ żółty.
- Światło: projektory Bi-LED z wyraźną granicą światła i cienia i doskonałą widocznością nocą.
Masz już fabryczne reflektory LED i zależy Ci tylko na żółtej sygnaturze CSL? Być może nie potrzebujesz nowych reflektorów. W fabrycznych lampach Icon Adaptive LED nasze przełączane biało-żółte moduły DRL CSL F32/F33/F36 zastępują wyłącznie płytkę DRL — oryginalne reflektory i wszystkie ich funkcje pozostają w samochodzie. Pełne informacje znajdziesz w naszym poradniku dotyczącym modułów DRL CSL. Kompletne reflektory z tej strony są właściwym wyborem, jeśli przechodzisz z halogenów lub ksenonów, fabryczny reflektor uległ awarii albo chcesz uzyskać właśnie wygląd ICON lub Snake-Eye.
Ważne: te reflektory są dostępne z kilkoma wersjami złączy. Najpewniejsza metoda to policzenie faktycznie obsadzonych pinów we wtyczce fabrycznego reflektora i porównanie wyniku z kodami VO/SA (przykłady poniżej).
3) Tryby DRL i szybkie przełączanie (manetką świateł drogowych)
Warianty DRL ICON / CSL-GTS
- Wersja OEM tylko biała: stałe białe DRL bez zmiany koloru.
- Biały + żółty: mignij światłami drogowymi 5 razy (5×), aby przełączać między bielą (~6000 K) a żółcią (~3000 K).
- Biały + żółty + bursztynowy: 4× dla białego, 5× dla żółtego, 6× dla bursztynowego.
- Biały + żółty + czerwony: 4× dla białego, 5× dla żółtego, 6× dla czerwonego.
Wskazówka: zmieniaj tryby przy włączonym pojeździe i aktywnych DRL. Jeśli liczba mignięć nie zostanie rozpoznana, odczekaj chwilę i powtórz sekwencję w równym tempie.
Strzałkowe DRL Snake-Eye
- mignij światłami drogowymi 5 razy (5×), aby włączyć żółty (~3000 K)
- mignij światłami drogowymi 4 razy (4×), aby włączyć biały (~6000 K)
Najlepszy wybór do codziennej jazdy: używaj czystego białego trybu DRL. Dodatkowe kolory to opcje stylistyczne, często wykorzystywane w projektach tuningowych i na imprezach — stosuj je zgodnie z przeznaczeniem oraz lokalnymi przepisami. Pełne wyjaśnienie kwestii prawnych dotyczących białych i żółtych DRL znajdziesz w naszym poradniku DRL CSL.
4) Dokładna kompatybilność i poradnik pinów (6/8/9/10 pinów)
Obsługiwane platformy: F32/F33/F36 oraz F80/F82/F83. Zamów wersję złącza pasującą do fabrycznej wtyczki w samochodzie.
| Fabryczne oświetlenie | Typowe lata | Kody VO/SA (przykłady) | Wersja do zamówienia |
|---|---|---|---|
| LED (LCI) — standardowe i adaptacyjne | 2017–2020 | 5A2 / 552 | 6 pinów |
| Ksenon (pre-LCI, bez funkcji adaptacyjnych) | 2013–2016 | 522 (bez 524) | 8 pinów |
| Ksenon adaptacyjny (pre-LCI) | 2013–2016 | 522 + 524 (AHL/AFS) | 9 pinów |
| Adaptacyjne LED (pre-LCI) | 2013–2016 | 552 | 10 pinów — najczęściej wysyłana przez nas wersja |
Obudowa złącza może wyglądać identycznie w różnych wersjach. Liczy się liczba faktycznie obsadzonych pinów. Zawsze potwierdź ją, licząc piny we wtyczce reflektora po stronie samochodu. Nie wiesz, jakie reflektory zamontowano fabrycznie? Rozkoduj numer VIN i kody wyposażenia z naszym poradnikiem identyfikacji reflektorów BMW.
Fotograficzny poradnik pinów (dotknij, aby powiększyć)
Najszybszy sposób na uniknięcie zamówienia niewłaściwej wersji.

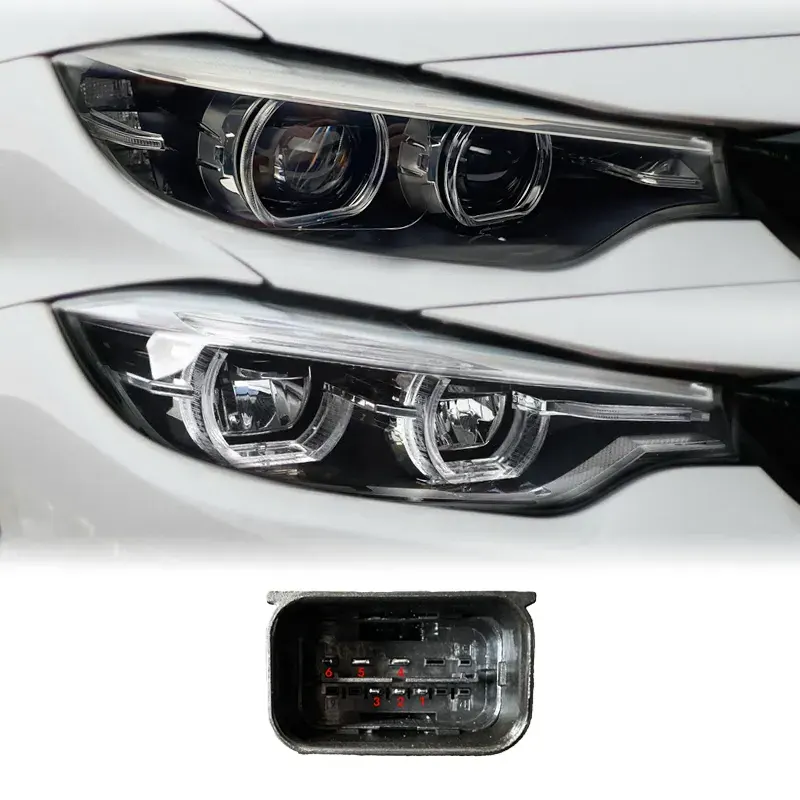

6 pinów — LED LCI (2017–2020)
Auta LCI zarówno ze standardowymi LED (5A2), jak i Adaptive LED (552). Potwierdź, licząc obsadzone piny.

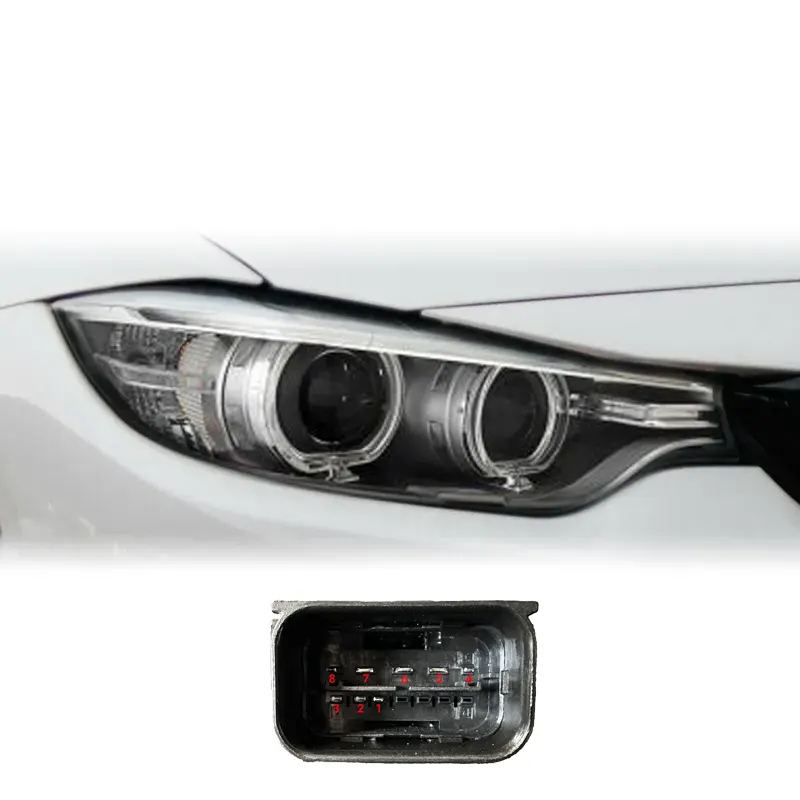

8 pinów (ksenon bez funkcji adaptacyjnych)
Zwykle opcja 522 bez 524, czyli bez AHL/AFS.

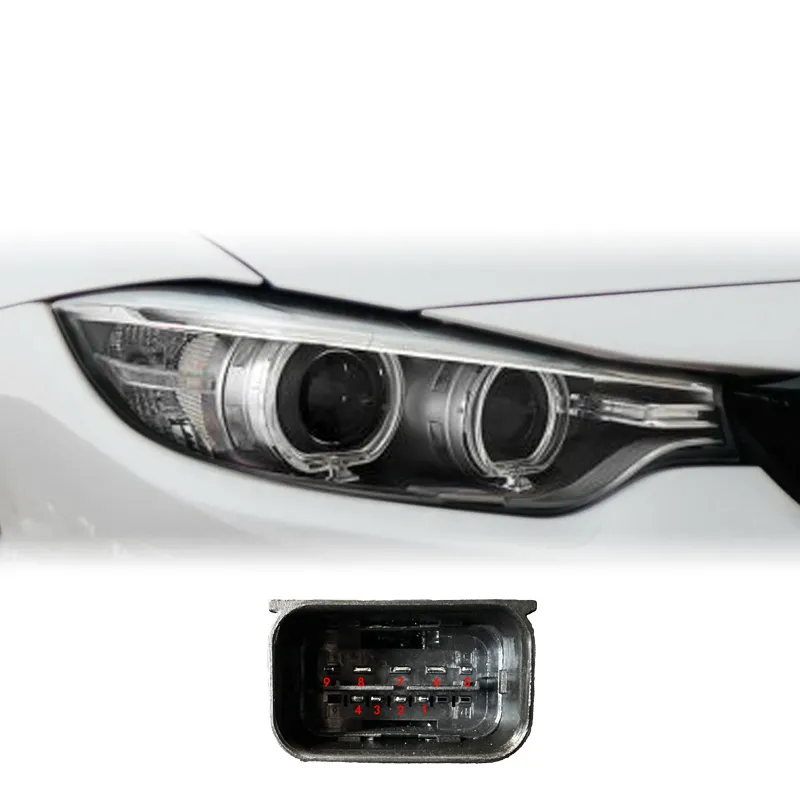

9 pinów (ksenon adaptacyjny)
Zwykle konfiguracje 522 + 524 (AHL/AFS).
10 pinów — Adaptive LED pre-LCI (2013–2016)
Auta sprzed liftingu z fabrycznymi Adaptive LED (552) — najczęściej wysyłana przez nas wersja.
Wskazówka: jeśli samochód został zmodyfikowany lub ma nietypową historię doposażania, w pierwszej kolejności kieruj się liczbą obsadzonych pinów, a dopiero potem kodami VO/SA.
Tabela numerów części OEM
Najszybsze potwierdzenie: odczytaj numer części BMW z naklejki na obudowie reflektora i znajdź go poniżej. Każdy numer fabryczny odpowiada bezpośrednio jednej wersji pinów.
| Reflektor fabryczny | Wersja pinów | Numery OEM (L / P) |
|---|---|---|
| Bi-ksenon pre-LCI · 2013–2016 | 8 pinów | UE L: 63117377843 / 63117377845 · UE P: 63117377844 / 63117377846 · USA L: 63117377851 · USA P: 63117377852 |
| Ksenon AHL pre-LCI (524) · 2013–2016 | 9 pinów | UE L: 63117377839 / 63117377847 · UE P: 63117377840 / 63117377848 · USA L: 63117377853 · USA P: 63117377854 |
| Adaptive LED pre-LCI (552) · 2013–2016 | 10 pinów | UE L: 63117377841 / 63117377849 · UE P: 63117377842 / 63117377850 · USA L: 63117377855 · USA P: 63117377856 |
| Standardowe LED LCI · 2017–2020 | 6 pinów | UE L: 63117478153 / 63117478151 · UE P: 63117478154 / 63117478152 · USA L: 63117478155 · USA P: 63117478156 |
| Adaptive LED LCI (552) · 2017–2020 | 6 pinów | UE L: 63117478535 / 63117478157 · UE P: 63117478536 / 63117478158 · USA L: 63117478159 · USA P: 63117478160 |
Lista obejmuje najpopularniejsze numery; niektóre oznaczenia specyficzne dla rynku lub końcowego okresu produkcji mogą się na niej nie znaleźć. Nie widzisz swojego numeru? Wyślij nam VIN, a potwierdzimy właściwą wersję. Chcesz wiedzieć, jak działa numeracja BMW 63 11? Zobacz nasz poradnik identyfikacji reflektorów.

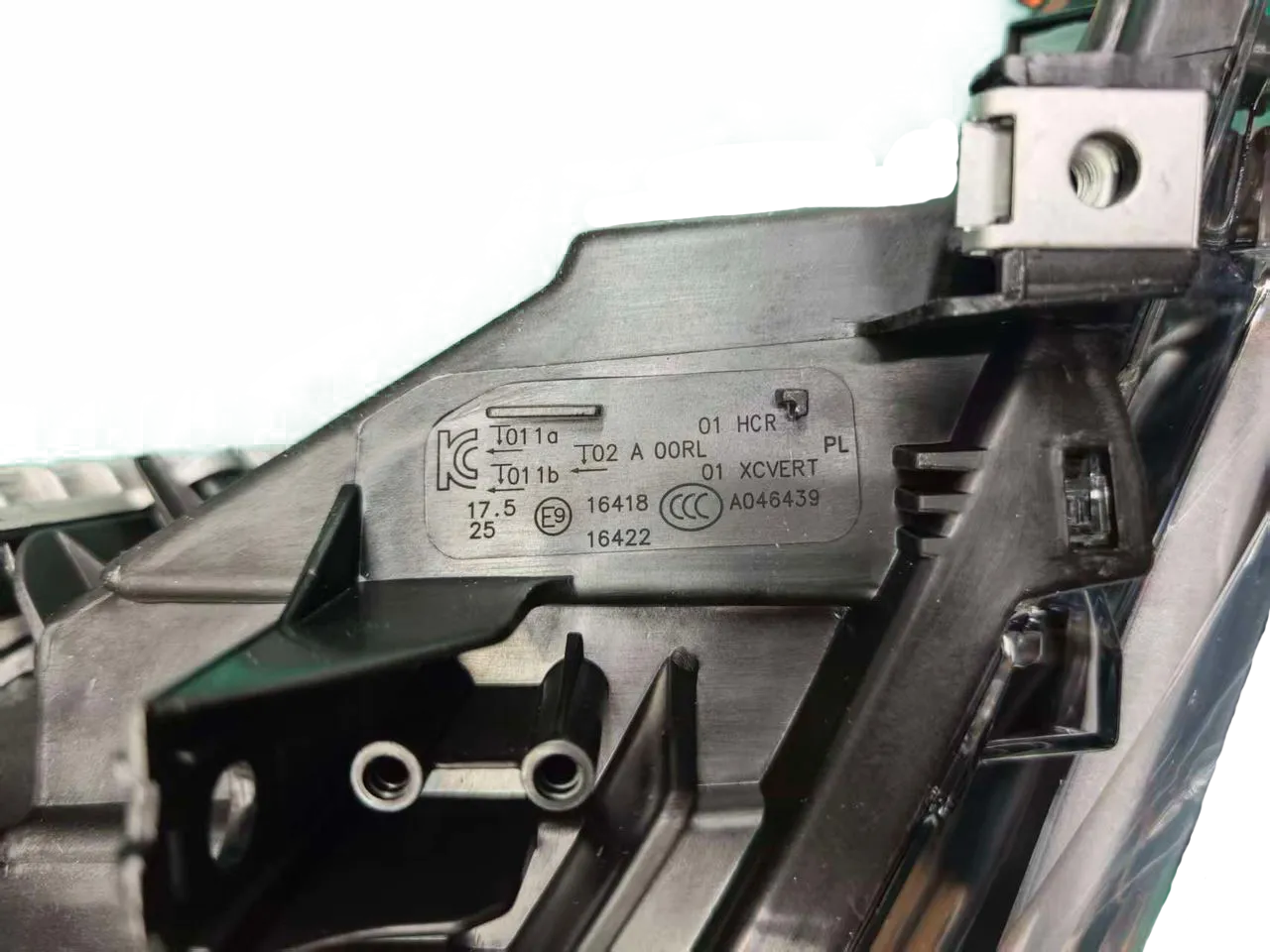

5) Oznaczenie E i „dopuszczone do ruchu w trybie białym” — prostym językiem
Reflektory ELERON z tej serii mają oznaczenie E. Do codziennej jazdy zestawy są przeznaczone do pracy w czystym białym trybie DRL. W wariantach wielotrybowych pozostałe kolory DRL są opcjami stylistycznymi — popularnymi w projektach tuningowych i podczas imprez. Zalecenie jest więc proste: na drogach publicznych używaj białego trybu DRL, a pozostałe tryby stosuj zgodnie z ich przeznaczeniem, przestrzegając polskich przepisów i wymogów badania technicznego.
Więcej informacji o oznaczeniach i kontrolach znajdziesz w poradniku dotyczącym oznaczenia E i oświetlenia ECE.
6) Uwagi montażowe, wymagane kodowanie i ustawienie
Montaż w skrócie
- Odłącz akumulator. Zabezpiecz lakierowane krawędzie przed demontażem zderzaka i elementów wykończenia.
- Wymontuj stare reflektory i przełóż wszystkie potrzebne spinki oraz uchwyty.
- Zamontuj reflektory ELERON i podłącz właściwą wersję pinów (6/8/9/10).
- Sprawdź wszystkie funkcje: światła mijania i drogowe, DRL, kierunkowskazy oraz zmianę trybów DRL.
- Po montażu prawidłowo ustaw reflektory.
Podstawy ustawienia i uzyskiwania czystej granicy światła i cienia znajdziesz w poradniku Jak ustawić reflektory.
Kodowanie: czego można się spodziewać
- Ksenon pre-LCI → Full LED: niektóre auta mogą wymagać kodowania, aby uniknąć komunikatów kontroli żarówek lub dostosować parametry oświetlenia.
- Auta z oświetleniem adaptacyjnym (AFS/AHL): po przejściu na reflektory bez funkcji adaptacyjnych może być potrzebne kodowanie, aby samochód przestał oczekiwać tych funkcji.
- Auta z 10-pinowymi Adaptive LED: są w pełni obsługiwane i to nasza najczęściej wysyłana wersja — przed zamówieniem potwierdź liczbę obsadzonych pinów, aby otrzymać właściwy wariant wiązki.
Jeśli pojawiają się komunikaty, migotanie lub przyspieszona praca kierunkowskazów, zacznij tutaj: rozwiązania błędów CANBUS i LED.
7) Rozwiązywanie problemów: komunikaty, migotanie i przyspieszone kierunkowskazy
Komunikaty na desce / kontrola żarówek
- Potwierdź właściwą wersję pinów (6/8/9/10).
- Ponownie dociśnij złącza i sprawdź masy; luźne połączenie masowe powoduje sporadyczne problemy.
- W razie potrzeby instalator może zmienić monitorowanie żarówek — kontrolę na zimno i na ciepło — dla odpowiednich kanałów.
Migotanie DRL / niestabilna zmiana trybów
- Sprawdź stabilność napięcia; znaczenie ma stan akumulatora i układu ładowania.
- Niektóre auta sterują DRL sygnałem PWM. Zależnie od konfiguracji może pomóc kodowanie lub moduł przeciwmigotaniowy.
- Powtórz sekwencję mignięć w równym tempie.
Przyspieszone kierunkowskazy / zmiana częstotliwości
Jeśli po montażu zmienia się częstotliwość kierunkowskazów, samochód zazwyczaj wykrywa nieoczekiwane obciążenie elektryczne. Zacznij od sprawdzenia złączy, a następnie ustawień kodowania i monitorowania. Ogólny tok postępowania opisano tutaj: rozwiązania CANBUS i przyspieszonych kierunkowskazów.
8) FAQ — Reflektory ELERON BMW F3x / F8x
Którą wersję zamówić: 6-, 8-, 9- czy 10-pinową?
Jak zmieniać kolory DRL?
Czy potrzebne jest kodowanie?
Jak najszybciej uzyskać prawidłową wiązkę światła?
Fabryczny ring Angel Eye lub DRL przestał działać po jednej stronie — naprawić, wymienić na OEM czy zmodernizować?
Czy będą świecić jaśniej nocą niż fabryczne reflektory ksenonowe lub halogenowe?
Mam fabryczne reflektory LED i chcę tylko żółte DRL CSL — czy potrzebuję nowych lamp?
Potrzebujesz pomocy w ustaleniu wersji złącza?
Wyślij nam wyraźne zdjęcie wtyczki reflektora po stronie samochodu, na którym widać obsadzone piny, oraz dane produkcyjne auta — wskażemy właściwą wersję. Więcej informacji znajdziesz w poniższych poradnikach.
