Guide des phares ELERON BMW Série 4 (F32/F33/F36) + M3 (F80) / M4 (F82/F83) — ICON / CSL-GTS DRL tricolore & Snake-Eye (marquage E, compatibilité, brochage)
Un guide ELERON pratique pour la mise à niveau des phares des BMW Série 4 F32/F33/F36 et BMW M3 F80 / M4 F82/F83 : options DRL tricolores ICON/CSL-GTS et DRL en flèche Snake-Eye. Il couvre le marquage E, la compatibilité précise selon le nombre de broches et les codes SA, les étapes de changement des modes DRL, les conseils de montage, les besoins de codage et les méthodes de diagnostic. Également au programme : pourquoi les Angel Eyes des F3x tombent en panne, le tableau de correspondance des références OEM et ce qu’un faisceau Bi-LED moderne change la nuit.
Produits associés
SKU: YAA-F32-05817
SKU: BMW-F32-05819
Véhicules associés
Ce guide présente les solutions ELERON de remplacement et d’amélioration des phares pour les BMW Série 4 F32 (Coupé), F33 (Cabriolet) et F36 (Gran Coupé), ainsi que pour les BMW M3 F80 et BMW M4 F82/F83 (pré-LCI et LCI selon la version du connecteur). Vous découvrirez pourquoi ces phares vieillissent de cette manière, quel modèle choisir, comment identifier la bonne version de brochage, comment fonctionnent les modes DRL et à quoi vous attendre en matière d’installation et de codage.
S’il ne fallait retenir qu’une chose de cet article : commencez par compter les broches réellement câblées sur le connecteur de votre phare d’origine. C’est le moyen le plus rapide d’éviter de commander la mauvaise version.
1) Pourquoi les propriétaires de F3x changent leurs phares : pannes, faible éclairage et conduite de nuit
La génération F32 a désormais entre 6 et 13 ans, et les modes de vieillissement de ses phares d’origine sont bien connus. Si l’un de ces problèmes vous a conduit jusqu’ici, vous êtes loin d’être seul :
Panne des DRL Angel Eyes (modèles xénon)
Les anneaux lumineux des phares xénon pré-LCI sont alimentés par de petits modules LED, sensibles à l’humidité qui règne dans un bloc vieillissant. Le scénario classique : un anneau faiblit ou jaunit, puis s’éteint — généralement d’un côté avant l’autre. BMW ne vendant pas les anneaux séparément, les concessions proposent le remplacement du bloc complet, avec des devis dépassant couramment 1 500 € par côté. Des spécialistes peuvent intervenir au niveau de la carte électronique, mais la correspondance de teinte et la longévité varient.
Défaillances des modules LED et adaptatifs (véhicules avec option 552)
Les phares Adaptive LED d’origine ont eux aussi leur historique : la note technique BMW SI B63 09 14 concerne les F32/F33 équipées de l’option 552 et décrit des dysfonctionnements d’un seul côté, un scintillement intermittent en roulant et des alertes Check Control. Les propriétaires signalent souvent l’apparition du message « Adaptive Headlight Malfunction » juste après un lavage : de l’eau s’est infiltrée dans un connecteur ou un module.
Condensation et infiltrations d’eau
C’est l’ennemi numéro un de ces phares. Des joints vieillissants laissent entrer l’humidité, l’optique se couvre de buée après chaque semaine pluvieuse, et l’humidité emprisonnée corrode précisément les connecteurs et détruit les modules DRL et de commande mentionnés plus haut. Dès qu’un bloc laisse entrer l’eau, le remplacement de pièces isolées ne constitue plus qu’une réparation provisoire.
Éclairage insuffisant la nuit
Les ampoules xénon perdent progressivement de leur puissance lumineuse — la plupart des propriétaires ne réalisent pas l’ampleur de la baisse avant de comparer leur phare à un bloc neuf. Ajoutez une décennie de ternissement de l’optique, et la visibilité nocturne de nombreuses F3x est réellement dégradée, rendant les trajets hivernaux et sur routes non éclairées plus fatigants qu’ils ne devraient l’être. Si votre recherche a commencé par « phares F32 trop faibles », en voici la raison — des ampoules plus puissantes ne peuvent pas restaurer une optique ternie ni des réflecteurs vieillissants. Les projecteurs Bi-LED modernes restituent un faisceau blanc, large et profond, avec une ligne de coupure nette.
2) Vue d’ensemble : quel style de phare ELERON choisir ?
A) ICON / CSL-GTS DRL tricolore (le plus populaire)
Une mise à niveau Full LED au look OEM, avec des guides lumineux nets et de puissants projecteurs Bi-LED. Optez pour un DRL OEM blanc uniquement, discret et proche de l’origine, ou choisissez une version inspirée des CSL/GTS qui ajoute des modes jaune, ambre ou rouge pour une signature plus agressive lorsque vous le souhaitez.
- Idéal pour : un look OEM+ blanc au quotidien, avec des modes DRL optionnels inspirés de la compétition.
- Variantes DRL : blanc uniquement • blanc + jaune • blanc + jaune + ambre • blanc + jaune + rouge.
- Clignotants : LED orange/ambre avec une diffusion nette et homogène.
B) Snake-Eye « DRL en flèche »
Mise à niveau Full LED avec une signature DRL en forme de flèche affirmée. Le commodo de phares permet de basculer entre le blanc OEM (~6000 K) et le jaune sélectif (~3000 K).
- Idéal pour : une signature DRL distinctive sans transformer la voiture en pur projet d’exposition.
- Modes DRL : blanc ↔ jaune.
- Éclairage : projecteurs Bi-LED avec ligne de coupure nette et excellente visibilité nocturne.
Votre BMW possède déjà des phares LED d’origine et vous recherchez uniquement la signature CSL jaune ? Il n’est peut-être pas nécessaire de remplacer les phares complets. Sur les phares Icon Adaptive LED d’origine, nos modules DRL CSL F32/F33/F36 blancs/jaunes commutables remplacent uniquement la carte DRL — les phares d’origine et toutes leurs fonctions restent en place. Tous les détails figurent dans notre guide des modules DRL CSL. Les phares complets de cette page sont la bonne solution si vous partez de l’halogène ou du xénon, si un bloc d’origine est défaillant ou si vous souhaitez précisément le design ICON ou Snake-Eye.
Important : ces phares sont proposés avec plusieurs connecteurs. La méthode la plus fiable consiste à compter les broches réellement câblées sur le connecteur du phare d’origine, puis à vérifier les codes VO/SA correspondants (exemples ci-dessous).
3) Modes DRL et changement rapide (avec le commodo de phares)
Variantes DRL ICON / CSL-GTS
- Version OEM blanc uniquement : DRL blanc fixe, sans changement de couleur.
- Blanc + jaune : actionnez la commande d’appel de phares 5× pour alterner entre le blanc (~6000 K) et le jaune (~3000 K).
- Blanc + jaune + ambre : 4× pour le blanc, 5× pour le jaune et 6× pour l’ambre.
- Blanc + jaune + rouge : 4× pour le blanc, 5× pour le jaune et 6× pour le rouge.
Conseil : changez de mode lorsque le véhicule est en marche et les DRL actifs. Si la séquence n’est pas reconnue, marquez une pause puis recommencez avec un rythme régulier.
DRL en flèche Snake-Eye
- actionnez la commande d’appel de phares 5× pour le jaune (~3000 K)
- actionnez la commande d’appel de phares 4× pour le blanc (~6000 K)
Recommandation pour un usage quotidien : utilisez le mode DRL blanc. Les couleurs supplémentaires sont des options esthétiques souvent réservées aux projets de tuning et aux événements — utilisez-les conformément à leur destination et à la réglementation locale. Les aspects réglementaires liés aux DRL blancs et jaunes sont expliqués en détail dans notre guide des DRL CSL.
4) Compatibilité précise et guide de brochage (6/8/9/10 broches)
Plateformes compatibles : F32/F33/F36 ainsi que F80/F82/F83. Commandez la version de connecteur correspondant à la prise d’origine de votre véhicule.
| Éclairage d’origine | Années habituelles | Codes VO/SA (exemples) | Version à commander |
|---|---|---|---|
| LED (LCI) — standard et adaptatif | 2017–2020 | 5A2 / 552 | 6 broches |
| Xénon (pré-LCI, non adaptatif) | 2013–2016 | 522 (sans 524) | 8 broches |
| Xénon adaptatif (pré-LCI) | 2013–2016 | 522 + 524 (AHL/AFS) | 9 broches |
| LED adaptatif (pré-LCI) | 2013–2016 | 552 | 10 broches — la version que nous expédions le plus |
Le boîtier du connecteur peut sembler identique d’une version à l’autre. Ce qui compte, c’est le nombre de broches réellement câblées. Vérifiez-le toujours en comptant les broches de la prise de phare côté véhicule. Vous ignorez quels phares votre BMW possède d’origine ? Décodez votre numéro de châssis (VIN) et vos codes d’options avec notre guide d’identification des phares BMW.
Guide photo du brochage (touchez pour agrandir)
La méthode la plus rapide pour éviter de commander la mauvaise version.

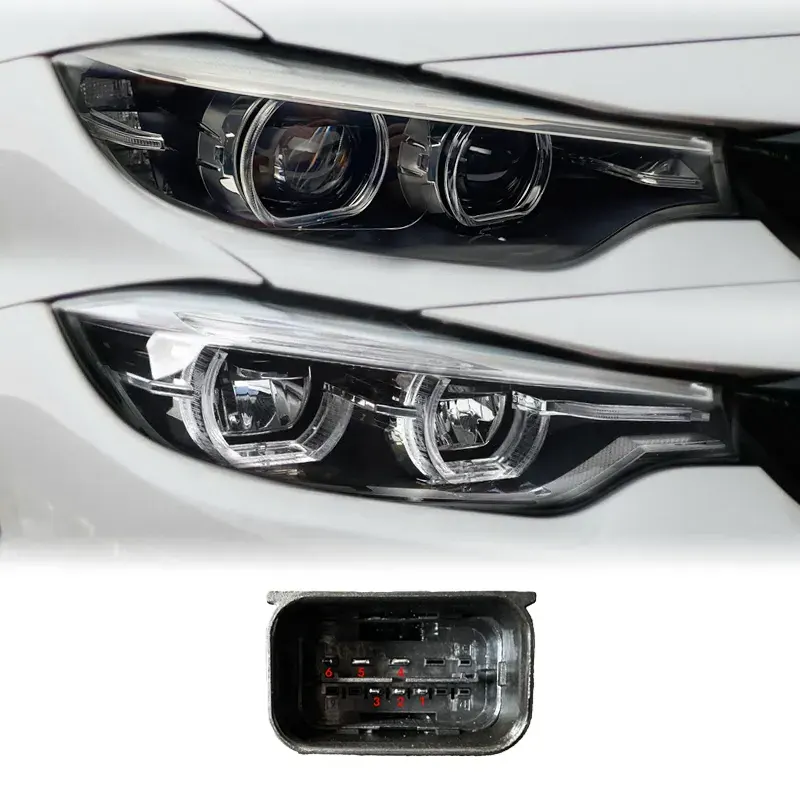

6 broches — LED LCI (2017–2020)
Véhicules LCI avec LED standard (5A2) ou Adaptive LED (552). Confirmez en comptant les broches câblées.
8 broches (xénon non adaptatif)
Généralement option 522 sans 524, donc sans AHL/AFS.
9 broches (xénon adaptatif)
Généralement options 522 + 524 (AHL/AFS).

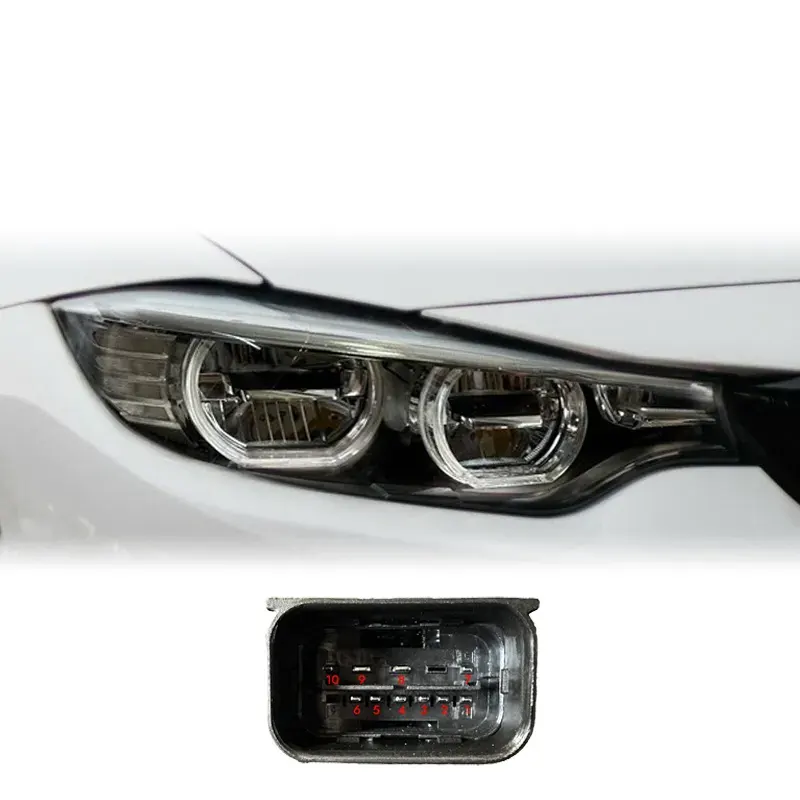

10 broches — Adaptive LED pré-LCI (2013–2016)
Véhicules antérieurs au restylage équipés d’Adaptive LED d’origine (552) — la version que nous expédions le plus.
Conseil : si votre voiture a été modifiée ou a connu une conversion inhabituelle, fiez-vous d’abord au nombre de broches câblées, puis aux codes VO/SA.
Correspondance des références OEM
La vérification la plus rapide : relevez la référence BMW sur l’étiquette du boîtier de phare et recherchez-la ci-dessous. Chaque référence d’origine correspond directement à une version de brochage.
| Phare d’origine | Version de brochage | Références OEM (G / D) |
|---|---|---|
| Bi-xénon pré-LCI · 2013–2016 | 8 broches | UE G : 63117377843 / 63117377845 · UE D : 63117377844 / 63117377846 · US G : 63117377851 · US D : 63117377852 |
| Xénon AHL pré-LCI (524) · 2013–2016 | 9 broches | UE G : 63117377839 / 63117377847 · UE D : 63117377840 / 63117377848 · US G : 63117377853 · US D : 63117377854 |
| Adaptive LED pré-LCI (552) · 2013–2016 | 10 broches | UE G : 63117377841 / 63117377849 · UE D : 63117377842 / 63117377850 · US G : 63117377855 · US D : 63117377856 |
| LED standard LCI · 2017–2020 | 6 broches | UE G : 63117478153 / 63117478151 · UE D : 63117478154 / 63117478152 · US G : 63117478155 · US D : 63117478156 |
| Adaptive LED LCI (552) · 2017–2020 | 6 broches | UE G : 63117478535 / 63117478157 · UE D : 63117478536 / 63117478158 · US G : 63117478159 · US D : 63117478160 |
Cette liste couvre les références les plus courantes ; certaines références propres à un marché ou à une fin de production peuvent ne pas y figurer. Votre numéro n’apparaît pas ? Envoyez-nous votre VIN et nous confirmerons la bonne version. Vous souhaitez comprendre la numérotation BMW 63 11 ? Consultez notre guide d’identification des phares.

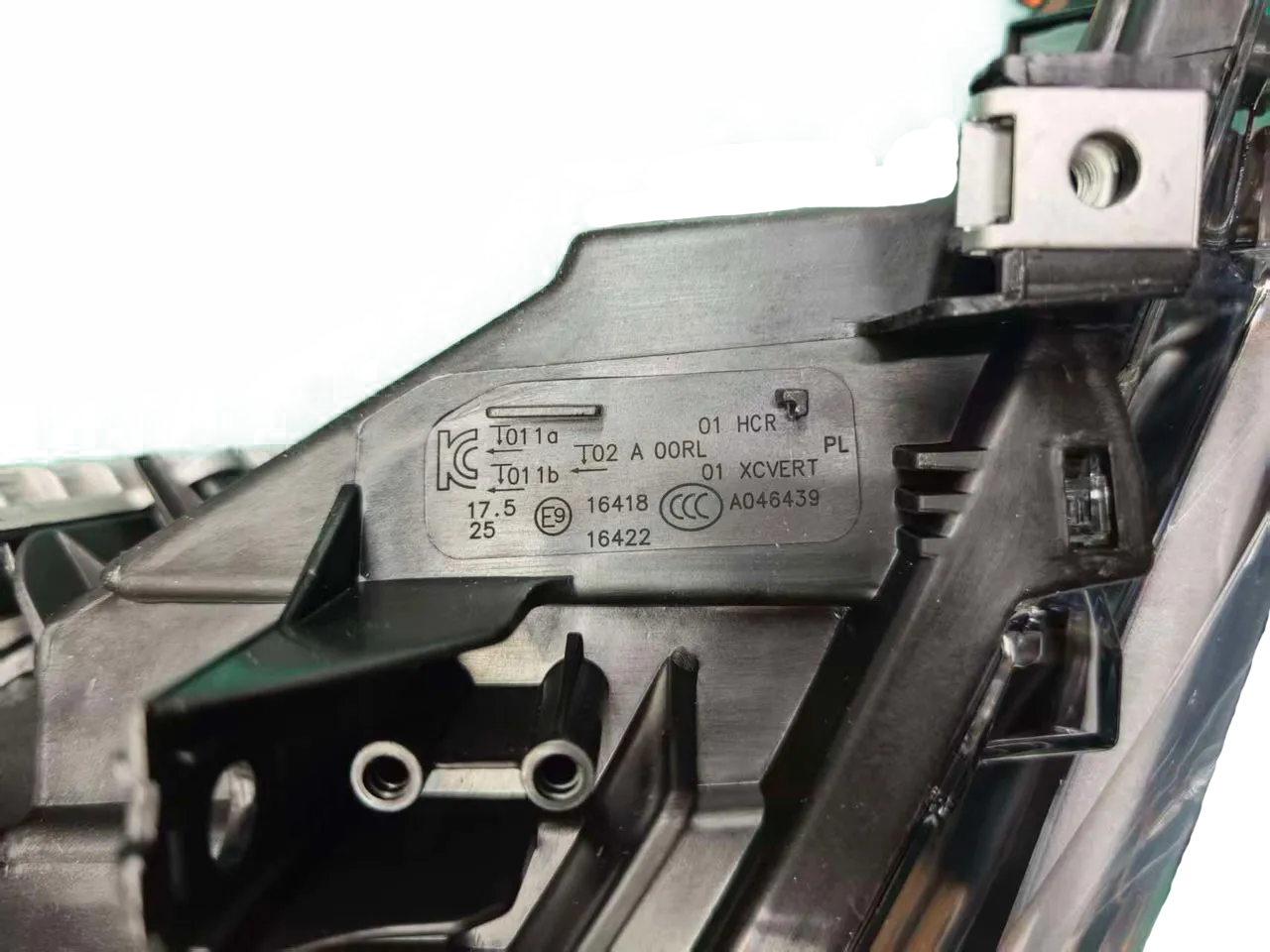

5) Marquage E et « autorisé sur route en mode blanc » — expliqué simplement
Les blocs optiques ELERON de cette gamme portent un marquage E. Pour une utilisation quotidienne, ces kits sont conçus pour fonctionner avec un mode DRL blanc net. Sur les variantes multimodes, les autres couleurs de DRL constituent une option esthétique — souvent utilisée sur les projets de tuning et lors d’événements. La recommandation est donc simple : utilisez le mode DRL blanc sur la voie publique et réservez les autres modes à l’usage prévu, dans le respect de la réglementation française et des exigences du contrôle technique.
Pour mieux comprendre les marquages et les contrôles, consultez notre guide du marquage E et de l’éclairage ECE.
6) Conseils de montage, codage à prévoir et réglage
Installation dans les grandes lignes
- Débranchez la batterie. Protégez les arêtes peintes avant de déposer le pare-chocs et les garnitures.
- Déposez les anciens blocs optiques et transférez les clips ou supports nécessaires.
- Installez les blocs ELERON et branchez la bonne version de connecteur (6/8/9/10 broches).
- Contrôlez toutes les fonctions : feux de croisement et de route, DRL, clignotants et changement de mode DRL.
- Réglez les phares après l’installation.
Pour les bases du réglage et l’obtention d’une ligne de coupure propre, consultez Comment régler ses phares.
Codage à prévoir : ce qui est normal
- Xénon pré-LCI → Full LED : certaines voitures peuvent nécessiter un codage pour éviter les contrôles d’ampoules ou adapter les paramètres d’éclairage.
- Véhicules équipés de l’éclairage adaptatif (AFS/AHL) : si vous passez à des phares non adaptatifs, un codage peut être nécessaire pour que la voiture ne recherche plus les fonctions directionnelles.
- Véhicules Adaptive LED à 10 broches : entièrement pris en charge et notre version la plus expédiée — confirmez simplement le nombre de broches câblées avant de commander afin de recevoir le bon faisceau.
Si vous constatez des alertes, un scintillement ou un clignotement accéléré, commencez ici : solutions aux erreurs CANBUS et LED.
7) Diagnostic : alertes, scintillement et clignotement accéléré
Alertes au tableau de bord / contrôle des ampoules
- Confirmez la bonne version de brochage (6/8/9/10).
- Rebranchez fermement les connecteurs et vérifiez les masses ; une mauvaise masse provoque des dysfonctionnements intermittents.
- Si nécessaire, un installateur peut adapter la surveillance des ampoules — contrôles à froid et à chaud — pour les canaux concernés.
DRL qui scintillent / changement de mode instable
- Vérifiez la stabilité de la tension ; l’état de la batterie et du circuit de charge est important.
- Certaines voitures commandent les DRL par PWM. Selon la configuration, un codage ou un module anti-scintillement peut résoudre le problème.
- Répétez la séquence d’appels de phares avec un rythme régulier.
Clignotement accéléré / changement de fréquence
Si la fréquence des clignotants change après l’installation, la voiture détecte généralement une charge électrique inattendue. Commencez par vérifier les connecteurs, puis les paramètres de codage et de surveillance. Une méthode générale est détaillée ici : solutions CANBUS et clignotement accéléré.
8) FAQ — Phares ELERON BMW F3x / F8x
Quelle version commander : 6, 8, 9 ou 10 broches ?
Comment changer la couleur des DRL ?
Un codage est-il nécessaire ?
Quel est le moyen le plus rapide d’obtenir un faisceau propre ?
Un Angel Eye ou un DRL d’origine est tombé en panne d’un côté — réparer, remplacer par une pièce OEM ou améliorer ?
Ces phares seront-ils plus puissants de nuit que mes phares xénon ou halogènes d’origine ?
J’ai des phares LED d’origine et je veux uniquement le DRL CSL jaune — faut-il changer les phares ?
Besoin d’aide pour identifier votre connecteur ?
Envoyez-nous une photo nette du connecteur de phare côté véhicule, montrant clairement les broches câblées, ainsi que les informations de production de la voiture — nous vous orienterons vers la bonne version. Pour aller plus loin, consultez les guides ci-dessous.
