Dieser Ratgeber behandelt ELERON Scheinwerfer-Upgrades für die BMW 4er-Reihe F32 (Coupé), F33 (Cabrio) und F36 (Gran Coupé) sowie für den BMW M3 F80 und den BMW M4 F82/F83 (Pre-LCI und LCI, abhängig von der Steckerversion). Sie erfahren, warum diese Scheinwerfer auf typische Weise altern, welche Ausführung sich für Ihr Fahrzeug eignet, wie Sie die richtige Pin-Version bestimmen, wie die TFL-Modi funktionieren und womit Sie bei Einbau und Codierung rechnen müssen.
Wenn Sie aus diesem Artikel nur eines mitnehmen: Zählen Sie zuerst die belegten Pins am Stecker Ihres originalen Scheinwerfers. So vermeiden Sie am schnellsten, die falsche Ausführung zu bestellen.
1) Warum F3x-Fahrer umrüsten: Defekte, schwache Lichtleistung und Nachtfahrten
Die F32-Generation ist inzwischen 6–13 Jahre alt, und die typischen Alterungserscheinungen ihrer Serienscheinwerfer sind bestens dokumentiert. Wenn eines dieser Probleme Sie hierhergeführt hat, sind Sie nicht allein:
Ausfall des Angel-Eye-Tagfahrlichts (Xenon-Fahrzeuge)
Die Corona-Ringe der Pre-LCI-Xenonscheinwerfer werden von kleinen LED-Modulen gespeist, denen das feuchte Klima in einem alternden Gehäuse zusetzt. Der typische Verlauf: Zuerst wird ein Ring schwächer oder gelblich, dann fällt er aus — meist auf einer Seite früher als auf der anderen. Da BMW die Ringe nicht einzeln anbietet, veranschlagen Händler den Austausch der kompletten Einheit; Angebote von mehr als 1.500 € pro Seite sind keine Seltenheit. Reparaturen auf Platinenebene durch Spezialbetriebe sind möglich, doch Farbgleichheit und Lebensdauer können variieren.
Fehler an LED- und Adaptivmodulen (Fahrzeuge mit SA 552)
Auch die werkseitigen Adaptiven LED-Scheinwerfer haben eine Vorgeschichte: Die BMW-Serviceinformation SI B63 09 14 behandelt F32/F33-Fahrzeuge mit Sonderausstattung 552, bei denen einseitige Fehlfunktionen, sporadisches Flackern während der Fahrt und Check-Control-Meldungen auftreten. Besitzer berichten häufig, dass direkt nach der Autowäsche die Meldung „Adaptive Headlight Malfunction“ erscheint: Wasser ist in einen Stecker oder ein Modul eingedrungen.
Kondenswasser und Feuchtigkeitseintritt
Das ist der häufigste Grund für einen Ausfall dieser Scheinwerfer. Gealterte Dichtungen lassen Feuchtigkeit eindringen, nach jeder nassen Woche beschlägt die Streuscheibe, und die eingeschlossene Feuchtigkeit korrodiert genau die Steckverbindungen und zerstört die oben genannten TFL- und Steuergeräte. Sobald ein Gehäuse Wasser zieht, sind einzelne Teilewechsel nur noch Übergangslösungen.
Schwache Lichtleistung bei Nacht
Xenon-Brenner verlieren über die Jahre schleichend an Helligkeit — die meisten Fahrer merken erst beim direkten Vergleich mit einem neuen Scheinwerfer, wie viel Lichtleistung tatsächlich verloren gegangen ist. Kommt eine über zehn Jahre eingetrübte Optik hinzu, ist die Sicht bei Nacht in vielen F3x spürbar schlechter. Fahrten auf dunklen Landstraßen und im Winter werden dadurch anstrengender als nötig. Wenn Ihre Suche mit „F32 Scheinwerfer zu dunkel“ begann, liegt hier der Grund — hellere Brenner allein können weder eine trübe Optik noch gealterte Reflektoren beheben. Moderne Bi-LED-Projektoren liefern wieder einen breiten, weitreichenden, weißen Lichtkegel mit sauberer Hell-Dunkel-Grenze.
2) Überblick: Welcher ELERON Scheinwerferstil ist der richtige?
A) ICON / CSL-GTS Dreifarb-TFL (beliebteste Ausführung)
Voll-LED-Upgrade im OEM-Look mit klaren Lichtleitern und leistungsstarken Bi-LED-Projektoren. Für eine werksnahe Optik fahren Sie ein dezentes reinweißes OEM-TFL — oder Sie wählen eine der vom CSL/GTS inspirierten Ausführungen mit gelbem, amberfarbenem oder rotem Zusatzmodus für eine markantere Lichtsignatur, wenn Sie es wünschen.
- Ideal für: einen alltagstauglichen OEM+-Look in Weiß mit optionalen TFL-Modi im Motorsport-Stil.
- TFL-Varianten: nur Weiß • Weiß + Gelb • Weiß + Gelb + Amber • Weiß + Gelb + Rot.
- Blinker: orange/amberfarbene LED-Blinker mit sauberer, gleichmäßiger Lichtverteilung.
B) Snake-Eye „Pfeil-TFL“
Voll-LED-Upgrade mit markanter pfeilförmiger TFL-Signatur. Über den Fernlichthebel lässt sich das Tagfahrlicht zwischen OEM-Weiß (~6000 K) und Selektivgelb (~3000 K) umschalten.
- Ideal für: eine unverwechselbare TFL-Signatur, ohne das Fahrzeug zu einem reinen Show-Car umzubauen.
- TFL-Modi: Weiß ↔ Gelb.
- Lichtleistung: Bi-LED-Projektoren mit scharfer Hell-Dunkel-Grenze und starker Nachtsicht.
Ihr BMW hat bereits LED-Scheinwerfer ab Werk und Sie möchten lediglich die gelbe CSL-Signatur? Dann benötigen Sie möglicherweise gar keine neuen Scheinwerfer. Bei werkseitigen Adaptiven Icon LED-Scheinwerfern ersetzen unsere umschaltbaren weiß/gelben F32/F33/F36 CSL-TFL-Module lediglich die TFL-Platine — die originalen Scheinwerfer und sämtliche Funktionen bleiben im Fahrzeug. Alle Einzelheiten finden Sie in unserem Ratgeber zu CSL-TFL-Modulen. Die kompletten Scheinwerfer auf dieser Seite sind die richtige Lösung, wenn Sie von Halogen oder Xenon umrüsten, ein originaler Scheinwerfer ausgefallen ist oder Sie gezielt den ICON- beziehungsweise Snake-Eye-Look möchten.
Wichtig: Diese Scheinwerfer werden mit mehreren Steckerversionen angeboten. Am sichersten ist es, die belegten Pins am Originalstecker Ihres Scheinwerfers zu zählen und das Ergebnis mit den VO-/SA-Codes abzugleichen (Beispiele weiter unten).
3) TFL-Modi und schneller Wechsel (über den Fernlichthebel)
ICON / CSL-GTS TFL-Varianten
- OEM-Version nur in Weiß: festes weißes TFL ohne Farbwechsel.
- Weiß + Gelb: 5× die Lichthupe betätigen, um zwischen Weiß (~6000 K) und Gelb (~3000 K) umzuschalten.
- Weiß + Gelb + Amber: 4× für Weiß, 5× für Gelb und 6× für Amber.
- Weiß + Gelb + Rot: 4× für Weiß, 5× für Gelb und 6× für Rot.
Tipp: Wechseln Sie den Modus bei eingeschaltetem Fahrzeug und aktivem Tagfahrlicht. Wird die Anzahl der Impulse nicht erkannt, kurz warten und die Folge in gleichmäßigem Rhythmus wiederholen.
Snake-Eye Pfeil-TFL
- 5× Lichthupe für Gelb (~3000 K)
- 4× Lichthupe für Weiß (~6000 K)
Empfehlung für den Alltag: Nutzen Sie den klaren weißen TFL-Modus. Die zusätzlichen Farben sind Styling-Optionen, die häufig bei Tuning-Umbauten und auf Veranstaltungen eingesetzt werden — verwenden Sie sie bestimmungsgemäß und beachten Sie die örtlichen Vorschriften. Die rechtlichen Hintergründe zu weißem und gelbem Tagfahrlicht erläutern wir ausführlich in unserem CSL-TFL-Ratgeber.
4) Genaue Kompatibilität und Pin-Leitfaden (6/8/9/10 Pins)
Unterstützte Baureihen: F32/F33/F36 sowie F80/F82/F83. Bestellen Sie die Steckerversion, die zum Originalstecker Ihres Fahrzeugs passt.
| Serienbeleuchtung | Typische Baujahre | VO-/SA-Codes (Beispiele) | Zu bestellende Version |
|---|---|---|---|
| LED (LCI) — Standard und adaptiv | 2017–2020 | 5A2 / 552 | 6 Pins |
| Xenon (Pre-LCI, nicht adaptiv) | 2013–2016 | 522 (ohne 524) | 8 Pins |
| Adaptives Xenon (Pre-LCI) | 2013–2016 | 522 + 524 (AHL/AFS) | 9 Pins |
| Adaptives LED (Pre-LCI) | 2013–2016 | 552 | 10 Pins — die von uns am häufigsten gelieferte Version |
Das Steckergehäuse kann bei mehreren Ausführungen identisch aussehen. Entscheidend ist die Anzahl der belegten Pins. Prüfen Sie diese immer direkt am fahrzeugseitigen Scheinwerferstecker. Sie wissen noch nicht einmal genau, welche Scheinwerfer ab Werk verbaut sind? Entschlüsseln Sie Ihre Fahrgestellnummer (FIN) und die Ausstattungscodes mit unserem Leitfaden zur Identifizierung von BMW Scheinwerfern.
Pin-Fotoleitfaden (zum Vergrößern antippen)
Der schnellste Weg, eine falsche Ausführung zu vermeiden.

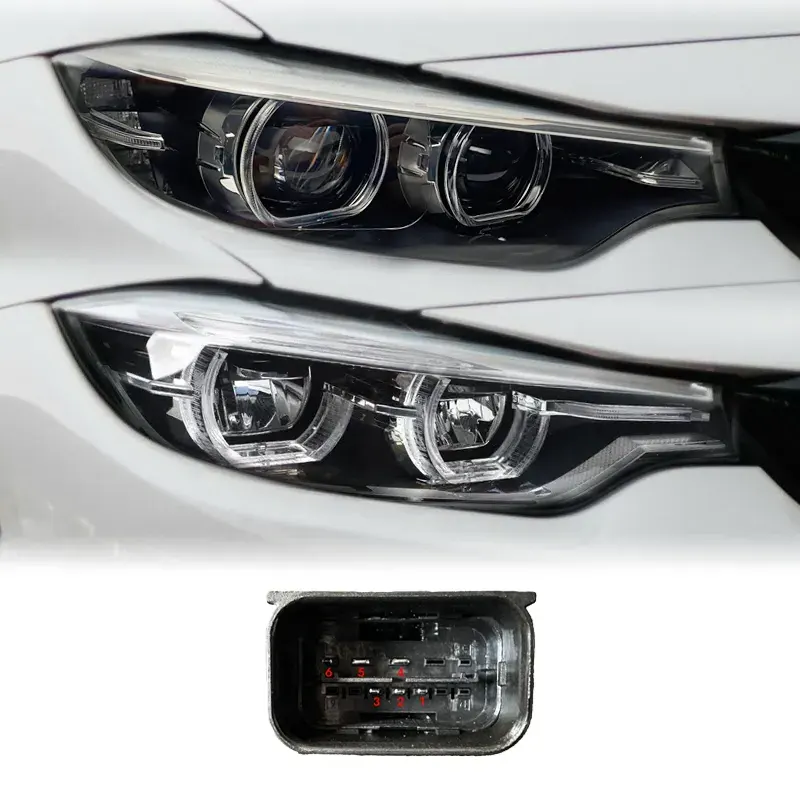

6-Pin — LCI LED (2017–2020)
LCI-Fahrzeuge sowohl mit Standard-LED (5A2) als auch mit Adaptivem LED (552). Zur Sicherheit die belegten Pins zählen.

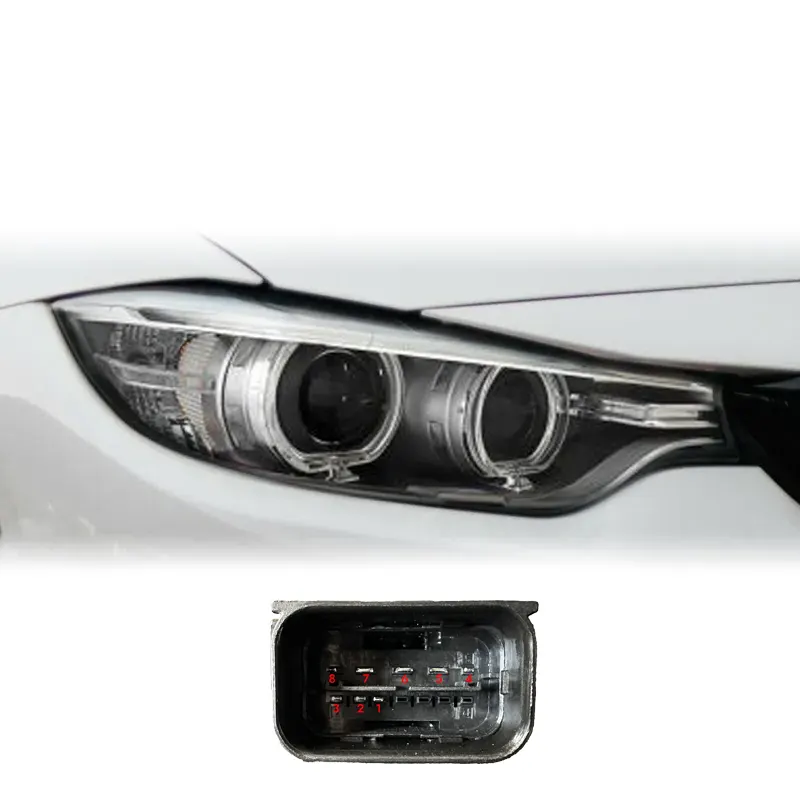

8-Pin (nicht adaptives Xenon)
Typischerweise SA 522 ohne 524, also ohne AHL/AFS.

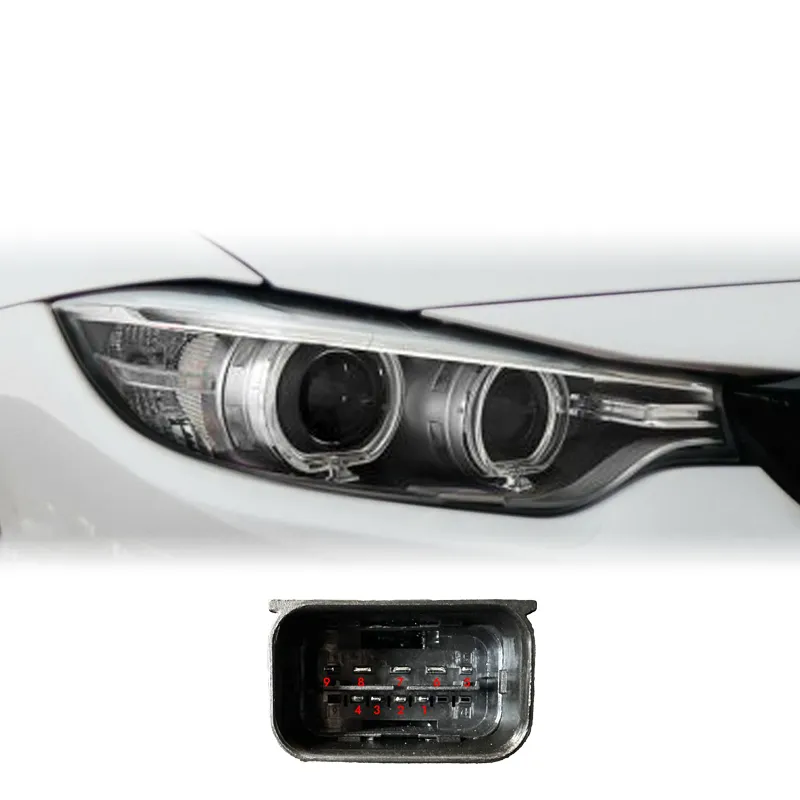

9-Pin (Adaptives Xenon)
Typischerweise SA 522 + 524 (AHL/AFS).

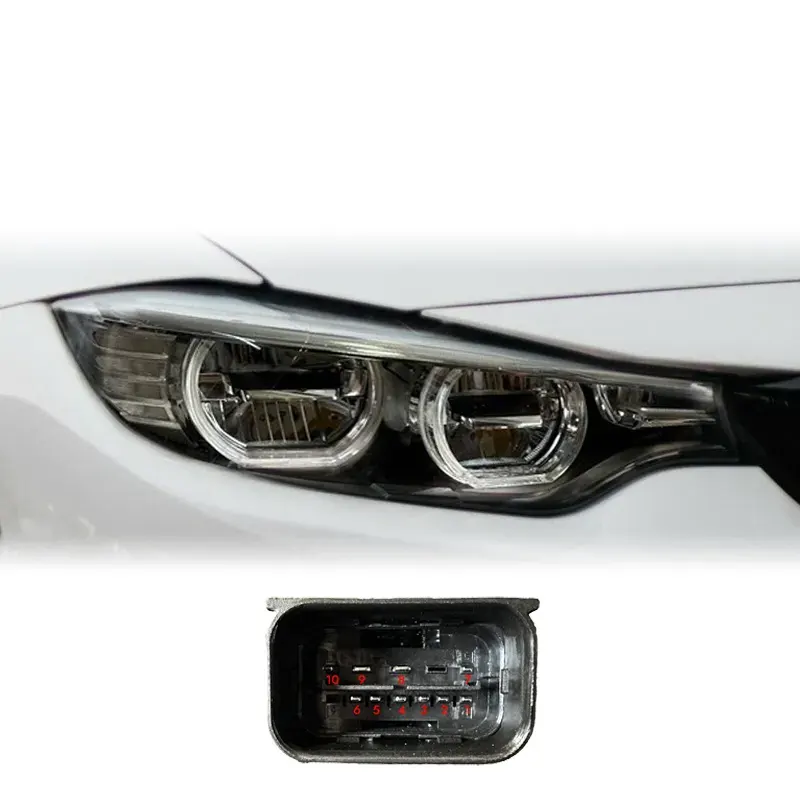

10-Pin — Adaptives LED Pre-LCI (2013–2016)
Fahrzeuge vor dem Facelift mit Adaptivem LED ab Werk (552) — unsere am häufigsten gelieferte Version.
Tipp: Wurde Ihr Fahrzeug umgebaut oder ungewöhnlich nachgerüstet, verlassen Sie sich zuerst auf die Anzahl der belegten Pins und erst danach auf die VO-/SA-Codes.
Abgleich der OEM-Teilenummern
Die schnellste eindeutige Prüfung: Lesen Sie die BMW Teilenummer auf dem Aufkleber des Scheinwerfergehäuses ab und gleichen Sie sie mit der Tabelle ab. Jede werkseitige Teilenummer ist direkt einer Pin-Version zugeordnet.
| Serienscheinwerfer | Pin-Version | OEM-Teilenummern (L / R) |
|---|---|---|
| Bi-Xenon Pre-LCI · 2013–2016 | 8-Pin | EU L: 63117377843 / 63117377845 · EU R: 63117377844 / 63117377846 · US L: 63117377851 · US R: 63117377852 |
| AHL-Xenon Pre-LCI (524) · 2013–2016 | 9-Pin | EU L: 63117377839 / 63117377847 · EU R: 63117377840 / 63117377848 · US L: 63117377853 · US R: 63117377854 |
| Adaptives LED Pre-LCI (552) · 2013–2016 | 10-Pin | EU L: 63117377841 / 63117377849 · EU R: 63117377842 / 63117377850 · US L: 63117377855 · US R: 63117377856 |
| LCI Standard-LED · 2017–2020 | 6-Pin | EU L: 63117478153 / 63117478151 · EU R: 63117478154 / 63117478152 · US L: 63117478155 · US R: 63117478156 |
| LCI Adaptives LED (552) · 2017–2020 | 6-Pin | EU L: 63117478535 / 63117478157 · EU R: 63117478536 / 63117478158 · US L: 63117478159 · US R: 63117478160 |
Diese Liste deckt die gängigsten Referenzen ab; einzelne markt- oder produktionsspezifische Teilenummern können fehlen. Ihre Nummer ist nicht aufgeführt? Senden Sie uns Ihre FIN, und wir prüfen die Ausführung. Sie möchten wissen, wie die BMW Nummerngruppe 63 11 aufgebaut ist? Lesen Sie unseren Leitfaden zur Scheinwerfer-Identifizierung.
5) E-Prüfzeichen und „im weißen Modus straßenzulässig“ – verständlich erklärt

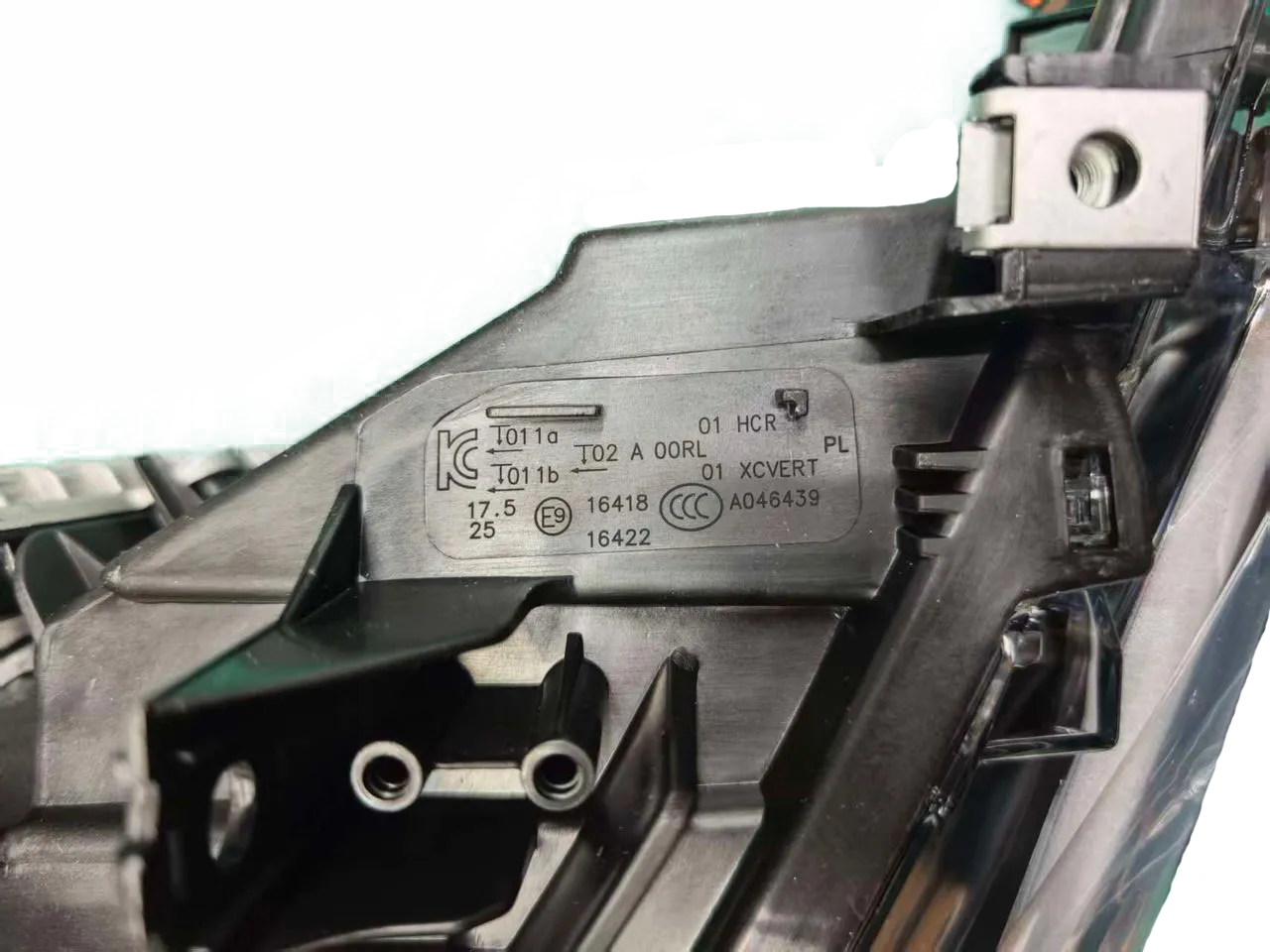

Die ELERON Scheinwerfereinheiten dieser Baureihe tragen ein E-Prüfzeichen. Für den täglichen Straßenverkehr sind diese Sets auf einen klaren weißen TFL-Modus ausgelegt. Bei Varianten mit mehreren Modi dienen die zusätzlichen TFL-Farben als Styling-Option — sie werden häufig bei Tuning-Umbauten und auf Veranstaltungen genutzt. Die bewährte Empfehlung ist daher einfach: Verwenden Sie im öffentlichen Straßenverkehr den weißen TFL-Modus und setzen Sie die weiteren Modi bestimmungsgemäß ein. Beachten Sie in Deutschland die geltenden Vorschriften sowie die Anforderungen der Hauptuntersuchung (HU/TÜV).
Ausführliche Informationen zu Kennzeichnungen und Prüfungen finden Sie hier: Ratgeber zu E-Prüfzeichen und ECE-Lichttechnik.
6) Einbauhinweise, Codierungsbedarf und Einstellung
Einbau im Überblick
- Batterie abklemmen. Lackierte Kanten vor der Demontage von Stoßfänger und Verkleidung schützen.
- Alte Scheinwerfereinheiten ausbauen und alle benötigten Clips beziehungsweise Halter übernehmen.
- ELERON Gehäuse montieren und die richtige Pin-Version (6/8/9/10) anschließen.
- Funktionsprüfung durchführen: Abblend- und Fernlicht, Tagfahrlicht, Blinker sowie Umschaltung der TFL-Modi.
- Scheinwerfer nach dem Einbau korrekt einstellen.
Die Grundlagen zur Einstellung und zu einer sauberen Hell-Dunkel-Grenze finden Sie hier: Scheinwerfer richtig einstellen.
Codierungsbedarf: Was ist normal?
- Pre-LCI Xenon → Voll-LED: Bei manchen Fahrzeugen ist eine Codierung nötig, um Lampenprüfungen zu deaktivieren oder Lichtparameter anzupassen.
- Fahrzeuge mit Adaptivlicht (AFS/AHL): Beim Wechsel auf nicht adaptive Scheinwerfer kann eine Codierung erforderlich sein, damit das Fahrzeug keine Adaptivfunktionen mehr erwartet.
- Fahrzeuge mit 10-Pin Adaptivem LED: vollständig unterstützt und unsere am häufigsten gelieferte Version — prüfen Sie vor der Bestellung lediglich die Pin-Belegung, damit die richtige Kabelbaum-Ausführung geliefert wird.
Bei Warnmeldungen, Flackern oder zu hoher Blinkfrequenz beginnen Sie hier: Lösungen für CANBUS- und LED-Fehler.
7) Fehlersuche: Warnmeldungen, Flackern und schnelles Blinken
Warnmeldungen im Kombiinstrument / Lampenprüfung
- Die richtige Pin-Version (6/8/9/10) bestätigen.
- Stecker erneut fest einsetzen und Masseverbindungen kontrollieren; eine lose Masse kann sporadische Fehler verursachen.
- Bei Bedarf kann ein Fachbetrieb die Lampenüberwachung — Kalt- und Warmüberwachung — für die betreffenden Kanäle anpassen.
Flackerndes TFL / unzuverlässiger Moduswechsel
- Stabile Bordspannung prüfen; der Zustand von Batterie und Ladesystem spielt eine Rolle.
- Einige Fahrzeuge steuern das TFL per PWM an. Je nach Konfiguration können eine Codierung oder eine Anti-Flacker-Lösung helfen.
- Die Lichthupenfolge mit gleichmäßigem Rhythmus wiederholen.
Zu hohe Blinkfrequenz / verändertes Blinktempo
Verändert sich die Blinkfrequenz nach dem Einbau, erkennt das Fahrzeug in der Regel eine unerwartete elektrische Last. Prüfen Sie zuerst die Steckverbindungen und anschließend die Einstellungen für Codierung und Lampenüberwachung. Einen allgemeinen Lösungsweg finden Sie hier: Lösungen für CANBUS und schnelles Blinken.
8) FAQ — ELERON BMW F3x/F8x Scheinwerfer
Welche Ausführung soll ich bestellen: 6-Pin, 8-Pin, 9-Pin oder 10-Pin?
Wie wechsle ich die TFL-Farbe?
Ist eine Codierung erforderlich?
Wie erhalte ich am schnellsten ein sauberes Lichtbild?
Ein originales Angel Eye oder TFL ist einseitig ausgefallen — reparieren, durch OEM ersetzen oder umrüsten?
Sind diese Scheinwerfer nachts heller als meine originalen Xenon- oder Halogenscheinwerfer?
Ich habe LED-Scheinwerfer ab Werk und möchte nur das gelbe CSL-TFL — brauche ich neue Scheinwerfer?
Benötigen Sie Hilfe bei der Steckerbestimmung?
Senden Sie uns ein gut erkennbares Foto des fahrzeugseitigen Scheinwerfersteckers, auf dem die belegten Pins sichtbar sind, sowie die Produktionsdaten Ihres Fahrzeugs — wir zeigen Ihnen die passende Version. Weiterführende Informationen finden Sie in den folgenden Ratgebern.
