VW Golf Mk7 ir Mk7.5 LED žibintų gidas — GTI stiliaus atnaujinimas, perjungiami geltoni ir raudoni DRL, suderinamumas ir galiniai žibintai
Išsamus ELERON Golf Mk7 ir Mk7.5 apšvietimo gidas: Mk7.5 GTI stiliaus Full LED priekiniai žibintai su perjungiamais geltonais ir raudonais DRL, sidabrinių, raudonų ir juodų akcentinių juostų deriniai, halogeninių ir ksenoninių versijų suderinamumas bei kodavimas, OEM kodų palyginimas ir Laser bei R-Style galiniai žibintai, užbaigiantys automobilio išvaizdą.
Susiję produktai
SKU: GOLF-MK7-05817
SKU: GOLF-MK7-05816
SKU: GOLF-MK7-05815
Susijusios transporto priemonės
Golf 7 yra vienas įprasčiausių automobilių Europoje, tačiau bazinių versijų gamyklinis apšvietimas — ta vieta, kurioje jos atrodo pernelyg paprastai. Daugelyje komplektacijų montuoti silpni halogeniniai žibintai, atnaujinto modelio šviesų parašas paliktas tik naujausioms ir gausiausiai sukomplektuotoms versijoms, o platformoje, kurios facelift modelis išgarsino dinaminius posūkius, naudojami statiniai posūkių signalai. Šiame gide pristatomas visas ELERON apšvietimo atnaujinimas, skirtas Golf Mk7 (2012–2017) ir Mk7.5 (2017–2021) — hečbekui ir universalui, taip pat GTI, Golf R bei GTE: tai Mk7.5 GTI stiliaus Full LED priekiniai žibintai su perjungiamais geltonais arba raudonais dienos žibintais (DRL), akcentinių juostų derinių paaiškinimas, tikslus suderinamumas ir kodavimas halogeninėms bei ksenoninėms versijoms ir derantys Laser bei R-Style galiniai žibintai, užbaigiantys automobilio išvaizdą.
Versija, kurią perskaitysite per 60 sekundžių
Viena žibintų platforma, keturi pasirinkimai: (1) Karta — Mk7 ir Mk7.5 buferių formos skiriasi, todėl kiekvienai kartai sukurtas atskiras korpusas. Taip iki atnaujinimo pagamintas automobilis įgauna facelift išvaizdą be jokių buferio modifikacijų. (2) Gamyklinis tipas — automobiliuose su halogenais montavimas yra visiškai Plug & Play; ksenoninės versijos prijungiamos taip pat, o modeliams su AFS reikia vieno penkių minučių VCDS žingsnio (instrukcijas pateikiame). (3) DRL spalva — nekintama balta, perjungiama balta/geltona arba balta/raudona, valdoma tolimųjų šviesų svirtele. (4) Akcentinės juostos — sidabrinės arba raudonos juostos derinamos su vienspalviais baltais DRL; juodos juostos skirtos tik dvispalvėms baltos/geltonos ir baltos/raudonos versijoms.
1) Kodėl Golf 7 savininkai atnaujina apšvietimą
Halogenų šviesos galios niekada nepakako
Dauguma Mk7 iš gamyklos išriedėjo su halogeniniais žibintais, o dešimtmetį senstantys žibintų gaubtai situacijos nepagerino. Trumpas, gelsvas šviesos pluoštas keliones tamsiais keliais ir žiemos vakarais paverčia išties varginančiomis. Jei jūsų paieška prasidėjo nuo frazės „Golf 7 žibintai šviečia per silpnai“, ta frazė parašyta būtent apie šį automobilį. Ryškesnės lemputės nepataisys susidėvėjusios optikos; modernūs Bi-LED projektoriai visą sistemą pakeičia plačiu, baltu šviesos pluoštu su aiškia šviesos ir šešėlio riba.
Atotrūkis nuo facelift išvaizdos
Atnaujintas Mk7.5 suteikė Golf modeliui geriausiai atrodančią priekinę dalį — dvigubą L formos LED šviesų parašą ir dinaminius posūkius. Tačiau tai buvo skirta tik facelift automobiliams, o ryškiausia apšvietimo versija — tik aukštesnėms komplektacijoms. 2013–2016 m. Mk7 su gamyklinėmis dalimis tokios išvaizdos negaus be buferio ir laidyno perdarymo. Specialiai sukurti korpusai šią problemą išsprendžia.
Senstančios ksenono sistemos išlaidos
Tvarkingi ksenoniniai Golf žibintai šviečia gerai, tačiau bėgant metams genda balastai, uždegikliai ir automatinio aukščio reguliavimo komponentai — paprastai pirmiausia vienoje pusėje. Dešimties metų senumo žibintui originalios dalys ir darbas greitai tampa brangūs. Visiškai naujas LED žibintų komplektas vienu metu pašalina visas šias galimas gedimo vietas.
Šviesų parašas, kurio neturi kiti
Kiekvienoje automobilių aikštelėje, rodos, kas antras automobilis yra Golf. Iš vairuotojo vietos perjungiami geltoni ar raudoni DRL išskirs jūsų automobilį iš kitų penkių toje pačioje eilėje — neliečiant dažų ir buferio.
2) Mk7 → Mk7.5 išvaizda nekeičiant buferio

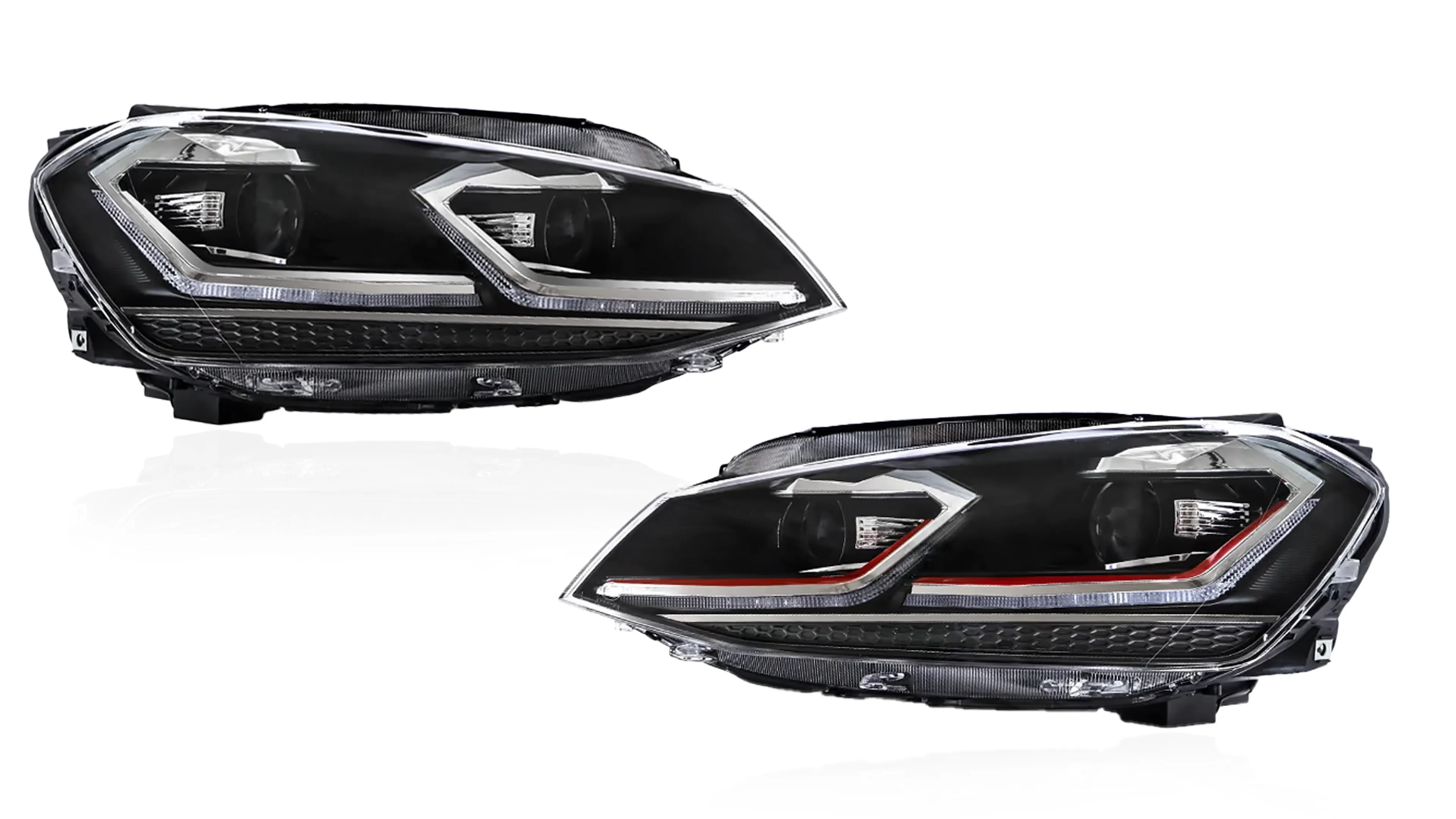

Mk7 ir Mk7.5 buferių formos skiriasi — būtent todėl originalių facelift dalių montavimas tampa sudėtingu projektu. Šie žibintai leidžia to išvengti: Mk7 versijoje Mk7.5 GTI apšvietimo dizainas — dvigubi L formos DRL, sekvenciniai dinaminiai gintaro spalvos posūkiai ir Bi-LED projektoriai — sumontuotas į korpusą, pritaikytą iki atnaujinimo naudotam buferiui. Mk7.5 versija montuojama tiesiogiai ir gamyklinius halogeninius ar ksenoninius facelift žibintus atnaujina iki Full LED specifikacijos. Abi versijos tinka hečbekui ir universalui Variant, standartinėms komplektacijoms, GTI, Golf R bei GTE. Nežinote, kurią kartą turite? Greičiausiai padės registracijos metai: Mk7 buvo gaminamas 2012–2017 m., o Mk7.5 pasirodė su 2017 m. atnaujinimu. Jei kyla abejonių, atsakymą pateiks kėbulo numeris (VIN) — atsiųskite jį ir patvirtinsime tinkamą versiją.
3) Geltoni Golf 7 DRL — perjungiamas ralio akcentas
Selektyvi geltona spalva kalba automobilių sporto kalba — prancūziški ralio žibintai, ištvermės lenktynių automobiliai ir pastaruoju metu BMW CSL modelių pradėta geltonų DRL banga, išplitusi visame tiuningo pasaulyje. Ant Golf ji atrodo kitaip nei ant bet kurio kito automobilio: kasdienis automobilis su gamyklinės lenktynių komandos veidu.
Svarbiausias žodis — perjungiami. Tai nėra priklijuota geltona plėvelė ar visam laikui geltonai nustatyta LED plokštė: 6 kartus mirktelėkite tolimosiomis šviesomis ir dvigubas L formos parašas taps sodriai geltonas; mirktelėkite 5 kartus ir sugrįš švari, gamyklinę primenanti balta spalva. Žibintas išsaugo pasirinkimą net išjungus degimą. Balta kasdienai, geltona tinkamai progai — be įrankių, programėlių ar landžiojimo už buferio.
4) Raudoni Golf 7 DRL — agresyviausias priekis, kokį gali turėti ši platforma
Raudoni DRL — naujausia ir rečiausia DRL scenos kryptis, o būtent tai ir yra jų žavesys. GTI savininkams tai natūralus derinys su raudona grotelių juosta, ženklinančia modelį nuo Mk5 laikų; parodiniams projektams — priekinė dalis, kurios daugiau niekas susitikime neturės.
Perjungimo logika tokia pati kaip geltonų: 6 kartus svirtele — raudona, 5 kartus — grįžimas į baltą; pasirinkimas išsaugomas tarp degimo ciklų. Naudojimo rekomendacija taip pat aiški: baltas režimas skirtas kasdieniam važiavimui viešaisiais keliais. Geltoną ir raudoną spalvą laikykite parodų bei renginių akcentu ir naudokite jas pagal paskirtį, atsižvelgdami į vietos praktiką. Tai ir yra pagrindinė perjungimo prasmė: fiksuoti raudoni DRL jus įpareigoja, o čia sprendimą priimate kiekvienu konkrečiu momentu.
5) Akcentinės juostos: sidabrinės, raudonos, juodos ir jų deriniai
Akcentinė juosta — tai fiksuota apdailos detalė žibinto korpuso viduje. Ji nėra tas pats, kas perjungiama DRL spalva, o šių dviejų pasirinkimų negalima laisvai derinti. Asortimentas sąmoningai suskirstytas taip:
Sidabrinės juostos
Švarios ir rafinuotos — Golf R bei aukštesnių komplektacijų estetika. Derinamos tik su vienspalviais baltais DRL: santūriam OEM+ projektui.
Raudonos juostos
GTI parašas, atkartojantis raudoną grotelių apdailą. Jos taip pat derinamos tik su vienspalviais baltais DRL — GTI tapatybė dieną, be spalvos perjungimo.
Juodos juostos — aukščiausia specifikacija
Agresyviausia išvaizda asortimente ir vienintelė apdaila, siūloma su perjungiamais baltais/geltonais ir baltais/raudonais DRL. Jei norite spalvą keičiančio šviesų parašo, rinkitės Black Lines korpusą.
| Akcentinės juostos | Balta (nekintama) | Balta / Geltona | Balta / Raudona |
|---|---|---|---|
| Sidabrinės | ✓ | — | — |
| Raudonos | ✓ | — | — |
| Juodos | — | ✓ | ✓ |
Paprasta taisyklė: nekintama balta → sidabrinės arba raudonos juostos · perjungiamos spalvos → juodos juostos.
6) Suderinamumas ir kodavimas: halogenai, ksenonas, AFS
Automobiliai su gamykliniais halogenais
Visiškai Plug & Play: sumontuokite, patikrinkite, važiuokite. Nereikia jokio kodavimo. Visi LED valdikliai ir valdymo elektronika pristatomi jau sumontuoti. Iš senųjų žibintų nieko perkelti nereikia, o originalūs žibintai lieka nepažeisti perpardavimui arba lizinguojamo automobilio grąžinimui.
Automobiliai su gamykliniu ksenonu (įskaitant AFS)
Fizinis montavimas toks pat: prijunkite žibintus ir abiem atvejais visos apšvietimo funkcijos iškart veiks. Vienas papildomas žingsnis taikomas tik automobiliams su AFS (adaptyviuoju apšvietimu), dažnai sutinkamu GTI, Golf R ir GTE komplektacijose. Kadangi LED blokai fiziškai nesisuka, automobilis rodo adaptyviojo apšvietimo įspėjimą, kol AFS išjungiamas per VCDS arba suderinamą VAG diagnostikos įrankį. Tai vienas parametras ir maždaug penkios minutės bet kuriame VAG išmanančiame autoservise. Su kiekvienu ksenoninei versijai skirtu užsakymu pateikiame nuoseklią kodavimo instrukciją, todėl nei jums, nei servisui nereikės spėlioti. Jokio ilgo kodavimo, jokio darbo su keliais valdymo blokais.

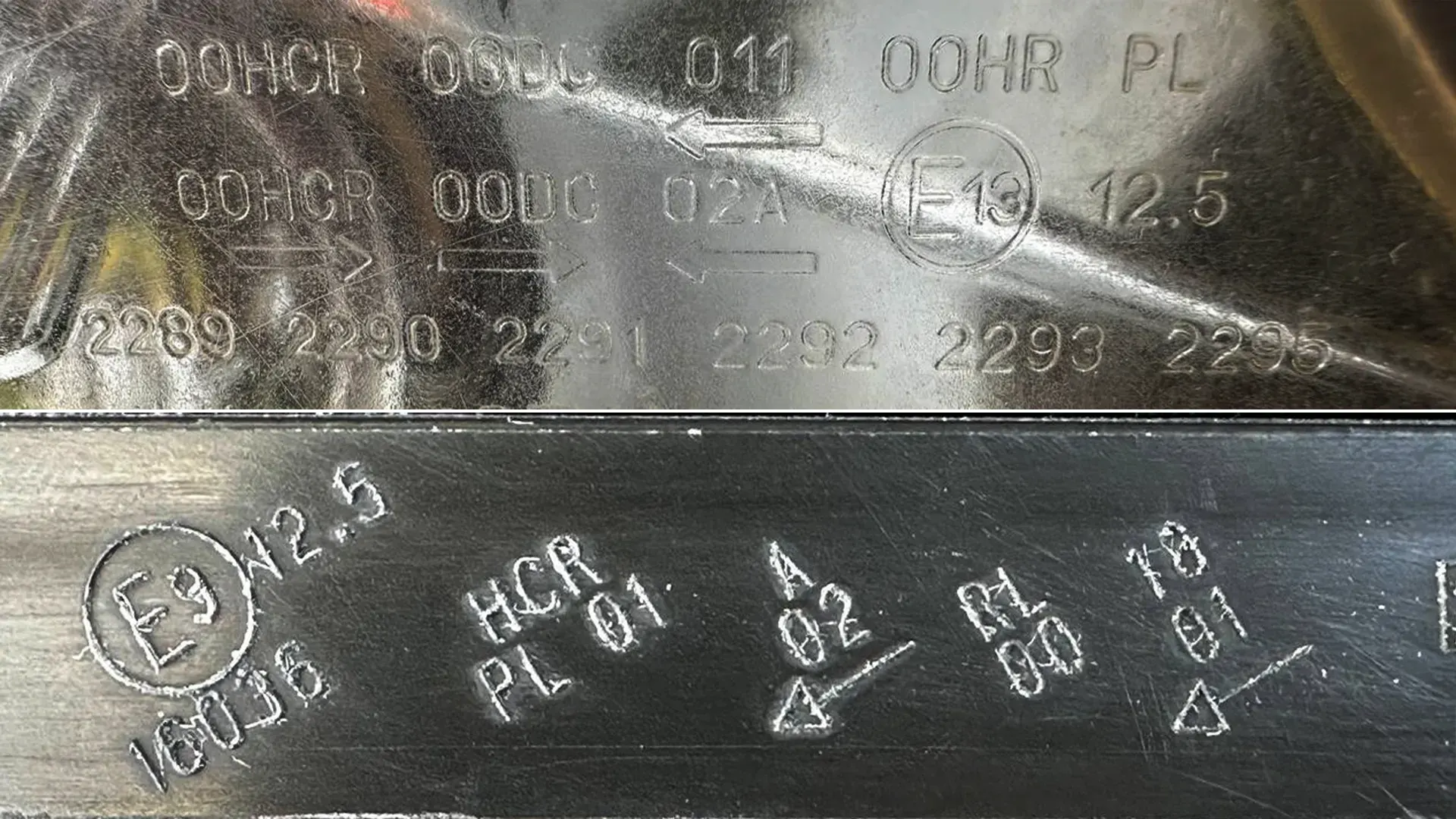

Apie ženklinimą: šie žibintų blokai pažymėti E ženklu, o baltas DRL režimas yra kasdieniam važiavimui viešaisiais keliais skirta konfigūracija. Išsamesnę informaciją apie žibintų gaubtų ženklinimą ir tai, ką tikrina Lietuvos techninės apžiūros specialistai, rasite mūsų E ženklinimo ir ECE apšvietimo reikalavimų gide.
OEM kodų atitikmenys (palieskite, kad išskleistumėte)
Greičiausias patvirtinimas: perskaitykite ant žibinto esantį VW kodą ir raskite jį žemiau. Kiekvienas gamyklinis kodas jūsų automobilio kartoje atitinka vieną iš dviejų versijų — halogeninę arba ksenoninę.
| Gamyklinis žibintas | OEM kodai (K / D) |
|---|---|
| Mk7 halogenas (RHT/eismas dešiniąja puse) · 2012–2017 | K: 5G1941005 / 5G1941005E · D: 5G1941006 / 5G1941006E |
| Mk7 halogenas (LHT/eismas kairiąja puse) · 2012–2017 | K: 5G2941005 / 5G2941005E · D: 5G2941006 / 5G2941006E |
| Mk7 ksenonas (RHT/eismas dešiniąja puse) · 2012–2017 | K: 5G1941039 · D: 5G1941040 |
| Mk7 ksenonas GTI (RHT/eismas dešiniąja puse) · 2012–2017 | K: 5G1941039A · D: 5G1941040A |
| Mk7 ksenonas (LHT/eismas kairiąja puse) · 2012–2017 | K: 5G2941039 · D: 5G2941040 |
| Mk7 ksenonas GTI (LHT/eismas kairiąja puse) · 2012–2017 | K: 5G2941039A · D: 5G2941040A |
| Mk7 adaptyvusis ksenonas (RHT/eismas dešiniąja puse), įsk. LED DRL · 2012–2017 | K: 5G1941753 · D: 5G1941754 |
| Mk7 adaptyvusis ksenonas GTI (RHT/eismas dešiniąja puse) · 2012–2017 | K: 5G1941753A · D: 5G1941754A |
| Mk7 adaptyvusis ksenonas Golf R (RHT/eismas dešiniąja puse) · 2012–2017 | K: 5G1941753D / 5G0941753C · D: 5G1941754D / 5G0941754C |
| Mk7 adaptyvusis ksenonas (LHT/eismas kairiąja puse) · 2012–2017 | K: 5G2941753 · D: 5G2941754 |
| Mk7 adaptyvusis ksenonas GTI (LHT/eismas kairiąja puse) · 2012–2017 | K: 5G2941753A · D: 5G2941754A |
| Mk7 adaptyvusis ksenonas Golf R (LHT/eismas kairiąja puse) · 2012–2017 | K: 5G2941753D · D: 5G2941754D |
| Mk7 dinaminis ksenonas (RHT/eismas dešiniąja puse) · 2012–2017 | K: 5G1941043 · D: 5G1941044 |
| Mk7 dinaminis ksenonas GTI (RHT/eismas dešiniąja puse) · 2012–2017 | K: 5G1941043A · D: 5G1941044A |
| Mk7 dinaminis ksenonas GTE (RHT/eismas dešiniąja puse) · 2012–2017 | K: 5G1941043B · D: 5G1941044B |
| Mk7 dinaminis ksenonas Golf R (RHT/eismas dešiniąja puse) · 2012–2017 | K: 5G1941043E · D: 5G1941044E |
| Mk7 dinaminis ksenonas (LHT/eismas kairiąja puse) · 2012–2017 | K: 5G2941043 · D: 5G2941044 |
| Mk7 dinaminis ksenonas GTI (LHT/eismas kairiąja puse) · 2012–2017 | K: 5G2941043A · D: 5G2941044A |
| Mk7 dinaminis ksenonas GTE (LHT/eismas kairiąja puse) · 2012–2017 | K: 5G2941043B · D: 5G2941044B |
| Mk7 dinaminis ksenonas Golf R (LHT/eismas kairiąja puse) · 2012–2017 | K: 5G2941043C / 5G2941043E · D: 5G2941044C / 5G2941044E |
| Mk7.5 halogenas (RHT/eismas dešiniąja puse) · 2017–2021 | K: 5G1941005D · D: 5G1941006D |
| Mk7.5 halogenas (LHT/eismas kairiąja puse) · 2017–2021 | K: 5G2941005D · D: 5G2941006D |
Lentelėje pateikti dažniausi kodai; kai kurių konkrečioms rinkoms ar vėlyvai gamybai skirtų kodų gali nebūti. Jūsų kodo sąraše nėra? Atsiųskite mums VIN ir patvirtinsime suderinamumą.
7) Montavimas ir reguliavimas
Keitimas (2–3 valandos)
- Nuimkite priekinį buferį — tai standartinė Golf 7 procedūra, atliekama paprastais rankiniais įrankiais.
- Atsukite gamyklinius žibintus ir atjunkite pagrindinę laidyno jungtį.
- Prijunkite naujus žibintus prie gamyklinio laidyno — be adapterių ir nekarpant laidų.
- Tik automobiliams su AFS: atlikite pateiktoje VCDS instrukcijoje nurodytą veiksmą, kad išjungtumėte AFS ir panaikintumėte prietaisų skydelio įspėjimą.
- Patikrinkite prieš surinkdami: artimąsias ir tolimąsias šviesas, DRL, sekvencinius posūkius, o dvispalvėse versijose — ir perjungimą: 6 kartai geltonai/raudonai spalvai, 5 kartai grįžti į baltą.
- Sumontuokite buferį ir integruotais reguliatoriais nustatykite šviesos pluošto aukštį.
Reguliavimas: dešimt minučių, nuo kurių priklauso šviesos pluoštas
Per aukštai nustatyta aiški Bi-LED šviesos ir šešėlio riba akina priešpriešinį eismą; per žemai — neleidžia išnaudoti ką tik sumontuotos šviesos galios. Dešimt minučių prieš sieną, taikant 1 % taisyklę, leidžia išgauti tikslų ir neakinantį šviesos piešinį, kuriam šie projektoriai buvo sukurti. Visą eigą rasite mūsų priekinių žibintų reguliavimo gide. Jei po montavimo kas nors veikia neįprastai — mirga, rodomi įspėjimai ar posūkiai mirksi per greitai — pirmiausia peržiūrėkite mūsų CANBUS ir LED klaidų gidą.

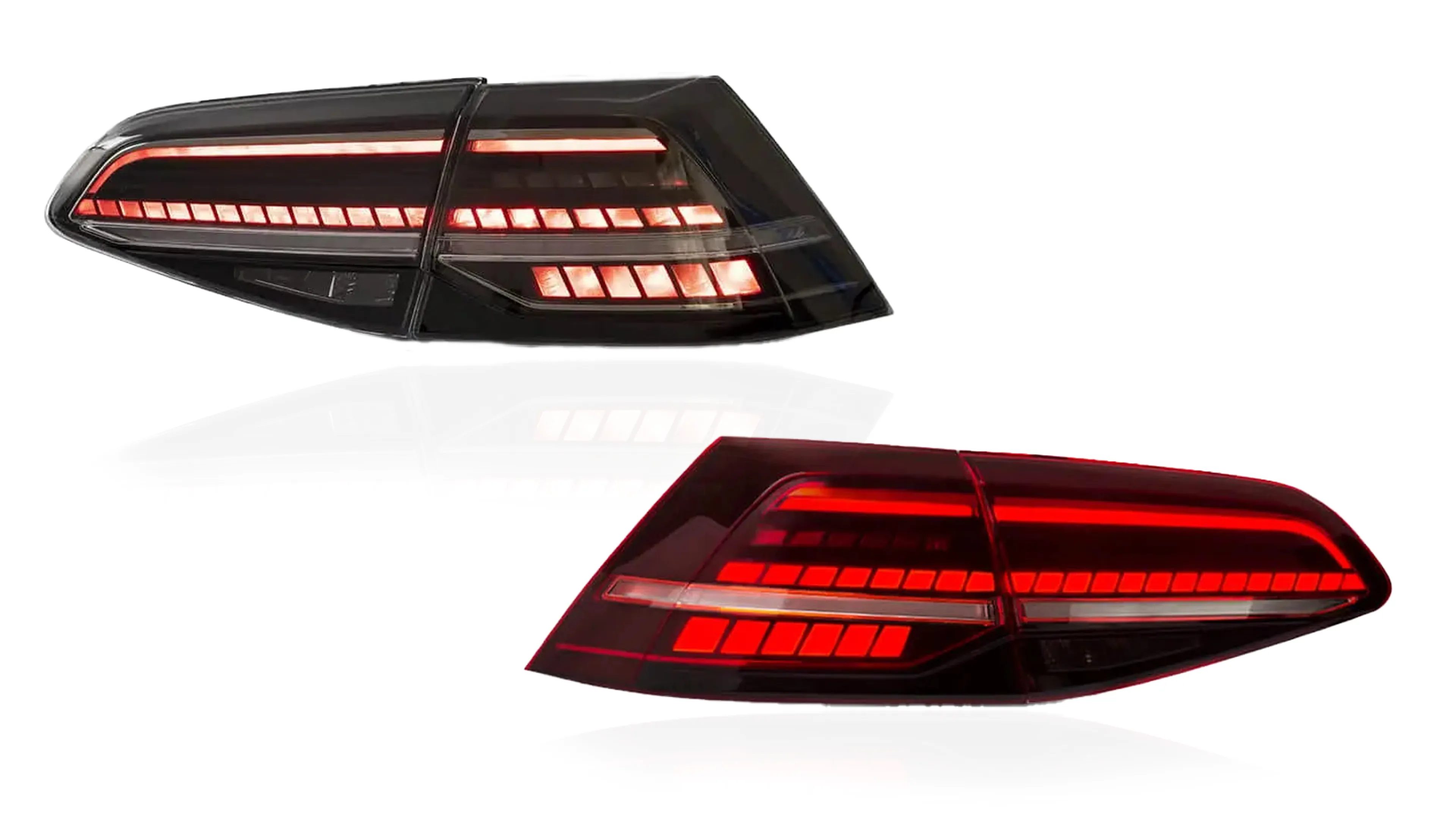

8) Užbaikite galinę dalį: Laser ir R-Style žibintai
Facelift stiliaus priekis su pavargusiais gamykliniais galiniais žibintais — tik pusė transformacijos. Galimos dvi kryptys, priklausomai nuo to, kokį charakterį perteikia pasirinktas priekis:
CSL Laser-Style galiniai žibintai — išskirtinis pasirinkimas
Itin ploni, lazeriu graviruoti CSL stiliaus šviesos kreipikliai sukuria galinį šviesų parašą, kurio VW gamykliniame kataloge niekada nebuvo ir kuris natūraliai dera su geltonais ar raudonais DRL priekyje. Visas keturių dalių komplektas (išoriniai blokai + bagažinės dangčio blokai), sekvenciniai posūkiai, pasitikimo animacija užrakinant ir atrakinant, raudonas arba tamsintas korpusas, jokio kodavimo.
GTI/R-Style galiniai žibintai — populiariausias pasirinkimas
Mk7.5 GTI/R facelift parašas bet kuriai komplektacijai — viso pločio LED juosta, sekvenciniai posūkiai ir pasitikimo animacija. Iki atnaujinimo pagamintam Mk7 tai galinės dalies facelift konversija, o baziniam Mk7.5 — žingsnis link R išvaizdos. Visas keturių dalių komplektas, raudonas arba tamsintas korpusas, jokio kodavimo. Perkamiausi mūsų Golf galiniai žibintai.
Pastaba: abu galinių žibintų komplektai skirti tik hečbekams — universalo Variant žibintų forma kitokia — ir pritaikyti ES bei Jungtinės Karalystės rinkų automobiliams. Aukščiau aprašyti priekiniai žibintai tinka ir hečbekui, ir universalui.
9) Dažniausiai užduodami klausimai apie Golf Mk7 / Mk7.5 apšvietimo atnaujinimus
Ar Golf 7 galima sumontuoti geltonus DRL?
Ar Golf 7 arba GTI galima sumontuoti raudonus DRL?
Turiu 2015 m. Mk7 — ar jis atrodys kaip atnaujintas Mk7.5?
Mano Golf turi ksenoninius arba AFS žibintus — kokio kodavimo reikia?
Kurias akcentines juostas galima derinti su konkrečiais DRL?
Ar LED naktį tikrai šviečia ryškiau už gamyklinius halogenus?
Ar žibintai tinka GTI, Golf R, GTE ir universalui Variant?
Ar yra derančių galinių žibintų?
Sukurkite savo Golf šviesų parašą
Kiekviena pora sukonfigūruojama konkrečiai jūsų automobiliui — pagal kartą, halogeninį ar ksenoninį tipą, DRL spalvą, akcentines juostas ir eismo pusę — ir prieš išsiunčiant išbandoma stende. Suteikiama dvejų metų garantija ir 14 dienų nemokamas grąžinimas. Nesate tikri dėl konfigūracijos? Atsiųskite VIN ir patvirtinsime kartą bei žibintų tipą.
