VW Golf Mk7 ja Mk7.5 LED-esitulede juhend — GTI-stiilis uuendus, lülitatavad kollased ja punased DRL-id, sobivus ja tagatuled
Täielik ELERONi Golf Mk7 ja Mk7.5 valgustuse juhend: Mk7.5 GTI-stiilis Full LED esituled lülitatavate kollaste ja punaste DRL-idega, hõbedaste, punaste ja mustade aktsentjoonte kombinatsioonid, halogeen- ja ksenoonversioonide sobivus ning kodeerimine, OEM-numbrite võrdlus ning Laser- ja R-Style-tagatuled, mis annavad autole tervikliku lõpptulemuse.
Seotud tooted
SKU: GOLF-MK7-05816
SKU: GOLF-MK7-05815
Seotud sõidukid
Golf 7 on üks Euroopa tüüpilisemaid autosid, kuid tehasevalgustus on koht, kus baasversioonid mõjuvad liiga odavalt. Enamikul varustustasemetel on nõrgad halogeenesituled, facelifti valgussignatuur on reserveeritud uusimatele ja rikkalikemalt varustatud autodele ning platvormil, mille mudeliuuendus tegi kuulsaks dünaamilised suunatuled, on staatilised suunatuled. See juhend käsitleb täielikku ELERONi valgustuse uuendust Golf Mk7 (2012–2017) ja Mk7.5 (2017–2021) mudelitele — luukpärale ja universaalile, sealhulgas GTI-le, Golf R-ile ja GTE-le: Mk7.5 GTI-stiilis Full LED esituled lülitatavate kollaste või punaste päevatuledega (DRL), aktsentjoonte kombinatsioonide tööpõhimõte, täpne halogeeni- ja ksenooniversioonide sobivus ning kodeerimine, samuti sobivad Laser- ja R-Style-tagatuled, mis annavad autole tervikliku lõpptulemuse.
60 sekundi versioon
Üks esitulede platvorm, neli otsust: (1) Põlvkond — Mk7 ja Mk7.5 kaitseraudade kuju erineb ning kummagi jaoks on eraldi korpus. Nii saab mudeliuuenduseelne auto facelifti välimuse ilma kaitserauda ümber ehitamata. (2) Tehase tüüp — halogeenautodel on paigaldus täielikult Plug & Play; ksenoonautod ühendatakse samamoodi ning AFS-iga autod vajavad ainult üht viieminutilist VCDS-i sammu (juhend on kaasas). (3) DRL-i värv — püsiv valge, lülitatav valge/kollane või valge/punane, mida juhitakse kaugtulede hoovaga. (4) Aktsentjooned — hõbedased või punased jooned on koos ühevärvilise valge DRL-iga; mustad jooned kuuluvad ainult kahevärvilistele valge/kollase ja valge/punase versioonidele.
1) Miks Golf 7 omanikud valgustust uuendavad
Halogeenvalgus, millest pole kunagi piisanud
Enamik Mk7 mudeleid lahkus tehasest halogeenesituledega ning kümme aastat vananenud tuleklaasid pole olukorda parandanud. Lühike kollaka tooniga valgusvihk muudab pimedatel teedel ja talveõhtutel sõitmise tõeliselt väsitavaks. Kui teie otsing algas fraasiga „Golf 7 esituled on liiga nõrgad”, räägime just sellest autost. Heledamad pirnid ei paranda vananenud optikat; tänapäevased Bi-LED projektorid asendavad kogu süsteemi laia, valge valgusvihu ja terava valguse-varju piiriga.
Erinevus facelifti välimusest
Mk7.5 mudeliuuendus andis Golfile selle parima esiosa — topelt-L-kujulise LED-signatuuri ja dünaamilised suunatuled. Need jäid aga ainult facelifti autodele ning kõige efektsem valgustus kõrgematele varustustasemetele. Aastatel 2013–2016 toodetud Mk7 ei saavuta tehaseosadega sama tulemust ilma kaitseraua ja juhtmestiku ümberehituseta. Mudelipõhised korpused lahendavad selle probleemi.
Vananeva ksenoonsüsteemi kulud
Töökorras ksenoon-Golfid valgustavad teed hästi, kuid ballastid, süüturid ja kõrguse reguleerimise osad ütlevad vanusega üles — tavaliselt esimesena ühel poolel. Kümneaastase tuleploki originaalosad ja tööraha lähevad kiiresti kalliks. Täiesti uus LED-tulede komplekt kõrvaldab kõik need võimalikud rikkekohad korraga.
Valgussignatuur, mida teistel pole
Igas parklas tundub iga teine auto olevat Golf. Juhiistmelt lülitatavad kollased või punased DRL-id eristavad teie autot ülejäänud viiest samas reas — ilma värvkatet või kaitserauda puutumata.
2) Mk7 → Mk7.5 välimus ilma kaitserauda vahetamata
Mk7 ja Mk7.5 kaitserauad on erineva kujuga — just seepärast kujuneb facelifti originaalosade paigaldusest keeruline projekt. Need esituled väldivad probleemi: Mk7 versioon paigutab Mk7.5 GTI valgusdisaini — topelt-L-kujulised DRL-id, järjestikused dünaamilised merevaigukollased suunatuled ja Bi-LED projektorid — mudeliuuenduseelse kaitseraua jaoks vormitud korpusesse. Mk7.5 versioon on otse paigaldatav asendus, mis uuendab tehase halogeen- või ksenoonfacelifti esituled Full LED tasemele. Mõlemad versioonid sobivad luukpärale ja Variant-universaalile, standardvarustusele, GTI-le, Golf R-ile ja GTE-le. Te ei tea, milline põlvkond teil on? Kiireim vihje on esmaregistreerimise aasta: Mk7 hõlmab aastaid 2012–2017, Mk7.5 saabus koos 2017. aasta mudeliuuendusega. Kahtluse korral annab lõpliku vastuse VIN-kood — saatke see meile ja kinnitame õige versiooni.
3) Kollased Golf 7 DRL-id — lülitatav rallisignatuur
Selektiivkollane räägib autospordi keelt — Prantsuse rallituled, kestvussõiduautod ja viimasel ajal BMW CSL-mudelitest alguse saanud kollaste DRL-ide laine, mis levis üle kogu tuuningumaailma. Golfi peal mõjub see teisiti kui ühelgi teisel autol: igapäevaauto tehasemeeskonna võistlusauto näoga.
Võtmesõna on lülitatavad. Tegemist pole püsiva kollase kile ega ühte värvi lukustatud LED- plaadiga: vilgutage kaugtulesid 6 korda ja topelt-L-signatuur muutub sügavkollaseks; vilgutage 5 korda, et naasta puhta tehaseilmelise valge juurde. Esituli mäletab valikut ka pärast süüte väljalülitamist. Valge igapäevaks, kollane sobivaks hetkeks — ilma tööriistade, rakenduste või kaitseraua taha ronimiseta.
4) Punased Golf 7 DRL-id — kõige agressiivsem esiosa, mida see platvorm kanda suudab
Punased DRL-id on selle maailma uusim ja haruldasim suund — just selles peitub nende võlu. GTI omanikele on see loomulik paar punase iluvõreliistuga, mis on mudelit määratlenud alates Mk5-st; näituseautod saavad esiosa, mida kellelgi teisel kokkutulekul pole.
Lülitusloogika on sama mis kollasel: 6 korda hoovaga punasele, 5 korda tagasi valgele ning valik jääb süütetsüklite vahel meelde. Kasutusjuhis on samuti selge: valge režiim on mõeldud igapäevaseks liiklemiseks avalikel teedel. Käsitlege kollast ja punast näituste ning ürituste signatuurina ja kasutage neid sihipäraselt, arvestades kohalikke tavasid. Selles lülitatavuse mõte seisnebki: püsiv punane DRL seob teid ühe valikuga, siin saate otsuse teha vastavalt hetkele.

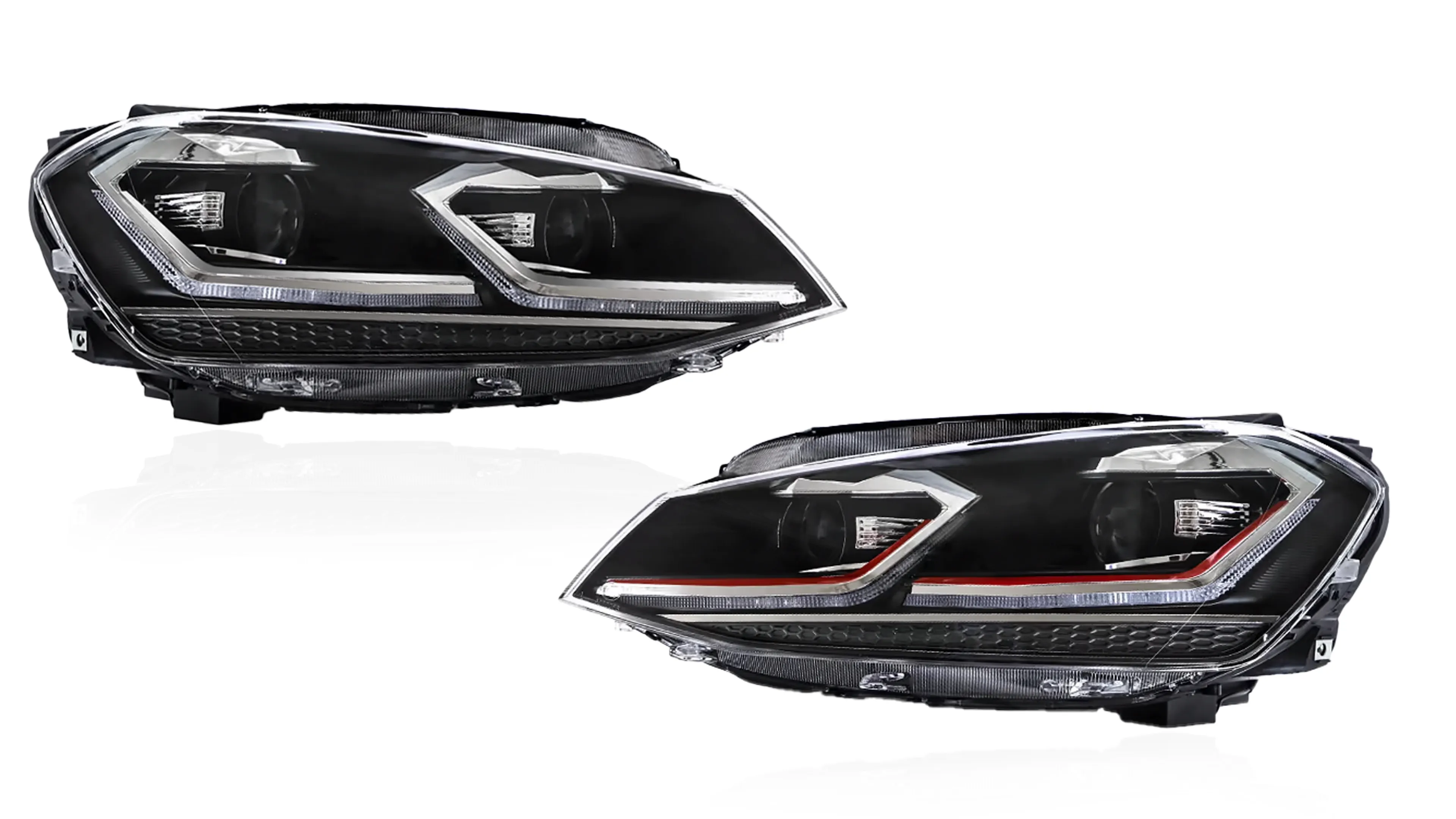

5) Aktsentjooned: hõbedased, punased, mustad ja nende kombinatsioonid
Aktsentjoon on esitule korpuse sees paiknev püsiv kujundusliist. See on lülitatavast DRL-i värvist eraldiseisev ning neid kahte valikut ei saa vabalt kombineerida. Valik on sihilikult üles ehitatud järgmiselt:
Hõbedased jooned
Puhtad ja viimistletud — Golf R-i ning kõrgemate varustustasemete välimus. Saadaval ainult ühevärvilise valge DRL-iga: tagasihoidlikule OEM+ projektile.
Punased jooned
GTI signatuur, mis kordab iluvõre punast liistu. Samuti ainult ühevärvilise valge DRL-iga — GTI identiteet päeval, ilma värvi lülitamiseta.
Mustad jooned — tippkonfiguratsioon
Valiku kõige agressiivsem välimus ja ainus viimistlus, mida pakutakse lülitatavate valge/kollase ning valge/punase DRL-iga. Kui soovite värvi muutvat valgussignatuuri, on Black Lines teie esitulekorpus.
| Aktsentjooned | Valge (püsiv) | Valge / Kollane | Valge / Punane |
|---|---|---|---|
| Hõbedased | ✓ | — | — |
| Punased | ✓ | — | — |
| Mustad | — | ✓ | ✓ |
Lihtne reegel: püsiv valge → hõbedased või punased jooned · lülitatavad värvid → mustad jooned.
6) Sobivus ja kodeerimine: halogeen, ksenoon, AFS
Tehase halogeenesituledega autod
Täielikult Plug & Play: paigaldage, kontrollige, sõitke. Mingit kodeerimist pole vaja. Kõik LED-draiverid ja juhtelektroonika tarnitakse juba paigaldatuna. Vanadest tuledest ei ole vaja midagi ümber tõsta ning originaalesituled jäävad müügiks või liisinguauto tagastamiseks puutumata.
Tehase ksenoonesituledega autod (sh AFS)
Füüsiline paigaldus on sama: ühendage esituled ja mõlemal juhul töötavad kõik valgusfunktsioonid kohe. Ainus lisasamm puudutab ainult AFS-iga (adaptiivse valgustusega) autosid, mida leidub paljudel GTI, Golf R-i ja GTE versioonidel. Kuna LED-plokid füüsiliselt ei pöördu, kuvab auto adaptiivvalgustuse hoiatust seni, kuni AFS on VCDS-i või ühilduva VAG-tööriistaga välja lülitatud. See on üks parameeter ja umbes viis minutit igas VAG-autosid tundvas töökojas. Iga ksenoonversiooni tellimusega anname kaasa samm-sammulise kodeerimisjuhendi, et teie ega töökoda ei peaks oletama. Ei mingit pikka kodeerimist ega mitme juhtmooduliga töötamist.

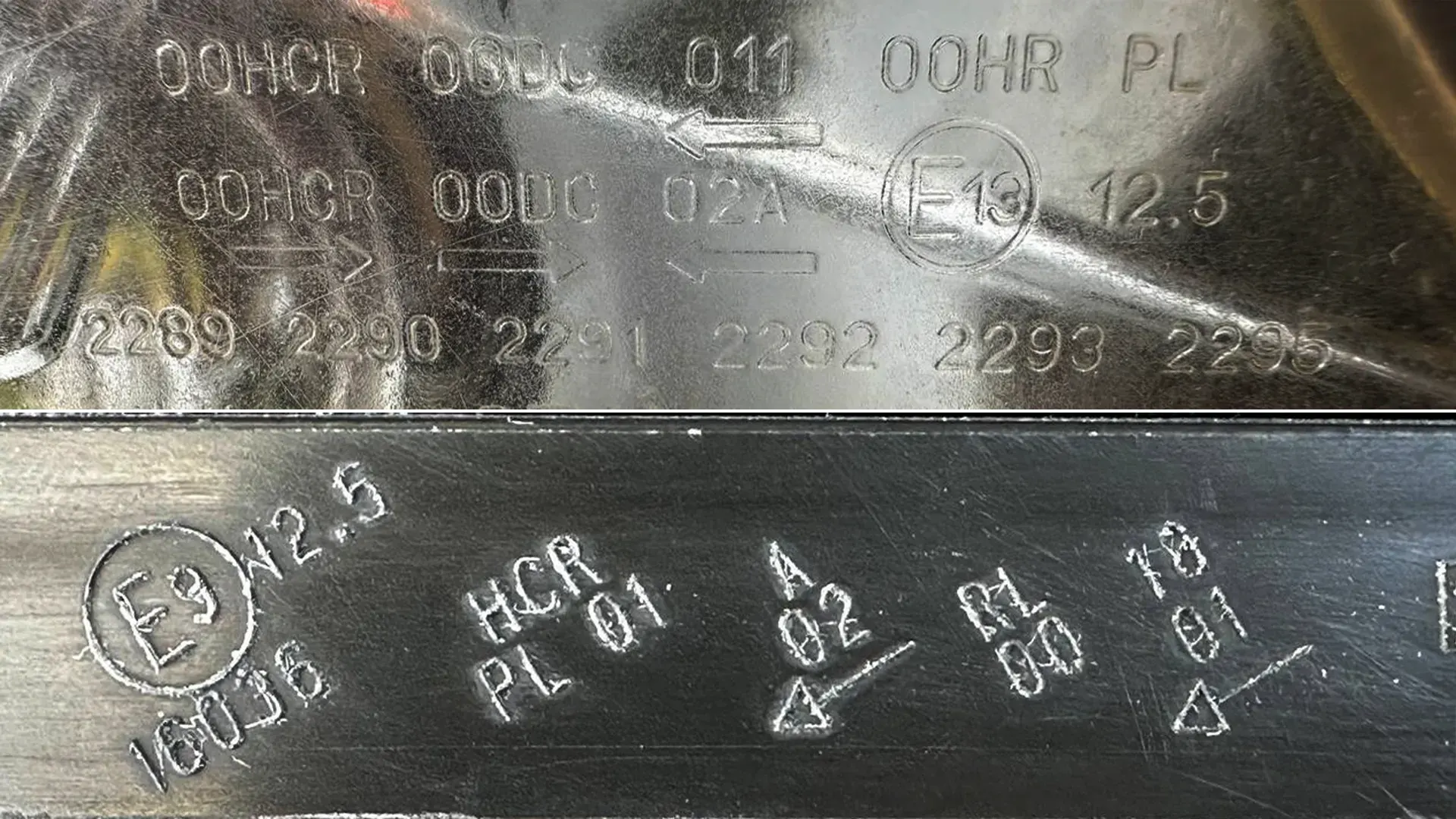

Märgistusest: neil tuleplokkidel on E-märgis ning valge DRL-režiim on konfiguratsioon, mis on mõeldud igapäevaseks liiklemiseks avalikel teedel. Põhjalikuma info tuleklaaside märgistuse ja Eesti tehnoülevaatusel kontrollitavate punktide kohta leiate meie E-märgise ja ECE valgustusnõuete juhendist.
OEM-numbrite ristviide (avamiseks puudutage)
Kiireim kinnitus: lugege esitulelt VW osa number ja leidke see altpoolt. Iga tehasenumber vastab teie põlvkonna ühele kahest versioonist — halogeen või ksenoon.
| Tehase esituli | OEM-numbrid (V / P) |
|---|---|
| Mk7 halogeen (RHT/parempoolne liiklus) · 2012–2017 | V: 5G1941005 / 5G1941005E · P: 5G1941006 / 5G1941006E |
| Mk7 halogeen (LHT/vasakpoolne liiklus) · 2012–2017 | V: 5G2941005 / 5G2941005E · P: 5G2941006 / 5G2941006E |
| Mk7 ksenoon (RHT/parempoolne liiklus) · 2012–2017 | V: 5G1941039 · P: 5G1941040 |
| Mk7 ksenoon GTI (RHT/parempoolne liiklus) · 2012–2017 | V: 5G1941039A · P: 5G1941040A |
| Mk7 ksenoon (LHT/vasakpoolne liiklus) · 2012–2017 | V: 5G2941039 · P: 5G2941040 |
| Mk7 ksenoon GTI (LHT/vasakpoolne liiklus) · 2012–2017 | V: 5G2941039A · P: 5G2941040A |
| Mk7 adaptiivksenoon (RHT/parempoolne liiklus), sh LED DRL · 2012–2017 | V: 5G1941753 · P: 5G1941754 |
| Mk7 adaptiivksenoon GTI (RHT/parempoolne liiklus) · 2012–2017 | V: 5G1941753A · P: 5G1941754A |
| Mk7 adaptiivksenoon Golf R (RHT/parempoolne liiklus) · 2012–2017 | V: 5G1941753D / 5G0941753C · P: 5G1941754D / 5G0941754C |
| Mk7 adaptiivksenoon (LHT/vasakpoolne liiklus) · 2012–2017 | V: 5G2941753 · P: 5G2941754 |
| Mk7 adaptiivksenoon GTI (LHT/vasakpoolne liiklus) · 2012–2017 | V: 5G2941753A · P: 5G2941754A |
| Mk7 adaptiivksenoon Golf R (LHT/vasakpoolne liiklus) · 2012–2017 | V: 5G2941753D · P: 5G2941754D |
| Mk7 dünaamiline ksenoon (RHT/parempoolne liiklus) · 2012–2017 | V: 5G1941043 · P: 5G1941044 |
| Mk7 dünaamiline ksenoon GTI (RHT/parempoolne liiklus) · 2012–2017 | V: 5G1941043A · P: 5G1941044A |
| Mk7 dünaamiline ksenoon GTE (RHT/parempoolne liiklus) · 2012–2017 | V: 5G1941043B · P: 5G1941044B |
| Mk7 dünaamiline ksenoon Golf R (RHT/parempoolne liiklus) · 2012–2017 | V: 5G1941043E · P: 5G1941044E |
| Mk7 dünaamiline ksenoon (LHT/vasakpoolne liiklus) · 2012–2017 | V: 5G2941043 · P: 5G2941044 |
| Mk7 dünaamiline ksenoon GTI (LHT/vasakpoolne liiklus) · 2012–2017 | V: 5G2941043A · P: 5G2941044A |
| Mk7 dünaamiline ksenoon GTE (LHT/vasakpoolne liiklus) · 2012–2017 | V: 5G2941043B · P: 5G2941044B |
| Mk7 dünaamiline ksenoon Golf R (LHT/vasakpoolne liiklus) · 2012–2017 | V: 5G2941043C / 5G2941043E · P: 5G2941044C / 5G2941044E |
| Mk7.5 halogeen (RHT/parempoolne liiklus) · 2017–2021 | V: 5G1941005D · P: 5G1941006D |
| Mk7.5 halogeen (LHT/vasakpoolne liiklus) · 2017–2021 | V: 5G2941005D · P: 5G2941006D |
Loend katab kõige tavalisemad numbrid; mõned turupõhised või hilise tootmise numbrid võivad puududa. Teie numbrit pole loendis? Saatke meile VIN ja kinnitame sobivuse.
7) Paigaldus ja reguleerimine
Vahetus (2–3 tundi)
- Eemaldage esikaitseraud — tavapärane Golf 7 protseduur põhiliste käsitööriistadega.
- Keerake tehase esituled lahti ja eemaldage põhijuhtmestiku pistik.
- Ühendage uued tuled tehasejuhtmestikuga — ilma adapterite ja juhtmete lõikamiseta.
- Ainult AFS-iga autod: järgige kaasasolevat VCDS-i sammu, et AFS välja lülitada ja armatuurlaua hoiatus kustutada.
- Kontrollige enne kokkupanekut: lähi- ja kaugtulesid, DRL-e ning järjestikuseid suunatulesid — kahevärvilistel versioonidel ka lülitamist: 6 korda kollasele/punasele, 5 korda tagasi valgele.
- Paigaldage kaitseraud tagasi ja seadke sisseehitatud regulaatoritega valgusvihu kõrgus.
Reguleerimine: kümme minutit, mis määravad valgusvihu
Liiga kõrgele seatud terav Bi-LED valguse-varju piir pimestab vastutulijaid; liiga madal seadistus raiskab äsja paigaldatud valgusjõudu. Kümme minutit seina ees, kasutades 1% reeglit, annab täpse ja pimestamisvaba mustri, mille jaoks need projektorid on loodud. Täieliku juhendi leiate meie esitulede reguleerimise juhendist. Kui pärast paigaldust toimib miski ebatavaliselt — esineb värelust, hoiatusi või liiga kiireid suunatulesid — alustage meie CANBUS-i ja LED-vigade juhendist.

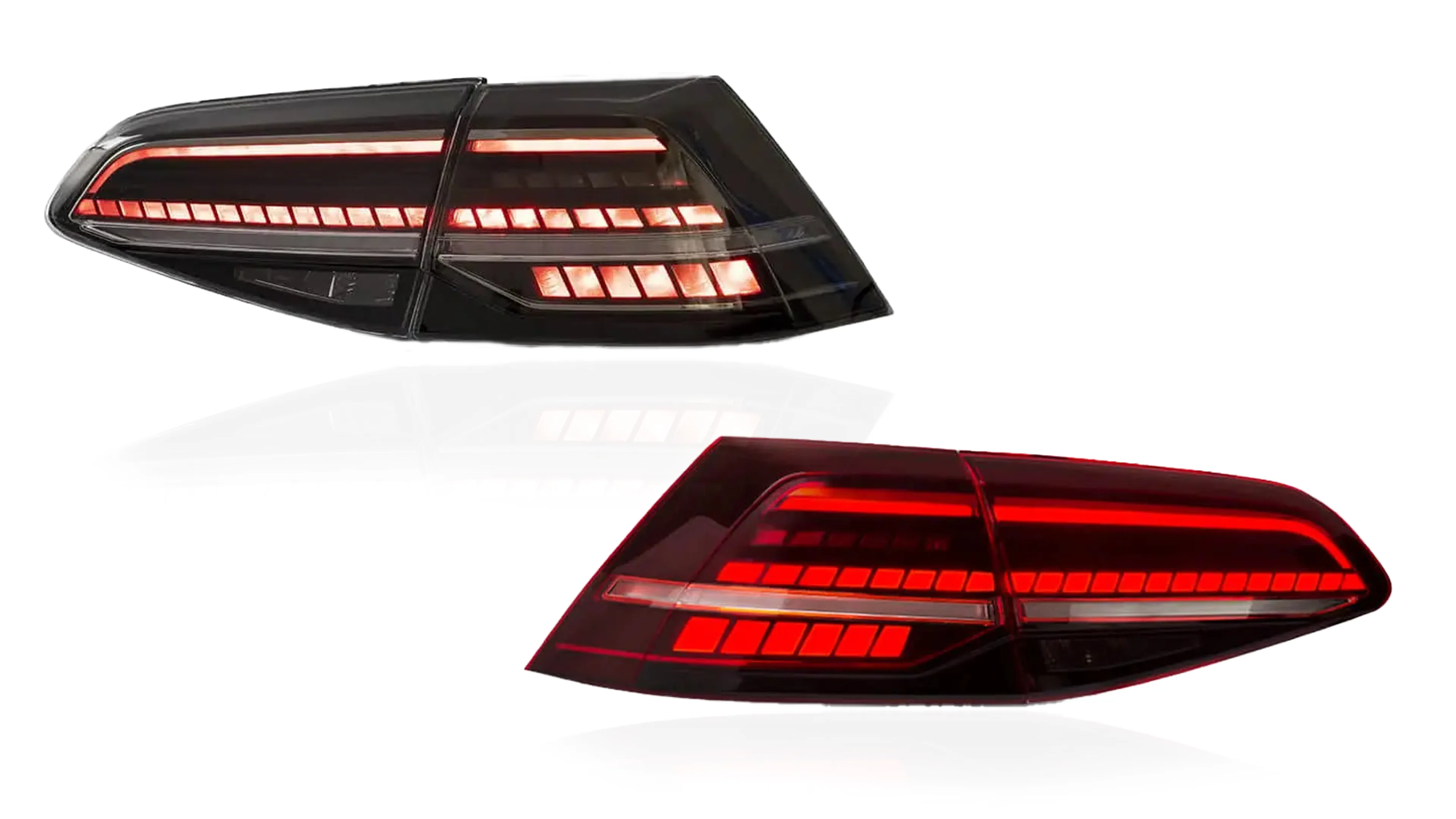

8) Tagaosa viimistlus: Laser- ja R-Style-tagatuled
Facelift-ilmeline esiosa koos väsinud tehasetagatuledega on ainult pool muutusest. Valitud esiosa iseloomust olenevalt on kaks suunda:
CSL Laser-Style-tagatuled — ainulaadne valik
Üliõhukesed lasergraveeritud CSL-stiilis valgusjuhid loovad tagumise signatuuri, mida VW tehasekataloogis ei ole ja mis sobib loomulikult esiosa kollaste või punaste DRL-idega. Täielik neljaosaline komplekt (välimised plokid + tagaluugiplokid), järjestikused suunatuled, tervitusanimatsioon lukustamisel ja avamisel, punane või tumendatud korpus, kodeerimisvajadus puudub.
GTI/R-Style-tagatuled — populaarseim valik
Mk7.5 GTI/R facelifti signatuur igale varustustasemele — täislaiuses LED-riba, järjestikused suunatuled ja tervitusanimatsioon. Mudeliuuenduseelsel Mk7-l on see tagaosa facelifti ümberehitus, baas-Mk7.5-l samm R-i välimuse poole. Täielik neljaosaline komplekt, punane või tumendatud korpus, kodeerimisvajadus puudub. Meie enimmüüdud Golfi tagatuled.
Märkus: mõlemad tagatulekomplektid on mõeldud ainult luukpärale — Variant-universaal kasutab teistsugust kuju — ja sobivad EL-i ning Ühendkuningriigi turu autodele. Eespool kirjeldatud esituled sobivad nii luukpärale kui universaalile.
9) Korduma kippuvad küsimused Golf Mk7 / Mk7.5 valgustuse uuenduste kohta
Kas Golf 7-le saab paigaldada kollased DRL-id?
Kas Golf 7-le või GTI-le saab paigaldada punased DRL-id?
Mul on 2015. aasta Mk7 — kas see saab Mk7.5 facelifti välimuse?
Minu Golfil on ksenoon- või AFS-esituled — millist kodeerimist on vaja?
Milliseid aktsentjooni saab eri DRL-idega kombineerida?
Kas LED valgustab öösel tõesti paremini kui tehase halogeen?
Kas esituled sobivad GTI-le, Golf R-ile, GTE-le ja Variant-universaalile?
Kas saadaval on sobivad tagatuled?
Looge oma Golfile valgussignatuur
Iga paar konfigureeritakse täpselt teie autole — põlvkonna, halogeen- või ksenoontüübi, DRL-i värvi, aktsentjoonte ja liikluspoole järgi — ning testitakse enne saatmist katsestendil. Komplektile kehtib kaheaastane garantii ja 14-päevane tasuta tagastus. Kas te pole konfiguratsioonis kindlad? Saatke VIN ja kinnitame põlvkonna ning esitulede tüübi.
