VW Golf Mk7 un Mk7.5 LED lukturu ceļvedis — GTI stila uzlabojums, pārslēdzami dzelteni un sarkani DRL, saderība un aizmugurējie lukturi
Pilns ELERON Golf Mk7 un Mk7.5 apgaismojuma ceļvedis: Mk7.5 GTI stila Full LED priekšējie lukturi ar pārslēdzamiem dzelteniem un sarkaniem DRL, sudraba, sarkano un melno akcenta līniju kombinācijas, halogēna un ksenona versiju saderība un kodēšana, OEM numuru salīdzinājums, kā arī Laser un R-Style aizmugurējie lukturi, kas pabeidz automobiļa tēlu.
Saistītie produkti
SKU: GOLF-MK7-05817
SKU: GOLF-MK7-05816
SKU: GOLF-MK7-05815
Saistītie transportlīdzekļi
Golf 7 ir viens no ierastākajiem automobiļiem Eiropā, taču rūpnīcas apgaismojums ir tā vieta, kur bāzes versijas izskatās pārāk vienkāršas. Vāji halogēna lukturi vairumā komplektāciju, facelift gaismas signatūra, kas rezervēta jaunākajiem un bagātīgāk aprīkotajiem modeļiem, un statiski virzienrādītāji uz platformas, kuras atjauninājums padarīja slavenus dinamiskos pagrieziena signālus. Šajā ceļvedī apskatīts pilns ELERON apgaismojuma uzlabojums Golf Mk7 (2012–2017) un Mk7.5 (2017–2021) — hečbekam un universālim, tostarp GTI, Golf R un GTE: Mk7.5 GTI stila Full LED priekšējie lukturi ar pārslēdzamiem dzelteniem vai sarkaniem dienas gaitas lukturiem (DRL), akcenta līniju kombināciju darbība, precīza saderība un kodēšana halogēna un ksenona versijām, kā arī pieskaņoti Laser un R-Style aizmugurējie lukturi, kas pabeidz automobiļa tēlu.
Versija 60 sekundēs
Viena lukturu platforma, četri lēmumi: (1) Paaudze — Mk7 un Mk7.5 bamperu formas atšķiras, tāpēc katrai paaudzei ir savs korpuss. Pirms atjauninājuma ražotie automobiļi iegūst facelift izskatu bez bampera pārbūves. (2) Rūpnīcas tips — automobiļiem ar halogēna lukturiem uzstādīšana ir pilnībā Plug & Play; ksenona versijas pievieno tāpat, savukārt automobiļiem ar AFS vajadzīgs viens piecu minūšu VCDS solis (instrukciju nodrošinām). (3) DRL krāsa — fiksēta balta, pārslēdzama balta/dzeltena vai balta/sarkana, ko pārslēdz ar tālo gaismu sviru. (4) Akcenta līnijas — sudraba vai sarkanās līnijas savienotas ar vienkrāsas baltiem DRL; melnās līnijas pieejamas tikai divkrāsu balta/dzeltena un balta/sarkana versijām.
1) Kāpēc Golf 7 īpašnieki uzlabo apgaismojumu
Halogēna gaismas jauda, kuras nekad nav bijis gana
Vairums Mk7 no rūpnīcas izbrauca ar halogēna lukturiem, un desmit gadus novecojuši lukturu stikli situāciju nav uzlabojuši. Īss, dzeltenīgs gaismas kūlis braucienus pa tumšiem ceļiem un ziemas vakaros padara patiesi nogurdinošus. Ja meklēšanu sākāt ar frāzi “Golf 7 lukturi ir pārāk blāvi”, runa ir tieši par šo automobili. Spilgtākas spuldzes nevar izlabot novecojušu optiku; mūsdienīgi Bi-LED projektori visu sistēmu aizstāj ar platu, baltu gaismas kūli un izteiktu gaismas un ēnas robežu.
Atšķirība no facelift izskata
Mk7.5 atjauninājums piešķīra Golf visu laiku izteiksmīgāko priekšpusi — dubulto L formas LED signatūru un dinamiskos virzienrādītājus. Taču tie bija pieejami tikai facelift automobiļiem, bet asākais apgaismojums — augstākajām komplektācijām. 2013.–2016. gada Mk7 ar rūpnīcas detaļām šādu izskatu nevar iegūt bez bampera un vadu instalācijas pārbūves. Īpaši veidoti korpusi šo problēmu atrisina.
Novecojoša ksenona izmaksas
Tehniski kārtīgi Golf ksenona lukturi izgaismo ceļu labi, taču ar laiku bojājas balasti, aizdedzes bloki un līmeņošanas komponenti — parasti vispirms vienā pusē. Desmit gadus vecam lukturim oriģinālās detaļas un darbs ātri kļūst dārgi. Pilnīgi jauns LED lukturu komplekts vienlaikus novērš visus šos iespējamos atteices punktus.
Gaismas signatūra, kādas nav nevienam citam
Jebkurā stāvvietā šķiet, ka katrs otrais automobilis ir Golf. No vadītāja vietas pārslēdzami dzelteni vai sarkani DRL atšķirs jūsu auto no pārējiem pieciem tajā pašā rindā — nepieskaroties krāsojumam vai bamperim.

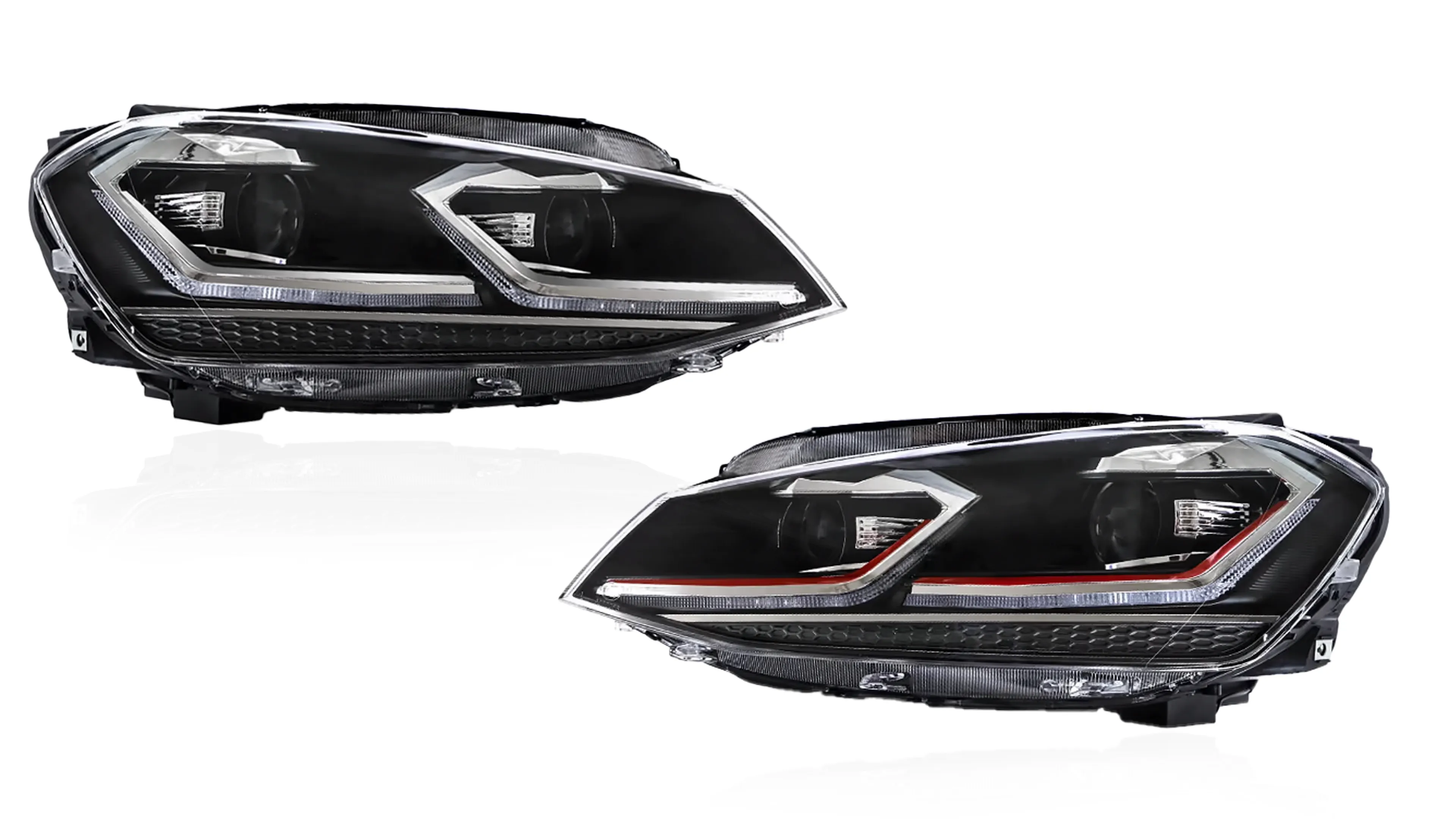

2) Mk7 → Mk7.5 izskats bez bampera nomaiņas
Mk7 un Mk7.5 bamperu formas atšķiras — tieši tāpēc oriģinālo facelift detaļu uzstādīšana kļūst par sarežģītu projektu. Šie lukturi ļauj no tā izvairīties: Mk7 versija ietver Mk7.5 GTI apgaismojuma dizainu — dubultus L formas DRL, secīgus dinamiskos dzintarkrāsas virzienrādītājus un Bi-LED projektorus — korpusā, kas veidots pirms atjauninājuma izmantotajam bamperim. Mk7.5 versija ir tieši uzstādāms aizstājējs, kas facelift automobiļu rūpnīcas halogēna vai ksenona lukturus paaugstina līdz Full LED specifikācijai. Abas versijas der hečbekam un universālim Variant, standarta komplektācijām, GTI, Golf R un GTE. Nezināt, kura paaudze jums ir? Ātrākais orientieris ir pirmās reģistrācijas gads: Mk7 aptver 2012.–2017. gadu, bet Mk7.5 parādījās ar 2017. gada atjauninājumu. Ja rodas šaubas, VIN numurs sniedz galīgo atbildi — atsūtiet to, un mēs apstiprināsim pareizo versiju.
3) Dzelteni Golf 7 DRL — pārslēdzama rallija signatūra
Selektīvi dzeltenā krāsa runā autosporta valodā — franču rallija lukturi, izturības sacīkšu automobiļi un pēdējā laikā BMW CSL modeļu aizsāktā dzelteno DRL kustība, kas izplatījusies visā tūninga pasaulē. Uz Golf tā izskatās citādi nekā uz jebkura cita auto: ikdienas automobilis ar rūpnīcas sacīkšu komandas seju.
Atslēgvārds ir pārslēdzami. Tā nav fiksēta dzeltena plēve vai LED plate, kas pastāvīgi iestatīta vienā krāsā: 6 reizes pamirkšķiniet ar tālajām gaismām, un dubultā L formas signatūra kļūs piesātināti dzeltena; pamirkšķiniet 5 reizes, lai atgrieztos pie tīri baltas, rūpnīcas stilam tuvas krāsas. Lukturis atceras izvēli arī pēc aizdedzes izslēgšanas. Balta krāsa ikdienai, dzeltena — piemērotam brīdim, bez instrumentiem, lietotnēm vai piekļūšanas aiz bampera.
4) Sarkani Golf 7 DRL — agresīvākā priekšpuse, kādu šī platforma var iegūt
Sarkanie DRL ir jaunākais un retākais virziens DRL pasaulē — tieši tajā slēpjas to pievilcība. GTI īpašniekiem tas ir dabisks savienojums ar sarkano radiatora režģa līniju, kas raksturo modeli kopš Mk5; izstāžu projekti iegūst priekšpusi, kādas nebūs nevienam citam pasākumā.
Pārslēgšanas loģika ir tāda pati kā dzeltenajai versijai: 6 reizes ar sviru — sarkanā krāsa, 5 reizes — atgriešanās baltajā; izvēle tiek saglabāta starp aizdedzes cikliem. Arī lietošanas norāde ir skaidra: baltais režīms ir paredzēts ikdienas braukšanai pa koplietošanas ceļiem. Dzelteno un sarkano krāsu uztveriet kā izstāžu un pasākumu akcentu un izmantojiet tās atbilstoši paredzētajam mērķim, ņemot vērā vietējo praksi. Tieši tāpēc pārslēgšana ir būtiska: fiksēti sarkani DRL jūs ierobežo, bet šeit izvēli varat izdarīt katrā konkrētajā brīdī.
5) Akcenta līnijas: sudraba, sarkanas, melnas un to kombinācijas
Akcenta līnija ir fiksēta dizaina josla luktura korpusa iekšpusē. Tā nav pārslēdzamā DRL krāsa, un abas izvēles nevar brīvi kombinēt. Klāsts apzināti veidots šādi:
Sudraba līnijas
Tīras un izsmalcinātas — Golf R un augstāko komplektāciju izskats. Savienotas tikai ar vienkrāsas baltiem DRL: atturīgai OEM+ pārbūvei.
Sarkanās līnijas
GTI signatūra, kas atkārto sarkano radiatora režģa apdari. Arī tās savienotas tikai ar vienkrāsas baltiem DRL — GTI identitāte dienas laikā bez krāsas pārslēgšanas.
Melnās līnijas — augstākā specifikācija
Agresīvākais izskats klāstā un vienīgā apdare, kas pieejama ar pārslēdzamiem baltiem/dzelteniem un baltiem/sarkaniem DRL. Ja vēlaties krāsu mainošu gaismas signatūru, izvēlieties Black Lines korpusu.
| Akcenta līnijas | Balta (fiksēta) | Balta / Dzeltena | Balta / Sarkana |
|---|---|---|---|
| Sudraba | ✓ | — | — |
| Sarkanas | ✓ | — | — |
| Melnas | — | ✓ | ✓ |
Vienkāršs noteikums: fiksēta balta → sudraba vai sarkanas līnijas · pārslēdzamas krāsas → melnas līnijas.
6) Saderība un kodēšana: halogēns, ksenons, AFS
Automobiļi ar rūpnīcas halogēna lukturiem
Pilnībā Plug & Play: uzstādiet, pārbaudiet, brauciet. Nekāda kodēšana nav vajadzīga. Visi LED draiveri un vadības elektronika tiek piegādāti jau uzstādīti. No vecajiem lukturiem nekas nav jāpārnes, un oriģinālie lukturi paliek neskarti tālākpārdošanai vai līzinga automobiļa atdošanai.
Automobiļi ar rūpnīcas ksenona lukturiem (tostarp AFS)
Fiziskā uzstādīšana ir tāda pati: pievienojiet lukturus, un abos gadījumos visas apgaismojuma funkcijas darbosies uzreiz. Vienīgais papildu solis attiecas tikai uz automobiļiem ar AFS (adaptīvo apgaismojumu), kas bieži sastopams GTI, Golf R un GTE komplektācijās. Tā kā LED bloki fiziski nepagriežas, automobilis rāda adaptīvā apgaismojuma brīdinājumu, līdz AFS tiek izslēgts ar VCDS vai saderīgu VAG diagnostikas rīku. Tas ir viens parametrs un aptuveni piecas minūtes jebkurā servisā, kas pārzina VAG automobiļus. Katram ksenona versijas pasūtījumam pievienojam detalizētu kodēšanas instrukciju, tāpēc ne jums, ne servisam nebūs jāmin. Nekādas garās kodēšanas, nekāda darba ar vairākiem vadības blokiem.

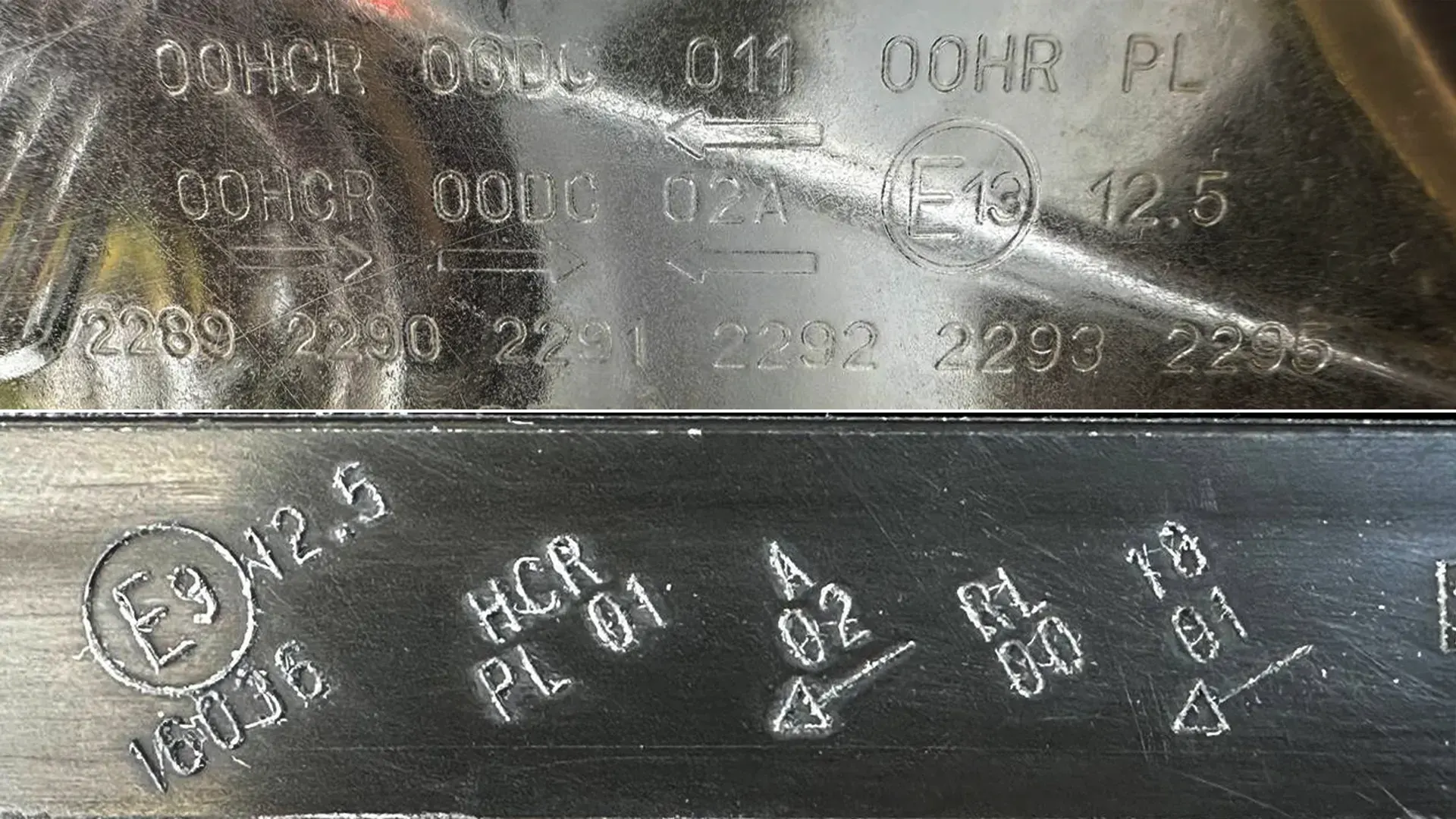

Par marķējumu: šiem lukturu blokiem ir E marķējums, un baltais DRL režīms ir konfigurācija, kas paredzēta ikdienas braukšanai pa koplietošanas ceļiem. Plašāku informāciju par lukturu stiklu marķējumiem un to, ko pārbauda CSDD tehniskajā apskatē, atradīsiet mūsu E marķējuma un ECE apgaismojuma prasību ceļvedī.
OEM numuru atbilstība (pieskarieties, lai izvērstu)
Ātrākais apstiprinājums: nolasiet uz luktura esošo VW numuru un atrodiet to zemāk. Katrs rūpnīcas numurs jūsu paaudzē atbilst vienai no divām versijām — halogēna vai ksenona.
| Rūpnīcas lukturis | OEM numuri (K / L) |
|---|---|
| Mk7 halogēns (RHT/satiksme pa ceļa labo pusi) · 2012–2017 | K: 5G1941005 / 5G1941005E · L: 5G1941006 / 5G1941006E |
| Mk7 halogēns (LHT/satiksme pa ceļa kreiso pusi) · 2012–2017 | K: 5G2941005 / 5G2941005E · L: 5G2941006 / 5G2941006E |
| Mk7 ksenons (RHT/satiksme pa ceļa labo pusi) · 2012–2017 | K: 5G1941039 · L: 5G1941040 |
| Mk7 ksenons GTI (RHT/satiksme pa ceļa labo pusi) · 2012–2017 | K: 5G1941039A · L: 5G1941040A |
| Mk7 ksenons (LHT/satiksme pa ceļa kreiso pusi) · 2012–2017 | K: 5G2941039 · L: 5G2941040 |
| Mk7 ksenons GTI (LHT/satiksme pa ceļa kreiso pusi) · 2012–2017 | K: 5G2941039A · L: 5G2941040A |
| Mk7 adaptīvais ksenons (RHT/satiksme pa ceļa labo pusi), t. sk. LED DRL · 2012–2017 | K: 5G1941753 · L: 5G1941754 |
| Mk7 adaptīvais ksenons GTI (RHT/satiksme pa ceļa labo pusi) · 2012–2017 | K: 5G1941753A · L: 5G1941754A |
| Mk7 adaptīvais ksenons Golf R (RHT/satiksme pa ceļa labo pusi) · 2012–2017 | K: 5G1941753D / 5G0941753C · L: 5G1941754D / 5G0941754C |
| Mk7 adaptīvais ksenons (LHT/satiksme pa ceļa kreiso pusi) · 2012–2017 | K: 5G2941753 · L: 5G2941754 |
| Mk7 adaptīvais ksenons GTI (LHT/satiksme pa ceļa kreiso pusi) · 2012–2017 | K: 5G2941753A · L: 5G2941754A |
| Mk7 adaptīvais ksenons Golf R (LHT/satiksme pa ceļa kreiso pusi) · 2012–2017 | K: 5G2941753D · L: 5G2941754D |
| Mk7 dinamiskais ksenons (RHT/satiksme pa ceļa labo pusi) · 2012–2017 | K: 5G1941043 · L: 5G1941044 |
| Mk7 dinamiskais ksenons GTI (RHT/satiksme pa ceļa labo pusi) · 2012–2017 | K: 5G1941043A · L: 5G1941044A |
| Mk7 dinamiskais ksenons GTE (RHT/satiksme pa ceļa labo pusi) · 2012–2017 | K: 5G1941043B · L: 5G1941044B |
| Mk7 dinamiskais ksenons Golf R (RHT/satiksme pa ceļa labo pusi) · 2012–2017 | K: 5G1941043E · L: 5G1941044E |
| Mk7 dinamiskais ksenons (LHT/satiksme pa ceļa kreiso pusi) · 2012–2017 | K: 5G2941043 · L: 5G2941044 |
| Mk7 dinamiskais ksenons GTI (LHT/satiksme pa ceļa kreiso pusi) · 2012–2017 | K: 5G2941043A · L: 5G2941044A |
| Mk7 dinamiskais ksenons GTE (LHT/satiksme pa ceļa kreiso pusi) · 2012–2017 | K: 5G2941043B · L: 5G2941044B |
| Mk7 dinamiskais ksenons Golf R (LHT/satiksme pa ceļa kreiso pusi) · 2012–2017 | K: 5G2941043C / 5G2941043E · L: 5G2941044C / 5G2941044E |
| Mk7.5 halogēns (RHT/satiksme pa ceļa labo pusi) · 2017–2021 | K: 5G1941005D · L: 5G1941006D |
| Mk7.5 halogēns (LHT/satiksme pa ceļa kreiso pusi) · 2017–2021 | K: 5G2941005D · L: 5G2941006D |
Sarakstā ir biežāk sastopamie numuri; daži konkrētiem tirgiem vai vēlākai ražošanai paredzēti numuri var nebūt iekļauti. Jūsu numura sarakstā nav? Atsūtiet mums VIN, un mēs apstiprināsim saderību.
7) Uzstādīšana un regulēšana
Nomaiņa (2–3 stundas)
- Noņemiet priekšējo bamperi — standarta Golf 7 procedūra ar parastiem rokas instrumentiem.
- Atskrūvējiet rūpnīcas lukturus un atvienojiet galveno vadu instalācijas spraudni.
- Pievienojiet jaunos lukturus rūpnīcas instalācijai — bez adapteriem un vadu griešanas.
- Tikai automobiļiem ar AFS: izpildiet pievienoto VCDS darbību, lai izslēgtu AFS un nodzēstu brīdinājumu mērinstrumentu panelī.
- Pārbaudiet pirms salikšanas: tuvās gaismas, tālās gaismas, DRL un secīgos virzienrādītājus — divkrāsu versijās arī pārslēgšanu: 6 reizes dzeltenajam/sarkanajam, 5 reizes, lai atgrieztos baltajā režīmā.
- Uzstādiet bamperi un ar iebūvētajiem regulatoriem noregulējiet gaismas kūļa augstumu.
Regulēšana: desmit minūtes, kas nosaka gaismas kūli
Pārāk augstu noregulēta asa Bi-LED gaismas un ēnas robeža apžilbina pretimbraucošos; pārāk zema neļauj izmantot tikko uzstādīto gaismas jaudu. Desmit minūtes pie sienas, ievērojot 1% principu, ļauj iegūt precīzu, neapžilbinošu gaismas rakstu, kam šie projektori ir paredzēti. Pilnu procesu skatiet mūsu priekšējo lukturu regulēšanas ceļvedī. Ja pēc uzstādīšanas kaut kas darbojas neparasti — mirgo, parādās brīdinājumi vai virzienrādītāji darbojas pārāk ātri — vispirms skatiet mūsu CANBUS un LED kļūdu ceļvedi.

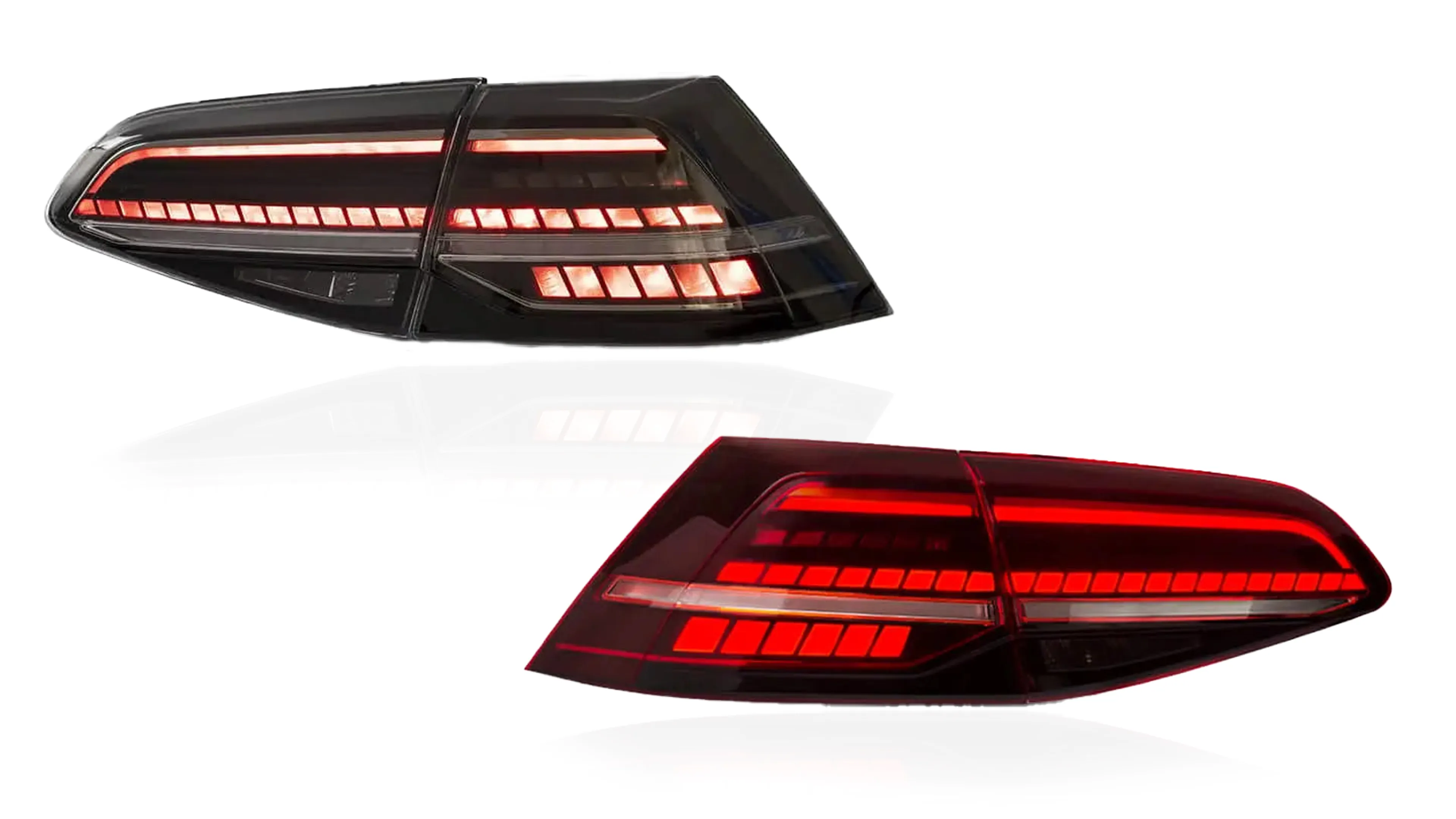

8) Pabeidziet aizmuguri: Laser un R-Style lukturi
Facelift stila priekšpuse ar nogurušiem rūpnīcas aizmugurējiem lukturiem ir tikai puse pārvērtību. Atkarībā no izvēlētās priekšpuses rakstura iespējami divi virzieni:
CSL Laser-Style aizmugurējie lukturi — unikālā izvēle
Īpaši plānas, ar lāzeru gravētas CSL stila gaismas vadotnes rada aizmugures signatūru, kādas nav VW rūpnīcas katalogā un kas dabiski sader ar dzelteniem vai sarkaniem DRL priekšpusē. Pilns četru daļu komplekts (ārējie bloki + bagāžnieka vāka bloki), secīgi virzienrādītāji, sagaidīšanas animācija aizslēdzot un atslēdzot, sarkans vai tonēts korpuss, nekāda kodēšana.
GTI/R-Style aizmugurējie lukturi — populārākā izvēle
Mk7.5 GTI/R facelift signatūra jebkurai komplektācijai — pilna platuma LED josla, secīgi virzienrādītāji un sagaidīšanas animācija. Pirms atjauninājuma ražotam Mk7 tā ir aizmugures facelift pārbūve, bet bāzes Mk7.5 — solis uz R izskatu. Pilns četru daļu komplekts, sarkans vai tonēts korpuss, nekāda kodēšana. Mūsu pārdotākie Golf aizmugurējie lukturi.
Piezīme: abi aizmugurējo lukturu komplekti paredzēti tikai hečbekiem — universālim Variant ir cita lukturu forma — un izstrādāti ES un Apvienotās Karalistes tirgu automobiļiem. Iepriekš aprakstītie priekšējie lukturi der gan hečbekam, gan universālim.
9) Biežāk uzdotie jautājumi par Golf Mk7 / Mk7.5 apgaismojuma uzlabojumiem
Vai Golf 7 var uzstādīt dzeltenus DRL?
Vai Golf 7 vai GTI var uzstādīt sarkanus DRL?
Man ir 2015. gada Mk7 — vai tas iegūs Mk7.5 facelift izskatu?
Manam Golf ir ksenona vai AFS lukturi — kāda kodēšana nepieciešama?
Kuras akcenta līnijas var kombinēt ar katru DRL versiju?
Vai LED naktī tiešām izgaismo ceļu labāk par rūpnīcas halogēniem?
Vai lukturi der GTI, Golf R, GTE un universālim Variant?
Vai ir pieejami pieskaņoti aizmugurējie lukturi?
Izveidojiet sava Golf gaismas signatūru
Katrs pāris tiek konfigurēts precīzi jūsu automobilim — atbilstoši paaudzei, halogēna vai ksenona tipam, DRL krāsai, akcenta līnijām un satiksmes pusei — un pirms nosūtīšanas pārbaudīts uz stenda. Komplektam ir divu gadu garantija un 14 dienu bezmaksas atgriešana. Neesat pārliecināti par konfigurāciju? Atsūtiet VIN, un mēs apstiprināsim paaudzi un lukturu tipu.
